갈바닉 부식이 밸브 수명에 미치는 영향

갈바닉 부식은 서로 다른 금속이 전기적으로 연결된 상태에서 전해질 환경에 함께 노출될 때 발생하는 전기화학적 부식 현상입니다. 산업용 밸브에서는 Body, Stem, Seat, Trim, Bolt 등 여러 부품에 서로 다른 금속 재질이 사용되기 때문에 재질 조합을 잘못 선정하면 특정 부품의 부식이 예상보다 빠르게 진행될 수 있습니다.

특히 해수, 냉각수, 습윤 환경처럼 전기전도성이 높은 유체를 취급하는 배관에서는 갈바닉 부식에 대한 검토가 중요합니다. 밸브의 부식 문제를 단순히 “재질의 내식성이 부족했다”고 판단하기보다 금속 간 전기화학적 관계와 실제 유체 환경, 부품의 면적비 및 전기적 연결 상태를 함께 분석해야 원인을 정확하게 파악할 수 있습니다.

갈바닉 부식은 어떻게 발생하는가

갈바닉 부식이 발생하려면 기본적으로 서로 다른 금속과 전해질, 그리고 전기적 연결이 필요합니다.

두 금속이 전기적으로 연결되고 해수와 같은 전해질에 동시에 노출되면 금속마다 전극전위의 차이가 발생합니다.

이때 상대적으로 전기화학적 활성이 높은 금속은 양극으로 작용하면서 부식이 촉진될 수 있고, 상대적으로 귀한 금속은 음극으로 작용합니다.

개념적으로는 다음과 같이 이해할 수 있습니다.

서로 다른 금속 접촉 + 전해질 존재 + 전기적 연결 → 갈바닉 전지 형성 → 양극 금속의 부식 촉진

따라서 두 재질 각각의 내식성이 우수하더라도 서로 조합했을 때 반드시 동일한 수준의 부식 안정성을 보장하는 것은 아닙니다.

밸브에서 갈바닉 부식이 발생하기 쉬운 위치

산업용 밸브는 하나의 재질로만 구성되는 경우가 드뭅니다.

예를 들어 Body는 탄소강인데 Stem은 스테인리스강이고, Trim이나 Seat에는 별도의 합금이 적용될 수 있습니다.

밸브 부품	가능한 재질 조합	주요 검토사항
Body	탄소강, 스테인리스강 등	유체 직접 접촉
Stem	스테인리스강, 합금강 등	Body와 전기적 접촉
Seat	금속 또는 비금속	유체와 접촉 여부
Trim	스테인리스강, 고합금 등	전위차 및 마모
Bolt	탄소강, 합금강, 스테인리스강 등	접촉부 부식
Nut	Bolt와 다른 재질 가능	체결부 국부부식
Flange	Body와 동일 또는 다른 재질	접합부 및 틈새

특히 Bolt와 Nut, Stem과 Body처럼 서로 다른 금속이 직접 또는 간접적으로 연결되는 부위는 별도의 검토가 필요합니다.

해수 환경에서 갈바닉 부식이 중요한 이유

해수는 전기전도성이 비교적 높은 전해질이기 때문에 금속 간 전기화학적 반응이 발생하기 쉬운 환경입니다.

따라서 해수 배관에서 서로 다른 금속을 조합할 경우 단순히 각 재질의 개별적인 내식성만 확인해서는 충분하지 않습니다.

예를 들어 내식성이 우수한 합금으로 제작된 Trim을 탄소강 Body에 적용한다고 가정하면, 두 금속이 해수와 전기적으로 연결된 상태에서 예상하지 못한 국부적인 부식이 발생할 가능성을 검토해야 합니다.

해수용 밸브의 재질을 비교할 때는 [해수 배관용 밸브 재질 비교 분석]에서 설명한 것처럼 유체 조건과 재질 특성을 함께 살펴봐야 합니다.

갈바닉 부식에서 중요한 전위차

갈바닉 부식의 가능성을 판단할 때는 금속 간 전기화학적 전위 차이를 고려합니다.

일반적으로 서로 가까운 전기화학적 특성을 가진 금속을 조합하는 것이 갈바닉 부식 위험을 줄이는 데 유리할 수 있습니다.

다만 단순한 금속 순서만으로 실제 부식률을 결정할 수는 없습니다.

실제 환경에서는 다음 조건이 함께 영향을 미칩니다.

• 전해질의 종류
• 염화물 농도
• 온도
• 용존산소
• 유속
• 금속 표면 상태
• 전기적 연결 상태
• 양극과 음극의 면적비
• 표면에 형성된 보호막

따라서 재질표에 나타난 전위 차이는 재질 조합을 선별하기 위한 자료로 활용하고 실제 설계에서는 운전환경을 추가로 평가해야 합니다.

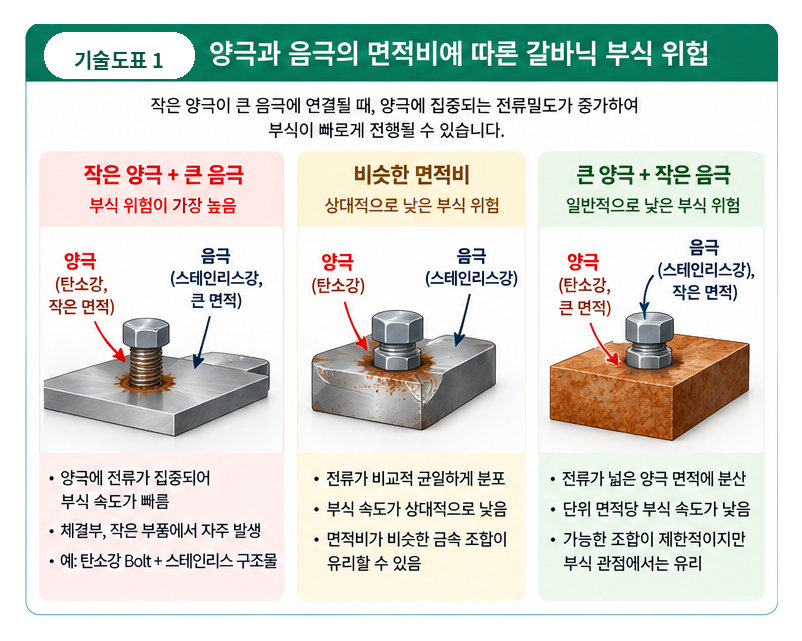

양극과 음극의 면적비가 중요한 이유

갈바닉 부식에서는 두 금속의 면적비가 상당히 중요한 변수입니다.

특히 작은 양극과 큰 음극이 조합되는 경우에는 양극에 집중되는 전류밀도가 증가하면서 국부적인 부식이 빠르게 진행될 수 있습니다.

예를 들어 작은 탄소강 부품이 넓은 면적의 스테인리스강과 전기적으로 연결된 상태에서 전해질에 노출되면 탄소강 측의 부식이 집중될 가능성이 있습니다.

이를 밸브 관점에서 보면 다음과 같은 상황을 주의할 필요가 있습니다.

작은 탄소강 Bolt + 큰 스테인리스 구조물 + 전도성 유체

이러한 조합에서는 단순히 “스테인리스가 내식성이 좋으므로 전체적으로 안전하다”고 판단해서는 안 됩니다.

밸브의 Bolt와 Nut에서 발생하는 갈바닉 부식

체결부는 갈바닉 부식을 놓치기 쉬운 부분입니다.

밸브 Body가 한 재질이고 Bolt가 다른 재질인 경우, 외부 대기 또는 내부 유체의 수분이 접촉하면서 전기화학적 부식 환경이 만들어질 수 있습니다.

특히 해안이나 해양 환경에서는 염분이 체결부에 축적될 수 있어 외부에서도 부식이 진행될 수 있습니다.

체결부 부식은 단순히 Bolt의 외관을 손상시키는 것에서 끝나지 않을 수 있습니다.

부식이 진행되면 다음과 같은 문제가 발생할 수 있습니다.

Bolt 부식 → 단면적 감소 → 체결력 저하 → Gasket 압축력 변화 → 누설 가능성 증가

따라서 밸브의 재질 선정에서는 Body와 Trim뿐 아니라 체결부 재질도 함께 확인해야 합니다.

Stem과 Body의 재질 조합

Stem은 밸브의 개폐 동작을 전달하는 핵심 부품이기 때문에 내식성뿐 아니라 강도와 마찰 특성도 중요합니다.

Stem에 높은 내식성을 가진 재질을 적용하면서 Body에는 다른 금속을 사용하는 경우, 두 재질의 전기적 연결 상태를 검토해야 합니다.

특히 Stem이 Packing을 통과해 외부로 노출되는 구조에서는 내부 유체와 외부 환경이 동시에 영향을 미칠 수 있습니다.

이 경우 다음 조건을 구분해서 평가하는 것이 필요합니다.

위치	주요 환경
Stem 하부	내부 유체
Stem과 Packing 접촉부	유체 및 밀봉재 영향
Stem 상부	대기 및 외부 수분
Body 내부	공정 유체
Bonnet 주변	외부 환경 및 온도 영향

Stem 자체의 부식뿐 아니라 표면 상태가 Packing 밀봉에도 영향을 줄 수 있기 때문에 재질 선정과 밀봉 설계를 분리해서 생각하기 어렵습니다.

패킹과 Stem의 상호작용은 [밸브 패킹 재질에 따른 밀봉 성능 차이]와 함께 검토할 수 있습니다.

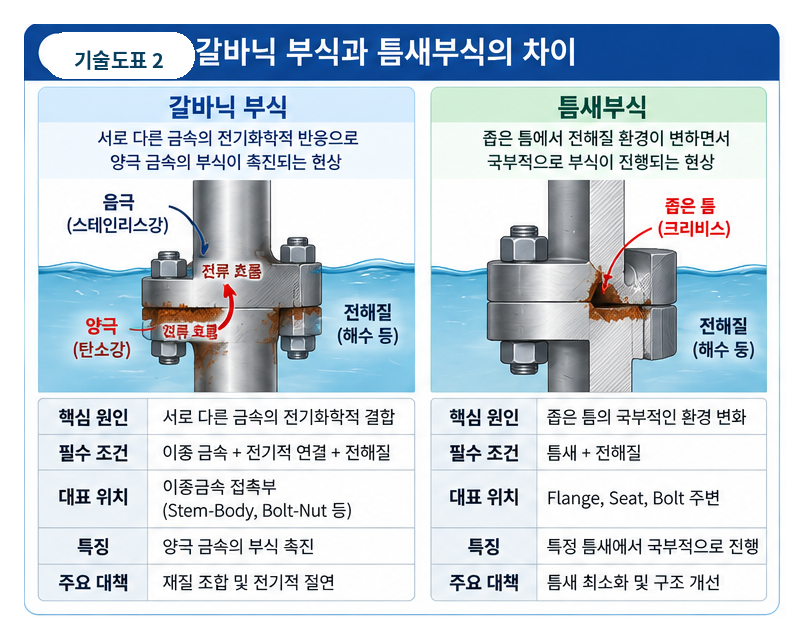

갈바닉 부식과 틈새부식의 차이

두 현상은 실제 밸브에서 동시에 나타날 수 있지만 발생 원리는 다릅니다.

실제 현장에서는 두 현상이 함께 발생할 수 있습니다.

예를 들어 서로 다른 금속이 접촉한 플랜지 틈새에 해수가 유입되면 갈바닉 작용과 틈새 환경이 동시에 부식에 영향을 줄 수 있습니다.

갈바닉 부식을 줄이는 방법

갈바닉 부식의 예방 방법은 크게 재질 조합 변경과 전기적 연결 차단, 환경 제어로 나눌 수 있습니다.

재질 조합을 검토합니다

가능하다면 전기화학적 특성이 지나치게 다른 금속의 직접적인 조합을 피합니다.

특히 작은 부품에 상대적으로 활성이 높은 금속을 적용하면서 큰 면적의 귀한 금속과 연결하는 조합은 주의해야 합니다.

전기적 절연을 적용합니다

서로 다른 금속이 반드시 함께 사용되어야 한다면 절연재를 이용해 전기적인 연결을 차단하는 방법을 검토할 수 있습니다.

다만 절연재의 적용 가능 여부는 밸브의 구조와 압력, 온도 및 유지보수 조건을 함께 고려해야 합니다.

코팅을 적용합니다

특정 금속 표면을 코팅하여 전해질과의 접촉을 줄일 수 있습니다.

그러나 코팅이 손상되면 국부적으로 부식이 집중될 수 있으므로 코팅 자체의 내구성과 손상 가능성을 함께 검토해야 합니다.

전해질의 접촉을 줄입니다

수분과 염분이 체결부나 외부 금속 표면에 장기간 머무르지 않도록 구조적인 배수와 방수 대책을 적용할 수 있습니다.

재질을 동일하게 만드는 것이 항상 최선인가

갈바닉 부식을 줄이기 위해 모든 밸브 부품을 동일한 재질로 구성하는 방법을 생각할 수 있습니다.

그러나 실제 산업용 밸브에서는 이것이 항상 최적의 방법은 아닙니다.

각 부품에 요구되는 기능이 다르기 때문입니다.

예를 들어 Body에는 높은 구조 강도가 필요하고 Stem에는 반복적인 작동과 마찰에 대한 내구성이 요구될 수 있습니다. Seat에는 높은 밀봉성이 필요하고 Trim에는 내마모성이 요구될 수 있습니다.

따라서 서로 다른 재질을 사용하는 것 자체가 문제가 아니라 서로 다른 재질을 어떤 환경에서 어떻게 조합하는지가 중요합니다.

재질 선정 단계에서 확인해야 할 항목

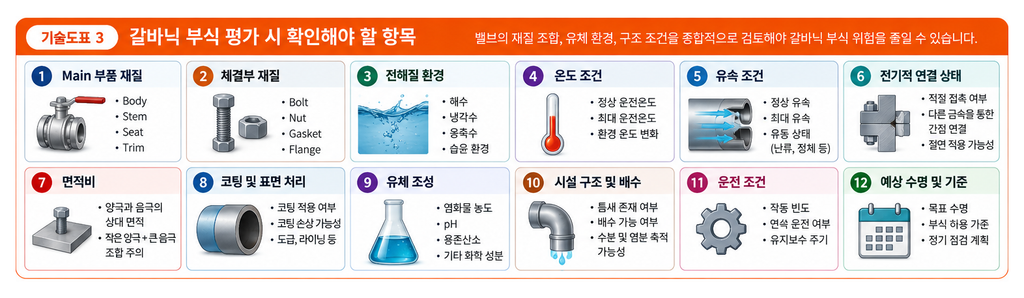

갈바닉 부식 가능성을 평가할 때는 다음 정보를 정리하는 것이 좋습니다.

이러한 자료를 정리하면 재질 조합에 따른 위험을 보다 구체적으로 평가할 수 있습니다.

현장에서 갈바닉 부식을 의심할 수 있는 형태

밸브를 분해했을 때 부식이 특정 재질 또는 특정 접촉부에 집중되어 있다면 갈바닉 부식 가능성을 검토할 필요가 있습니다.

다만 부식 형태만으로 원인을 확정해서는 안 됩니다.

다음과 같은 현상이 발견되면 추가 조사가 필요합니다.

관찰 결과	우선 검토할 사항
특정 금속만 집중적으로 손상	이종금속 접촉 여부
접촉부 주변에서 부식 집중	갈바닉 작용 가능성
작은 부품에 깊은 국부부식	면적비 검토
해수 노출부에서 부식 증가	전해질 영향
코팅 손상부에서 급격한 부식	코팅 상태
체결부 부식과 누설 동반	Bolt 및 Gasket 상태

원인 분석을 위해서는 분해검사 결과와 재질 성적서, 운전환경, 교체주기, 유체 분석자료를 함께 비교하는 것이 바람직합니다.

해수용 밸브에서 재질 조합을 검토하는 예

예를 들어 해수를 취급하는 밸브에 다음과 같은 재질 조합이 적용되어 있다고 가정할 수 있습니다.

부품	적용 재질
Body	탄소강
Stem	스테인리스강
Trim	고합금 재질
Bolt	탄소강
Seat	비금속

이 경우 단순히 Stem과 Trim의 내식성만 평가해서는 충분하지 않습니다.

Body와 Stem, Body와 Bolt 사이의 전기적 연결과 해수의 접촉 범위, 체결부의 외부 노출 조건 등을 함께 확인해야 합니다.

특히 작은 면적의 탄소강 Bolt가 넓은 면적의 스테인리스 구조물과 연결되는 경우에는 면적비를 고려한 갈바닉 부식 검토가 필요합니다.

이처럼 실제 밸브에서는 재질 하나의 선택보다 재질 조합 전체가 중요한 변수가 됩니다.

갈바닉 부식과 밸브 수명

갈바닉 부식이 장기간 지속되면 단순한 표면 변색을 넘어 밸브의 기능에 영향을 줄 수 있습니다.

부품의 단면 감소와 체결력 저하, Stem 표면 손상, Seat 주변 손상 등이 발생하면 밸브의 밀봉성과 작동성이 함께 저하될 수 있습니다.

특히 외부 누설이 중요한 공정에서는 Stem 부식이 Packing 성능에도 영향을 줄 수 있습니다.

또한 압력 경계 부품에서 부식이 진행될 경우 구조적인 안전성까지 검토해야 합니다.

따라서 갈바닉 부식은 단순한 외관상의 부식 문제가 아니라 밸브의 수명과 유지보수 주기를 결정하는 설계 변수로 볼 필요가 있습니다.

갈바닉 부식 방지를 위한 실무 검토 순서

실제 프로젝트에서 이종금속을 조합해야 한다면 다음과 같은 순서로 검토할 수 있습니다.

1. 모든 금속 부품을 목록화합니다.

Body뿐 아니라 Stem, Trim, Seat, Bolt, Nut 등 주요 부품의 재질을 확인합니다.

2. 전해질 환경을 확인합니다.

해수, 냉각수, 응축수 등 금속 간 전기화학적 반응을 유발할 수 있는 환경인지 확인합니다.

3. 금속 간 전기적 연결을 확인합니다.

직접 접촉하는지, 다른 금속을 통해 연결되는지 검토합니다.

4. 면적비를 확인합니다.

양극과 음극의 상대적인 면적을 확인합니다.

5. 부식 가능성이 높은 조합을 선별합니다.

전기화학적 특성이 크게 다른 금속 조합을 우선적으로 검토합니다.

6. 절연 또는 재질 변경을 검토합니다.

필요하면 절연재, 코팅 또는 재질 조합 변경을 적용합니다.

7. 실제 운전환경을 반영합니다.

온도, 유속, 수질 및 예상 운전기간을 반영해 장기적인 부식 가능성을 평가합니다.

갈바닉 부식은 재질표만으로 판단할 수 없습니다

갈바닉 부식을 평가할 때 가장 중요한 것은 특정 금속이 “부식에 강하다” 또는 “부식에 약하다”는 단순한 분류를 넘어 두 금속이 실제 환경에서 어떤 관계를 형성하는지를 확인하는 것입니다.

특히 밸브에서는 Body, Stem, Trim, Bolt 등 다양한 재질이 조합되기 때문에 각각의 재질을 따로 평가하는 것만으로는 충분하지 않습니다.

다음 요소를 하나의 시스템으로 검토해야 합니다.

금속 조합 → 전기적 연결 → 전해질 → 면적비 → 온도와 유속 → 부식환경 → 예상 수명

해수나 습윤 환경에서는 [해수 배관용 밸브 재질 비교 분석]과 같이 전체 재질 선정 관점에서 검토하고, 스테인리스강을 사용하는 경우에는 [스테인리스강 밸브의 부식 저항성 평가 방법]을 함께 참고하는 것이 좋습니다.

결국 갈바닉 부식을 줄이는 가장 효과적인 방법은 단순히 가장 내식성이 높은 금속을 선택하는 것이 아니라 밸브를 구성하는 각 부품의 재질과 전기적 연결 관계를 설계 단계에서부터 검토하고 실제 유체 환경에 적합한 조합을 구성하는 것입니다.
