고온 유체 환경에서 밸브 재질을 선택하는 기준

고온 유체를 취급하는 밸브에서는 단순히 높은 온도를 견딜 수 있는 재질을 선택하는 것만으로 충분하지 않습니다. 온도가 상승하면 금속의 강도와 경도, 열팽창, 산화 특성, 크리프 저항성 등이 변하기 때문에 밸브의 압력 유지 능력과 밀봉 성능, 작동 특성까지 함께 영향을 받을 수 있습니다.

특히 스팀, 고온 오일, 고온 가스, 석유화학 공정 유체와 같이 장시간 높은 온도에 노출되는 설비에서는 설계온도와 압력, 유체 조성, 재질의 고온 강도, 열팽창, 부식 및 크리프 특성을 종합적으로 검토해야 합니다.

고온에서 밸브 재질의 특성이 달라지는 이유

금속은 온도가 상승하면 일반적으로 기계적 강도가 감소하는 방향으로 거동하며, 일정 온도 이상에서는 장시간 하중을 받는 동안 서서히 변형되는 크리프가 문제가 될 수 있습니다.

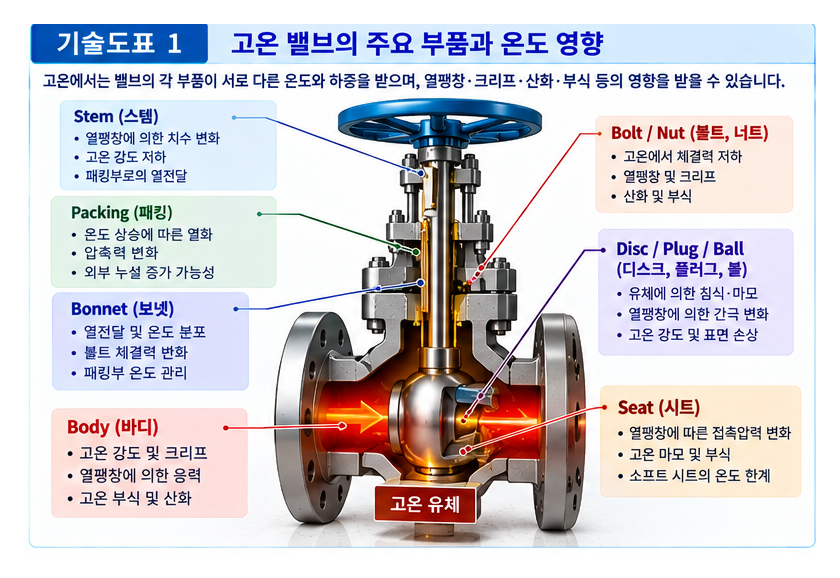

밸브에서는 이러한 변화가 Body뿐 아니라 Stem, Bonnet, Seat, Bolt 등 다양한 부품에 영향을 줍니다.

재질 특성	고온에서 검토할 내용
인장강도	온도 상승에 따른 강도 저하
항복강도	압력에 대한 변형 가능성
크리프 저항성	장시간 고온 하중
열팽창	부품 간 치수 변화
산화 저항성	고온 유체 및 대기 노출
내식성	고온에서의 부식 속도 변화
열전도성	온도 분포 및 열전달
피로 특성	반복적인 가열과 냉각

따라서 상온에서 기계적 강도가 높은 재질이라고 해서 고온에서도 반드시 적합한 것은 아닙니다.

가장 먼저 확인해야 할 것은 설계온도입니다

고온 밸브를 선정할 때 흔히 정상 운전온도만 확인하는 경우가 있습니다.

그러나 실제 설계에서는 정상 운전온도와 함께 다음 조건을 구분해야 합니다.

• 정상 운전온도
• 최대 운전온도
• 설계온도
• Start-up 온도
• Shutdown 온도
• 비정상 운전 시 예상온도
• 온도 변화 속도

특히 밸브의 압력 등급을 판단할 때는 압력과 온도를 독립적으로 보는 것이 아니라 함께 평가해야 합니다.

같은 Class의 밸브라도 적용 재질과 온도 조건에 따라 허용압력이 달라질 수 있기 때문입니다.

따라서 고온용 밸브의 선정 과정에서는 단순히 “Class 600″과 같은 압력 등급만 확인해서는 충분하지 않습니다.

고온용 밸브에서 주요하게 검토되는 재질군

산업용 밸브에서는 탄소강, 저합금강, 스테인리스강 및 다양한 고합금강이 사용될 수 있습니다.

재질군	주요 특성	적용 시 주요 검토사항
탄소강	경제성 및 일반적인 강도	고온 강도 및 적용온도
저합금강	고온 강도 향상	장시간 고온 노출
오스테나이트계 스테인리스강	내식성과 고온 특성	열팽창 및 비용
크롬-몰리브덴계 강	고온 강도 및 크리프 저항	열처리 및 용접
니켈계 합금	고온 및 부식 환경 대응	높은 재료비
표면 경화 재질	마모 저항 향상	모재와 표면층의 특성

여기서 중요한 것은 특정 재질이 모든 고온 조건에 적합하다고 볼 수 없다는 점입니다.

같은 재질이라도 온도와 압력, 유체 조성 및 요구 수명에 따라 적용 가능성이 달라질 수 있습니다.

고온에서는 압력 등급을 온도와 함께 봐야 합니다

밸브의 Class는 단순히 밸브가 견딜 수 있는 하나의 고정 압력을 의미하지 않습니다.

압력-온도 등급은 밸브 재질과 설계 기준에 따라 정해지며, 온도가 높아지면서 허용압력이 낮아질 수 있습니다.

예를 들어 동일한 Class의 밸브라도 다음과 같은 조건에서는 실제 허용 가능한 압력이 서로 달라질 수 있습니다.

낮은 온도 + 높은 압력

과

높은 온도 + 높은 압력

은 동일한 설계조건으로 볼 수 없습니다.

따라서 고온 밸브를 선정할 때는 반드시 해당 재질의 압력-온도 등급표를 확인해야 합니다.

관련해서 Class 150, 300, 600 등의 차이를 이해하려면 [배관 압력 등급(Class 150·300·600)의 차이점]을 함께 참고할 수 있습니다.

고온에서 크리프가 중요한 이유

크리프는 높은 온도에서 일정한 하중을 장시간 받는 재료가 시간에 따라 서서히 변형되는 현상입니다.

밸브에서는 고온의 압력과 기계적 하중이 장시간 지속되는 경우 크리프가 문제가 될 수 있습니다.

크리프가 진행되면 다음과 같은 문제가 발생할 수 있습니다.

장시간 고온 노출 → 재료의 시간 의존적 변형 → 부품 치수 변화 → 응력 분포 변화 → 밀봉 및 구조 건전성 저하

특히 고온 스팀 계통이나 고온 공정 배관처럼 장시간 연속 운전되는 설비에서는 단기적인 인장강도만으로 재질을 평가해서는 안 됩니다.

크리프와 고온강도는 같은 개념이 아닙니다

고온 재질 선정에서 자주 혼동되는 부분입니다.

고온강도는 특정 온도에서 재료가 하중을 견디는 능력을 의미하는 반면, 크리프 저항은 고온에서 장시간 하중을 받는 동안 변형을 얼마나 잘 억제하는지를 보는 특성입니다.

따라서 장시간 운전되는 밸브에서는 다음과 같은 조건을 함께 확인해야 합니다.

검토 항목	의미
단기 고온강도	순간적인 하중에 대한 저항
장기 크리프 저항	장시간 하중에 대한 변형 저항
응력완화	일정 변형 상태에서 응력 감소
피로강도	반복적인 하중 변화
열피로	반복적인 온도 변화

이러한 특성은 밸브의 사용 시간과 운전 방식에 따라 중요도가 달라집니다.

열팽창이 밸브 구조에 미치는 영향

고온에서는 밸브의 각 부품이 팽창합니다.

문제는 모든 부품이 동일한 양만큼 팽창하는 것이 아니라는 점입니다.

재질마다 열팽창계수가 다르며 부품의 형상과 온도 분포도 다르기 때문에 상대적인 치수 변화가 발생할 수 있습니다.

부품	고온에서 발생 가능한 영향
Stem	작동부 치수 변화
Seat	접촉압력 변화
Ball	Body와의 간극 변화
Gate	작동 토크 변화
Packing	압축력 변화
Bonnet	패킹부 온도 변화
Bolt	체결력 변화

특히 Ball Valve처럼 차단부와 Seat 사이의 간극이 중요한 밸브에서는 열팽창을 고려한 설계가 필요합니다.

Seat 재질 선정도 별도로 검토해야 합니다

Body가 고온에 적합한 금속이라고 하더라도 Seat가 동일한 온도 조건을 견딜 수 있다는 의미는 아닙니다.

Soft Seat를 사용하는 경우에는 Seat 재질의 온도 한계와 열적 안정성을 별도로 검토해야 합니다.

반면 Metal Seat는 상대적으로 높은 온도에서 활용할 수 있지만 접촉면의 가공 정밀도와 표면 경도, 차단 조건 등을 함께 고려해야 합니다.

따라서 고온 밸브에서는 다음 관계를 확인해야 합니다.

Body 재질 → Seat 재질 → Stem 재질 → Packing 재질 → 실제 부품별 온도

고온용 패킹의 재질 특성은 [밸브 패킹 재질에 따른 밀봉 성능 차이]와 함께 검토할 수 있습니다.

고온 환경에서 Soft Seat와 Metal Seat의 차이

고온에서는 Seat 선택이 밸브의 사용 가능 범위를 결정하는 중요한 요소가 될 수 있습니다.

구분	Soft Seat	Metal Seat
초기 밀봉성	우수한 경우가 많음	가공 및 접촉조건 중요
고온 적용	재질별 제한	상대적으로 유리
내마모성	재질에 따라 제한	적절한 재질 선정 시 우수
열적 안정성	재질별 차이가 큼	금속 재질에 따라 우수
입자 유체	손상 가능성 검토	구조 및 재질에 따라 유리
유지보수	Seat 교체 방식 검토	접촉면 가공 및 보수 검토

다만 Metal Seat라고 해서 모든 고온 및 고마모 조건에 적합한 것은 아닙니다. 실제 유체 조건과 압력차, 밸브 종류를 함께 확인해야 합니다.

고온 유체에서 부식 문제가 달라지는 이유

온도가 높아지면 일부 화학반응의 속도가 증가할 수 있으며, 특정 유체에서는 저온과 다른 부식 메커니즘이 나타날 수 있습니다.

따라서 고온 밸브에서는 단순히 “고온에 강한 재질”을 선택하는 것보다 고온에서 해당 유체와 접촉했을 때 어떤 부식이 발생할 수 있는지를 확인해야 합니다.

특히 황화물, 산성 성분, 산소 또는 수분이 포함된 공정에서는 재질 선정이 더욱 중요합니다.

고온 환경에서 부식과 재질 특성을 함께 검토해야 하는 경우에는 [스테인리스강 밸브의 부식 저항성 평가 방법]과 [황화수소 환경에서 밸브 재질을 선정하는 방법]을 함께 참고할 수 있습니다.

고온 밸브에서 Stem과 Packing이 중요한 이유

밸브 내부가 높은 온도라고 해서 밸브 상부 전체가 동일한 온도가 되는 것은 아닙니다.

Stem을 따라 열이 전달되면서 Packing과 Bonnet 주변의 온도가 상승할 수 있으며, 구조에 따라 온도 차이가 크게 발생할 수 있습니다.

따라서 패킹부의 실제 온도를 별도로 검토하는 것이 중요합니다.

패킹부에서 발생하는 문제는 다음과 같이 나타날 수 있습니다.

온도 상승 → 패킹 열화 → 압축력 변화 → Stem 주변 누설 증가

특히 외부 누설 관리가 중요한 공정에서는 고온 패킹의 장기적인 성능을 함께 검토해야 합니다.

고온 배관에서 밸브 종류에 따른 차이

고온 환경이라고 해서 모든 밸브를 동일한 기준으로 선정하지는 않습니다.

예를 들어 고온 배관에서 Gate Valve는 완전 개방 및 차단 용도로 사용되는 경우가 많으며, Globe Valve는 유량 조절이 필요한 위치에서 검토될 수 있습니다.

밸브	고온 환경에서 주요 검토사항
Gate Valve	열팽창, Seat, Stem, 작동 토크
Globe Valve	Throttling, 차압, Trim 마모
Ball Valve	Seat 열팽창, 작동 토크
Butterfly Valve	Disc 및 Seat 온도 특성
Check Valve	Disc 작동 및 열변형
Control Valve	Trim, 차압, 캐비테이션 및 열적 안정성

특히 고온에서 지속적인 Throttling이 필요한 경우에는 단순히 Body 재질만 선정하는 것보다 Trim의 고온 내마모성과 유체 속도까지 함께 검토해야 합니다.

열사이클이 반복될 때 발생하는 문제

밸브가 지속적으로 고온 상태에 있는 것과 고온과 저온을 반복하는 것은 다른 문제입니다.

Start-up과 Shutdown이 반복되는 설비에서는 부품이 반복적으로 팽창과 수축을 경험합니다.

이 과정에서 열응력이 발생하고 장기적으로 피로 손상에 영향을 줄 수 있습니다.

가열 → 팽창 → 정상 운전 → 냉각 → 수축 → 재가열

이 과정이 반복되면 부품 간 열팽창 차이 때문에 응력이 반복될 수 있습니다.

따라서 열사이클이 많은 설비에서는 최고 온도만 확인하는 것보다 온도 변화의 범위와 반복 횟수를 함께 검토해야 합니다.

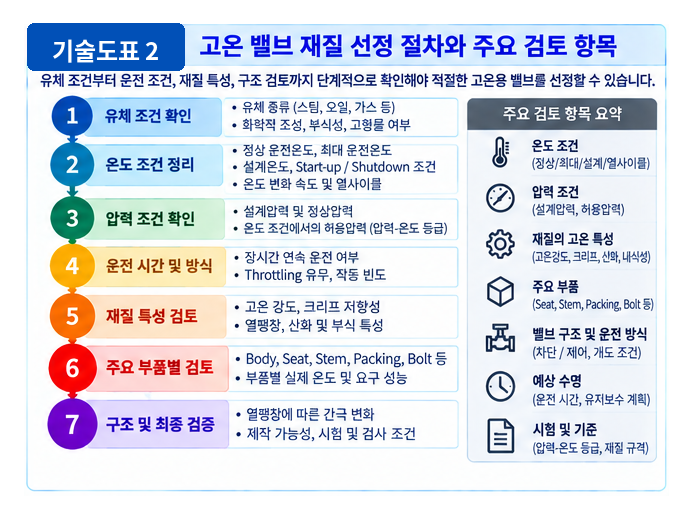

고온 밸브 재질 선정 절차

실제 프로젝트에서는 다음 순서로 검토하는 것이 효율적입니다.

1. 유체를 확인합니다.

스팀, 오일, 가스, 화학물질 등 유체의 종류와 조성을 확인합니다.

2. 온도 조건을 정리합니다.

정상 운전온도와 설계온도, 최대온도, Start-up 및 Shutdown 조건을 구분합니다.

3. 압력 조건을 확인합니다.

설계압력과 정상압력뿐 아니라 온도 조건에서의 허용압력을 함께 확인합니다.

4. 운전 시간을 확인합니다.

단시간 고온 운전인지 장시간 연속 운전인지 구분합니다.

5. 재질의 고온 특성을 검토합니다.

고온강도, 크리프, 열팽창, 산화 및 부식 특성을 확인합니다.

6. Seat와 Packing을 별도로 검토합니다.

Body 재질만 적합하다고 해서 밸브 전체가 고온용으로 적합한 것은 아닙니다.

7. 열사이클을 검토합니다.

가열과 냉각이 반복되는 설비라면 열피로 가능성을 함께 검토합니다.

고온 밸브 선정에서 자주 발생하는 오류

가장 흔한 오류는 재질의 최고 사용온도만 보고 밸브를 선정하는 것입니다.

예를 들어 특정 Body 재질이 높은 온도에서 사용할 수 있다고 하더라도 Seat, Packing 또는 Stem이 동일한 조건을 만족하지 못할 수 있습니다.

또한 해당 온도에서 밸브의 압력 등급이 충분한지도 별도로 확인해야 합니다.

따라서 다음과 같은 방식으로 접근하는 것이 안전합니다.

최고온도 확인 → 압력-온도 등급 확인 → Body 재질 확인 → Seat 확인 → Packing 확인 → Stem 및 Trim 확인 → 열팽창 검토 → 장기 운전조건 검토

고온용 밸브는 재질보다 시스템 조건이 먼저입니다

고온 환경에서 밸브 재질을 선정할 때는 특정 재질의 성능을 단순 비교하는 것보다 실제 설비에서 밸브가 경험하는 조건을 먼저 정의해야 합니다.

특히 다음 요소는 서로 독립적으로 판단해서는 안 됩니다.

조건	재질 선정에 미치는 영향
온도	강도, 크리프, 열팽창
압력	구조 건전성
운전시간	크리프 및 장기 열화
유체	부식 및 화학적 안정성
유속	침식 및 Trim 마모
열사이클	열피로
차압	Seat 및 Trim 하중
작동빈도	마찰 및 피로

결국 고온용 밸브에서 적절한 재질이란 단순히 가장 높은 온도를 견디는 재질이 아닙니다.

설계온도와 압력, 유체 특성, 운전시간, 열사이클, 밀봉구조 및 부품별 온도조건을 동시에 만족할 수 있는 재질 조합이 적절한 선정 기준이 됩니다.

특히 장기간 운전되는 고온 배관에서는 단기적인 강도보다 크리프와 열피로, 패킹 및 Seat의 장기 밀봉성까지 함께 검토해야 합니다. 따라서 밸브 구매사양을 작성할 때도 Body 재질 하나만 지정하기보다 주요 Trim과 Seat, Packing 및 적용 온도·압력 조건을 함께 명확하게 정의하는 것이 중요합니다.
