밸브 패킹 재질에 따른 밀봉 성능 차이

밸브에서 패킹은 스템과 밸브 본체 사이의 틈을 통해 유체가 외부로 누출되는 것을 방지하는 핵심 밀봉 부품입니다. 그러나 동일한 밸브 구조라도 패킹 재질과 구조, 압축 조건에 따라 외부 누설량과 수명이 크게 달라질 수 있습니다.

특히 고온, 저온, 고압, 부식성 유체 또는 반복적인 개폐가 발생하는 공정에서는 패킹을 단순한 소모품으로 취급하기 어렵습니다. 패킹의 재질 특성이 운전온도와 유체 조건에 적합하지 않으면 초기에는 누설이 없더라도 열화와 압축력 저하가 진행되면서 스템 주변에서 누설이 발생할 수 있습니다.

따라서 패킹 선정에서는 내열성이나 내약품성 하나만 비교하기보다 온도, 압력, 유체, 스템 운동, 요구되는 외부 누설 수준을 종합적으로 검토해야 합니다.

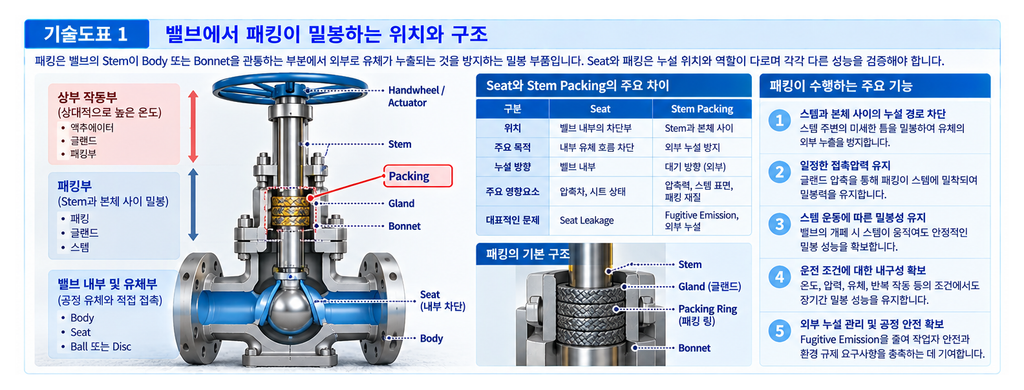

밸브 패킹이 밀봉하는 위치

밸브 내부의 Seat는 밸브가 닫혔을 때 유체의 흐름을 차단하는 역할을 합니다. 반면 패킹은 밸브의 Stem이 Body 또는 Bonnet을 관통하는 부분에서 외부로 유체가 빠져나가는 것을 방지합니다.

따라서 패킹 성능을 평가할 때는 Seat Leakage 시험 결과와 혼동하지 않아야 합니다.

패킹 재질에 따라 성능이 달라지는 이유

패킹은 단순히 빈 공간을 채우는 부품이 아닙니다.

스템 표면에 밀착된 상태에서 일정한 접촉압력을 유지하면서 유체가 통과할 수 있는 미세한 경로를 차단해야 합니다.

이를 위해 패킹에는 다음과 같은 특성이 요구됩니다.

• 압축 후 밀봉력을 유지하는 능력
• 온도 변화에 따른 치수 안정성
• 유체에 대한 화학적 저항성
• 스템 운동에 대한 내마모성
• 압력 변화에 대한 밀봉 유지력
• 장기간 사용에 따른 열화 저항성

특히 밸브가 반복적으로 작동하면 스템이 패킹 내부에서 움직이기 때문에 정지 상태의 밀봉성뿐 아니라 동적 밀봉 성능도 중요합니다.

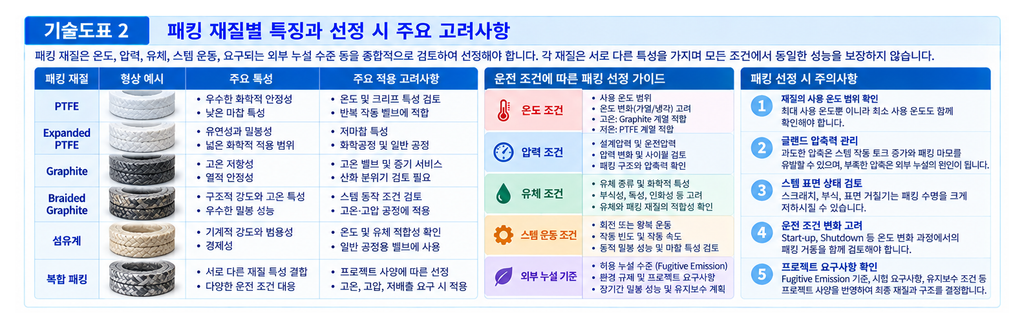

대표적인 패킹 재질 비교

산업용 밸브에서는 PTFE 계열, Graphite 계열, 섬유계 및 복합 패킹 등이 다양한 조건에서 사용됩니다.

이 표의 분류는 재질의 일반적인 특성을 설명하기 위한 것이며 실제 사용 가능한 온도와 압력 범위는 제조사 설계와 패킹 구조에 따라 달라질 수 있습니다.

PTFE 패킹의 특징

PTFE는 밸브 패킹에 널리 사용되는 재질 중 하나입니다.

대표적인 장점은 다양한 화학물질에 대한 우수한 저항성과 낮은 마찰 특성입니다. 따라서 밸브를 반복적으로 작동해야 하는 경우 스템과 패킹 사이의 마찰을 낮추는 데 유리할 수 있습니다.

반면 고온에서는 PTFE의 기계적 특성과 크리프 특성을 별도로 고려해야 합니다.

패킹을 높은 압축 상태로 장기간 유지하면 시간이 지나면서 재질이 변형되고 초기의 접촉압력이 감소할 수 있습니다.

따라서 PTFE 패킹을 선정할 때는 단순히 “내약품성이 우수하다”는 이유만으로 판단해서는 안 됩니다.

Graphite 패킹의 특징

Graphite 계열 패킹은 고온 환경에서 중요한 선택지가 될 수 있습니다.

고온에서 비교적 안정적인 특성을 가지며 고온 공정용 밸브의 스템 밀봉에 사용됩니다.

특히 증기나 고온 공정 유체를 취급하는 밸브에서는 패킹의 온도 안정성이 중요한 선정 기준이 됩니다.

다만 Graphite 역시 모든 조건에서 동일한 성능을 나타내는 것은 아닙니다. 패킹의 순도와 구조, 보강재, 압축 방식 등에 따라 성능 차이가 발생할 수 있으며 산화 분위기와 같은 운전 조건도 검토해야 합니다.

고온 유체에서 밸브 재질 자체를 선정하는 방법은 [고온 유체 환경에서 밸브 재질을 선택하는 기준]과 함께 검토할 필요가 있습니다.

패킹 성능에서 Compression이 중요한 이유

패킹의 밀봉 성능은 재질만으로 결정되지 않습니다.

패킹은 일정한 압축력을 받아야 스템과 패킹 사이에 충분한 접촉압력이 형성됩니다.

이를 개념적으로 표현하면 다음과 같이 이해할 수 있습니다.

패킹 압축 → 접촉압력 형성 → 누설 경로 차단 → 외부 누설 감소

그러나 압축력을 무조건 높이는 것이 좋은 것은 아닙니다.

과도하게 압축하면 스템 작동 토크가 증가하고 패킹과 스템의 마찰 및 마모가 커질 수 있습니다. 반대로 압축력이 부족하면 충분한 밀봉압력이 형성되지 않아 외부 누설이 증가할 수 있습니다.

따라서 패킹 글랜드의 조임 상태 역시 패킹 재질만큼 중요한 요소입니다.

Stem 표면 상태가 패킹 수명에 미치는 영향

패킹이 아무리 적절한 재질로 선정되어도 스템 표면의 상태가 좋지 않으면 밀봉 성능이 저하될 수 있습니다.

스템에 스크래치나 부식, 표면 거칠기 증가가 발생하면 패킹이 스템 표면을 따라 움직이는 과정에서 마모가 증가할 수 있습니다.

특히 반복 작동하는 제어밸브에서는 이 문제가 더욱 중요합니다.

스템이 왕복 또는 회전하면서 패킹과 지속적으로 접촉하기 때문에 다음과 같은 문제가 발생할 수 있습니다.

스템 표면 손상 → 패킹 마모 증가 → 접촉압력 저하 → 외부 누설 증가

따라서 패킹 문제를 발견했을 때 패킹 자체만 교체하는 방식은 재발 방지에 충분하지 않을 수 있습니다.

온도 변화에 따른 패킹 밀봉 성능

패킹은 운전온도가 변할 때도 일정한 밀봉력을 유지해야 합니다.

특히 플랜트의 Start-up과 Shutdown 과정에서는 밸브 온도가 반복적으로 변화합니다.

이때 패킹과 스템, Bonnet의 열팽창률이 서로 다르면 접촉 상태가 변할 수 있습니다.

운전 상태	발생 가능한 현상
상온 조립	초기 압축 상태 형성
가열	부품 열팽창 및 패킹 특성 변화
정상 운전	일정한 접촉압력 유지
냉각	열수축 및 압축력 변화
반복 운전	패킹의 압축 영구변형 증가

따라서 고온 또는 저온 공정에서는 정상 운전온도뿐 아니라 온도 변화 과정까지 고려해야 합니다.

극저온 밸브에서 이러한 온도 변화와 패킹부의 열적 영향을 검토하는 방법은 [극저온 환경에서 사용하는 크라이오제닉 밸브의 특징]과 연계해서 볼 수 있습니다.

Fugitive Emission 관점에서 패킹을 평가하는 방법

현대 플랜트에서는 단순히 눈에 보이는 누설 여부만으로 패킹 성능을 판단하지 않는 경우가 많습니다.

특히 휘발성 유기화합물이나 유해성 유체를 취급하는 설비에서는 매우 작은 양의 외부 누설도 관리 대상이 될 수 있습니다.

이러한 관점에서 패킹은 Fugitive Emission 관리의 핵심 부품 가운데 하나입니다.

패킹 성능을 평가할 때는 다음 항목을 구분해야 합니다.

평가 항목	의미
육안 누설	눈에 보이는 유체 누출
기체 누설	검지기를 통한 외부 누설 확인
누설 농도	측정 위치에서 검출되는 농도
누설률	단위 시간당 실제 누설량
내구성	반복 작동 후 밀봉성 유지 여부

Fugitive Emission 시험의 목적과 측정 방식은 [Fugitive Emission 시험의 목적과 측정 방법]에서 별도로 다루고 있습니다.

패킹 누설이 발생했을 때 확인할 순서

현장에서 스템 주변 누설이 발생하면 패킹을 즉시 교체하기 전에 원인을 구분하는 것이 중요합니다.

1. 누설 위치 확인

패킹부에서 실제 누설이 발생하는지 먼저 확인해야 합니다. Bonnet gasket이나 다른 연결부에서 발생한 누설을 패킹 문제로 잘못 판단할 수 있습니다.

2. 글랜드 압축 상태 확인

패킹이 충분히 압축되어 있는지 확인합니다.

다만 과도한 조임은 스템 작동성을 악화시킬 수 있으므로 단순히 강하게 조이는 방식으로 해결해서는 안 됩니다.

3. 스템 상태 확인

스템의 표면 손상, 부식, 마모 여부를 확인합니다.

4. 운전온도 확인

패킹이 실제로 경험한 온도가 패킹의 적용 범위에 적합한지 확인합니다.

5. 유체 적합성 확인

패킹 재질이 해당 공정 유체와 화학적으로 적합한지 검토합니다.

6. 반복 작동 여부 확인

밸브가 얼마나 자주 작동했는지 확인합니다. 정지 상태에서는 문제가 없지만 반복 작동 후 누설이 증가한다면 동적 밀봉 성능을 의심할 필요가 있습니다.

패킹 선정 시 사용하는 기술 검토표

실무에서는 다음과 같은 형식으로 패킹 선정 조건을 정리하면 비교가 쉽습니다.

항목	검토 내용
유체	유체 종류 및 화학적 특성
설계압력	최대 설계압력
운전압력	정상 운전 압력
설계온도	최대 및 최소 설계온도
작동방식	수동, 공압, 전동 등
작동빈도	개폐 또는 제어 빈도
스템 운동	회전 또는 왕복
외부 누설 기준	프로젝트 또는 규제 요구사항
패킹 재질	PTFE, Graphite, 복합재 등
스템 표면	재질 및 표면 상태
유지보수	재조임 및 교체 가능성

이 자료를 바탕으로 패킹 재질을 선정하면 단순한 재질표 비교보다 실제 운전 조건에 가까운 판단이 가능합니다.

패킹 재질 선택에서 흔히 발생하는 오류

가장 흔한 오류는 사용 온도만 보고 패킹을 선택하는 것입니다.

예를 들어 특정 패킹이 고온에서 사용할 수 있다고 하더라도 해당 밸브가 높은 작동 빈도를 가지고 있다면 마찰과 마모가 중요한 변수가 될 수 있습니다.

반대로 화학적 안정성이 뛰어난 재질이라도 높은 온도에서 압축 영구변형이 커진다면 장기간 밀봉 성능을 유지하기 어려울 수 있습니다.

따라서 패킹 선정은 다음과 같은 순서로 접근하는 것이 합리적입니다.

유체 → 온도 → 압력 → 스템 운동 → 작동빈도 → 외부 누설 기준 → 패킹 구조 및 재질

이 순서를 적용하면 특정 재질이 무조건 우수하다는 식의 단순한 판단을 피할 수 있습니다.

패킹 성능은 재질과 구조를 함께 봐야 합니다

밸브 패킹의 밀봉 성능은 패킹 재질 하나로 결정되지 않습니다.

패킹 재질 + 패킹 구조 + 글랜드 압축력 + 스템 표면 + 운전온도 + 압력 + 작동빈도가 함께 작용합니다.

따라서 동일한 PTFE 또는 Graphite 계열 패킹을 사용하더라도 밸브 구조와 운전 조건이 달라지면 실제 수명과 누설 특성이 달라질 수 있습니다.

특히 고온·극저온·고압·유해 유체를 취급하는 밸브에서는 패킹을 단순한 교체 부품으로 보기보다 외부 누설을 제어하는 하나의 공정 안전 요소로 평가하는 것이 중요합니다.

최종적으로 패킹을 선정할 때는 제조사가 제시하는 적용 온도와 압력만 확인하는 데 그치지 않고 실제 유체 조건, 스템 운동, 작동 빈도, 요구되는 외부 누설 수준 및 유지보수 조건까지 함께 검토해야 장기간 안정적인 밀봉 성능을 확보할 수 있습니다.
