Fugitive Emission 시험의 목적과 측정 방법

산업용 밸브에서 누설은 크게 밸브 내부의 유체가 통과하는 Internal Leakage와 밸브 외부로 유체가 방출되는 External Leakage로 구분할 수 있습니다. 이 가운데 외부로 방출되는 미량의 유체를 관리하는 것이 Fugitive Emission 관리의 핵심입니다.

특히 정유, 석유화학, 가스 및 화학 플랜트에서는 밸브의 Stem, Packing, Bonnet 연결부, Body 접합부 등에서 발생하는 미세한 누출이 작업환경의 오염이나 대기 배출 문제로 이어질 수 있습니다.

Fugitive Emission 시험은 이러한 외부 누출을 정량적 또는 규정된 방법으로 평가하여 밸브의 밀봉 성능을 확인하기 위한 시험입니다.

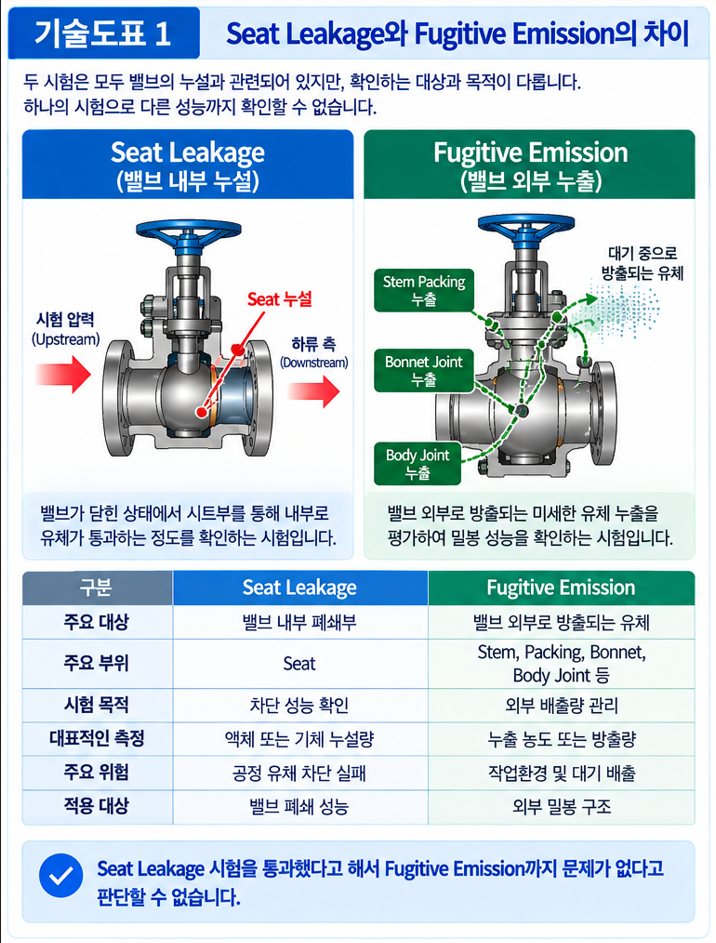

Fugitive Emission은 일반적인 Seat Leakage와 다릅니다

따라서 Seat Leakage 시험을 통과했다고 해서 Fugitive Emission까지 문제가 없다고 판단할 수는 없습니다.

밸브 내부에서 완벽하게 차단이 이루어지더라도 Stem Packing에서 미세한 외부 누출이 발생할 수 있기 때문입니다.

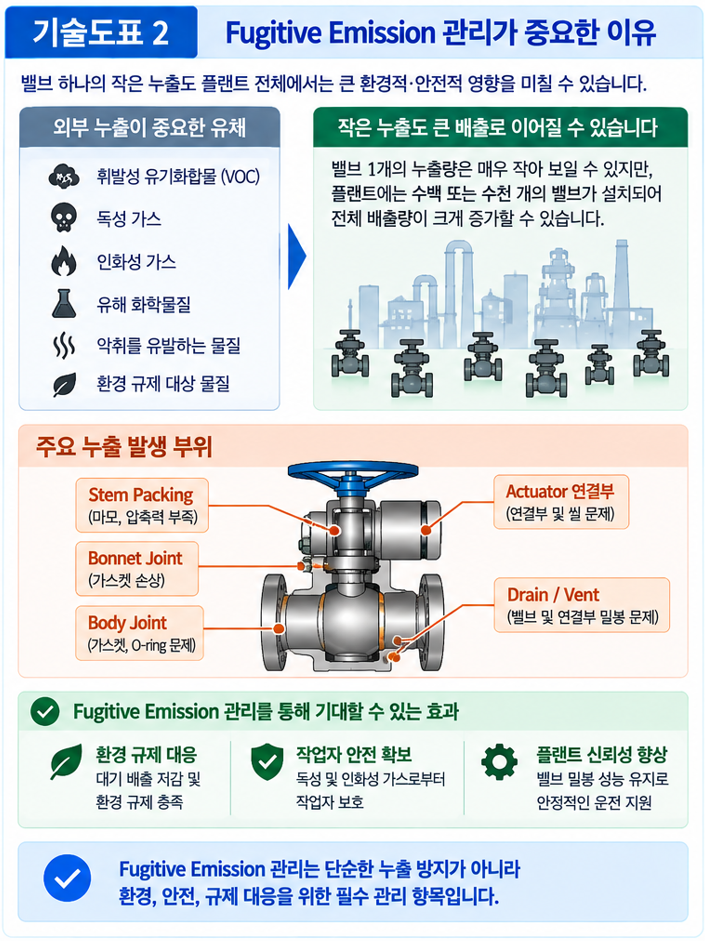

왜 Fugitive Emission 관리가 중요한가

Fugitive Emission은 눈으로 확인하기 어려운 경우가 많습니다.

액체가 뚜렷하게 흘러나오는 누설과 달리 기체의 미세 누출은 밸브 외관만 확인해서 발견하기 어려울 수 있습니다.

특히 다음과 같은 유체는 외부 누출 관리가 중요합니다.

• 휘발성 유기화합물(VOC)
• 독성 가스
• 인화성 가스
• 유해 화학물질
• 악취를 유발하는 물질
• 환경 규제 대상 물질

밸브 하나에서 발생하는 누출량은 매우 작아 보일 수 있지만 플랜트에는 수백 또는 수천 개의 밸브가 설치될 수 있습니다.

따라서 개별 밸브의 작은 누출이 전체 설비에서는 상당한 배출량으로 누적될 수 있습니다.

Fugitive Emission이 주로 발생하는 부위

밸브의 외부 누출은 모든 위치에서 동일한 방식으로 발생하지 않습니다.

특히 반복적인 작동이나 압력 변화가 발생하는 부위에서는 밀봉 성능이 변할 수 있습니다.

부위	주요 누출 원인
Stem Packing	마모, 압축력 부족, Stem 표면 손상
Bonnet Joint	가스켓 손상, 체결력 부족
Body Joint	가스켓 또는 O-ring 문제
Valve Shaft	씰 마모 및 정렬 문제
Drain 또는 Vent	밸브 및 연결부 밀봉 문제
Actuator 연결부	연결부 및 씰 문제

이 가운데 Stem Packing은 밸브 작동과 직접 연결되어 있기 때문에 특히 중요합니다.

밸브가 반복적으로 열리고 닫히면서 Stem이 움직이면 Packing에 마찰과 마모가 발생할 수 있고, 시간이 지나면서 초기의 밀봉 성능이 달라질 수 있습니다.

Stem Packing이 중요한 이유

Stem은 밸브 내부의 작동력을 외부 액추에이터 또는 핸드휠에서 내부 폐쇄부로 전달해야 합니다.

문제는 Stem이 움직여야 하면서 동시에 공정 유체가 외부로 빠져나가지 않도록 밀봉해야 한다는 점입니다.

즉 Packing은 다음 두 가지 요구를 동시에 만족해야 합니다.

Stem의 원활한 움직임

공정 유체의 외부 누출 방지

Packing을 지나치게 강하게 압축하면 마찰력이 증가해 밸브 작동에 영향을 줄 수 있습니다.

반대로 압축력이 부족하면 외부 누출이 증가할 수 있습니다.

따라서 Packing 설계에서는 단순히 밀봉력이 강한 구조를 선택하는 것이 아니라 누설 성능과 작동 토크 사이의 균형을 고려해야 합니다.

관련 내용은 [밸브 스템 마찰력이 제어 안정성에 미치는 영향]과 연결해서 볼 수 있습니다.

Fugitive Emission 시험에서 사용되는 주요 기준

산업용 밸브의 Fugitive Emission 시험에서는 적용 제품과 프로젝트 요구사항에 따라 여러 시험 기준이 사용될 수 있습니다.

대표적으로 다음과 같은 표준이 활용됩니다.

기준	주요 적용 분야
ISO 15848	산업용 밸브의 Fugitive Emission 분류 및 시험
API 624	Rising Stem 밸브의 Fugitive Emission 형식시험
API 641	Quarter-Turn 밸브의 Fugitive Emission 형식시험
프로젝트 사양	특정 플랜트의 추가 요구사항

각 기준은 시험 대상 밸브와 시험 조건, 작동 횟수, 온도 조건, 누출 평가 방식 등에 차이가 있을 수 있습니다.

따라서 “Fugitive Emission 시험을 했다”는 사실만으로는 시험의 엄격성을 판단하기 어렵습니다.

어떤 표준을 적용했는지와 어떤 시험조건에서 평가했는지를 함께 확인해야 합니다.

ISO 15848 계열 시험의 특징

ISO 15848은 산업용 밸브의 외부 누출을 평가하기 위한 대표적인 국제 표준 가운데 하나입니다.

시험에서는 밸브를 특정 조건에서 반복 작동시키면서 Stem 또는 Shaft 주변 등의 외부 누출을 평가합니다.

중요한 것은 단순히 한 번의 정지 상태에서 누출을 측정하는 것이 아니라 밸브 작동 전후의 밀봉 성능 변화를 확인하는 것입니다.

실제 플랜트에서는 밸브가 설치된 이후 반복적으로 작동하기 때문에 초기 상태에서만 누출이 낮은 것보다 작동 후에도 밀봉 성능이 유지되는지가 중요합니다.

형식시험과 현장 누출검사의 차이

Fugitive Emission과 관련해서는 형식시험(Type Test)과 현장에서 수행하는 누출검사를 구분해야 합니다.

구분	형식시험	현장검사
목적	밸브 설계의 누출 성능 평가	설치된 밸브의 실제 누출 확인
대상	대표 시험품	실제 설치 밸브
작동 조건	규정된 시험조건	실제 운전조건
시험 반복	규정된 횟수 수행	검사계획에 따라 수행
주요 의미	설계 및 제품 성능	운전 및 유지관리 상태

제조 단계에서 Fugitive Emission 형식시험을 통과한 밸브라도 현장 설치 이후에는 누출이 발생할 수 있습니다.

설치 과정에서 Packing이 손상되거나 체결 상태가 달라질 수 있고, 운전 중 온도와 압력 변화가 발생하기 때문입니다.

따라서 형식시험 결과와 현장 누출검사 결과를 동일한 의미로 해석해서는 안 됩니다.

측정 방법은 무엇인가

Fugitive Emission의 측정에서는 밸브 외부에서 검출되는 누출 농도를 측정하는 방법이 사용될 수 있습니다.

대표적으로 계측기를 이용해 Stem Packing 주변이나 Body 연결부의 가스 농도를 측정합니다.

측정 위치는 일정한 방식으로 설정해야 하며 측정기의 검출 특성과 교정 상태도 중요합니다.

개념적인 측정 과정은 다음과 같습니다.

시험조건 설정 → 밸브 안정화 → 측정장비 교정 확인 → 누출 의심부 측정 → 측정값 기록 → 기준값과 비교

여기서 측정기의 표시값을 단순히 실제 질량 방출량과 동일하게 해석해서는 안 됩니다.

측정농도와 실제 방출량은 측정 위치, 환경조건, 검출기 특성 등에 따라 달라질 수 있기 때문입니다.

누출 농도와 실제 배출량을 구분해야 합니다

Fugitive Emission 시험에서 자주 혼동되는 부분이 농도와 방출량의 차이입니다.

측정기에서 특정 농도가 검출되었다고 해서 그것이 곧바로 동일한 수치의 질량 배출량을 의미하는 것은 아닙니다.

항목	의미
Concentration	특정 위치에서 측정된 유체 농도
Leak Rate	단위 시간당 실제 누출량
Mass Emission	시간당 질량 기준 배출량

따라서 시험성적서를 검토할 때는 측정값의 단위와 측정 방법을 함께 확인해야 합니다.

온도 변화가 Packing에 미치는 영향

밸브의 Fugitive Emission 성능은 온도에 따라 달라질 수 있습니다.

Packing 재질은 온도 변화에 따라 팽창하거나 수축할 수 있으며, 장시간 고온에 노출되면 재질 특성이 변화할 수 있습니다.

또한 밸브 Body와 Stem의 열팽창 차이도 밀봉 상태에 영향을 줄 수 있습니다.

예를 들어 상온에서 누출이 거의 없었던 밸브가 고온 운전 후 누출량이 증가한다면 단순한 체결 문제뿐 아니라 다음 요소를 검토할 필요가 있습니다.

• Packing 재질
• Packing 압축 상태
• Stem 표면 상태
• 열팽창
• 작동 횟수
• 운전 온도
• 밸브 구조

따라서 고온용 밸브의 Fugitive Emission 성능은 상온 시험 결과만으로 판단하기 어렵습니다.

밸브 작동 횟수가 중요한 이유

Fugitive Emission 시험에서 반복 작동이 중요한 이유는 밸브가 움직이는 동안 밀봉부가 지속적으로 마찰을 받기 때문입니다.

특히 Quarter-Turn 밸브와 Rising Stem 밸브는 작동 방식이 서로 다르기 때문에 동일한 시험조건을 적용할 수 없습니다.

반복 작동 과정에서 다음과 같은 변화가 발생할 수 있습니다.

Packing 마모

→ 밀봉 성능 저하

Stem 표면 변화

→ 접촉부의 누설 증가

Packing 압축력 변화

→ 외부 누출 증가

작동 토크 변화

→ 밸브 작동 특성 변화

따라서 시험 후 누출량이 증가하는지 확인하는 것이 중요합니다.

시험 결과를 해석할 때 확인해야 할 항목

Fugitive Emission 시험성적서를 검토할 때는 단순히 Pass 또는 Fail만 확인해서는 부족합니다.

다음 항목을 함께 확인하는 것이 좋습니다.

검토 항목	확인 내용
적용 표준	ISO 또는 API 시험 기준
Valve Type	Rising Stem 또는 Quarter-Turn
Size	밸브 크기
Pressure Class	압력 등급
Test Medium	시험 유체
Test Temperature	시험 온도
Number of Cycles	반복 작동 횟수
Measurement Method	누출 측정 방식
Measurement Point	측정 위치
Leakage Result	측정 결과
Acceptance Criteria	합격 기준

특히 시험 기준과 밸브 구조가 서로 일치하는지 확인해야 합니다.

Fugitive Emission이 높은 경우 점검 순서

현장에서 외부 누출이 확인되었다면 무조건 Packing을 조이는 것으로 해결하려고 해서는 안 됩니다.

Packing을 과도하게 조이면 Stem 마찰력이 증가해 밸브 작동 토크에 영향을 줄 수 있기 때문입니다.

다음과 같이 원인을 단계적으로 확인하는 것이 좋습니다.

1. 누출 위치 확인

Stem Packing인지 Bonnet Joint인지 정확한 위치를 확인합니다.

2. 측정장비 확인

측정기의 교정 상태와 측정방법을 확인합니다.

3. 운전조건 확인

온도와 압력, 유체 조건이 설계범위 안에 있는지 확인합니다.

4. Packing 상태 확인

압축상태와 마모 여부를 확인합니다.

5. Stem 상태 확인

표면 손상이나 부식 여부를 확인합니다.

6. 체결 상태 확인

Bonnet 및 관련 연결부의 체결상태를 확인합니다.

7. 필요한 경우 분해점검

단순 조정으로 해결되지 않는 경우 밀봉부를 분해해 원인을 확인합니다.

Fugitive Emission과 밸브 재질 선정

Fugitive Emission은 Packing 구조만의 문제가 아닙니다.

공정 유체와 접촉하는 재질의 적합성도 중요합니다.

특히 부식성 유체가 Stem이나 Packing 주변에 영향을 주면 표면 상태가 변하면서 밀봉 성능이 떨어질 수 있습니다.

따라서 다음 요소를 함께 검토해야 합니다.

• Stem 재질
• Packing 재질
• 온도
• 압력
• 유체 조성
• 부식성 성분
• 작동 횟수
• 표면 거칠기
• 열팽창 특성

Sour Service 환경에서는 재질 선정 자체가 별도의 중요한 검토사항이 될 수 있으며, 이와 관련해서는 [NACE MR0175 규격이 중요한 이유]와 연결할 수 있습니다.

Fugitive Emission 시험과 실제 운전관리

형식시험을 통과한 밸브라고 해서 운전기간 동안 외부 누출이 발생하지 않는 것은 아닙니다.

실제 운전에서는 다음과 같은 요인이 추가로 발생합니다.

• 반복적인 개폐
• 온도 사이클
• 압력 변화
• 진동
• 배관 응력
• Packing 마모
• 부식
• 유지보수 후 재조립

따라서 플랜트에서는 밸브 설치 후에도 정기적인 누출 점검과 유지관리 체계를 운영할 필요가 있습니다.

특히 누출이 확인된 밸브는 단순히 측정값만 기록하는 것보다 누출 위치와 운전조건, 조치내용 및 조치 후 측정값을 함께 관리하는 방식이 효과적입니다.

실무에서 확인해야 할 핵심 항목

Fugitive Emission 성능을 고려해 밸브를 선정하거나 검사할 때는 다음 항목을 종합적으로 검토해야 합니다.

시험 기준

프로젝트에서 요구하는 ISO 또는 API 기준을 확인합니다.

밸브 구조

Rising Stem과 Quarter-Turn 등 밸브 구조에 맞는 시험조건인지 확인합니다.

Packing 구조

Packing 재질과 구조가 운전온도 및 유체조건에 적합한지 확인합니다.

시험 온도

실제 운전온도와 시험온도의 차이를 확인합니다.

작동 횟수

반복 작동 이후에도 밀봉 성능이 유지되는지 확인합니다.

측정방법

측정기와 측정위치, 단위를 확인합니다.

허용기준

프로젝트 또는 적용 규격에서 요구하는 누출 기준을 확인합니다.

현장관리

설치 후 실제 운전상태에서 누출이 발생하지 않는지 지속적으로 관리합니다.

결론

Fugitive Emission 시험은 밸브 내부의 차단 성능을 확인하는 Seat Leakage 시험과 달리 밸브 외부로 방출되는 미세한 유체 누출을 평가하는 시험입니다.

특히 Stem Packing과 Shaft 주변은 밸브의 반복적인 작동과 온도 변화, 압력 변화에 영향을 받기 때문에 장기간 안정적인 밀봉 성능을 확보하려면 밸브 구조와 Packing 재질, 운전조건을 함께 검토해야 합니다.

또한 ISO 15848, API 624, API 641 등 적용 기준에 따라 시험 대상과 방법이 달라질 수 있으므로 시험성적서를 검토할 때는 단순히 합격 여부만 확인해서는 안 됩니다.

적용 표준, 밸브 구조, 시험온도, 시험 유체, 반복 작동 횟수, 측정방법, 누출 결과 및 허용기준을 함께 확인해야 시험 결과의 의미를 정확하게 판단할 수 있습니다.

결국 Fugitive Emission 관리는 제조 단계의 시험으로 끝나는 것이 아니라 밸브 선정 → 형식시험 → 설치 → 운전 → 정기적인 누출 점검 → 유지보수로 이어지는 전체 수명주기 관점에서 관리해야 실제 플랜트의 외부 배출을 효과적으로 줄일 수 있습니다.
