DBB 밸브의 양측 압력 동시 시험이 필요한 이유

DBB(Double Block and Bleed) 밸브의 차단 성능을 평가할 때는 단순히 한쪽에서 압력을 가하고 밸브가 누설하지 않는지만 확인해서는 충분하지 않을 수 있습니다. DBB 밸브는 하나의 밸브 내부에 두 개의 독립적인 차단 경계를 형성하고 그 사이의 Cavity를 별도로 확인할 수 있도록 설계되기 때문입니다.

따라서 실제 차단 상태를 평가하려면 Upstream, Downstream, Cavity의 압력 관계를 함께 확인하는 것이 중요합니다.

특히 양측에 서로 다른 압력이 존재하는 운전 조건에서는 한쪽 압력만 이용한 시험 결과만으로 실제 운전 상태의 차단 성능을 완전히 판단하기 어려울 수 있습니다.

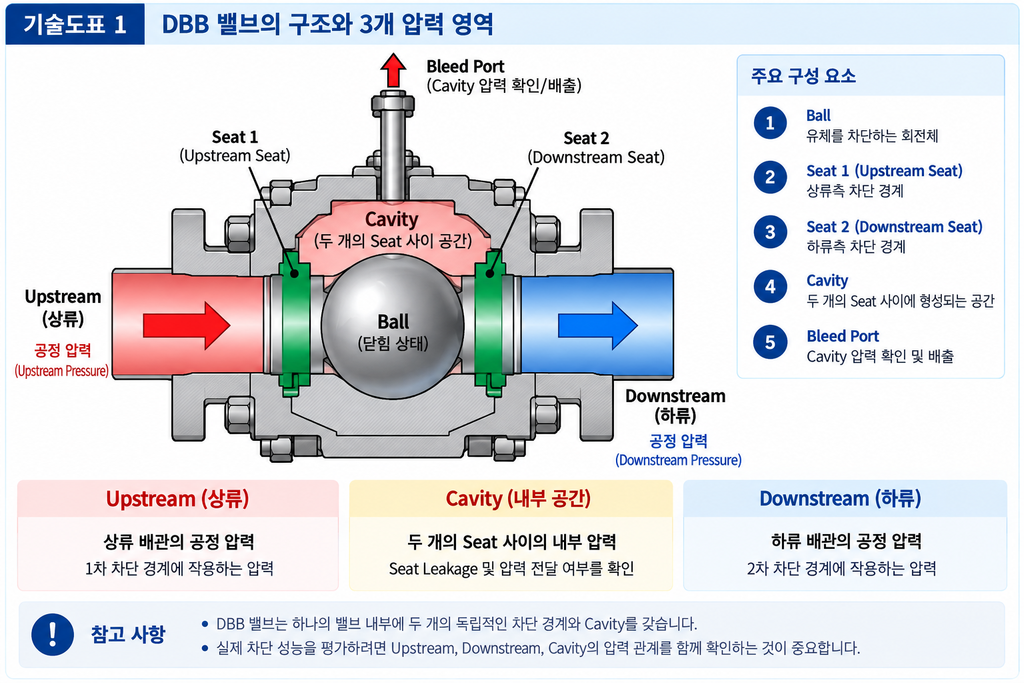

DBB 밸브에서 양측 압력을 구분해야 하는 이유

DBB 밸브가 닫힌 상태에서는 일반적으로 다음과 같은 세 영역으로 구분할 수 있습니다.

Upstream

밸브 상류에 존재하는 공정 압력입니다.

Cavity

두 Seat 사이에 형성되는 밸브 내부 공간입니다.

Downstream

밸브 하류에 존재하는 공정 압력입니다.

개념적으로 다음과 같은 구조입니다.

Upstream → Seat 1 → Cavity → Seat 2 → Downstream

따라서 하나의 밸브에 대해 실제로 확인해야 하는 압력은 하나가 아니라 세 가지입니다.

위치	의미	시험에서 확인하는 내용
Upstream	상류 압력	1차 차단 경계에 작용하는 압력
Cavity	밸브 내부 압력	Seat Leakage 및 압력 전달 여부
Downstream	하류 압력	2차 차단 경계에 작용하는 압력

이 구조 때문에 DBB 시험은 일반적인 단일 차단 밸브의 시험보다 압력 관계를 세밀하게 해석할 필요가 있습니다.

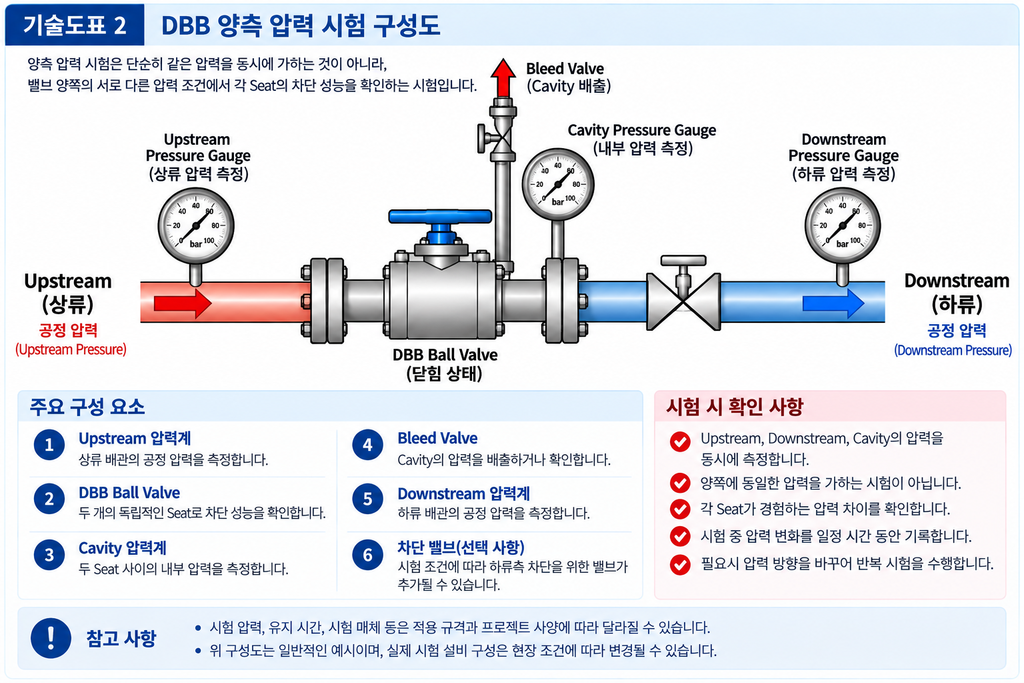

양측 압력을 동시에 고려한다는 의미

여기서 말하는 양측 압력 시험은 단순히 Upstream과 Downstream에 같은 압력을 동시에 가한다는 의미로 이해해서는 안 됩니다.

중요한 것은 밸브 양쪽에 압력이 존재하는 조건에서 각각의 Seat가 어떤 압력 차이를 경험하는지를 확인하는 것입니다.

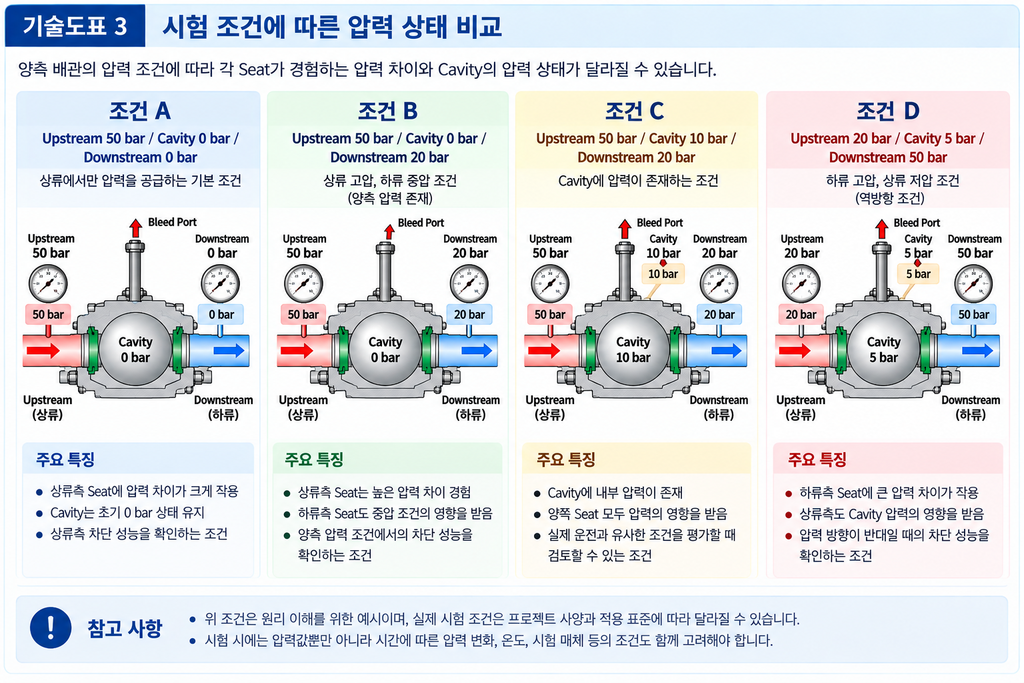

예를 들어 다음과 같은 조건을 생각할 수 있습니다.

이처럼 양쪽 배관의 압력이 서로 다르면 각각의 Seat에 작용하는 압력 방향과 크기도 달라질 수 있습니다.

따라서 DBB 기능을 평가할 때는 단순한 시험 압력보다 압력 경계가 어떻게 형성되는지를 확인하는 것이 중요합니다.

DBB 시험에서 Cavity Pressure가 중요한 이유

DBB의 핵심적인 특징 중 하나는 두 차단 경계 사이의 Cavity를 별도로 확인할 수 있다는 것입니다.

예를 들어 Upstream에 높은 압력을 가하고 Downstream을 저압 상태로 유지한 경우 Cavity Pressure가 예상보다 빠르게 상승한다면 Upstream Seat를 통한 유체 유입 가능성을 검토해야 합니다.

반대로 Cavity의 압력 변화가 Downstream 조건과 함께 변한다면 Downstream Seat의 차단 상태도 확인할 필요가 있습니다.

따라서 Cavity Pressure는 단순한 측정값이 아니라 두 Seat의 차단 상태를 판단하는 중요한 진단 데이터가 됩니다.

[DBB 밸브의 Cavity Leakage를 확인하는 방법]

한쪽 압력 시험만으로 부족할 수 있는 이유

한쪽에서만 압력을 가하는 시험은 특정 방향의 Seat 차단 성능을 확인하는 데 유용합니다.

그러나 실제 공정에서는 압력이 항상 한 방향으로만 존재하지 않습니다.

예를 들어 배관의 운전 상태가 변경되면서 기존의 Downstream이 새로운 Upstream 역할을 할 수도 있습니다.

또한 압력 조건이 반전되거나 양쪽 배관에 잔압이 존재할 수도 있습니다.

이때 Seat의 압력 작용 방향이 달라질 수 있으므로 한 방향에서 확인한 결과만으로 모든 운전 조건을 대표하기 어려울 수 있습니다.

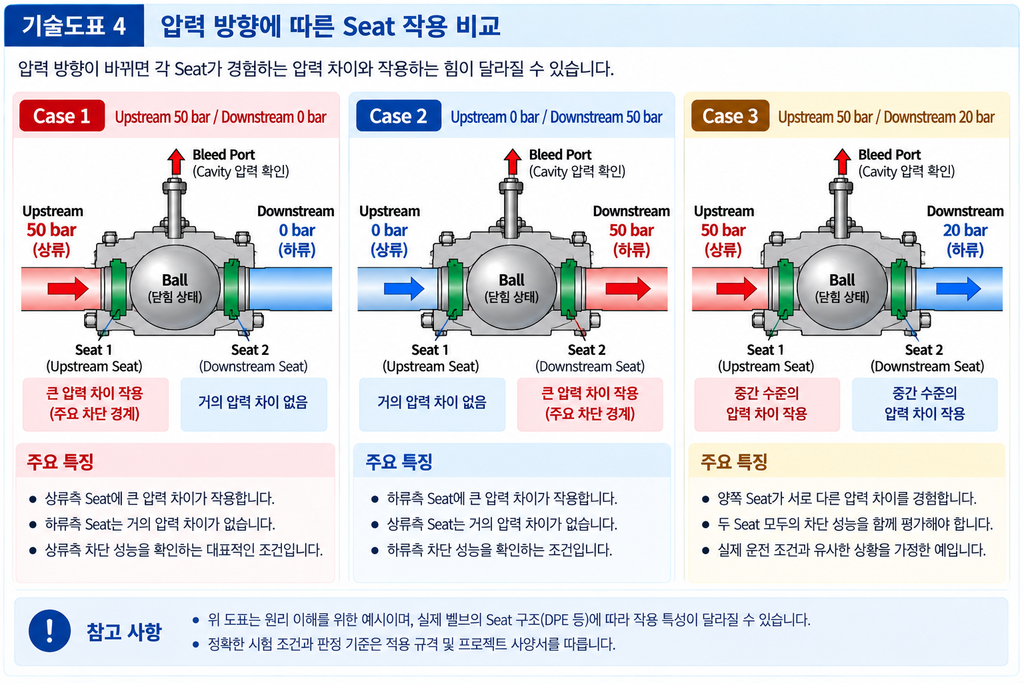

압력 방향이 바뀌면 무엇이 달라지는가

Seat의 구조가 압력 방향에 따라 다르게 작동한다면 Upstream과 Downstream을 바꾸었을 때 Seat에 작용하는 힘도 달라질 수 있습니다.

개념적으로 다음과 같이 볼 수 있습니다.

DPE 구조에서는 압력 조건을 더 세밀하게 봐야 한다

앞선 글에서 설명한 Double Piston Effect(DPE)가 적용된 Seat는 Cavity Pressure 역시 Seat 작동에 영향을 줄 수 있습니다.

따라서 다음 세 압력의 관계를 함께 봐야 합니다.

Upstream Pressure

Downstream Pressure

Cavity Pressure

예를 들어 Cavity Pressure가 상승하면 Seat에 추가적인 압력이 작용할 수 있으며, 이 압력은 Seat의 접촉력이나 차단 특성에 영향을 줄 수 있습니다.

따라서 DBB 시험에서는 Cavity Pressure를 단순히 “0에 가까워야 하는 값”으로만 보는 것이 아니라 시간에 따른 변화 패턴을 분석하는 것이 중요합니다.

[Ball Valve의 Double Piston Effect와 DBB 기능의 관계]

양측 압력 시험의 기본적인 데이터 구성

시험 데이터를 기록할 때는 최소한 다음과 같은 항목을 구분하는 것이 좋습니다.

측정 항목	기록 목적
시험 시작 압력	초기 조건 확인
Upstream Pressure	상류측 압력 유지 상태 확인
Downstream Pressure	하류측 압력 조건 확인
Cavity Pressure	내부 압력 변화 확인
시험 시간	압력 유지 상태 확인
Bleed 상태	Cavity 배출 조건 확인
주변 온도	온도 변화에 따른 압력 영향 확인
유체 종류	시험 매체 특성 확인

특히 압력값을 한 번만 기록하는 것보다 일정한 시간 간격으로 기록하면 압력 변화의 방향을 확인하는 데 도움이 됩니다.

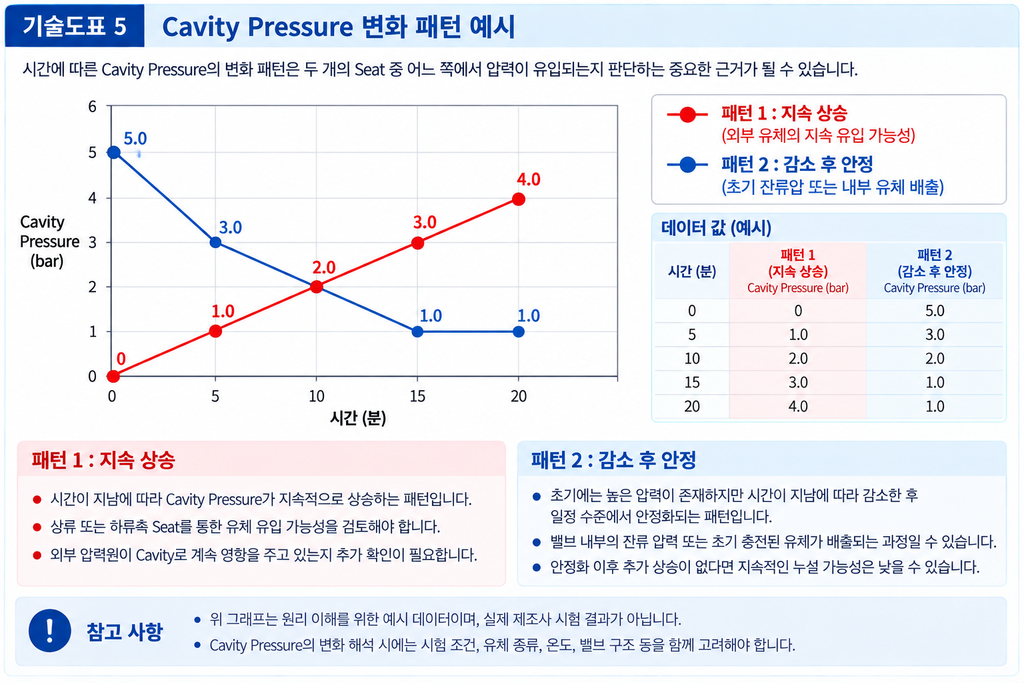

시험 데이터는 압력값 하나보다 변화량이 중요하다

예를 들어 다음과 같은 시험 결과가 있다고 가정해 보겠습니다.

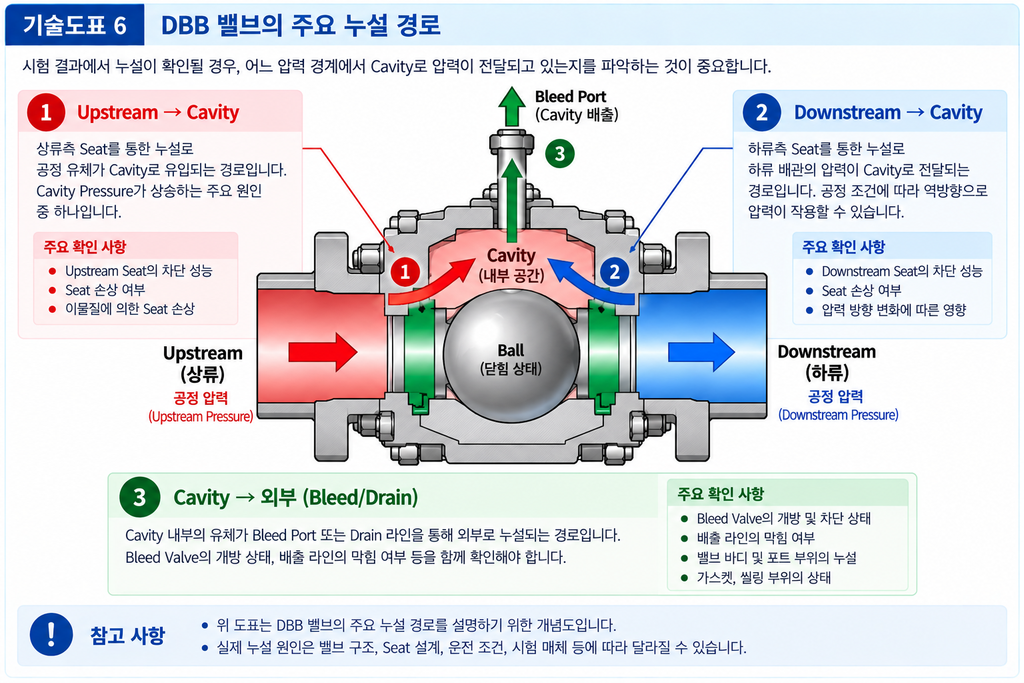

양측 압력 시험에서 확인해야 할 누설 경로

DBB 시험 결과를 분석할 때는 “누설이 있다”는 사실만 확인하는 것보다 어느 방향에서 Cavity로 압력이 전달되고 있는지를 파악하는 것이 중요합니다.

대표적인 검토 방향은 다음과 같습니다.

양측 압력을 적용할 때 시험 순서를 구분해야 하는 이유

시험에서는 압력을 가하는 순서도 중요합니다.

일반적인 개념으로는 다음과 같은 절차를 고려할 수 있습니다.

1. 밸브의 외관 및 설치 상태를 확인합니다.
2. 밸브를 완전히 닫습니다.
3. 시험 매체와 시험 조건을 확인합니다.
4. 한쪽 압력을 설정합니다.
5. 반대쪽 압력 조건을 설정합니다.
6. Cavity Pressure를 확인합니다.
7. 일정 시간 동안 압력 변화를 기록합니다.
8. Bleed 또는 Vent를 통해 Cavity 상태를 확인합니다.
9. 필요한 경우 반대 방향의 압력 조건에서도 동일한 검토를 수행합니다.

다만 실제 시험 압력과 유지 시간, 시험 순서는 적용 규격과 구매 사양에 따라 달라질 수 있으므로 해당 프로젝트의 승인된 시험 절차서와 적용 표준을 우선해야 합니다.

API 6D와 DBB 시험을 연결해서 볼 때의 주의점

DBB 기능을 검토할 때 API 6D와 같은 밸브 관련 표준을 참고할 수 있지만, 표준에서 규정하는 시험과 프로젝트에서 요구하는 추가 시험을 동일하게 보면 안 됩니다.

실제 프로젝트에서는 기본적인 압력 시험 외에 다음과 같은 추가 요구사항이 구매 사양서에 포함될 수 있습니다.

• DBB 기능 확인
• Cavity Pressure 확인
• 양방향 Seat Leakage 확인
• 특정 압력 유지시간
• 특정 시험 매체
• 시험 결과 기록
• 검사 성적서 제출

따라서 “API 6D 밸브이므로 모든 DBB 시험 조건이 자동으로 동일하다”고 판단하기보다는 적용 Edition과 프로젝트 구매 사양서를 함께 확인하는 방식이 적절합니다.

[API 6D와 API 600의 차이점 분석]

시험 중 Cavity Pressure가 상승하면 무엇을 확인해야 하는가

Cavity Pressure가 예상보다 빠르게 상승하는 경우 다음 항목을 순서대로 확인하는 것이 좋습니다.

확인 항목	주요 확인 내용
시험 압력	실제 적용 압력이 설정값과 일치하는지
Seat Leakage	상·하류 Seat의 누설 가능성
Bleed Valve	Bleed Valve의 개방 및 차단 상태
배출 라인	배출 경로의 막힘 여부
온도	시험 중 온도 변화 여부
계기	Pressure Gauge 및 Transmitter 상태
Seat 구조	DPE 또는 Self-Relieving 구조
Cavity Volume	내부 잔류 유체의 양

특히 Cavity Pressure가 상승한다고 해서 즉시 Seat Leakage로 결론을 내리는 것은 적절하지 않습니다.

시험 매체가 액체인 경우 온도 변화나 초기 잔류 압력도 함께 검토해야 합니다.

양측 압력 시험과 실제 운전 조건의 차이

공장 시험 결과가 정상이라고 해서 현장 운전 중 모든 상황에서 동일한 압력 거동이 나타나는 것은 아닙니다.

공장 시험과 실제 운전에는 다음과 같은 차이가 있을 수 있습니다.

구분	공장 시험	현장 운전
유체	지정된 시험 매체	실제 공정 유체
온도	시험 조건	공정 운전 온도
압력 변화	통제된 조건	지속적인 변동 가능
배관 구성	시험 설비	실제 배관 시스템
열 영향	제한적	공정에 따라 큼
밸브 작동	시험 절차에 따라 수행	반복 운전

따라서 DBB 밸브를 실제 설비에 적용할 때는 공장 시험 결과와 함께 실제 공정의 압력·온도 조건을 별도로 검토하는 것이 중요합니다.

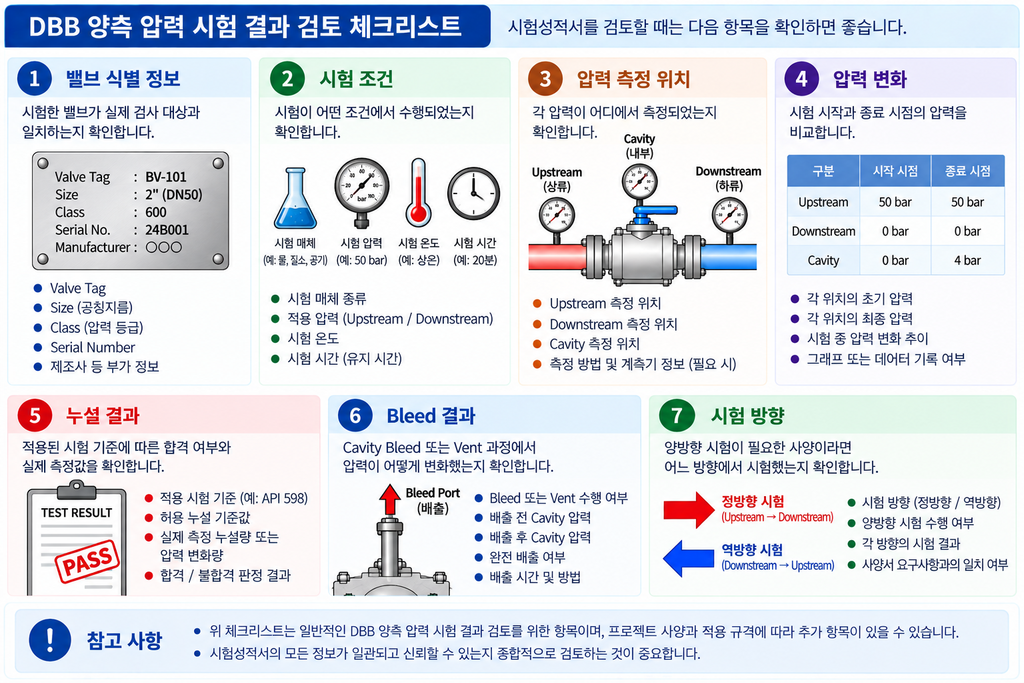

DBB 양측 압력 시험 결과를 검토할 때의 체크리스트

마무리

DBB 밸브의 차단 성능을 제대로 평가하려면 단순히 한쪽에 시험 압력을 가한 뒤 누설 여부만 확인하는 것보다 Upstream, Downstream, Cavity 사이의 압력 관계를 함께 분석하는 것이 중요합니다.

특히 양쪽 배관에 서로 다른 압력이 존재하는 공정에서는 압력 방향에 따라 Seat에 작용하는 힘과 차단 조건이 달라질 수 있습니다.

또한 DPE와 같은 Seat 구조가 적용된 밸브에서는 Cavity Pressure가 Seat 작동에 영향을 줄 수 있으므로 시험 데이터를 단순한 압력값 하나로 판단해서는 안 됩니다.

결국 DBB 시험에서 중요한 것은 얼마의 압력을 가했는가보다 그 압력이 어느 압력 경계에 작용했고, 시험 시간 동안 Cavity Pressure가 어떻게 변화했는가를 확인하는 것입니다.
