Ball Valve의 Double Piston Effect와 DBB 기능의 관계

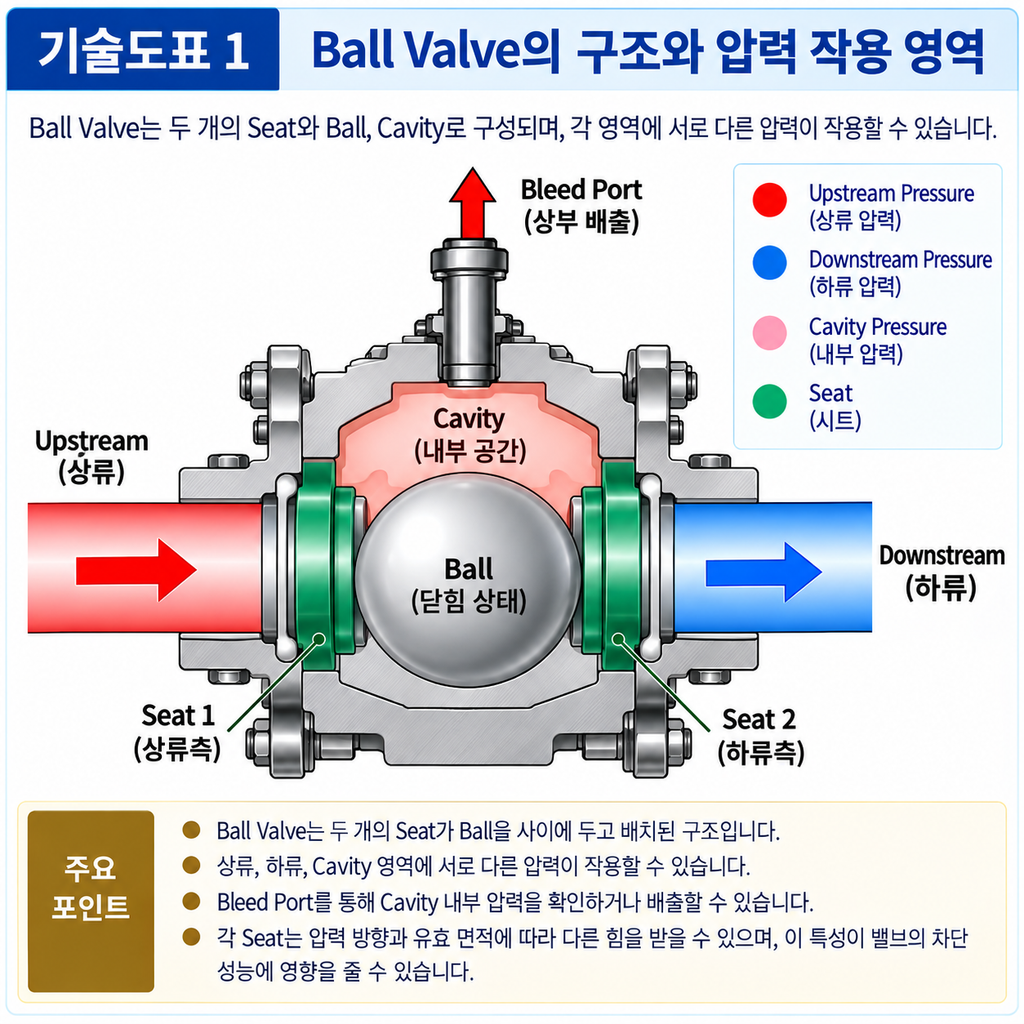

Ball Valve에서 Seat는 단순히 Ball과 접촉해 유체를 차단하는 부품이 아닙니다. 공정 압력이 어느 방향에서 작용하는지, Seat의 유효 면적이 어떻게 구성되어 있는지에 따라 Seat에 발생하는 힘이 달라지며, 이 특성이 밸브의 차단 성능과 Cavity Pressure 관리에 직접적인 영향을 줄 수 있습니다.

특히 Trunnion Mounted Ball Valve에서 자주 언급되는 Double Piston Effect(DPE)는 Cavity Pressure와 Seat의 작동 관계를 이해하는 데 중요한 개념입니다.

DPE를 정확하게 이해하려면 단순히 “양쪽 방향에서 Seat가 밀린다”는 식으로 접근하기보다 압력이 어느 공간에 존재하고 어느 면적에 작용하는가를 기준으로 살펴봐야 합니다.

Double Piston Effect란 무엇인가

Double Piston Effect는 밸브의 Seat가 특정 압력 조건에서 Line Pressure뿐만 아니라 Cavity Pressure의 영향을 받아 Ball 방향으로 추가적인 힘을 형성할 수 있는 구조적 특성을 의미합니다.

이를 단순화하면 다음과 같이 표현할 수 있습니다.

압력에 의해 발생하는 힘 = 압력 × 유효 면적

따라서 Seat에 작용하는 압력의 크기뿐 아니라 압력이 작용하는 면적과 방향이 중요합니다.

Trunnion Mounted Ball Valve의 양쪽 Seat가 이러한 압력 작용 특성을 갖도록 설계되면 한쪽 배관의 압력뿐 아니라 Cavity 내부의 압력 변화도 Seat 작동에 영향을 줄 수 있습니다.

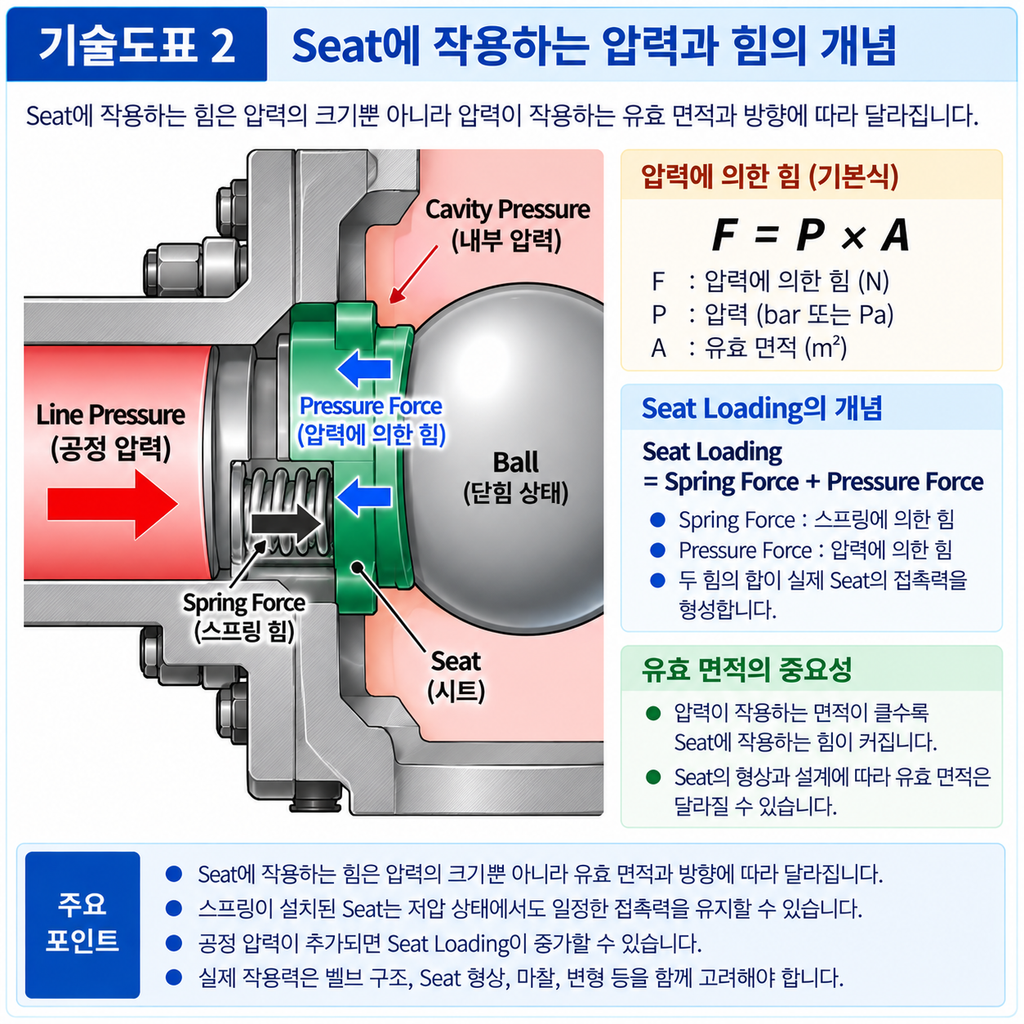

Seat에 작용하는 압력은 왜 중요한가

Ball Valve의 Seat는 단순히 고정된 고무 패킹처럼 생각하기 쉽지만 실제로는 압력에 따라 움직이거나 접촉력이 변화하도록 설계되는 경우가 많습니다.

예를 들어 Seat 후면에 Spring이 설치되어 있다면 밸브가 저압 상태에서도 Ball과 일정한 접촉력을 유지하도록 할 수 있습니다.

여기에 공정 압력이 추가되면 압력이 Seat의 특정 면적에 작용하면서 추가적인 Seat Loading이 발생할 수 있습니다.

개념적으로는 다음과 같은 관계를 생각할 수 있습니다.

Spring Force + Pressure Force = Seat Loading

따라서 실제 Seat의 접촉력은 Spring의 힘만으로 결정되지 않습니다.

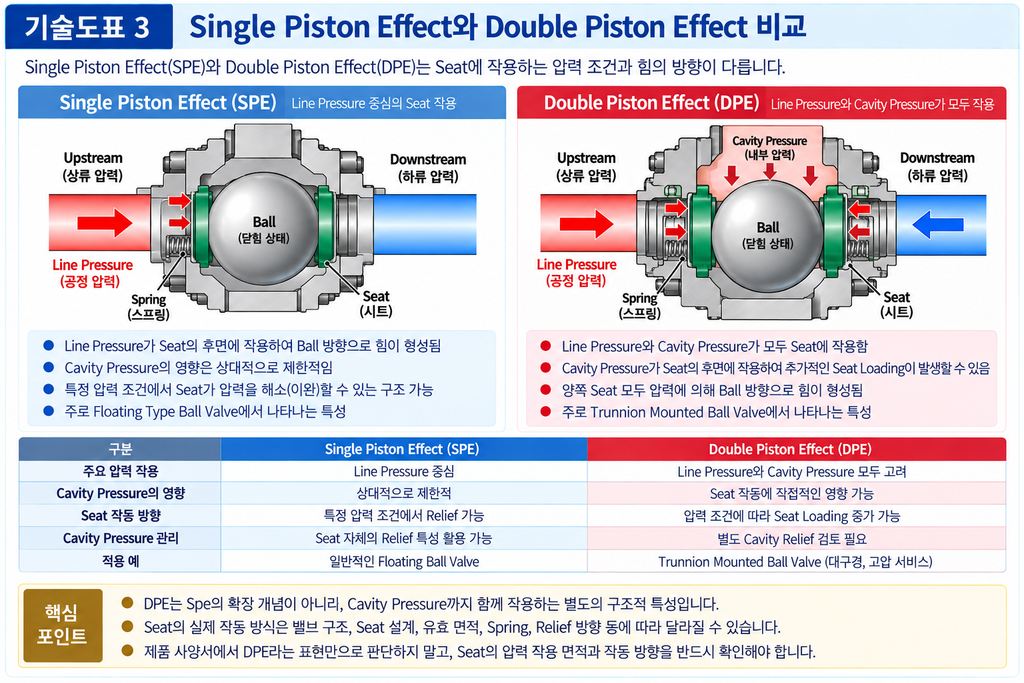

Single Piston Effect와 Double Piston Effect의 차이

DPE를 이해하려면 먼저 Single Piston Effect(SPE)와 비교하는 것이 도움이 됩니다.

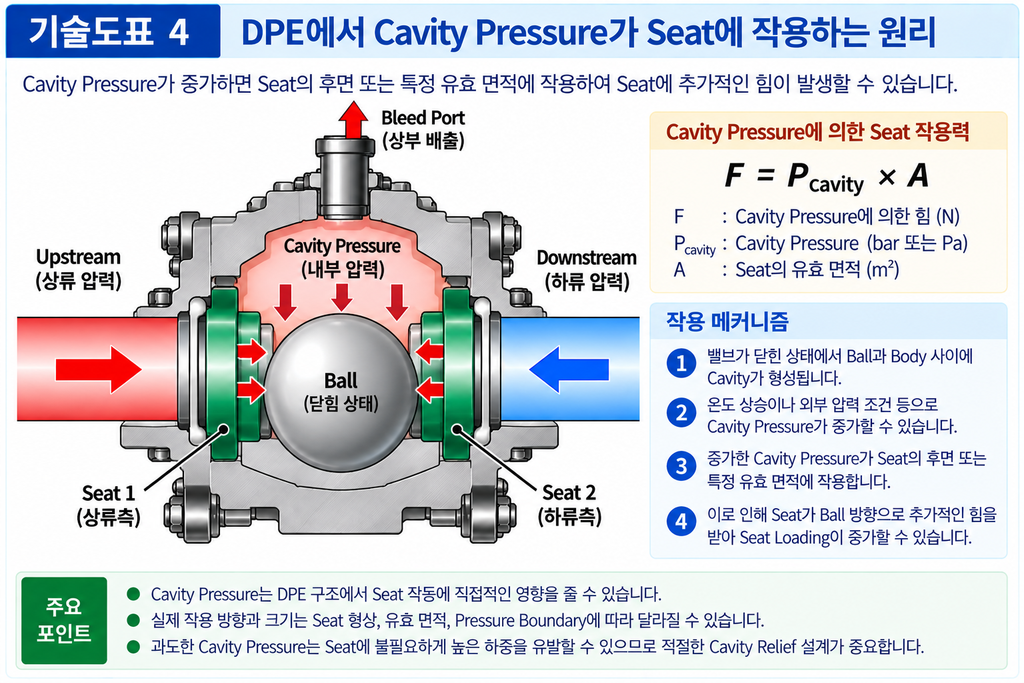

DPE에서 Cavity Pressure는 어떻게 작용하는가

DPE를 이해하는 핵심은 Cavity Pressure입니다.

Ball Valve가 완전히 닫힌 상태에서는 Ball과 Body 사이에 Cavity가 형성됩니다. 이 공간에 유체가 갇힌 상태에서 온도 상승이나 외부 압력 조건 등의 영향으로 Cavity Pressure가 증가할 수 있습니다.

이때 Cavity Pressure가 Seat의 후면 또는 특정 유효 면적에 작용하면 Seat에 추가적인 힘이 발생할 수 있습니다.

[DBB 밸브의 Cavity Pressure 발생 원인과 해소 방법]

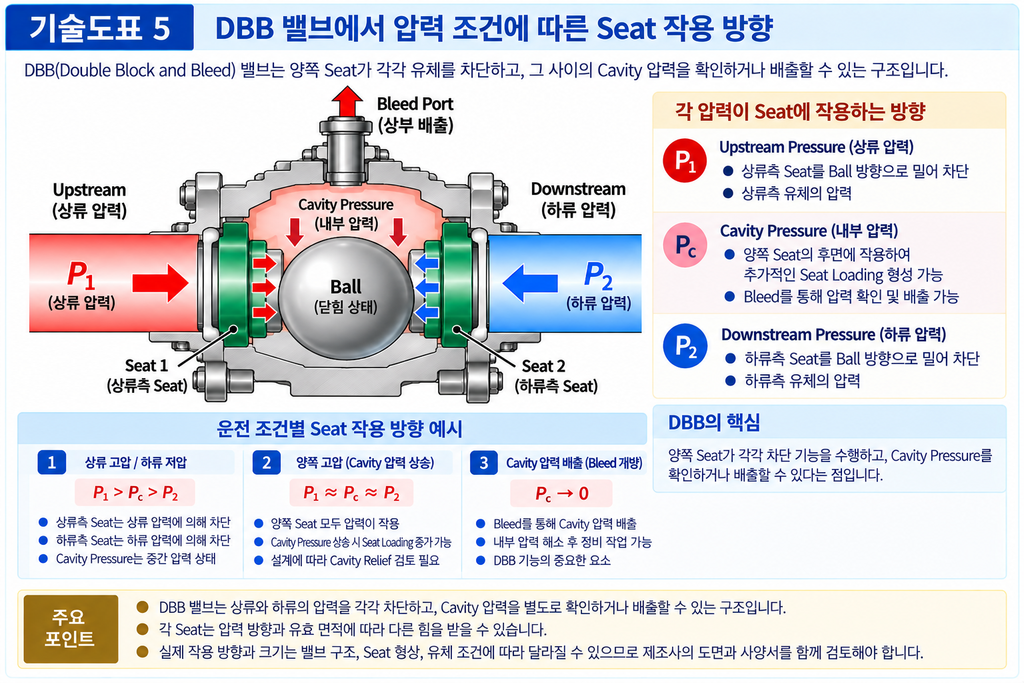

DPE가 DBB 기능과 연결되는 이유

DBB의 핵심은 하나의 밸브 안에서 양쪽 차단 요소가 각각 유체를 차단하고, 그 사이의 Cavity를 별도로 확인하거나 배출할 수 있도록 하는 것입니다.

이때 양쪽 Seat가 각각 어떤 압력에 반응하는지가 중요합니다.

예를 들어 다음과 같은 구조를 생각할 수 있습니다.

Upstream → Seat → Ball → Seat → Downstream

Ball이 닫힌 상태에서 Upstream에 높은 압력이 존재하고 Downstream이 저압 상태라면 Upstream Seat에는 Line Pressure가 작용합니다.

반면 Cavity 내부의 압력이 상승하면 Cavity 측에서도 Seat에 압력이 작용할 수 있습니다.

따라서 DBB 밸브에서는 다음 세 가지 압력을 함께 고려해야 합니다.

압력	주요 의미
Upstream Pressure	상류 배관의 공정 압력
Downstream Pressure	하류 배관의 공정 압력
Cavity Pressure	Ball과 Body 사이에 형성된 내부 압력

이 세 압력의 관계를 이해해야 Seat가 어느 방향으로 힘을 받는지 판단할 수 있습니다.

DPE가 항상 장점만 의미하는 것은 아니다

DPE는 특정 조건에서 Seat Loading을 증가시키는 구조적 특성을 가질 수 있지만, 이를 단순히 “DPE가 있으면 더 좋은 밸브”라고 판단해서는 안 됩니다.

Cavity Pressure가 과도하게 상승하면 Seat에 불필요하게 높은 하중이 작용할 가능성이 있기 때문입니다.

예를 들어 고온의 액체가 Cavity에 갇힌 경우를 생각해 볼 수 있습니다.

따라서 DPE 구조에서는 Cavity Pressure를 적절하게 관리하는 설계가 함께 검토되어야 합니다.

Self-Relieving Seat와 DPE를 혼동하면 안 되는 이유

DBB 관련 기술자료에서 DPE와 Self-Relieving Seat가 함께 언급되는 경우가 많지만 두 개념을 동일하게 보면 안 됩니다.

DPE는 압력이 Seat의 양쪽 또는 특정 면적에 작용하면서 발생하는 Seat 작동 특성을 설명하는 개념입니다.

반면 Self-Relieving Seat는 Cavity Pressure가 일정 조건에 도달했을 때 Seat가 압력을 특정 방향으로 해소할 수 있도록 설계된 특성과 관련됩니다.

따라서 다음과 같이 구분하는 것이 좋습니다.

구분	DPE	Self-Relieving Seat
핵심 개념	압력에 따른 Seat 작용 특성	Cavity Pressure Relief 특성
주요 관심 대상	Seat Loading	Cavity Pressure
압력 방향	설계된 유효 면적에 따라 결정	설정된 Relief 방향에 따라 결정
DBB와의 관계	차단 상태의 Seat 거동에 영향	Cavity Pressure 관리에 영향
검토 목적	Seat 작동 및 차단 특성 이해	과도한 Cavity Pressure 방지

실제 밸브에서는 여러 기능이 하나의 Seat 설계에 동시에 반영될 수 있으므로 제조사의 단면도와 설계 설명서를 확인하는 것이 가장 정확합니다.

DPE Seat에서 압력 균형을 어떻게 이해해야 하는가

Seat의 작동을 이해할 때는 압력의 절대값만 보는 것보다 압력 차이와 유효 면적의 조합을 보는 것이 중요합니다.

예를 들어 다음과 같은 단순화된 조건을 가정할 수 있습니다.

• Line Pressure = 50 bar
• Cavity Pressure = 10 bar
• Seat 유효 면적 = 20 cm²

이 경우 압력 차이는 40 bar입니다.

압력에 의해 발생하는 힘은 단순화하면 다음과 같이 계산할 수 있습니다.

F = ΔP × A

여기서

• F = 압력에 의한 힘
• ΔP = 압력 차이
• A = 유효 면적

입니다.

다만 실제 밸브의 Seat Force를 계산할 때는 단순한 압력 차이만 적용해서는 안 됩니다. Seat의 형상, 압력 작용 면적, Spring Force, 마찰 및 변형 등을 함께 고려해야 합니다.

위 계산은 압력과 면적의 관계를 이해하기 위한 개념적인 예시입니다.

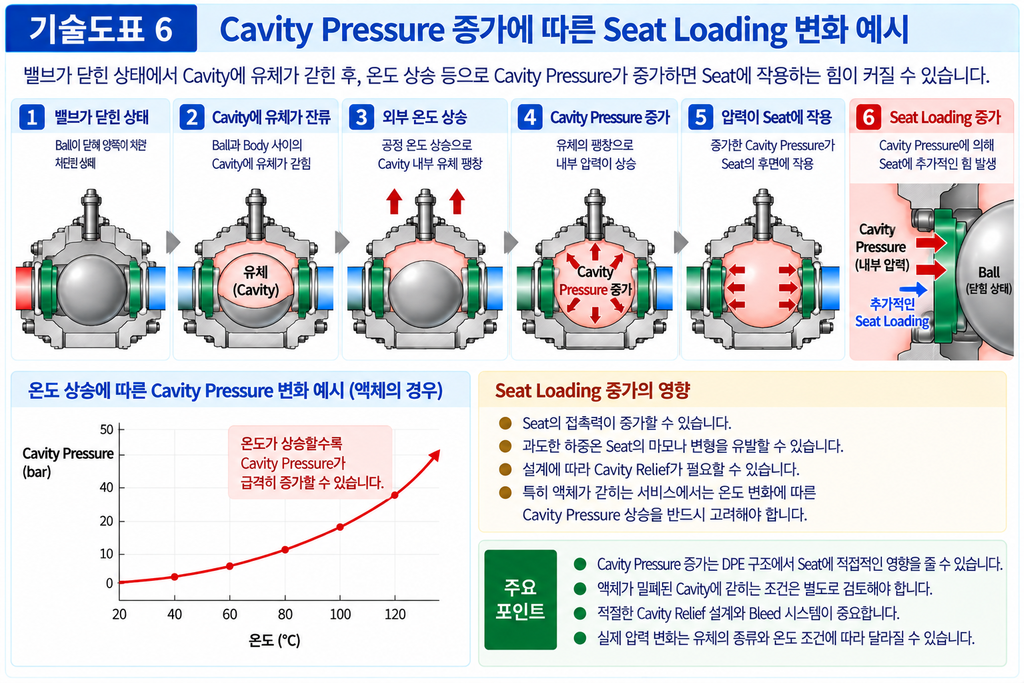

DPE와 Cavity Overpressure의 관계

DPE를 이해하면 Cavity Overpressure가 왜 중요한지도 자연스럽게 연결됩니다.

Cavity Pressure가 높아지면 Seat에 작용하는 압력이 증가할 수 있습니다. 이때 밸브의 설계가 Cavity Pressure를 적절하게 Relief할 수 있도록 되어 있지 않다면 Seat Loading이 증가할 가능성이 있습니다.

따라서 고온 액체 서비스나 높은 압력의 공정에서는 다음 항목을 함께 검토해야 합니다.

검토 항목	확인 목적
Cavity Volume	갇힌 유체의 양 확인
유체 상태	액체 또는 기체 여부
운전 온도	Cavity Pressure 상승 가능성
Seat 구조	DPE 또는 Relief 구조 확인
Cavity Relief	압력 해소 경로 확인
Bleed System	수동 또는 외부 배출 가능 여부
설계 압력	예상 최대 압력 검토

특히 액체가 밀폐된 Cavity에 갇히는 조건은 별도로 검토할 필요가 있습니다.

[DBB 밸브의 Cavity Pressure 발생 원인과 해소 방법]

DPE와 DBB 시험의 관계

DPE 구조가 적용된 DBB 밸브의 성능을 평가할 때는 단순히 밸브가 닫히는지를 확인하는 것만으로 충분하지 않습니다.

양쪽 Seat가 각각 차단 기능을 수행하는지 확인하고, Cavity Pressure를 측정하거나 Bleed를 통해 내부 상태를 확인하는 절차가 필요할 수 있습니다.

시험에서는 일반적으로 다음과 같은 데이터를 함께 확인하는 것이 유용합니다.

Upstream Pressure

상류에서 밸브에 가해지는 시험 압력입니다.

Downstream Pressure

하류 측 압력 조건입니다.

Cavity Pressure

두 Seat 사이에 형성된 공간의 압력입니다.

Pressure Holding Time

일정 시간 동안 압력이 어떻게 변화하는지 확인하는 데 사용됩니다.

Bleed Response

Cavity Bleed를 개방했을 때 압력이 어떻게 변화하는지 확인합니다.

이러한 데이터를 함께 보면 Seat Leakage와 Cavity Pressure의 관계를 보다 명확하게 판단할 수 있습니다.

[밸브 Seat Leakage 시험 방법 비교]

DPE 적용 밸브 선정 시 확인해야 할 기술자료

실제 프로젝트에서 DPE가 적용된 Ball Valve를 선정할 때는 제조사에 다음 자료를 요청하는 것이 좋습니다.

자료	확인 내용
Valve Section Drawing	Seat와 Ball의 구조
Seat Drawing	Seat의 압력 작용 면적
Pressure Rating	압력 등급
Seat Design Description	Seat 작동 방식
Cavity Relief Description	Cavity 압력 해소 방식
DBB Test Procedure	DBB 시험 방법
Seat Leakage Test	차단 성능 확인 방법
Pressure Test Record	시험 압력과 결과
Material Specification	주요 부품 재질

특히 Seat 단면도와 Cavity Relief 설명자료는 DPE를 실제로 이해하는 데 매우 중요합니다.

제품 카탈로그의 “DPE Seat”라는 표현만으로 실제 작동 방향까지 판단하는 것은 적절하지 않습니다.

현장에서 DPE 관련 문제를 확인하는 방법

DPE 적용 밸브에서 예상하지 못한 Cavity Pressure나 작동 문제가 발생했다면 다음 순서로 확인할 수 있습니다.

1단계

현재 Upstream, Downstream, Cavity Pressure를 각각 측정합니다.

2단계

밸브의 Seat 구조와 제조사 도면을 확인합니다.

3단계

DPE 적용 여부와 압력 작용 방향을 확인합니다.

4단계

Cavity Pressure Relief 구조를 확인합니다.

5단계

Bleed Valve와 배출 라인의 상태를 확인합니다.

6단계

온도 변화와 공정 조건의 변화를 확인합니다.

7단계

필요한 경우 Seat Leakage 시험 결과와 비교합니다.

이 과정을 통해 단순한 계기 문제인지, Cavity Pressure 문제인지, Seat Leakage 문제인지 구분할 수 있습니다.

DPE를 평가할 때 피해야 할 단순한 판단

DPE에 대한 가장 흔한 오해 중 하나는 DPE가 적용되면 항상 양쪽 Seat의 차단 성능이 동일하게 증가한다고 보는 것입니다.

실제 Seat의 작동은 압력 방향, 유효 면적, Spring Force, Seat Geometry 등에 의해 결정됩니다.

또한 DPE와 DBB 역시 같은 개념이 아닙니다.

DBB는 밸브의 차단 및 Bleed 기능에 관한 시스템적 개념이고, DPE는 Seat의 압력 작용 특성에 관한 구조적 개념으로 구분해서 이해하는 것이 적절합니다.

핵심 정리

항목	핵심 내용
DPE	Cavity와 Line Pressure가 Seat 작동에 영향을 줄 수 있는 구조적 특성
DBB	양쪽 차단과 Cavity Bleed를 이용한 Isolation 방식
Seat Force	압력, 유효 면적, Spring Force 등의 영향을 받음
Cavity Pressure	DPE Seat의 작동에 영향을 줄 수 있음
Self-Relieving Seat	Cavity Pressure를 특정 방향으로 해소하도록 설계된 Seat 특성
설계 검토	압력 방향과 Seat 구조를 함께 확인해야 함
시험 검토	Upstream, Downstream, Cavity Pressure를 함께 확인하는 것이 유리함

마무리

Ball Valve의 Double Piston Effect는 단순한 제품 옵션이나 마케팅 용어로 이해하기보다 압력이 Seat의 어느 면적에 어떤 방향으로 작용하는지를 설명하는 구조적 개념으로 접근하는 것이 중요합니다.

특히 Trunnion Mounted Ball Valve에서 DPE를 적용할 경우 Cavity Pressure가 Seat 작동에 영향을 줄 수 있으므로, DBB 기능을 평가할 때는 양쪽 Line Pressure뿐 아니라 Cavity Pressure까지 함께 검토해야 합니다.

또한 DPE와 Self-Relieving Seat는 서로 관련될 수 있지만 동일한 개념은 아니므로 각각의 역할을 구분해서 확인해야 합니다.

결국 DPE가 적용된 DBB 밸브를 선정할 때 가장 중요한 것은 DPE라는 명칭 자체가 아니라 Seat의 압력 작용 방향, 유효 면적, Cavity Pressure Relief 방식 및 실제 시험 조건을 확인하는 것입니다.
