Trunnion Mounted Ball Valve의 DBB 기능 구현 원리

Trunnion Mounted Ball Valve는 고압 및 대구경 배관에서 널리 사용되는 Ball Valve 구조로, Ball을 상·하부의 Trunnion이 지지하는 방식으로 설계됩니다. 특히 양쪽 Seat가 독립적으로 차단 기능을 수행하도록 구성할 수 있기 때문에 Double Block and Bleed(DBB) 기능을 구현하는 데 적합한 구조로 평가됩니다.

다만 Trunnion Mounted Ball Valve라고 해서 모든 제품이 동일한 방식으로 DBB 기능을 구현하는 것은 아닙니다. 실제 차단 성능은 Ball의 지지 구조뿐 아니라 Seat 설계, 압력 작용 방향, Seat의 이동 방식, Cavity Pressure Relief 구조 등에 의해 결정됩니다.

따라서 DBB 밸브를 이해하려면 먼저 Trunnion Mounted Ball Valve의 구조와 Seat 작동 원리를 구분해서 살펴볼 필요가 있습니다.

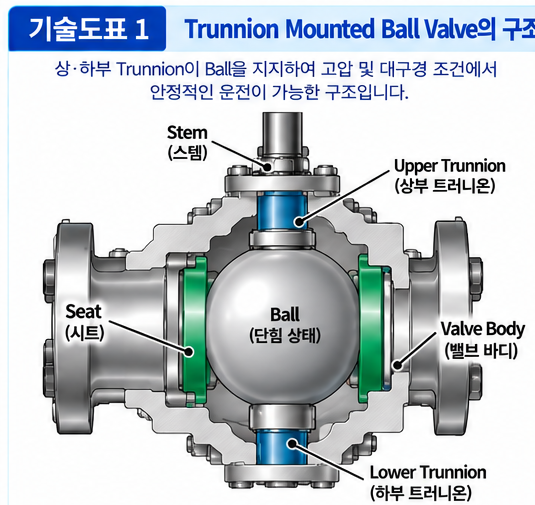

Trunnion Mounted Ball Valve의 기본 구조

Trunnion Mounted Ball Valve는 Ball이 배관의 압력이나 유체 하중에 의해 자유롭게 움직이지 않도록 상부와 하부에서 지지하는 구조를 갖습니다.

일반적인 구성은 다음과 같습니다.

구성 요소	주요 기능
Ball	유체의 통로를 개폐
Upper Trunnion	Ball 상부를 지지하고 회전력을 전달
Lower Trunnion	Ball 하부를 지지
Seat	Ball과 접촉하여 유체를 차단
Valve Body	내부 압력을 유지하고 주요 부품을 보호
Stem	Actuator의 회전력을 Ball에 전달
Cavity	Ball과 Body 사이에 형성되는 내부 공간
Bleed Port	Cavity 내부 압력 또는 잔류 유체를 배출

이 구조에서 중요한 부분은 Ball을 Trunnion이 지지한다는 점입니다.

Ball의 하중을 Trunnion이 분담하기 때문에 고압 및 대구경 조건에서 Seat에 전달되는 기계적 부담을 줄이는 데 유리합니다.

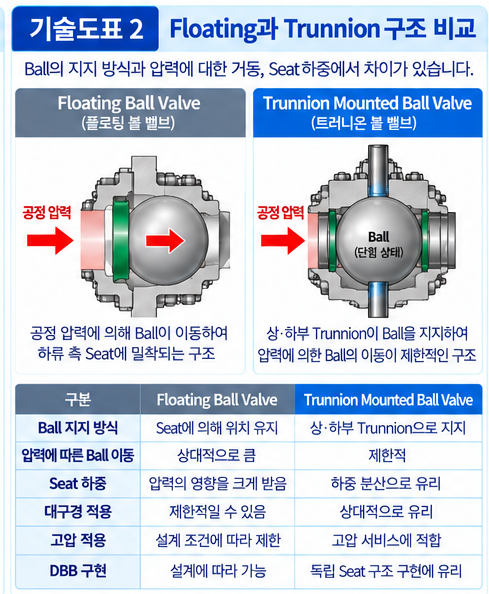

Floating Ball Valve와 구조적으로 다른 점

Trunnion Mounted Ball Valve를 이해하려면 Floating Ball Valve와의 차이를 먼저 구분할 필요가 있습니다.

여기서 주의할 점은 Floating과 Trunnion의 차이가 곧바로 DBB 성능의 우열을 의미하지 않는다는 것입니다.

DBB 기능은 Ball의 지지 방식만으로 결정되는 것이 아니라 Seat가 각각 독립적으로 차단 기능을 수행하도록 설계되었는지가 핵심입니다.

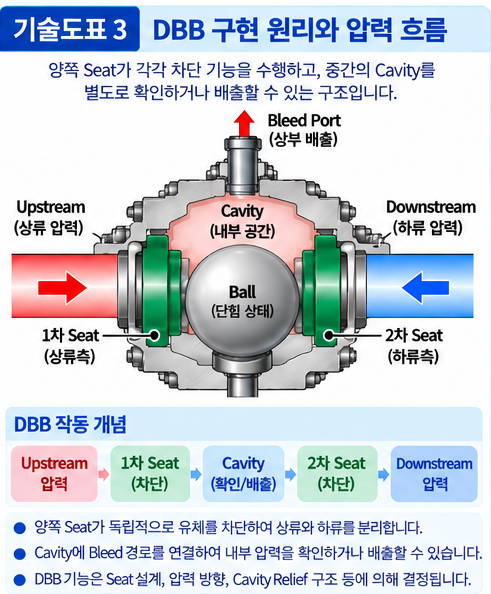

Trunnion Mounted Ball Valve에서 DBB가 구현되는 원리

DBB의 기본적인 개념은 하나의 밸브 안에서 양쪽 차단 요소가 각각 유체를 차단하고, 그 사이의 공간을 별도로 감시하거나 배출할 수 있도록 하는 것입니다.

Trunnion Mounted Ball Valve에서는 일반적으로 Ball 양쪽에 Seat가 배치됩니다.

밸브가 완전히 닫히면 다음과 같은 구조가 됩니다.

Upstream → Seat → Ball → Seat → Downstream

각 Seat가 독립적으로 차단 기능을 수행하면 Upstream과 Downstream의 유체가 서로 분리됩니다.

그리고 Ball과 Body 사이의 Cavity에는 별도의 Bleed 경로를 연결할 수 있습니다.

따라서 전체적인 개념은 다음과 같이 정리할 수 있습니다.

Upstream 압력 → 1차 Seat → Cavity → 2차 Seat → Downstream

이 구조에서 Cavity를 별도로 Bleed할 수 있으면 양쪽 Seat의 차단 상태를 확인할 수 있습니다.

[Double Block and Bleed와 Double Isolation and Bleed의 차이]

Trunnion 구조가 DBB 설계에 적합한 이유

Trunnion Mounted 구조가 DBB 밸브에 많이 사용되는 이유 중 하나는 고압 조건에서 Ball과 Seat에 작용하는 하중을 관리하기 용이하기 때문입니다.

Ball이 Trunnion에 의해 지지되면 유체 압력으로 인해 Ball이 크게 이동하는 것을 제한할 수 있습니다.

이로 인해 다음과 같은 설계가 가능합니다.

• 대구경 Ball의 안정적인 지지
• 높은 차압 조건에서 Ball 위치 유지
• Seat에 전달되는 불필요한 기계적 하중 감소
• 양쪽 Seat의 독립적인 차단 구조 구현
• Cavity Pressure를 별도로 관리하는 구조 적용

그러나 실제 제품의 차단 성능은 제조사의 Seat 설계와 압력 등급, 재질, 가공 정밀도 등에 따라 달라질 수 있습니다.

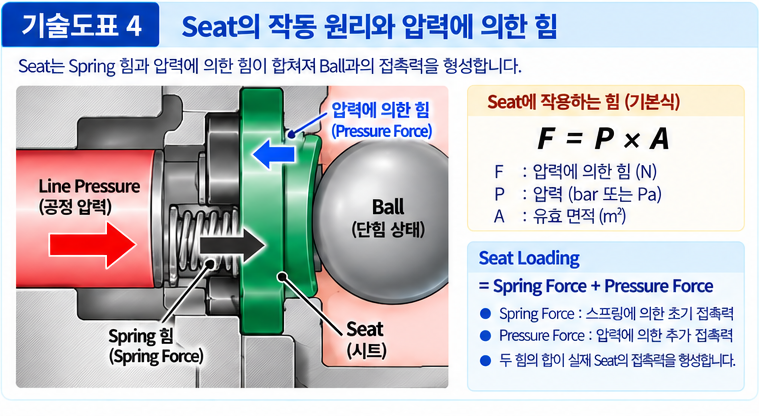

Seat는 어떻게 Ball을 차단하는가

Trunnion Mounted Ball Valve의 DBB 기능을 이해할 때 가장 중요한 부분 중 하나가 Seat입니다.

밸브가 닫히면 Ball의 구면과 Seat가 접촉하면서 유체의 통로를 차단합니다.

이때 Seat가 항상 동일한 방향으로 움직이는 것은 아닙니다.

대표적으로 공정 압력에 의해 Seat가 Ball 쪽으로 밀리는 구조와 Spring 등의 기계적 힘을 이용해 초기 접촉력을 확보하는 구조를 조합할 수 있습니다.

따라서 실제 Seat 작동을 분석할 때는 다음 요소를 함께 확인해야 합니다.

검토 요소	확인 내용
Spring	초기 Seat 접촉력 형성 여부
Line Pressure	공정 압력이 Seat 작동에 미치는 영향
Cavity Pressure	내부 압력이 Seat에 작용하는 방향
Seat Piston Area	압력에 의해 발생하는 힘의 크기
Seat Material	온도와 압력에서의 밀봉 성능
Seat Travel	압력 변화에 따른 Seat 이동 범위

이러한 요소의 조합에 따라 Seat가 Cavity Pressure를 어떻게 처리하는지가 결정됩니다.

Cavity Pressure와 Seat 작동의 관계

Trunnion Mounted Ball Valve에서는 Cavity Pressure가 Seat의 작동 방향에 영향을 줄 수 있습니다.

예를 들어 Cavity 내부의 압력이 상승하면 Seat 후면에 작용하는 압력도 증가할 수 있습니다.

이때 Seat의 압력 작용 면적이 어떻게 설계되어 있는지에 따라 Ball과 Seat 사이의 접촉력이 변할 수 있습니다.

따라서 동일한 Trunnion Mounted Ball Valve라 하더라도 Seat 설계가 다르면 Cavity Pressure에 대한 반응 역시 달라질 수 있습니다.

이 부분은 앞서 살펴본 Cavity Pressure 문제와 직접 연결됩니다.

[DBB 밸브의 Cavity Pressure 발생 원인과 해소 방법]

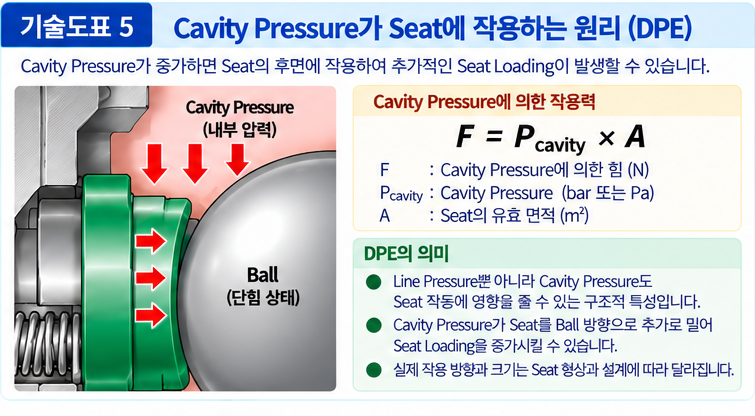

Double Piston Effect와 Trunnion Seat 구조

Trunnion Mounted Ball Valve의 DBB 기능을 설명할 때 자주 등장하는 개념이 Double Piston Effect입니다.

DPE는 Seat에 작용하는 압력 방향과 면적의 관계에 따라 Cavity Pressure가 Seat 작동에 영향을 미칠 수 있는 구조를 설명할 때 사용됩니다.

특히 Cavity Pressure가 상승했을 때 Seat가 Ball 방향으로 추가적인 힘을 받을 수 있는지 여부를 검토해야 합니다.

이를 단순화하면 다음과 같은 관계로 볼 수 있습니다.

압력 × 유효 면적 = Seat에 작용하는 힘

따라서 Seat 설계에서는 단순히 공칭 압력만 확인하는 것이 아니라 압력이 어느 면적에 작용하는지를 함께 검토해야 합니다.

이러한 압력 작용 원리는 DBB 밸브의 실제 차단 특성을 이해하는 데 중요한 요소입니다.

[Ball Valve의 Double Piston Effect와 DBB 기능의 관계]

DBB 상태에서 Cavity를 별도로 확인하는 이유

Trunnion Mounted Ball Valve가 완전히 닫힌 상태에서는 양쪽 Seat가 각각 차단 기능을 수행합니다.

그러나 외부에서 Ball의 위치만 확인해서는 각각의 Seat가 실제로 완전히 차단하고 있는지 판단하기 어렵습니다.

이때 Cavity Bleed 또는 Vent 경로를 이용하면 Cavity의 압력 변화를 확인할 수 있습니다.

예를 들어 Upstream에 압력이 존재하고 Downstream이 대기압 또는 저압 상태라고 가정하면 다음과 같은 검사가 가능합니다.

상태	Upstream	Cavity	Downstream
정상 차단	압력 유지	낮은 압력	저압
Upstream Seat 누설	압력 유지	압력 상승	저압
Downstream Seat 영향	압력 유지	조건에 따라 변화	압력 존재
Bleed 개방	압력 유지	압력 배출	저압

다만 실제 시험 방법과 허용 누설량은 적용되는 설계 기준과 구매 사양에 따라 달라지므로 해당 밸브의 검사 절차를 별도로 확인해야 합니다.

[DBB 밸브의 Cavity Leakage를 확인하는 방법]

Trunnion Mounted Ball Valve의 DBB 설계에서 확인해야 할 사항

DBB 기능을 목적으로 Trunnion Mounted Ball Valve를 선정할 때는 다음 항목을 확인하는 것이 좋습니다.

Seat 구성

양쪽 Seat가 독립적인 차단 기능을 수행하도록 설계되어 있는지 확인해야 합니다.

Seat 압력 작용 방향

Upstream, Downstream, Cavity의 압력이 Seat에 어느 방향으로 작용하는지 확인해야 합니다.

Cavity Pressure Relief

Cavity Pressure가 상승했을 때 어떤 방식으로 압력을 해소하도록 설계되어 있는지 확인해야 합니다.

Bleed 및 Drain 구성

Bleed Port의 위치와 연결 규격, 배출 계통을 확인해야 합니다.

DPE 적용 여부

Seat가 Cavity Pressure에 어떻게 반응하는지 제조사의 구조 자료를 통해 확인해야 합니다.

시험 조건

DBB 기능에 대한 공장 시험이 어떤 조건으로 수행되는지 확인해야 합니다.

실제 사양서에서 확인해야 할 항목

밸브 구매 사양서를 검토할 때 단순히 다음과 같이 기재되어 있는지만 확인해서는 부족합니다.

DBB Valve

실제 설계 검토에서는 다음과 같은 항목을 구체적으로 확인하는 것이 좋습니다.

항목	확인 내용
Valve Type	Trunnion Mounted Ball Valve
Nominal Size	적용 배관 크기
Pressure Class	설계 압력 등급
Seat Type	Seat 구조 및 작동 방식
DBB	Double Block and Bleed 기능
DPE	Double Piston Effect 적용 여부
Cavity Relief	Cavity Pressure 해소 방식
Bleed Connection	Bleed Port 규격
Drain Connection	Drain 구성
Seat Leakage Test	적용 시험 기준
Fire Safe	필요 시 적용 시험 기준
Material	Body, Ball, Seat, Stem 등 주요 재질

이러한 항목을 확인하면 동일하게 DBB라고 표시된 밸브라도 실제 구조상의 차이를 비교할 수 있습니다.

Trunnion Mounted Ball Valve에서 주의해야 할 설계 포인트

DBB 기능을 적용한다고 해서 모든 운전 조건에서 동일한 차단 성능을 기대해서는 안 됩니다.

특히 다음과 같은 조건에서는 별도의 검토가 필요합니다.

고온 유체

밸브 내부에 유체가 갇힌 상태에서 온도가 상승하면 Cavity Pressure가 증가할 수 있습니다.

고압 액체

액체는 압축성이 낮기 때문에 밀폐된 Cavity에서 압력 상승이 크게 발생할 수 있습니다.

가연성 유체

Bleed 또는 Vent 과정에서 배출되는 유체의 안전한 처리 방법을 검토해야 합니다.

독성 유체

대기로 직접 배출하는 방식이 적합하지 않을 수 있으므로 폐쇄형 배출 시스템을 검토해야 합니다.

극저온 서비스

온도 변화에 따른 Seat 재질과 밀봉 구조의 변화를 별도로 검토해야 합니다.

Trunnion Mounted Ball Valve의 DBB 기능을 평가하는 방법

현장에서 DBB 기능을 평가할 때는 단순히 밸브가 닫히는지 확인하는 것보다 압력 조건을 함께 관찰하는 것이 중요합니다.

다음과 같은 항목을 순차적으로 확인할 수 있습니다.

1. 밸브의 완전 폐쇄 상태를 확인합니다.
2. Upstream 및 Downstream 압력을 기록합니다.
3. Cavity Pressure를 확인합니다.
4. Bleed 또는 Vent 경로를 이용해 Cavity 상태를 확인합니다.
5. 시간에 따른 Cavity Pressure 변화를 기록합니다.
6. 압력이 재상승하는 경우 Seat Leakage 가능성을 검토합니다.
7. 제조사 시험 데이터와 현장 결과를 비교합니다.

이렇게 하면 단순한 개폐 동작과 실제 차단 성능을 구분해서 평가할 수 있습니다.

마무리

Trunnion Mounted Ball Valve의 DBB 기능은 단순히 Ball 양쪽에 Seat가 설치되어 있다는 사실만으로 설명할 수 없습니다.

Ball을 지지하는 Trunnion 구조, 양쪽 Seat의 독립적인 차단 기능, Seat에 작용하는 압력 방향, Cavity Pressure Relief 방식과 Bleed 구조가 함께 작동하면서 DBB 기능이 구현됩니다.

특히 고압 및 대구경 배관에서는 Ball과 Seat에 작용하는 하중을 어떻게 관리하는지가 중요하기 때문에 밸브 선정 단계에서 구조적인 특성을 확인해야 합니다.

결국 Trunnion Mounted Ball Valve의 DBB 성능을 판단할 때는 DBB라는 명칭 자체보다 Seat 구조와 압력 작용 관계, Cavity Pressure 관리 방식, 그리고 실제 시험 조건을 함께 확인하는 것이 중요합니다.

다음 DBB 관련 글에서는 이 글에서 언급한 Double Piston Effect가 실제로 Seat에 어떤 힘을 발생시키는지를 중심으로 살펴볼 수 있습니다.
