Blowdown Valve의 구조와 운전 원리

Blowdown Valve는 배관이나 압력용기, 공정설비 내부에 존재하는 유체를 의도적으로 배출하기 위해 설치되는 밸브입니다. 일반적인 Isolation Valve가 유체의 흐름을 차단하거나 개방하는 역할에 집중한다면, Blowdown Valve는 설비 내부의 압력과 유체를 안전하게 낮추거나 제거하는 목적을 갖습니다.

산업 플랜트에서는 정비를 위한 설비 격리, 압력 제거, 비상 감압, 배관 내부의 잔류 유체 제거 및 공정 전환 등의 상황에서 Blowdown 계통이 사용됩니다.

특히 고압 가스나 탄화수소 계열 유체를 취급하는 설비에서는 Blowdown 과정에서 유체가 급격하게 팽창하면서 큰 유량과 소음, 진동, 온도 저하가 발생할 수 있습니다. 따라서 단순히 “배출용 밸브”로만 접근하기보다 배출 목적, 감압속도, 유체 상태 변화, 하류 배관 및 배출설비까지 하나의 시스템으로 설계하는 것이 중요합니다.

Blowdown Valve와 일반 Isolation Valve의 차이

두 밸브 모두 배관의 유체 흐름을 제어할 수 있지만 설계 목적은 다릅니다.

구분	Isolation Valve	Blowdown Valve
주요 목적	유체 차단	설비 내부 유체 및 압력 제거
일반적인 운전	개방 또는 폐쇄 상태 유지	필요 시 개방하여 배출
주요 검토사항	차단성, 누설, 압력등급	배출량, 감압속도, 소음, 온도
유체 상태 변화	상대적으로 제한적	압력강하에 따른 상태 변화 가능
하류 시스템	일반 배관	Blowdown Header, Flare 등과 연결 가능
비상운전	경우에 따라 사용	중요한 역할을 할 수 있음

Blowdown Valve는 일반적인 차단밸브보다 운전 목적이 명확하기 때문에 밸브 자체뿐 아니라 배출되는 유체를 어디로 보내고 어떤 속도로 압력을 낮출 것인지가 중요한 설계 변수가 됩니다.

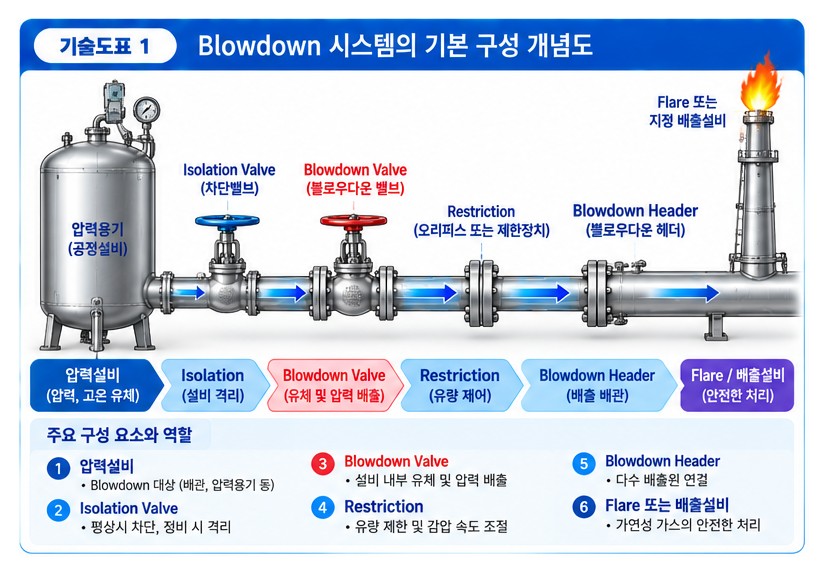

Blowdown 시스템의 기본 구성

전형적인 Blowdown 계통은 설비에서 배출되는 유체를 안전한 장소나 처리설비로 보내도록 구성합니다.

개념적으로는 다음과 같은 흐름으로 이해할 수 있습니다.

압력설비 → Isolation → Blowdown Valve → Restriction 또는 하류 배관 → Blowdown Header → Flare 또는 지정 배출설비

실제 플랜트 구성은 유체의 종류와 설비 목적에 따라 달라질 수 있습니다.

예를 들어 가연성 가스를 처리하는 공정에서는 배출된 가스를 대기로 직접 방출하기보다 적절한 처리 또는 연소 시스템으로 연결하는 방식을 검토할 수 있습니다.

Blowdown Valve를 사용하는 주요 목적

Blowdown은 하나의 목적만을 위해 설치되는 것이 아닙니다.

대표적인 목적은 다음과 같습니다.

• 설비 내부 압력 제거
• 정비 전 잔류압력 제거
• 비상 상황에서의 감압
• 배관 및 장치 내부 유체 제거
• 공정 전환 시 잔류 유체 제거
• 설비 격리 후 잔압 제거

이 중 비상 감압 목적의 Blowdown은 설비의 안전 설계와 직접 연결될 수 있기 때문에 감압시간과 배출량에 대한 별도의 검토가 필요합니다.

Blowdown의 핵심은 감압속도입니다

Blowdown에서 중요한 변수 중 하나는 설비 내부 압력이 얼마나 빠르게 감소하는가입니다.

압력을 빠르게 낮추면 비상 상황에서 위험한 압력상태를 벗어나는 데 도움이 될 수 있지만, 동시에 다음과 같은 현상이 발생할 수 있습니다.

높은 배출유량 → 급격한 팽창 → 온도 저하 → 소음 및 진동 증가 → 하류 배관 영향

따라서 무조건 빠르게 감압하는 것이 목표가 되는 것은 아닙니다.

설비의 설계압력, 유체 특성, 배출설비의 용량 및 안전 요구사항을 고려하여 적절한 감압 프로파일을 설정해야 합니다.

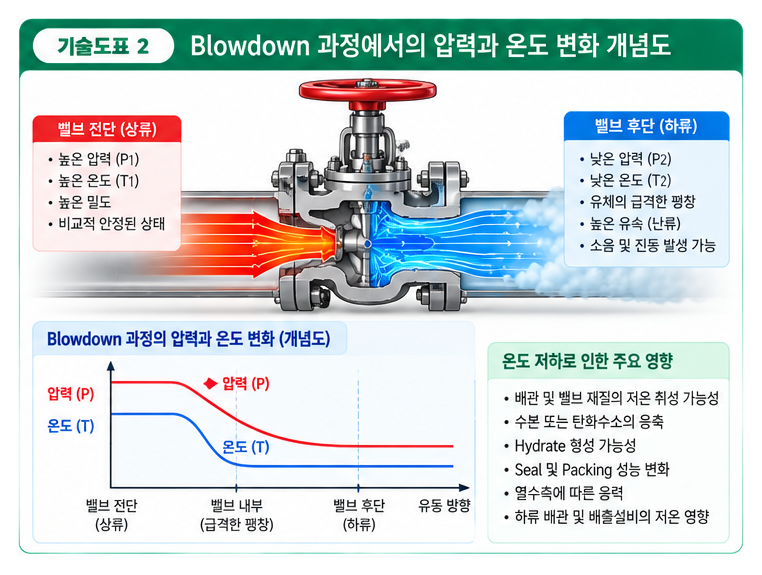

Blowdown 과정에서 온도가 낮아지는 이유

고압의 기체가 밸브를 통과하면서 압력이 급격히 감소하면 유체의 온도가 크게 낮아질 수 있습니다.

특히 천연가스나 탄화수소 계열 가스와 같이 압축성이 중요한 유체에서는 압력강하 과정에서 온도 저하를 충분히 검토해야 합니다.

온도 저하가 과도하면 다음과 같은 문제가 발생할 수 있습니다.

• 저온 취성 가능성
• 배관 및 밸브 재질의 저온 영향
• 수분 또는 탄화수소의 응축
• Hydrate 형성 가능성
• Seal 및 Packing 성능 변화
• 열수축에 따른 응력

따라서 Blowdown Valve의 재질 선정에서는 정상 운전온도만 확인해서는 충분하지 않을 수 있습니다.

Joule-Thomson 효과와 Blowdown

가스의 압력 변화와 온도 변화 관계를 이해할 때 Joule-Thomson 효과도 참고할 수 있습니다.

실제 Blowdown은 비정상적인 압력 변화와 팽창이 동시에 발생하는 복잡한 과정이므로 단순한 정상상태의 밸브 계산만으로 모든 온도변화를 설명할 수는 없습니다.

특히 고압 가스 시스템에서는 다음 요소를 함께 고려해야 합니다.

• 압력
• 온도
• 가스 조성
• 팽창 특성
• 감압시간
• 밸브 개도
• 하류 압력
• 열전달

따라서 중요한 Blowdown 시스템에서는 공정 시뮬레이션 등을 활용하여 감압 과정의 압력과 온도 변화를 검토하는 것이 유용합니다.

Blowdown Valve의 구조적 특징

Blowdown Valve는 적용 목적과 유체에 따라 여러 종류의 밸브가 사용될 수 있습니다.

대표적으로 Ball Valve, Gate Valve, Globe 계열 및 특수 감압용 밸브 등이 검토될 수 있습니다.

하지만 Blowdown 서비스에서는 단순한 밸브 형식보다 고차압에서 발생하는 유동현상을 감당할 수 있는 구조인지가 중요합니다.

검토항목	주요 내용
Body	압력 경계 및 재질
Trim	고속 유체에 대한 내구성
Seat	반복 작동 및 차단성
Stem	작동력 및 밀봉
Packing	배출 유체에 대한 적합성
Actuator	요구 작동시간 및 Fail Position
내부 유로	압력강하 및 유속
하류 연결부	배출 배관과의 적합성

왜 Blowdown Valve의 Trim이 중요한가

고압 유체가 작은 유로를 통과하면 밸브 내부에서 매우 높은 유속이 형성될 수 있습니다.

이 과정에서 침식, 진동, 소음 또는 국부적인 압력저하가 발생할 수 있습니다.

따라서 Blowdown 서비스에서는 Body의 압력등급뿐 아니라 Trim의 형상과 재질을 함께 검토해야 합니다.

특히 유체에 고형물이 포함되어 있거나 액적이 발생할 수 있는 조건에서는 침식 가능성을 추가로 평가해야 합니다.

관련해서 유체 속도 변화가 밸브에 미치는 영향은 [유체 속도 변화에 따른 밸브 트림 손상 원인 분석]과 연결할 수 있습니다.

Blowdown Valve의 Seat 설계

Blowdown Valve는 평상시 폐쇄 상태로 유지되다가 필요할 때 개방되는 경우가 많습니다.

따라서 폐쇄 상태에서의 누설 성능도 중요합니다.

하지만 일반적인 차단밸브와 달리 Blowdown 서비스에서는 반복적인 고차압 작동과 압력 변화에 따른 Seat 손상 가능성도 검토해야 합니다.

특히 밸브를 고차압 상태에서 반복적으로 개방하면 Seat 주변에 높은 유속과 압력변화가 발생할 수 있습니다.

따라서 Seat 재질과 구조는 다음 요소를 기준으로 선정해야 합니다.

압력차 + 유체 특성 + 작동횟수 + 온도 + 차단 요구사항

Double Isolation과 Blowdown의 관계

정비를 위해 설비를 격리해야 하는 경우 하나의 Isolation Valve만 닫는 것보다 이중 차단과 중간부 압력 제거를 조합하는 설계가 사용될 수 있습니다.

이 경우 Blowdown 또는 Bleed 경로를 이용하여 격리된 구간의 잔류압력을 제거할 수 있습니다.

개념적으로는 다음과 같습니다.

Isolation Valve → 격리공간 → Blowdown 또는 Bleed Valve → 안전한 배출계통

이러한 구성에서는 Blowdown Valve가 단순 배출밸브가 아니라 격리 상태를 확인하고 잔류압력을 제거하는 기능과 연결될 수 있습니다.

DBB와 Isolation 기능에 대한 자세한 내용은 [Double Block and Bleed와 Double Isolation and Bleed의 차이]에서 확인할 수 있습니다.

Blowdown Valve와 Cavity Pressure

Ball Valve와 같은 구조에서는 밸브 내부에 유체가 갇히는 Cavity가 존재할 수 있습니다.

온도 상승이나 유체의 팽창으로 Cavity Pressure가 증가하면 밸브의 작동이나 Seat 성능에 영향을 줄 수 있습니다.

이때 별도의 Bleed 또는 Pressure Relief 기능이 사용될 수 있습니다.

따라서 Blowdown 계통을 설계할 때는 메인 배관의 감압뿐 아니라 밸브 내부에 갇힌 유체의 압력도 필요한 경우 검토해야 합니다.

Cavity Pressure의 발생 원인은 [DBB 밸브의 Cavity Pressure 발생 원인과 해소 방법]에서 별도로 다루고 있습니다.

Blowdown과 Flare System

가연성 또는 유해성 가스를 취급하는 플랜트에서는 Blowdown으로 배출되는 유체를 Flare System으로 보내는 구성이 사용될 수 있습니다.

이 경우 Blowdown Valve만 적절하게 선정하는 것으로 끝나지 않습니다.

Flare Header와 연결되는 전체 계통의 용량과 압력, 유량 및 배압을 함께 검토해야 합니다.

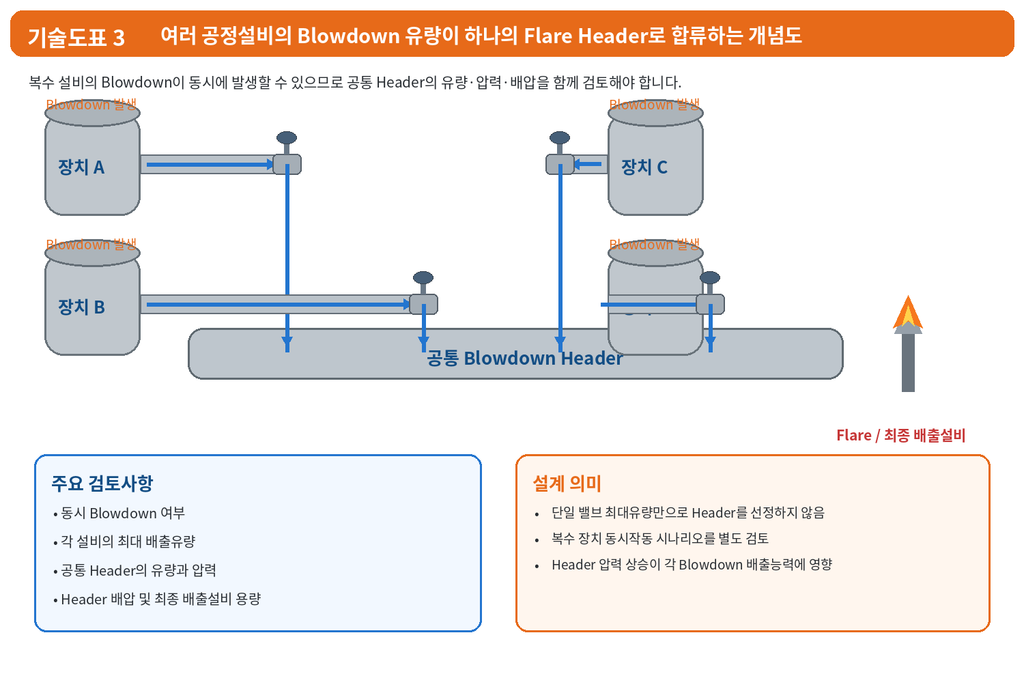

특히 여러 설비에서 동시에 Blowdown이 발생할 가능성이 있다면 Header의 유량과 압력조건이 달라질 수 있습니다.

따라서 단일 밸브의 최대 유량만 기준으로 배출계통을 설계해서는 안 됩니다.

Blowdown Header의 배압이 중요한 이유

Blowdown Valve의 하류 압력이 높아지면 밸브 전후 차압이 감소합니다.

그 결과 동일한 밸브 개도에서도 배출유량이 감소할 수 있습니다.

따라서 Blowdown 계산에서는 다음 관계를 함께 검토해야 합니다.

설비 압력 → Blowdown Valve → 하류 배압 → Header 압력 → 최종 배출설비

특히 여러 장치가 공통 Header를 사용하는 경우 다른 장치에서 발생한 배출이 Header 압력을 상승시킬 가능성까지 검토해야 합니다.

Blowdown Valve의 Cv 선정

Blowdown Valve 역시 유량 용량을 검토해야 하며, 필요한 경우 Cv 또는 이에 상응하는 유량계수를 이용하여 밸브 용량을 평가할 수 있습니다.

그러나 일반적인 액체 제어밸브와 달리 고압 가스의 Blowdown은 압축성 유동이므로 단순한 액체용 Cv 식을 그대로 적용해서는 안 됩니다.

압력비가 커지면 초크 유동이 발생할 가능성이 있으며, 이때 하류 압력을 더 낮추더라도 유량이 같은 비율로 증가하지 않을 수 있습니다.

따라서 가스 Blowdown에서는 다음 요소를 함께 검토해야 합니다.

• 상류 압력
• 하류 압력
• 온도
• 가스 조성
• 비열비
• 압축성 계수
• 밸브 Cv
• 초크 유동 여부
• 감압시간

초크 유동을 고려해야 하는 이유

고압 가스가 밸브와 같은 제한부를 통과할 때 압력비가 일정 수준 이상으로 커지면 유체의 유속이 음속 조건에 도달할 수 있습니다.

이러한 조건에서는 하류 압력을 추가로 낮춰도 유량 증가가 제한될 수 있습니다.

이를 초크 유동이라고 합니다.

따라서 Blowdown Valve의 유량을 계산할 때 단순히 상류와 하류의 압력차만 사용하는 것은 충분하지 않을 수 있습니다.

특히 비상감압 시스템에서는 감압시간이 안전설계와 연결되므로 정확한 유량 모델을 적용하는 것이 중요합니다.

Blowdown Valve의 작동시간

Blowdown Valve의 작동시간은 시스템의 목적에 따라 중요도가 달라집니다.

비상 감압용 밸브에서는 지정된 시간 안에 요구되는 감압조건을 달성해야 할 수 있습니다.

반면 정비용 Blowdown은 급격한 감압보다 작업자의 안전과 배출조건을 고려하여 단계적으로 운전하는 것이 필요할 수 있습니다.

따라서 액추에이터를 선정할 때는 단순히 밸브를 열 수 있는 토크만 확인하는 것이 아니라 다음 항목을 함께 검토해야 합니다.

항목	검토 내용
작동토크	밸브를 안정적으로 개방할 수 있는가
작동시간	요구 감압시간을 만족하는가
Fail Position	전원 또는 공기 상실 시 위치
공급압력	액추에이터 작동에 필요한 압력
반복횟수	예상 작동주기
환경조건	온도, 습기 및 위험지역 조건

Fail Open과 Fail Close를 어떻게 결정하는가

Blowdown Valve의 Fail Position은 공정의 안전철학에 따라 결정해야 합니다.

일부 비상감압 시스템에서는 비상 시 밸브가 개방되어 설비 압력을 낮추도록 설계할 수 있습니다.

반면 모든 Blowdown Valve를 일률적으로 Fail Open으로 설정하는 것은 적절하지 않습니다.

밸브가 열렸을 때 발생할 수 있는 유체 방출 위험과 설비의 안전철학을 함께 고려해야 하기 때문입니다.

따라서 Fail Open 또는 Fail Close는 밸브 자체의 특성보다 해당 공정의 위험성 평가와 비상운전 전략을 기준으로 결정해야 합니다.

Blowdown Valve에서 발생하는 소음

고압 유체가 작은 유로를 통과하면 높은 수준의 소음이 발생할 수 있습니다.

특히 가스가 큰 압력차를 가지고 감압될 때는 높은 유속과 난류가 발생하면서 상당한 음향에너지가 만들어질 수 있습니다.

소음은 단순히 작업환경상의 문제가 아니라 배관과 밸브에 진동을 유발하는 요인이 될 수 있습니다.

따라서 소음 검토에서는 다음 요소를 함께 봐야 합니다.

압력차 → 유속 → 밸브 내부 난류 → 음향에너지 → 배관 진동

진동과 구조적 안정성

Blowdown 과정에서 발생하는 불안정한 유동은 밸브뿐 아니라 하류 배관에도 영향을 줄 수 있습니다.

특히 배관이 충분히 지지되지 않았거나 방향 변화가 많은 경우 유체력이 배관 구조물에 전달될 수 있습니다.

따라서 고압 Blowdown 계통에서는 다음을 확인해야 합니다.

• 배관 지지구조
• 밸브 중량
• 액추에이터 중량
• 하류 배관 길이
• 엘보 위치
• Header 연결구조
• 동적 하중
• 진동 가능성

Blowdown 과정에서 발생하는 저온 문제

가스가 빠르게 팽창하면 밸브와 하류 배관의 온도가 크게 낮아질 수 있습니다.

이때 단순히 정상 운전온도만 기준으로 재질을 선정하면 실제 Blowdown 조건에서 문제가 발생할 가능성이 있습니다.

따라서 다음 조건을 확인해야 합니다.

정상온도 → Blowdown 최저 예상온도 → 재질의 저온 특성 → Seal 및 Packing 특성

특히 탄소강이나 특정 금속재료는 저온에서 인성이 저하될 가능성이 있기 때문에 실제 예상 최저온도에 대한 검토가 필요합니다.

Blowdown과 Hydrate 문제

천연가스와 같은 수분 함유 가스에서는 급격한 압력 및 온도 변화가 Hydrate 형성 조건에 영향을 줄 수 있습니다.

Hydrate가 생성되면 밸브나 배관의 유로를 제한하거나 막힘을 유발할 가능성이 있습니다.

따라서 가스 Blowdown 시스템에서는 다음 조건을 함께 검토할 필요가 있습니다.

• 가스 내 수분
• 온도
• 압력
• 감압속도
• Hydrate 형성 가능성
• 배관 내 체류구간

Blowdown Valve의 재질 선정

Blowdown 서비스에서는 정상 운전조건뿐 아니라 감압 과정에서 발생하는 최저온도와 유체 상태를 함께 고려해야 합니다.

재질을 선정할 때는 다음 요소가 중요합니다.

항목	검토 내용
Body 재질	압력 및 온도 조건
Trim 재질	고속 유체에 대한 내마모성
Seat	온도와 유체 적합성
Packing	저온 및 유체 적합성
Bolt	저온 인성 및 강도
내부 표면	침식 및 부식 가능성

특히 고온 공정용 재질이라고 해서 Blowdown 최저온도에서도 적합하다고 볼 수 없으므로 온도 범위를 양쪽 방향으로 검토해야 합니다.

Blowdown Valve와 배출 배관의 크기

밸브에서 충분한 배출용량을 확보하더라도 하류 배관이 이를 처리하지 못하면 실제 감압 성능이 제한될 수 있습니다.

따라서 다음 요소를 함께 계산해야 합니다.

Valve Capacity + Downstream Piping Capacity + Header Capacity + Final Disposal Capacity

하류 배관의 직경이 작거나 배관 길이가 길면 마찰손실이 증가할 수 있습니다.

또한 여러 개의 엘보와 피팅이 존재하면 추가적인 압력손실이 발생합니다.

따라서 Blowdown 시스템은 밸브와 배관을 별개의 장치로 보지 않고 전체 유로의 관점에서 검토해야 합니다.

Blowdown 시스템 설계에서 중요한 운전 시나리오

Blowdown 설계에서는 정상상태뿐 아니라 실제로 밸브가 작동할 상황을 정의해야 합니다.

예를 들어 다음과 같은 시나리오를 고려할 수 있습니다.

시나리오	검토사항
정상 정비	잔류압력 제거
계획된 배출	감압속도 및 작업안전
비상감압	요구 감압시간
복수 장치 동시작동	Header 용량
전원 상실	Fail Position
계장공기 상실	액추에이터 동작
밸브 고장	대체 감압수단
하류 배압 상승	실제 배출능력

이러한 시나리오를 사전에 검토해야 Blowdown 시스템의 실제 안전성을 평가할 수 있습니다.

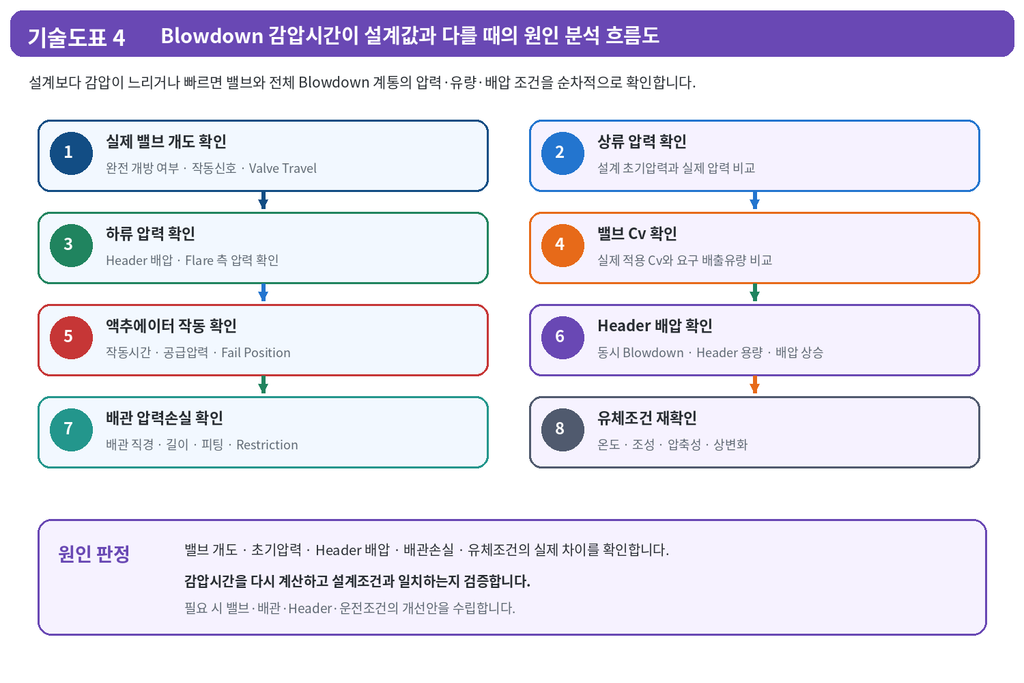

현장에서 Blowdown 성능이 예상과 다른 경우

설계상 감압시간과 실제 감압시간이 크게 다르다면 밸브 자체의 문제뿐 아니라 전체 계통을 확인해야 합니다.

실제 밸브 개도 확인 → 상류압력 확인 → 하류압력 확인 → 밸브 Cv 확인 → 액추에이터 작동 확인 → Header 배압 확인 → 배관 압력손실 확인 → 유체조건 재확인

예를 들어 밸브가 완전히 개방되어 있는데도 감압속도가 느리다면 밸브의 고장만 의심할 것이 아니라 하류 Header의 배압이나 배출 배관의 제한 여부를 확인해야 합니다.

Blowdown Valve 선정 체크리스트

항목	확인
Blowdown 목적 정의	□
정상 및 최대 설비압력 확인	□
유체 조성 확인	□
정상온도 확인	□
예상 최저온도 확인	□
요구 감압시간 확인	□
밸브 용량 계산	□
초크 유동 검토	□
캐비테이션 및 소음 검토	□
Trim 침식 검토	□
Seat 성능 검토	□
액추에이터 작동시간 확인	□
Fail Position 확인	□
하류 배관 압력손실 확인	□
Blowdown Header 배압 확인	□
최종 배출설비 용량 확인	□
재질 및 저온 특성 확인	□
배관 지지 및 진동 검토	□

Blowdown Valve 설계에서 흔히 발생하는 오류

밸브의 최대 유량만 계산하는 경우

실제 감압시간은 밸브뿐 아니라 하류 배관과 Header의 배압에도 영향을 받습니다.

정상 운전온도만 기준으로 재질을 선정하는 경우

급격한 감압으로 인해 예상보다 낮은 온도가 발생할 수 있으므로 최저 예상온도를 함께 확인해야 합니다.

액추에이터의 작동토크만 확인하는 경우

비상감압 시스템에서는 작동시간과 Fail Position도 중요합니다.

밸브와 하류 배관을 따로 설계하는 경우

밸브의 배출용량과 하류 배관의 처리능력이 일치하지 않으면 실제 감압성능이 제한될 수 있습니다.

가스 Blowdown에 액체용 계산식을 그대로 적용하는 경우

압축성 유동과 초크 유동 가능성을 고려해야 합니다.

소음과 진동을 운전 후 문제로 보는 경우

고압 감압 과정에서 발생하는 소음과 동적 하중은 설계 단계부터 검토하는 것이 바람직합니다.

Blowdown Valve의 실무 설계 순서

Blowdown 시스템은 다음과 같은 순서로 검토할 수 있습니다.

1. 감압 목적을 정의합니다.

정비용인지 비상감압용인지 먼저 구분합니다.

2. 설비의 초기 압력과 온도를 확인합니다.

정상 운전조건뿐 아니라 최대 설계조건도 확인합니다.

3. 유체의 조성을 확인합니다.

기체인지 액체인지, 가연성·유해성 여부 및 수분 함유 여부를 확인합니다.

4. 요구 감압시간을 결정합니다.

비상감압인지 계획된 배출인지에 따라 요구조건을 설정합니다.

5. Blowdown 유량을 계산합니다.

압축성 및 비압축성 여부에 따라 적절한 계산방법을 적용합니다.

6. 밸브 크기를 결정합니다.

Cv와 유량조건을 기반으로 적절한 밸브 용량을 검토합니다.

7. 최저온도를 검토합니다.

감압 과정에서 발생할 수 있는 온도저하를 확인합니다.

8. 하류 배관과 Header를 검토합니다.

배압과 압력손실을 포함하여 전체 유로의 용량을 확인합니다.

9. 소음과 진동을 평가합니다.

필요한 경우 소음 저감 및 배관 지지방안을 검토합니다.

10. Fail Position과 운전 로직을 검토합니다.

비상 상황에서 밸브가 어떤 상태로 이동해야 하는지 안전설계와 연계합니다.

결론

Blowdown Valve는 단순히 배관 내부의 유체를 배출하는 밸브가 아닙니다.

고압 유체를 빠르게 감압하는 과정에서는 압력과 온도의 급격한 변화가 발생할 수 있으며, 높은 유속과 압력강하로 인해 소음, 진동, 침식 및 저온 문제가 동시에 발생할 수 있습니다.

특히 가스 Blowdown에서는 압축성 유동과 초크 유동을 고려해야 하며, 액체에서는 캐비테이션과 플래싱 가능성을 검토해야 합니다.

또한 밸브 자체의 용량만으로 감압성능을 판단해서는 안 됩니다. Blowdown Valve → 하류 배관 → Header → 최종 배출설비를 하나의 유체 시스템으로 구성하여 실제 배압과 압력손실을 함께 계산해야 합니다.

재질 선정에서도 정상 운전온도만 확인하는 방식은 충분하지 않습니다. 감압 과정에서 발생할 수 있는 최저온도와 유체 상태 변화를 고려하고, Body와 Trim, Seat, Packing 등 각 부품의 적합성을 검토해야 합니다.

결국 Blowdown Valve의 적절한 설계는 요구 감압시간, 유체 특성, 밸브 용량, 최저온도, 하류 배압, 소음과 진동, 액추에이터 작동 및 배출설비 용량을 종합적으로 검토하는 과정입니다.

특히 비상감압 시스템에서는 밸브 하나의 사양보다 전체 Blowdown 계통이 의도한 시간과 조건에서 실제로 작동할 수 있는지를 확인하는 것이 핵심입니다.
