유체 속도 변화에 따른 밸브 트림 손상 원인 분석

산업용 밸브의 내부 트림은 유체와 직접 접촉하면서 압력과 유속의 영향을 지속적으로 받습니다. 특히 밸브 전후의 압력차가 크거나 유체 속도가 급격하게 변하는 조건에서는 Seat, Disc, Plug, Cage 등의 트림에 침식과 마모가 발생할 수 있습니다.

트림 손상은 단순히 부품의 수명을 단축시키는 데 그치지 않습니다. 손상된 트림은 밸브의 차단 성능과 유량 특성을 변화시키고, 경우에 따라 진동과 소음, 외부 누설 및 제어 불안정으로 이어질 수 있습니다.

따라서 밸브 트림의 손상을 분석할 때는 손상된 부품만 확인하기보다 유체 속도, 압력차, 유로 형상, 유체의 상태, 재질 및 밸브 개도 조건을 함께 분석해야 합니다.

밸브 트림의 역할과 손상에 영향을 주는 요소

트림(Trim)은 일반적으로 밸브 내부에서 유체의 흐름과 차단 기능에 직접 관여하는 부품을 의미합니다.

밸브 종류에 따라 구성은 달라질 수 있지만 대표적으로 Seat, Disc, Plug, Stem, Cage 등이 포함될 수 있습니다.

요소	트림에 미치는 영향
유체 속도	침식 및 마모에 직접적인 영향
압력차	유속 및 국부 압력 변화에 영향
유체 상태	기체, 액체, 2상 유체에 따라 손상 형태 변화
고형물	충격 및 침식 증가
온도	재질 강도와 내마모성에 영향
유체 부식성	부식과 침식의 복합 손상 가능
밸브 개도	유로 면적과 국부 유속 변화
트림 형상	유체 흐름 및 압력 분포 결정
재질	침식 및 부식 저항성 결정

따라서 동일한 밸브라도 실제 운전조건에 따라 트림 수명이 크게 달라질 수 있습니다.

유체 속도가 트림 손상을 증가시키는 원리

밸브 내부에서 유체가 흐를 때 유로가 좁아지면 유체의 속도가 증가할 수 있습니다.

특히 밸브가 부분적으로 개방된 상태에서는 유체가 제한된 면적을 통과하면서 특정 위치에 높은 속도가 집중될 수 있습니다.

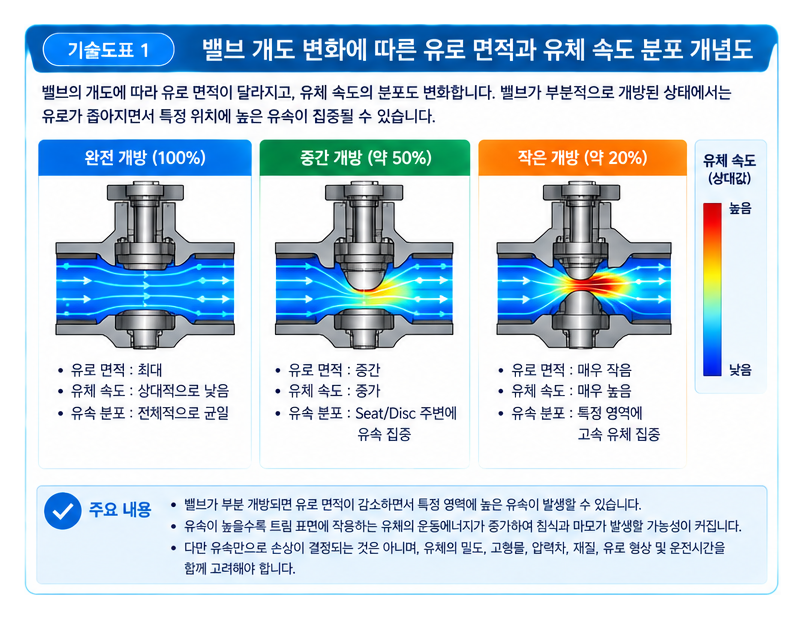

완전 개방, 중간 개방, 작은 개방 상태를 비교하고 유로가 좁아질수록 특정 영역의 유속이 증가하는 모습을 표현합니다.

유속이 증가하면 트림 표면에 작용하는 유체의 운동에너지도 커집니다. 이 상태가 장시간 지속되면 표면의 미세한 손상이 반복적으로 발생하면서 침식이 진행될 수 있습니다.

다만 유속이 높다는 사실만으로 트림 손상이 반드시 발생하는 것은 아닙니다. 유체의 밀도, 고형물 포함 여부, 압력차, 재질, 유로 형상 및 운전시간을 함께 고려해야 합니다.

침식과 부식은 어떻게 다른가

밸브 트림의 표면 손상을 분석할 때 침식(Erosion)과 부식(Corrosion)을 구분하는 것이 중요합니다.

침식은 유체의 흐름이나 유체에 포함된 입자에 의해 재질 표면이 물리적으로 제거되는 현상입니다.

반면 부식은 유체와 재질 사이의 화학적 또는 전기화학적 반응에 의해 재질이 손상되는 현상입니다.

구분	침식	부식
주요 원인	유체 속도, 입자 충돌	화학적 반응
주요 위치	고속 유로 및 방향 변화부	유체 접촉면
표면 형태	국부적인 마모, 홈	변색, 부식공, 표면 열화
속도 영향	매우 큼	환경에 따라 다름
입자 영향	큼	직접 영향은 상대적으로 제한적
대응 방법	유속 및 재질 검토	재질 및 유체 환경 검토

실제 현장에서는 침식과 부식이 동시에 발생하는 경우도 많습니다.

이러한 경우 단순히 “유속이 높아서 손상됐다”고 판단하면 근본적인 원인을 놓칠 수 있습니다.

압력차가 트림 손상에 미치는 영향

밸브 전후의 압력차는 트림의 유체역학적 상태를 결정하는 중요한 변수입니다.

동일한 밸브와 동일한 유체라도 밸브 전후 차압이 증가하면 유체의 속도와 압력 분포가 달라질 수 있습니다.

특히 제어밸브에서는 큰 차압을 하나의 밸브에서 처리할 경우 트림 주변에 높은 속도와 큰 압력 변화가 발생할 수 있습니다.

[밸브 압력 강하가 시스템 효율에 미치는 영향]

따라서 트림 손상 분석에서는 다음 데이터를 함께 확인해야 합니다.

• 밸브 상류 압력
• 밸브 하류 압력
• 밸브 차압
• 정상 유량
• 최대 유량
• 최소 및 최대 개도
• 유체 온도
• 유체 밀도

단순히 밸브의 압력등급만 확인해서는 트림에 실제로 작용하는 유체역학적 조건을 판단하기 어렵습니다.

부분 개방 상태에서 트림 손상이 증가하는 이유

밸브의 부분 개방은 트림 손상 분석에서 특히 중요합니다.

완전 개방 상태에서는 유체가 상대적으로 넓은 유로를 통과하지만, 밸브가 부분적으로 닫히면 유체가 제한된 공간을 통과하게 됩니다.

이 과정에서 특정 부위에 높은 유속이 집중될 수 있습니다.

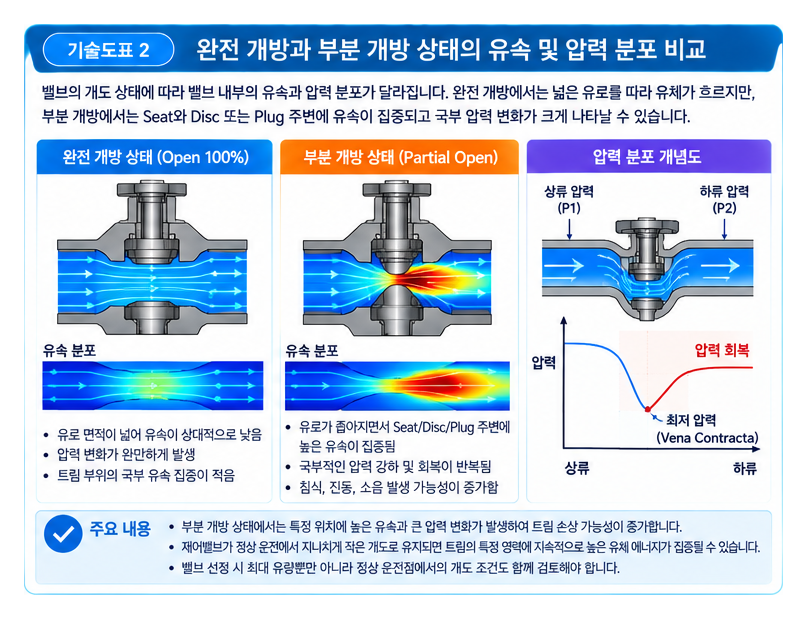

완전 개방에서는 넓은 유로를 따라 유체가 흐르고, 부분 개방에서는 Seat와 Disc 또는 Plug 주변에 유속이 집중되는 개념을 나타냅니다.

특히 제어밸브가 정상 운전에서 지나치게 작은 개도로 유지된다면 트림의 특정 영역에 지속적으로 높은 유체 에너지가 집중될 가능성이 있습니다.

따라서 밸브 선정 시 최대 유량만 확인하는 것이 아니라 정상 운전점에서 밸브가 어느 정도의 개도로 운전되는지도 확인해야 합니다.

고형물이 포함된 유체에서 발생하는 침식

유체에 모래, 금속 입자, 촉매 입자 또는 기타 고형물이 포함되어 있으면 트림의 침식 속도가 증가할 수 있습니다.

고형물 입자가 빠른 속도로 트림 표면에 충돌하면 반복적인 충격으로 표면이 제거될 수 있습니다.

특히 유체의 흐름이 방향을 바꾸는 부위나 유로가 좁아지는 위치에서 이러한 현상이 집중될 수 있습니다.

유체 조건	트림 손상 가능성
깨끗한 액체	상대적으로 낮음
깨끗한 기체	속도와 압력차에 따라 검토
고형물 포함 액체	침식 가능성 증가
고형물 포함 기체	높은 속도에서 침식 가능성 증가
2상 유체	침식 및 진동 등 복합 문제 검토

이 경우에는 단순히 유속만 낮추는 것보다 트림의 재질과 형상, 고형물의 크기와 농도까지 함께 검토해야 합니다.

기체와 액체에서 트림 손상 형태가 다른 이유

기체와 액체는 밀도와 압축성이 다르기 때문에 동일한 속도에서도 트림에 작용하는 조건이 달라질 수 있습니다.

기체는 압력 변화에 따라 밀도가 크게 달라질 수 있으며, 밸브 내부에서 압력이 감소하면서 속도가 크게 증가하는 조건이 발생할 수 있습니다.

액체는 상대적으로 압축성이 낮기 때문에 압력 변화가 유체 속도와 압력 분포에 미치는 영향이 다르게 나타납니다.

따라서 트림 손상 분석에서는 반드시 유체의 종류와 상태를 명확히 해야 합니다.

2상 유체가 트림에 미치는 영향

액체와 기체가 동시에 존재하는 2상 유체는 트림 손상 분석을 더욱 어렵게 만듭니다.

기체와 액체의 속도가 서로 다르게 움직이거나 유로에서 충돌과 분리가 반복될 수 있기 때문입니다.

이 과정에서 진동과 소음이 증가할 수 있으며, 액적이나 고속 유체가 트림 표면에 충격을 가하면서 침식이 발생할 수도 있습니다.

특히 플래싱이나 캐비테이션이 관련된 경우에는 일반적인 단상 유체의 침식과 다른 손상 메커니즘을 검토해야 합니다.

[플래싱과 캐비테이션의 차이점 및 배관 시스템 적용 사례]

캐비테이션에 의한 트림 손상

액체가 밸브를 통과하면서 압력이 급격하게 감소하면 국부적인 압력이 액체의 증기압 이하로 떨어질 수 있습니다.

이때 기포가 생성되고 이후 압력이 회복되는 과정에서 기포가 붕괴하면 주변에 매우 큰 국부적인 충격이 발생할 수 있습니다.

이러한 현상이 반복되면 트림 표면에 작은 점 형태의 손상이 발생하면서 점차 침식이 진행될 수 있습니다.

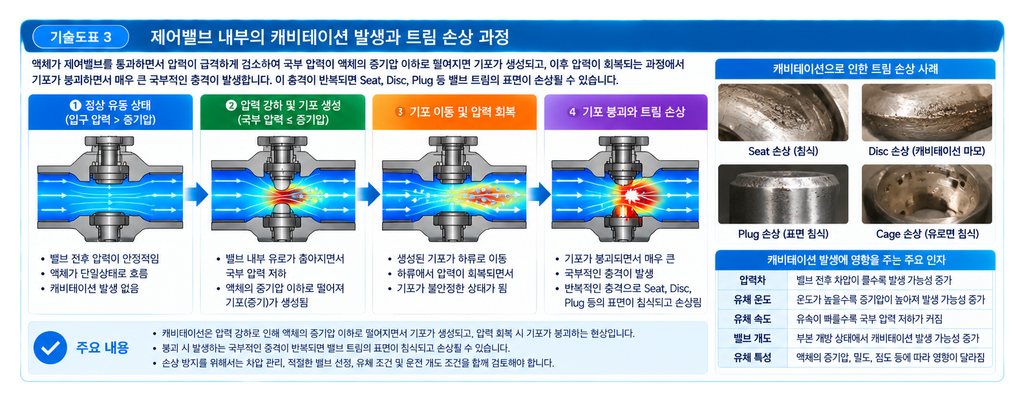

밸브 전단의 액체 → 압력 감소 → 기포 생성 → 압력 회복 → 기포 붕괴 → 트림 표면 손상 과정을 단계별로 표현합니다.

캐비테이션이 의심되는 경우에는 단순히 트림 재질을 변경하는 것보다 밸브 전후 압력 조건과 밸브의 압력회복 특성을 함께 분석해야 합니다.

[캐비테이션 발생 조건에 따른 제어 밸브 손상 메커니즘 분석]

플래싱에 의한 트림 손상

플래싱은 밸브를 통과하면서 액체의 압력이 감소하여 기화가 발생하고, 하류에서도 기체 상태가 유지되는 현상을 의미합니다.

캐비테이션과 달리 기포가 하류에서 계속 존재할 수 있기 때문에 트림과 하류 배관에 지속적인 침식 영향을 줄 수 있습니다.

따라서 플래싱이 예상되는 서비스에서는 트림뿐만 아니라 밸브 하류의 배관 재질과 형상도 함께 검토해야 합니다.

트림 재질이 손상 속도에 미치는 영향

같은 유체 조건에서도 트림의 재질에 따라 손상 속도가 달라질 수 있습니다.

재질 선정 시에는 단순한 경도만 보는 것이 아니라 운전온도에서의 강도, 내마모성, 내식성 및 유체와의 적합성을 함께 고려해야 합니다.

검토 항목	재질 선정에 미치는 영향
경도	입자 및 유체에 의한 마모 저항
내식성	부식성 유체 대응
고온 강도	고온에서의 기계적 안정성
내마모성	반복적인 유체 충격 대응
유체 적합성	화학적 반응 및 열화 방지
표면처리	특정 부위의 내마모성 향상

[내마모성 트림 재질의 종류와 적용 분야]

고온 서비스에서는 상온에서의 재질 특성만으로 판단해서는 안 되며 실제 운전온도에서의 재질 성능을 확인해야 합니다.

트림 표면 손상 형태로 원인을 추정하는 방법

현장에서 밸브를 분해했을 때 트림의 손상 형태는 원인을 추정하는 중요한 자료가 됩니다.

손상 형태	우선 검토할 원인
표면에 깊은 홈	고형물에 의한 침식 가능성
특정 방향의 국부 마모	유체 흐름 집중
작은 점 형태의 반복 손상	캐비테이션 가능성
전체적인 표면 마모	지속적인 고속 유동
부식공과 마모 동시 발생	침식·부식 복합작용
Seat Edge 손상	부분 개방 및 고속 유동
Plug 또는 Disc 특정 부위 손상	유로 집중 및 압력차
변색 및 표면 열화	고온 또는 화학적 영향

다만 외관만으로 손상 원인을 확정해서는 안 됩니다.

운전 데이터와 함께 비교해야 정확한 원인 분석이 가능합니다.

트림 손상과 밸브 제어 성능의 관계

트림은 단순히 밸브를 열고 닫는 부품이 아니라 유량 특성을 결정하는 핵심 부품입니다.

따라서 트림이 마모되면 밸브의 유량 특성이 설계 당시와 달라질 수 있습니다.

예를 들어 Seat 또는 Plug의 형상이 변하면 동일한 개도에서도 밸브를 통과하는 유량이 달라질 수 있습니다.

이러한 변화는 Controller가 정상적으로 작동하고 있음에도 공정 변수가 원하는 값에서 벗어나는 원인이 될 수 있습니다.

[밸브 Cv 값 산정 방법과 유량 제어 성능 분석]

또한 마모가 심해지면 완전 폐쇄 상태에서도 누설량이 증가할 수 있습니다.

트림 손상과 진동·소음의 관계

트림 손상이 발생하면 유로 형상이 변화하면서 유체의 흐름도 달라질 수 있습니다.

특히 손상된 Seat나 Plug 주변에서 유체가 불균일하게 흐르면 진동이나 소음이 증가할 수 있습니다.

반대로 진동이 먼저 발생하여 트림의 기계적 마모를 증가시키는 경우도 있습니다.

따라서 현장에서 다음과 같은 변화가 동시에 나타난다면 트림 상태를 확인할 필요가 있습니다.

• 밸브 소음 증가
• 진동 증가
• Position Error 증가
• 유량 제어 불안정
• 차단 성능 저하
• 밸브 차압 변화

이러한 현상은 서로 독립적인 문제가 아니라 하나의 손상 메커니즘에서 연쇄적으로 발생할 수 있습니다.

트림 손상 원인을 분석하는 실무 절차

트림 손상이 발견되었을 때는 손상된 부품만 교체하는 것보다 원인을 추적하는 것이 중요합니다.

운전 데이터 확인

정상 및 최대 유량, 압력, 온도, 밸브 개도를 확인합니다.

차압 확인

밸브 전후 압력과 실제 차압이 설계조건과 일치하는지 확인합니다.

유속 검토

밸브와 배관의 실제 유량을 기준으로 유속을 계산합니다.

밸브 개도 분석

정상 운전에서 밸브가 지나치게 작은 개도로 유지되고 있는지 확인합니다.

유체 상태 확인

액체, 기체, 2상 유체 여부와 고형물 포함 여부를 확인합니다.

손상 위치 분석

Seat, Disc, Plug, Cage 등 어느 부위에 손상이 집중되었는지 확인합니다.

손상 형태 분석

침식, 부식, 캐비테이션 또는 기계적 마모 여부를 검토합니다.

재질 검토

현재 Trim 재질이 실제 운전조건에 적합한지 확인합니다.

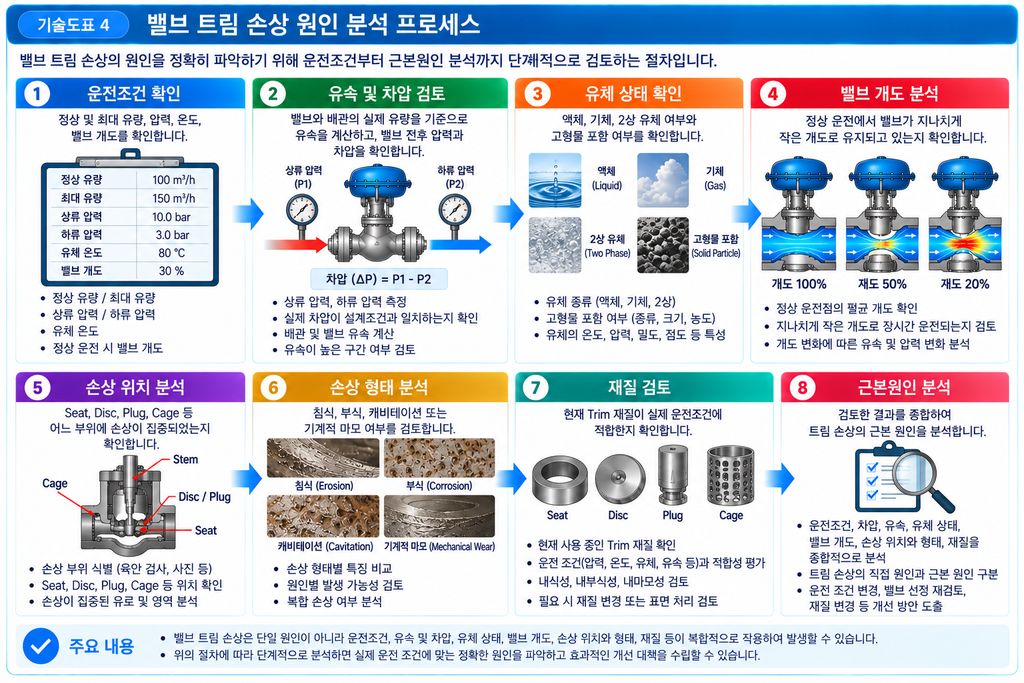

운전조건 → 유속 및 차압 → 유체 상태 → 밸브 개도 → 손상 위치 → 손상 형태 → 재질 검토 → 근본원인 분석의 순서로 구성합니다.

트림 손상을 줄이기 위한 설계 방법

트림 손상을 줄이기 위해서는 손상 발생 후 부품을 교체하는 것보다 처음부터 유체 조건에 맞는 밸브를 선정하는 것이 중요합니다.

적절한 밸브 크기 선정

정상 운전에서 지나치게 작은 개도로 운전되지 않도록 밸브 크기를 검토합니다.

차압 관리

하나의 밸브에 과도한 차압이 집중되지 않도록 공정 조건과 밸브 구성을 검토합니다.

적절한 Trim 재질 선택

유체의 침식성과 부식성, 온도 및 압력 조건에 적합한 재질을 선정합니다.

다단 압력강하 검토

높은 차압을 하나의 트림에서 모두 처리해야 하는 경우에는 다단 감압 구조나 적절한 Trim 설계를 검토할 수 있습니다.

유로 형상 검토

국부적으로 유속이 집중되는 구조인지 확인하고 필요한 경우 밸브 형식을 변경합니다.

현장에서 트림 손상을 예방하기 위한 관리 항목

운전 중에는 다음과 같은 데이터를 지속적으로 관리하는 것이 좋습니다.

관리 항목	관리 목적
밸브 전후 압력	차압 변화 확인
유량	실제 운전조건 확인
밸브 개도	부분 개방 상태 확인
온도	재질 및 유체 상태 확인
진동	이상 유동 확인
소음	고속 유동 및 캐비테이션 확인
누설량	Seat 손상 여부 확인
Position Error	제어성능 변화 확인
Trim 검사 이력	손상 추세 관리

특히 중요한 밸브에서는 정비 시 트림의 상태와 운전 데이터를 함께 기록해 두면 이후 손상 속도를 비교하는 데 도움이 됩니다.

트림 손상 원인 분석 체크리스트

검토 항목	확인
유체 종류 확인	□
유체 상태 확인	□
고형물 포함 여부	□
정상 유량 확인	□
최대 유량 확인	□
밸브 전후 압력 확인	□
실제 차압 확인	□
유속 계산	□
정상 밸브 개도 확인	□
Trim 손상 위치 확인	□
손상 형태 확인	□
캐비테이션 가능성 검토	□
플래싱 가능성 검토	□
침식·부식 가능성 검토	□
Trim 재질 확인	□
진동 및 소음 확인	□
과거 정비이력 비교	□

결론

밸브 트림의 손상은 단순히 부품의 내구성이 부족해서 발생하는 것이 아니라 유체 속도, 압력차, 밸브 개도, 유체 상태, 재질 및 유로 형상이 복합적으로 작용한 결과인 경우가 많습니다.

특히 부분 개방 상태에서 높은 차압을 지속적으로 처리하는 제어밸브에서는 유로가 좁아지면서 특정 영역에 높은 유속이 집중될 수 있으며, 고형물이 포함된 유체에서는 침식이 더욱 증가할 수 있습니다.

또한 액체 서비스에서는 캐비테이션과 플래싱이 트림 손상의 중요한 원인이 될 수 있으며, 부식성 유체에서는 침식과 부식이 동시에 발생할 가능성도 고려해야 합니다.

따라서 트림 손상이 발견되었을 때 단순히 동일한 부품으로 교체하는 것은 근본적인 해결책이 되지 않을 수 있습니다. 손상 위치와 형태를 운전 데이터와 비교하여 실제 유체 조건과 손상 메커니즘을 먼저 확인해야 합니다.

결국 트림 수명을 확보하기 위한 핵심은 유체 속도를 무조건 낮추는 것이 아니라 밸브의 압력차, 유량, 개도, 유체 상태 및 재질이 서로 적절하게 조합되도록 설계하고 운전하는 것입니다.
