Split Range 제어 시스템 적용 사례 분석

Split Range 제어는 하나의 PID 컨트롤러 출력으로 두 개 이상의 최종 제어 요소를 순차적으로 작동시키는 제어 방식입니다. 일반적인 제어 루프에서는 하나의 Controller Output이 하나의 제어 밸브를 움직이지만, Split Range에서는 출력 신호의 특정 범위를 각각 다른 밸브 또는 액추에이터에 할당합니다.

대표적인 예가 하나의 온도 제어 루프에서 가열 밸브와 냉각 밸브를 함께 사용하는 경우입니다. 컨트롤러 출력의 낮은 영역은 냉각 밸브에 할당하고 높은 영역은 가열 밸브에 할당하여 하나의 공정 변수인 온도를 양방향으로 제어할 수 있습니다.

그러나 Split Range는 단순히 두 개의 밸브를 하나의 컨트롤러에 연결하는 방식이 아닙니다. 각 밸브의 작동 범위, 신호 변환, 밸브 특성, Deadband, 중첩 구간과 공정 응답을 함께 설계해야 안정적인 제어가 가능합니다.

Split Range의 기본 구조

일반적인 제어 시스템에서는 다음과 같은 구조를 사용합니다.

PID Controller → Positioner → Control Valve → Process

Split Range에서는 하나의 PID 출력이 여러 제어 밸브로 분기됩니다.

PID Controller → Signal Split → Valve A / Valve B → Process

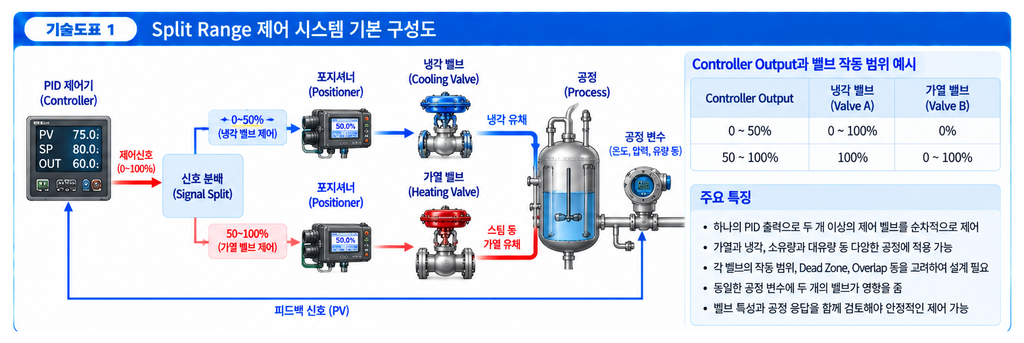

하나의 PID Controller Output이 Signal Split을 거쳐 두 개의 제어 밸브로 전달되고, 각각의 밸브가 동일한 공정 변수에 영향을 주는 구조를 표현합니다.

예를 들어 Controller Output을 0~100%로 설정하고 두 개의 밸브를 사용하는 경우 다음과 같이 구성할 수 있습니다.

Controller Output	Valve A	Valve B
0~50%	0~100%	0%
50~100%	100%	0~100%

이 경우 Valve A가 먼저 작동하고 Controller Output이 50%를 넘어가면 Valve B가 작동하기 시작합니다.

다만 실제 시스템에서는 반드시 정확히 50%와 50%로 나누어야 하는 것은 아닙니다. 공정 특성과 밸브 용량에 따라 0~60%, 40~100%와 같이 다른 범위로 설정할 수도 있습니다.

Split Range를 사용하는 이유

하나의 밸브만으로 전체 공정 운전 범위를 제어하기 어려운 경우 Split Range가 유용합니다.

대표적인 적용 목적은 다음과 같습니다.

적용 목적	구성 예
가열 및 냉각	Steam Valve + Cooling Water Valve
저압 및 고압 제어	Small Valve + Large Valve
미세 제어와 대유량 제어	Small Cv Valve + Large Cv Valve
연료 공급 제어	Pilot Valve + Main Valve
압력 제어	Bypass Valve + Main Control Valve
유량 범위 확대	Low Flow Valve + High Flow Valve

특히 하나의 밸브로 매우 넓은 유량 범위를 제어하려 하면 저유량 영역에서 해상도가 떨어지거나 고유량 영역에서 필요한 용량을 확보하기 어려울 수 있습니다.

이때 서로 다른 Cv를 가진 두 개의 밸브를 Split Range로 구성하면 하나의 밸브보다 넓은 운전 범위를 대응할 수 있습니다.

[Rangeability가 제어 밸브 성능을 결정하는 이유]

가장 대표적인 적용 사례: 가열과 냉각 제어

Split Range의 대표적인 사례는 반응기나 저장 탱크의 온도 제어입니다.

공정 온도가 설정값보다 낮으면 가열 밸브를 열고, 온도가 설정값보다 높으면 냉각 밸브를 열도록 구성할 수 있습니다.

예를 들어 다음과 같은 구조를 생각할 수 있습니다.

Controller Output 0~50% → Cooling Valve

Controller Output 50~100% → Heating Valve

Controller Output이 50% 부근에 있을 때 두 밸브가 모두 닫힌 상태가 되도록 설정할 수도 있습니다.

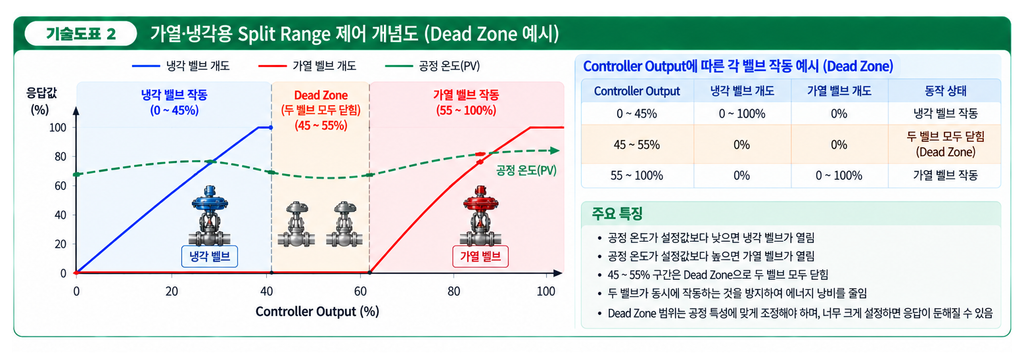

Controller Output의 낮은 영역에서는 냉각 밸브가 열리고, 중간 영역에서는 두 밸브가 닫힌 상태가 되며, 높은 영역에서는 가열 밸브가 열리는 구조를 표현합니다.

이 구조에서는 Controller Output의 증가 방향과 밸브의 실제 동작 방향을 정확하게 설정하는 것이 중요합니다.

Split Range의 신호 분배 방식

Split Range에서는 PID Controller의 0~100% 출력을 각 밸브가 사용할 수 있는 신호 범위로 변환해야 합니다.

예를 들어 Valve A에 0~50%, Valve B에 50~100%를 할당하는 경우 Controller Output과 밸브 입력 신호의 관계는 다음과 같이 구성할 수 있습니다.

Controller Output	Valve A 신호	Valve B 신호
0%	0%	0%
25%	50%	0%
50%	100%	0%
75%	100%	50%
100%	100%	100%

위 표는 개념을 설명하기 위한 예시이며 실제 신호 변환 방식은 제어 시스템과 밸브 구성에 따라 달라질 수 있습니다.

중요한 것은 Controller Output과 각 밸브의 실제 개도 사이의 관계를 명확하게 정의하는 것입니다.

Split Range에서 발생하는 Dead Zone

가열 밸브와 냉각 밸브를 사용하는 시스템에서는 두 밸브 사이에 일정한 비활성 구간을 설정할 수 있습니다.

예를 들어 다음과 같은 구성이 가능합니다.

Controller Output	동작
0~45%	냉각 밸브 작동
45~55%	두 밸브 모두 닫힘
55~100%	가열 밸브 작동

45~55% 구간이 일종의 Dead Zone 역할을 합니다.

이 구간을 설정하는 이유는 두 밸브가 동시에 열리는 것을 방지하기 위해서입니다.

특히 가열과 냉각을 동시에 수행하면 에너지를 서로 상쇄하는 상황이 발생할 수 있습니다.

예를 들어 냉각수 밸브가 열려 있는 상태에서 증기 밸브까지 열리면 두 밸브가 서로 반대 방향으로 작용하면서 에너지 소비가 증가하고 제어 안정성이 떨어질 수 있습니다.

그러나 Dead Zone을 지나치게 크게 설정하면 Controller Output이 상당히 변화해야 다음 밸브가 작동하기 때문에 제어 응답이 둔해질 수 있습니다.

따라서 Dead Zone은 공정 특성에 맞게 설정해야 합니다.

Overlap과 Dead Zone의 차이

Split Range에서는 두 밸브의 작동 범위를 어떻게 배치하는지가 중요합니다.

Dead Zone 방식

두 밸브 사이에 작동하지 않는 구간을 두는 방식입니다.

Valve A 종료 → 일정 구간 비활성 → Valve B 시작

장점은 두 밸브가 동시에 작동할 가능성을 낮출 수 있다는 것입니다.

단점은 해당 구간에서 공정 조작 능력이 감소할 수 있다는 점입니다.

Overlap 방식

두 밸브의 작동 범위를 일부 겹치게 설정하는 방식입니다.

Valve A 작동 → 일부 구간에서 Valve A와 B가 모두 조작 가능 → Valve B 작동

이 방식은 두 밸브 사이의 전환을 부드럽게 만드는 데 활용할 수 있지만, 가열과 냉각처럼 서로 반대 방향으로 작용하는 밸브에서는 신중하게 적용해야 합니다.

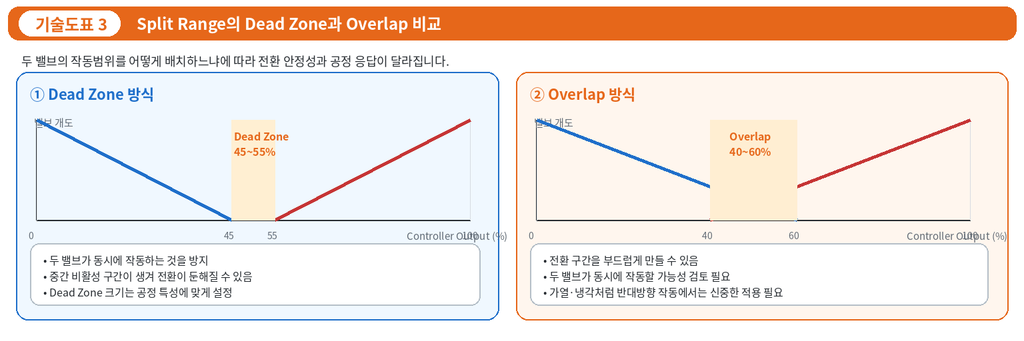

두 밸브의 Controller Output 작동 영역을 하나의 축에 표시하여 비활성 구간과 중첩 구간의 차이를 비교합니다.

Split Range에서 밸브 특성이 중요한 이유

Split Range에서는 단순히 신호 범위만 나누는 것으로 충분하지 않습니다.

각 밸브의 실제 유량 특성이 다르기 때문입니다.

예를 들어 Valve A가 Linear 특성이고 Valve B가 Equal Percentage 특성이라면 동일한 Controller Output 변화가 두 밸브에서 동일한 공정 효과를 만들지 않을 수 있습니다.

[Linear 특성 밸브와 Quick Opening 특성 밸브 비교]

[Equal Percentage 특성 곡선의 적용 사례 분석]

따라서 Split Range를 구성할 때는 다음 요소를 함께 검토해야 합니다.

• 밸브 Cv
• 밸브 유량 특성
• 정상 운전 개도
• 차압
• 유체 물성
• 액추에이터 응답 특성
• 밸브 Deadband
• 공정 응답 속도

특히 두 밸브의 용량 차이가 지나치게 크면 한쪽 밸브는 작은 신호에도 공정에 큰 영향을 미치는 반면 다른 밸브는 상당한 개도 변화가 있어야 의미 있는 효과를 발생시킬 수 있습니다.

Small Valve와 Large Valve를 이용한 Split Range

가열과 냉각뿐 아니라 유량 제어에서도 Split Range를 활용할 수 있습니다.

예를 들어 저유량 영역을 제어하는 소형 밸브와 고유량 영역을 담당하는 대형 밸브를 함께 사용할 수 있습니다.

이 구조에서는 소형 밸브가 미세한 유량 조절을 담당하고, 유량 요구량이 증가하면 대형 밸브가 추가로 작동하도록 구성할 수 있습니다.

[밸브 Cv 값 산정 방법과 유량 제어 성능 분석]

이 방식의 핵심은 두 밸브의 용량을 단순히 더하는 것이 아니라 각 밸브가 실제 운전 범위에서 어느 정도의 제어 분해능을 제공하는지를 검토하는 것입니다.

예를 들어 대형 밸브 하나만 사용하면 저유량 영역에서 아주 작은 개도 변화가 큰 유량 변화를 만들어 정밀 제어가 어려울 수 있습니다.

반면 소형 밸브를 먼저 사용하면 저유량 영역에서 상대적으로 세밀한 조작이 가능해질 수 있습니다.

Split Range와 PID 튜닝

Split Range에서는 PID 튜닝 역시 일반적인 단일 밸브 제어보다 복잡해질 수 있습니다.

하나의 PID Controller가 두 개의 서로 다른 최종 제어 요소를 사용하기 때문입니다.

특히 밸브 A에서 밸브 B로 넘어가는 전환 영역에서는 공정 응답이 달라질 수 있습니다.

예를 들어 Valve A는 빠르게 반응하고 Valve B는 느리게 반응한다면 Controller Output이 전환되는 순간 공정 응답 특성이 달라질 수 있습니다.

따라서 PID 튜닝 시에는 전체 출력 범위에서 동일한 동특성이 나타난다고 가정해서는 안 됩니다.

전환 구간에서 확인해야 할 사항

항목	확인 내용
밸브 A 종료점	설정된 범위에서 완전히 작동을 종료하는지 확인
밸브 B 시작점	시작 신호에서 실제로 움직이는지 확인
전환 지연	두 밸브 사이에서 공정 응답이 끊기지 않는지 확인
Dead Zone	필요 이상으로 넓게 설정되지 않았는지 확인
Overlap	동시에 작동해야 하는 구간인지 검토
Cv 차이	두 밸브의 용량 차이가 과도하지 않은지 확인
응답 속도	두 액추에이터의 동특성 차이 확인

Split Range에서 발생할 수 있는 Hunting

Split Range 시스템에서 Hunting이 발생하면 단순한 PID 튜닝 문제로 판단하기 어렵습니다.

특히 두 밸브의 전환점에서 다음과 같은 현상이 나타날 수 있습니다.

Valve A 작동 → Controller Output 증가 → Valve B 작동 → 공정값 변화 → Controller Output 감소 → Valve B 닫힘 → Valve A 재작동

이 과정이 반복되면 두 밸브가 서로 교대로 움직이면서 공정값이 진동할 수 있습니다.

[밸브 데드밴드가 공정 제어에 미치는 영향]

또한 밸브 자체의 Stiction이 존재한다면 전환 과정에서 진동이 더욱 커질 수 있습니다.

[밸브 스템 마찰력이 제어 안정성에 미치는 영향]

따라서 Split Range에서 Hunting이 발생할 경우 Controller Output과 각 밸브의 실제 Position을 동시에 Trend로 확인해야 합니다.

Split Range 적용 시 밸브 사이징

Split Range 시스템에서 중요한 설계 요소 중 하나가 밸브 사이징입니다.

각 밸브의 Cv를 적절하게 선정하지 않으면 Split Range의 장점이 제대로 나타나지 않습니다.

예를 들어 소형 밸브의 Cv가 지나치게 작으면 해당 밸브가 담당하는 운전 영역에서 충분한 유량을 확보하지 못할 수 있습니다.

반대로 소형 밸브의 Cv가 지나치게 크면 미세 조정 능력이 떨어질 수 있습니다.

대형 밸브 역시 최대 유량 조건만 보고 선정해서는 안 됩니다.

실제 정상 운전 조건에서 밸브가 어느 정도 개도에서 작동하는지 확인해야 합니다.

따라서 Split Range 밸브의 선정에서는 최소 유량, 정상 유량, 최대 유량을 모두 검토하는 것이 중요합니다.

Split Range의 실무 설계 절차

현장에서 Split Range 제어 시스템을 설계할 때는 다음과 같은 순서로 접근할 수 있습니다.

1. 제어 대상 공정 변수 결정

온도, 압력, 유량, 액위 등 어떤 변수를 제어할 것인지 결정합니다.

2. 필요한 조작 방향 확인

공정 변수의 증가와 감소에 각각 어떤 조작이 필요한지 검토합니다.

3. 최종 제어 요소 결정

각 운전 영역에서 사용할 밸브의 종류와 용량을 결정합니다.

4. 밸브 Cv 검토

각 밸브가 담당할 유량 범위를 기준으로 Cv를 산정합니다.

5. 신호 범위 설정

Controller Output의 어느 범위를 각 밸브에 할당할지 결정합니다.

6. Dead Zone 또는 Overlap 검토

밸브 전환 과정에서 필요한 비활성 또는 중첩 구간을 설정합니다.

7. 밸브 특성 검토

Linear 또는 Equal Percentage 등의 특성이 공정에 적합한지 검토합니다.

8. 동특성 확인

각 밸브의 응답 속도와 공정 지연을 비교합니다.

9. Trend Test 수행

실제 운전 조건에서 Controller Output과 Valve Position을 확인합니다.

10. PID 튜닝

밸브와 신호 전달 계통이 정상적으로 작동하는 것을 확인한 후 PID 파라미터를 조정합니다.

Split Range 시스템의 진단 데이터

Split Range 제어 시스템에서는 일반적인 PID Trend보다 더 많은 데이터를 확보하는 것이 유리합니다.

최소한 다음 항목을 동시에 기록하는 것이 좋습니다.

데이터	용도
SP	목표값 확인
PV	실제 공정값 확인
Controller Output	PID 조작량 확인
Valve A Command	첫 번째 밸브 명령 확인
Valve A Position	첫 번째 밸브 실제 위치 확인
Valve B Command	두 번째 밸브 명령 확인
Valve B Position	두 번째 밸브 실제 위치 확인

이 데이터를 이용하면 Controller Output이 밸브 명령으로 정상적으로 변환되는지, 실제 밸브 위치가 명령값을 따라가는지, 전환 구간에서 문제가 발생하는지를 구분할 수 있습니다.

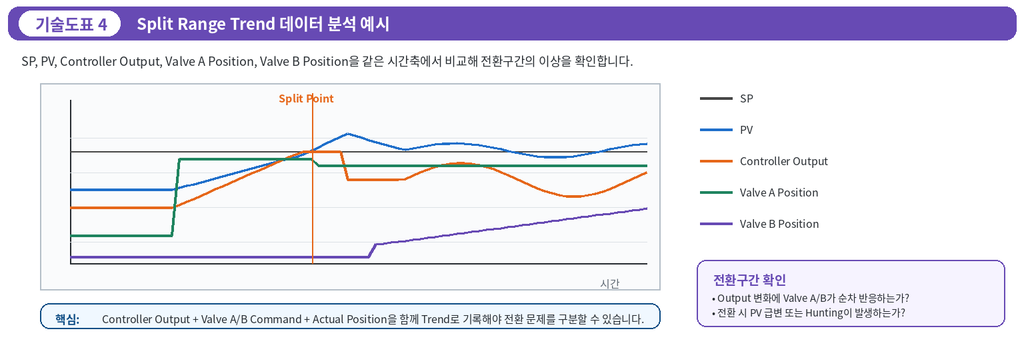

SP, PV, Controller Output, Valve A Position, Valve B Position을 동일한 시간축에 표시하고 밸브 전환점에서 발생할 수 있는 응답 지연과 Hunting을 분석합니다.

Split Range와 디지털 포지셔너

디지털 포지셔너를 사용하는 경우 각 밸브의 실제 위치와 명령값을 비교하기 쉬워집니다.

특히 Split Range에서는 두 밸브가 서로 다른 신호 범위를 사용하므로 포지셔너의 입력 범위 설정이 정확해야 합니다.

입력 범위가 잘못 설정되면 Controller Output이 정상적으로 변화하더라도 실제 밸브 개도가 예상과 다르게 움직일 수 있습니다.

[디지털 밸브 포지셔너 진단 기능 활용 방법]

또한 포지셔너 캘리브레이션 상태도 확인해야 합니다.

[포지셔너 캘리브레이션 절차와 오차 발생 원인]

Split Range 적용 시 주요 문제와 원인

현상	가능 원인	우선 확인 항목
밸브 전환 시 PV 급변	전환 범위 부적절	Split Point
두 밸브가 동시에 작동	Overlap 또는 신호 설정 문제	Signal Range
전환 구간에서 제어가 멈춤	Dead Zone 과다	Split Range 설정
특정 밸브만 반복 작동	Cv 불균형 또는 튜닝 문제	밸브 용량 및 특성
전환 후 Hunting	응답 속도 차이	밸브 및 액추에이터
작은 출력 변화가 반영되지 않음	Deadband 또는 Stiction	밸브 상태
한쪽 밸브가 거의 전부 열려 있음	밸브 사이징 문제	Cv 및 운전점
PID 출력은 정상인데 위치가 다름	포지셔너 문제	Position Feedback

현장 적용에서 특히 주의해야 할 부분

Split Range 시스템에서는 Controller Output의 숫자 자체보다 그 출력이 실제 밸브 동작으로 어떻게 변환되는지가 중요합니다.

예를 들어 Controller Output이 50%라고 해서 반드시 밸브가 50% 열려 있다는 의미는 아닙니다.

Split Range 설정에 따라 50% 출력이 Valve A의 최대 개도일 수도 있고 Valve B의 작동 시작점일 수도 있습니다.

따라서 운전 화면에서 단순히 Controller Output만 확인해서는 실제 제어 상태를 정확하게 판단하기 어렵습니다.

반드시 각 밸브의 Command와 Actual Position을 함께 확인해야 합니다.

결론

Split Range 제어는 하나의 PID Controller로 여러 제어 밸브를 운전하여 넓은 공정 운전 범위를 확보하거나 서로 다른 방향의 공정 조작을 하나의 제어 루프로 수행할 수 있는 방법입니다.

대표적으로 가열과 냉각 제어, 저유량과 고유량 제어, 소형 밸브와 대형 밸브를 이용한 유량 범위 확대 등에 적용할 수 있습니다.

그러나 Split Range의 성능은 단순히 Controller Output을 두 개의 밸브에 나누는 것만으로 결정되지 않습니다. 밸브 Cv, 유량 특성, 정상 운전 개도, 신호 범위, Dead Zone, Overlap, 액추에이터 응답 속도, Deadband와 Stiction을 함께 검토해야 합니다.

특히 밸브가 전환되는 구간에서는 제어 특성이 달라질 수 있으므로 Controller Output과 각 밸브의 실제 위치를 동일한 시간축에서 분석하는 것이 중요합니다.

결국 안정적인 Split Range 제어를 구현하기 위해서는 공정 특성에 맞는 밸브 선정과 신호 범위 설정, 전환 구간 설계, 실제 밸브 응답 검증, 그리고 그 결과를 반영한 PID 튜닝이 함께 이루어져야 합니다.
