디지털 밸브 포지셔너 진단 기능 활용 방법

디지털 밸브 포지셔너는 Controller의 입력 신호를 기준으로 액추에이터를 제어하여 밸브를 목표 위치로 이동시키는 장치입니다. 최근에는 기본적인 위치 제어 기능뿐 아니라 밸브와 액추에이터의 운전 데이터를 수집하고 상태 변화를 분석하는 진단 기능도 함께 제공되는 경우가 많습니다.

포지셔너에서 확인할 수 있는 데이터에는 목표 개도와 실제 개도의 차이, 입력 신호, 공급 공압, 액추에이터 압력, 밸브 이동량, 작동 횟수, 마찰 관련 정보, 응답 특성 및 알람 이력 등이 있습니다.

이러한 데이터는 단일 수치만으로 밸브의 이상 여부를 판단하기보다는 정상 운전 상태의 기준값과 비교하고 시간에 따른 변화 추세를 분석하는 방식으로 활용하는 것이 적절합니다.

따라서 디지털 포지셔너의 진단 기능은 밸브 고장을 자동으로 확정하는 장치라기보다, 운전 데이터의 변화를 통해 점검이 필요한 영역을 좁히고 유지보수 판단을 지원하는 진단 수단으로 이해할 필요가 있습니다.

디지털 밸브 포지셔너의 기본 기능

디지털 포지셔너의 기본적인 역할은 Controller에서 전달된 입력 신호를 기준으로 액추에이터에 필요한 공압을 조절하여 밸브를 목표 위치로 이동시키는 것입니다.

일반적인 제어 흐름은 다음과 같습니다.

Controller 출력 → 포지셔너 입력 → 목표 개도 계산 → 액추에이터 공압 조절 → 밸브 이동 → 실제 개도 측정 → 목표값과 비교

실제 밸브 위치가 목표 위치와 차이가 있으면 포지셔너가 공압을 조절하여 오차를 줄입니다.

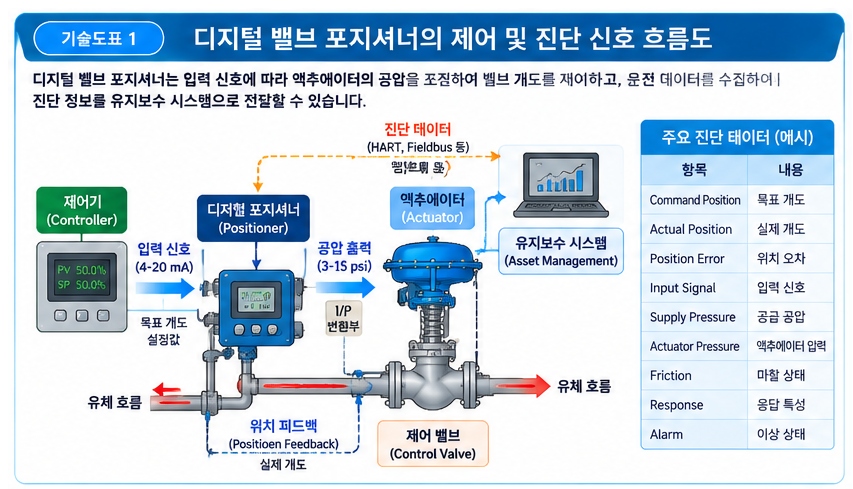

Controller, Positioner, I/P 변환부, Actuator, Valve 및 Position Feedback의 관계를 표현하고, 포지셔너에서 수집되는 진단 데이터가 유지보수 시스템으로 전달되는 구조를 함께 나타냅니다.

이러한 폐루프 제어 구조가 디지털 포지셔너의 기본적인 작동 원리입니다.

디지털 포지셔너에서 확인할 수 있는 주요 진단 데이터

제품과 통신 방식에 따라 제공되는 진단 항목은 다를 수 있지만 일반적으로 다음과 같은 데이터를 확인할 수 있습니다.

진단 항목	확인할 수 있는 상태
Command Position	제어 시스템이 요구한 목표 개도
Actual Position	실제 밸브 개도
Position Error	목표 개도와 실제 개도의 차이
Input Signal	포지셔너에 전달되는 입력 신호
Supply Pressure	공급 공압 상태
Actuator Pressure	액추에이터 작동 압력
Travel	밸브 스트로크 또는 회전량
Cycle Count	밸브 작동 횟수
Travel Accumulation	누적 이동량
Friction	밸브 및 액추에이터의 마찰 상태
Response	입력 변화에 대한 밸브 응답
Alarm	설정된 이상 상태

이러한 데이터는 하나의 값만 보는 것보다 시간에 따른 변화 추세를 함께 분석하는 것이 중요합니다.

목표 개도와 실제 개도의 차이를 분석하는 방법

제어밸브 진단에서 가장 기본적으로 확인할 수 있는 값이 목표 개도와 실제 개도의 차이입니다.

예를 들어 Controller가 밸브에 50% 개도를 요구했는데 실제 밸브가 42%에 머물러 있다면 단순한 위치 오차가 발생한 것입니다.

하지만 위치 오차가 발생했다는 사실만으로 밸브 자체의 고장이라고 판단해서는 안 됩니다.

가능한 원인은 다음과 같이 다양합니다.

• 공급 공압 부족
• 액추에이터 문제
• 포지셔너 설정 오류
• Stem 또는 Shaft 마찰 증가
• Packing 과다 조임
• 밸브 내부 이물질
• Seat 또는 Trim 손상
• 신호 전달 문제
• 밸브의 기계적 변형

따라서 Position Error는 고장의 원인이 아니라 추가 진단이 필요한 증상으로 해석해야 합니다.

밸브 스템 마찰을 진단하는 방법

제어밸브의 마찰은 안정적인 위치 제어를 방해하는 대표적인 요소입니다.

스템과 Packing 사이의 마찰이 증가하면 밸브가 작은 입력 변화에 즉각적으로 움직이지 않을 수 있습니다.

특히 입력 신호를 증가시킬 때와 감소시킬 때 밸브가 움직이기 시작하는 지점이 서로 다르면 마찰 또는 히스테리시스의 영향을 의심할 수 있습니다.

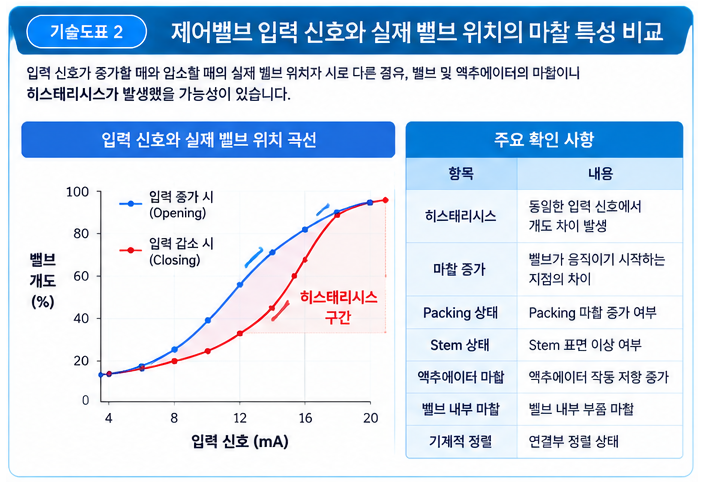

입력 신호가 증가할 때의 밸브 위치 곡선과 감소할 때의 위치 곡선을 겹쳐 표시하여 마찰 및 히스테리시스가 발생하는 구간을 보여줍니다.

이러한 진단 결과는 다음과 같은 현상을 파악하는 데 활용할 수 있습니다.

• Packing 마찰 증가
• Stem 표면 이상
• Actuator 마찰
• 밸브 내부 마찰
• 기계적 정렬 문제

[밸브 스템 마찰력이 제어 안정성에 미치는 영향]

밸브 히스테리시스와 포지셔너 진단

히스테리시스는 동일한 입력 조건에서도 입력 신호가 증가하는 방향과 감소하는 방향에 따라 출력 위치가 달라지는 현상입니다.

제어밸브에서는 마찰, 기계적 유격, 액추에이터 특성 등이 히스테리시스에 영향을 줄 수 있습니다.

예를 들어 특정 개도에서 밸브를 열어가는 경우와 닫아가는 경우의 실제 위치가 다르다면 포지셔너 진단 데이터를 통해 그 차이를 확인할 수 있습니다.

[밸브 히스테리시스가 제어 정확도에 미치는 영향]

중요한 점은 히스테리시스 수치 하나만으로 밸브의 상태를 판단하지 않는 것입니다.

과거의 정상 상태 데이터와 비교하여 변화량을 확인하는 것이 실제 유지보수 판단에 더 유용합니다.

Deadband와 Stick-Slip 현상 분석

Deadband는 입력 신호가 변했음에도 밸브의 실제 위치가 즉시 변하지 않는 구간을 의미합니다.

이 현상이 커지면 Controller가 출력을 변경해도 밸브가 움직이지 않다가 일정 수준 이상의 신호 변화가 발생한 후 갑자기 움직일 수 있습니다.

이때 공정 변수에도 불필요한 진동이 발생할 수 있습니다.

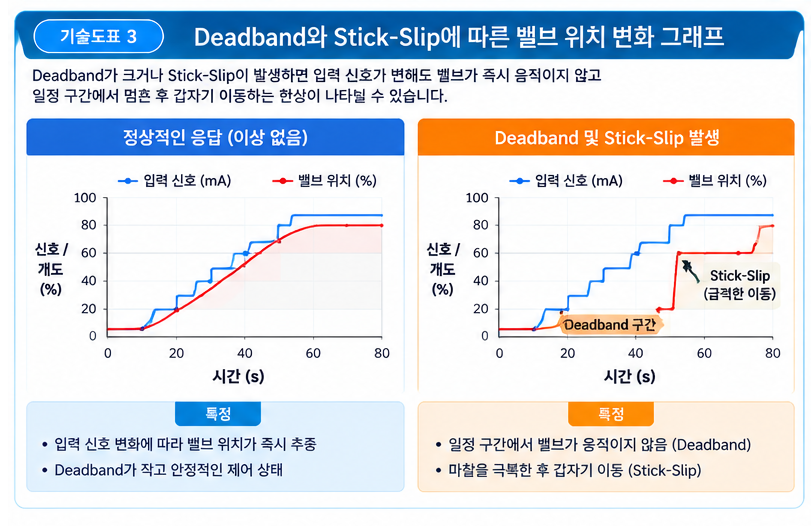

정상적인 위치 변화와 Deadband가 큰 경우의 위치 변화를 비교하여 입력 신호 변화와 실제 밸브 이동 사이의 차이를 보여줍니다.

Deadband가 증가하는 원인은 다음과 같이 다양합니다.

원인	진단 방향
Stem 마찰 증가	Packing 및 Stem 확인
Mechanical Backlash	연결부 유격 확인
Actuator 문제	공압 및 Diaphragm 확인
Positioner 설정	Calibration 확인
Linkage 문제	기계적 연결 상태 확인
내부 손상	Seat 및 Trim 검사

[밸브 데드밴드가 공정 제어에 미치는 영향]

Supply Pressure와 Actuator Pressure 분석

공압식 제어밸브에서는 공급 공압이 안정적으로 유지되는지 확인하는 것도 중요합니다.

공급압력이 부족하거나 변동이 심하면 액추에이터가 요구되는 힘을 충분히 발생시키지 못할 수 있습니다.

또한 포지셔너가 명령하는 공압과 실제 액추에이터 압력의 관계를 분석하면 다음과 같은 문제를 파악하는 데 도움이 될 수 있습니다.

• 공압 공급 불량
• Air Leakage
• Actuator Diaphragm 문제
• Tubing 막힘
• Regulator 문제
• Positioner 내부 공압계통 문제

따라서 위치 오차가 발생했을 때 Position Error만 확인하지 말고 Input Signal → Positioner Output → Actuator Pressure → Actual Position의 흐름을 순서대로 확인하는 것이 좋습니다.

밸브 응답시간을 이용한 이상 진단

제어밸브는 입력 신호가 변경된 후 실제 위치가 변화하기까지 일정한 시간이 필요합니다.

정상적인 밸브에서는 비슷한 조건에서 일정한 응답 특성을 보이지만, 시간이 지나면서 응답이 느려질 수 있습니다.

응답시간 증가의 원인은 다음과 같습니다.

• Packing 마찰 증가
• Actuator 성능 저하
• 공압 공급 부족
• Positioner 설정 변화
• 내부 부품 마모
• 밸브 Stem 또는 Shaft 문제

특히 과거의 정상 데이터를 확보하고 있다면 현재 응답 특성과 비교하여 성능 저하 여부를 확인할 수 있습니다.

밸브 Travel 데이터를 활용하는 방법

디지털 포지셔너는 밸브의 누적 이동량을 기록할 수 있는 경우가 있습니다.

밸브가 50%에서 60%로 한 번 이동했다고 해서 큰 문제가 발생하는 것은 아니지만, 장기간 반복 운전하면서 이동량이 누적되면 Stem과 Packing, Actuator 등의 마모와 관련된 정보를 얻을 수 있습니다.

예를 들어 다음과 같은 데이터를 장기간 기록할 수 있습니다.

누적 Travel 증가 → 작동 횟수 증가 → 마찰 변화 → Position Error 증가

이러한 추세를 확인하면 고장이 발생한 후 부품을 교체하는 방식보다 상태 변화에 따라 정비 시점을 계획하는 데 도움이 됩니다.

진단 데이터를 이용한 Trend 분석

디지털 포지셔너 진단에서 중요한 것은 현재 값보다 변화 추세(Trend)입니다.

예를 들어 현재 마찰력이 정상 범위에 있더라도 몇 개월 동안 지속적으로 증가하고 있다면 밸브의 상태가 변화하고 있을 가능성을 검토할 수 있습니다.

Trend 변화	검토 가능성이 있는 원인
마찰 증가	Packing, Stem, 내부 마찰
Position Error 증가	작동계통 또는 기계적 문제
응답시간 증가	공압 또는 마찰 문제
Supply Pressure 감소	공압 공급계통
Cycle Count 증가	운전 조건 변화
Travel 증가	반복 작동 및 마모
알람 증가	특정 이상 상태 발생

단, 이러한 데이터는 고장의 원인을 자동으로 확정하는 것이 아니라 점검이 필요한 대상을 좁히는 진단 자료로 활용하는 것이 적절합니다.

온라인 진단과 오프라인 진단의 차이

디지털 포지셔너의 장점은 밸브가 운전 중인 상태에서도 다양한 정보를 확인할 수 있다는 점입니다.

온라인 진단에서는 밸브의 실제 위치, 입력 신호, 공압 상태, 알람 및 운전 추세 등을 확인할 수 있습니다.

반면 오프라인 진단에서는 밸브를 공정에서 분리하거나 별도의 시험 조건을 구성하여 보다 상세한 검사를 수행할 수 있습니다.

구분	온라인 진단	오프라인 진단
설비 운전	유지 가능	일반적으로 제한
위치 데이터	확인 가능	확인 가능
공압 상태	확인 가능	확인 가능
Trend 분석	유리	제한적
내부 부품 검사	제한적	가능
정비 작업	제한적	가능
생산 중단	최소화 가능	필요할 수 있음

따라서 온라인 진단으로 이상 징후를 먼저 발견하고 필요할 경우 오프라인 점검으로 원인을 확인하는 방식이 효율적입니다.

부분 스트로크 테스트와 진단 기능

차단용 밸브나 비상 차단 시스템에서는 밸브가 평상시 거의 움직이지 않는 경우가 있습니다.

이러한 밸브는 실제 비상 상황에서 작동해야 하기 때문에 정상적인 작동 가능 여부를 사전에 확인하는 것이 중요합니다.

디지털 포지셔너 또는 관련 진단 시스템이 지원하는 경우 부분적인 Stroke Test를 활용하여 밸브의 움직임과 위치 피드백을 확인할 수 있습니다.

다만 부분 스트로크 시험은 공정의 안전성과 기능에 영향을 줄 수 있으므로 해당 설비의 운전 절차와 안전 요구사항을 먼저 확인해야 합니다.

디지털 포지셔너 진단 시 알람을 해석하는 방법

디지털 포지셔너에서는 다양한 알람이나 상태 메시지가 발생할 수 있습니다.

그러나 알람이 발생했다고 해서 즉시 밸브를 교체하는 방식으로 접근해서는 안 됩니다.

알람은 원인을 추적하기 위한 출발점으로 활용해야 합니다.

Position Deviation

목표 위치와 실제 위치 사이의 차이가 일정 수준 이상 발생했는지 확인합니다.

Supply Pressure Alarm

공급 공압이 설정된 조건에서 벗어났는지 확인합니다.

Travel Limit

밸브가 설정된 이동 범위를 벗어났는지 확인합니다.

Friction 또는 Stiction 관련 진단

밸브 이동 과정에서 비정상적인 마찰 특성이 나타나는지 확인합니다.

Calibration 관련 알람

Position Feedback 또는 입력 신호의 기준값에 문제가 없는지 확인합니다.

알람 자체보다 알람 발생 시점과 공정 조건, 이전 Trend를 함께 분석하는 것이 중요합니다.

디지털 포지셔너 진단과 예방정비

디지털 진단의 가장 큰 활용 목적 중 하나는 고장이 발생하기 전에 이상 징후를 발견하는 것입니다.

기존의 정기점검 방식에서는 일정한 주기로 밸브를 검사하지만, 실제 밸브 상태와 관계없이 동일한 주기로 정비가 이루어질 수 있습니다.

반면 상태기반정비에서는 다음과 같은 데이터를 활용하여 정비 필요성을 판단할 수 있습니다.

정상 기준 데이터 → 현재 데이터 → 변화량 분석 → 이상 징후 확인 → 현장 점검 → 정비 여부 결정

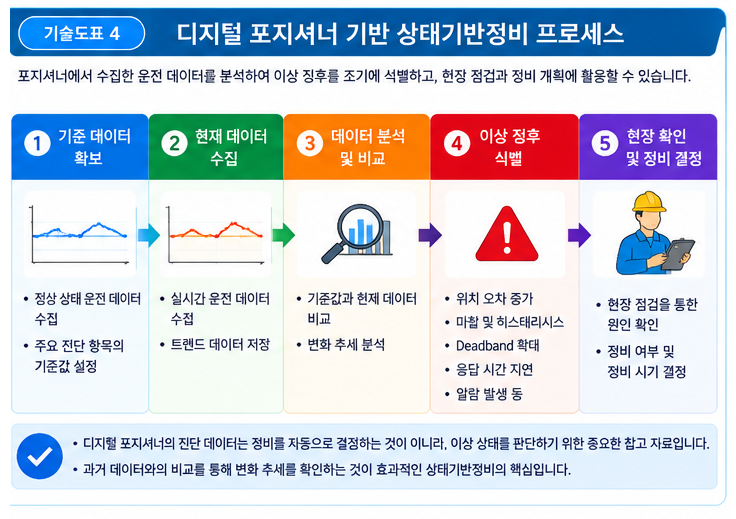

정상 운전 데이터 확보부터 Trend 분석, 이상 진단, 현장 확인, 계획정비까지의 과정을 단계별로 표현합니다.

이 방식의 핵심은 진단 데이터가 정비를 자동으로 결정하는 것이 아니라 정비 담당자가 점검 우선순위를 판단할 수 있는 객관적인 자료를 제공하는 것입니다.

현장에서 디지털 포지셔너를 진단하는 순서

제어밸브에 이상이 발생했을 때는 다음과 같은 순서로 접근하는 것이 효율적입니다.

1. 공정 상태 확인

압력, 온도, 유량 등 공정 변수가 정상적인지 확인합니다.

2. 입력 신호 확인

Controller에서 포지셔너로 정상적인 신호가 전달되는지 확인합니다.

3. 목표 위치와 실제 위치 비교

Position Command와 Actual Position의 차이를 확인합니다.

4. 공급 공압 확인

Supply Pressure 및 Actuator Pressure를 확인합니다.

5. 마찰과 응답 특성 확인

이전 데이터와 비교하여 마찰이나 응답시간의 변화가 있는지 확인합니다.

6. Mechanical 부분 점검

Stem, Packing, Linkage, Actuator 등을 확인합니다.

7. 내부 부품 점검

외부에서 원인을 찾지 못한 경우 Seat와 Trim 등 내부 상태를 검토합니다.

이처럼 신호 → 공압 → 위치 → 기계부품 → 내부 부품의 순서로 범위를 확대하면 불필요한 부품 교체를 줄이는 데 도움이 됩니다.

디지털 포지셔너 진단 데이터 관리 기준

진단 데이터를 실제 유지보수에 활용하려면 정상 상태의 기준값을 확보하는 것이 중요합니다.

밸브를 설치한 직후 또는 정상 운전 상태에서 주요 데이터를 기록해 두면 이후의 변화량을 비교할 수 있습니다.

관리 데이터	활용 목적
초기 Calibration 값	기준 위치 설정
정상 Position Error	이후 이상 비교
정상 Supply Pressure	공압 이상 판단
정상 Actuator Pressure	작동 상태 비교
초기 Friction	마찰 증가 추적
Response Time	응답 저하 추적
Cycle Count	작동 빈도 확인
Travel	누적 이동량 관리
Alarm History	이상 발생 추적

특히 중요한 것은 제조사가 제시한 일반적인 기준값과 해당 밸브가 실제 현장에서 정상적으로 작동할 때의 기준값을 구분하는 것입니다.

실제 설비에서는 밸브 크기, 액추에이터, 공정 조건에 따라 정상적인 운전 특성이 달라질 수 있기 때문입니다.

디지털 포지셔너 진단의 한계

디지털 진단 기능이 있다고 해서 모든 밸브 고장을 포지셔너만으로 확인할 수 있는 것은 아닙니다.

포지셔너가 직접 측정할 수 있는 정보에는 한계가 있으며, 밸브 내부의 Seat 손상이나 부식, Trim의 국부적인 침식 등은 별도의 검사나 정비가 필요할 수 있습니다.

또한 진단 알고리즘이 제시하는 경고는 실제 고장의 확정적인 증거가 아니라 추가적인 점검을 위한 정보일 수 있습니다.

따라서 진단 결과를 다음과 같이 활용하는 것이 적절합니다.

진단 데이터 확인 → 이상 패턴 발견 → 가능한 원인 추정 → 현장 확인 → 필요한 경우 정밀검사 → 정비 결정

디지털 포지셔너 진단 활용 체크리스트

실무에서는 다음 항목을 지속적으로 관리하면 진단 데이터의 활용도를 높일 수 있습니다.

구분	관리 항목
신호	Input Signal
위치	Command 및 Actual Position
오차	Position Deviation
공압	Supply 및 Actuator Pressure
작동	Travel 및 Cycle Count
마찰	Friction 및 Stiction 관련 데이터
응답	Response Time
상태	Alarm 및 Event History
추세	장기간 Trend
정비	Calibration 및 Maintenance History

특히 중요 설비의 경우 단순히 현재 알람만 확인하기보다 과거 데이터와 함께 비교하는 것이 효과적입니다.

결론

디지털 밸브 포지셔너는 제어밸브의 위치를 조절하는 장치에서 발전하여 밸브와 액추에이터의 상태를 진단하는 중요한 설비로 활용되고 있습니다.

목표 위치와 실제 위치의 차이, 공급 공압, 액추에이터 압력, 마찰, 응답시간, 누적 Travel 및 알람 이력 등을 분석하면 밸브에서 발생하는 이상 징후를 조기에 발견하는 데 도움을 받을 수 있습니다.

특히 진단 데이터는 현재의 단일 수치보다 정상 상태와 비교한 변화 추세를 분석하는 방식으로 활용하는 것이 중요합니다.

다만 디지털 포지셔너의 진단 결과만으로 밸브 내부 고장을 확정해서는 안 됩니다. 진단 데이터는 이상 가능성이 있는 영역을 좁히는 자료로 활용하고, 필요한 경우 현장 점검과 정밀검사를 통해 실제 원인을 확인해야 합니다.

결국 디지털 포지셔너 진단의 핵심은 알람이 발생한 후 대응하는 것이 아니라 정상 상태의 기준 데이터를 확보하고 변화 추세를 지속적으로 분석하여 정비 시점을 합리적으로 판단하는 것입니다.
