제어밸브의 Stiction과 Hunting 발생 원인 분석

산업용 제어밸브는 Controller에서 전달되는 신호에 따라 개도를 변경하고 공정의 유량과 압력 등을 조절합니다. 정상적인 제어 상태에서는 입력신호에 대응하여 밸브가 움직이고, 공정변수는 설정값 주변에서 안정적으로 유지됩니다.

그러나 실제 플랜트에서는 Controller의 출력이 변해도 밸브가 즉시 움직이지 않거나, 일정 시간 정지한 뒤 갑자기 이동하는 현상이 발생할 수 있습니다. 이러한 동작이 반복되면 공정변수가 설정값을 중심으로 지속적으로 진동하는 문제가 나타날 수 있습니다.

이때 확인해야 할 대표적인 현상이 Stiction과 Hunting입니다.

두 현상은 서로 연관될 수 있지만 동일한 의미는 아닙니다. Stiction은 밸브의 기계적 움직임과 관련된 현상이며, Hunting은 밸브나 제어루프에서 반복적인 진동이 나타나는 현상입니다.

따라서 정확한 고장분석을 위해서는 두 현상을 구분하고, 입력신호와 실제 밸브 위치 및 공정변수의 관계를 함께 확인해야 합니다.

Stiction과 Hunting의 차이

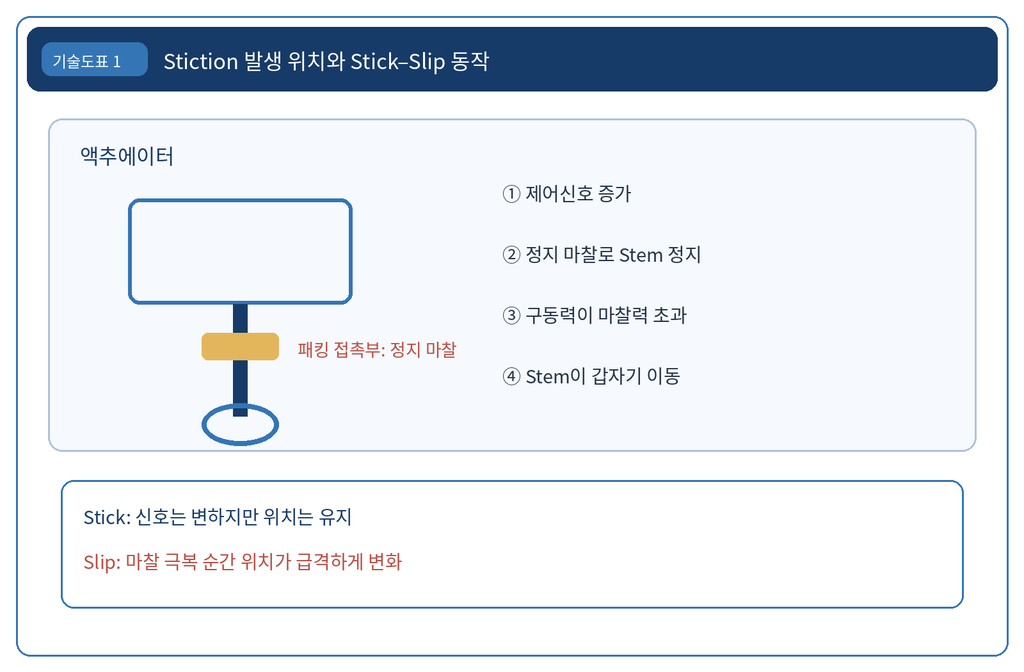

Stiction은 정지 마찰인 Static Friction과 관련된 현상입니다. 밸브의 Stem이나 내부 구동부가 정지해 있을 때 마찰력이 작용하여, 구동력이 일정 수준을 넘어서기 전까지 움직이지 않는 상태를 의미합니다.

구동력이 정지 마찰을 극복하면 밸브가 움직이기 시작합니다. 이때 움직이는 동안의 마찰력이 정지 마찰력보다 작으면 밸브가 예상보다 크게 이동하는 Stick-Slip 동작이 나타날 수 있습니다.

반면 Hunting은 제어밸브 또는 제어루프가 목표 상태에 안정적으로 도달하지 못하고 반복적으로 움직이는 현상입니다.

두 현상의 차이는 다음과 같습니다.

구분	Stiction	Hunting
핵심 현상	정지 후 갑작스러운 이동	반복적인 진동
주요 관련 요소	정지 마찰, 구동력, 기계적 저항	제어루프 안정성, 밸브 응답
대표적인 관찰 결과	입력신호 변화에도 위치가 정지	밸브 위치 또는 공정변수가 반복적으로 변동
발생 범위	주로 밸브 구동계	밸브·포지셔너 또는 전체 제어루프
상호 관계	Hunting을 유발하는 요인이 될 수 있음	Stiction 이외의 원인으로도 발생 가능

중요한 점은 Stiction이 발생한다고 반드시 Hunting이 발생하는 것은 아니며, Hunting이 관찰된다고 반드시 Stiction이 원인인 것도 아니라는 사실입니다.

제어밸브에서 Stiction이 발생하는 주요 원인

Stiction은 밸브의 구동력이 정지 마찰을 즉시 극복하지 못할 때 발생합니다. 이러한 현상은 밸브 내부의 기계적 상태와 구동계의 성능에 영향을 받습니다.

Packing의 과도한 압축과 마찰

Stem을 밀봉하는 Packing은 외부 누설을 방지하는 역할을 합니다.

그러나 Packing이 과도하게 압축되거나 사용 중 마모·경화되면 Stem과의 접촉 저항이 증가할 수 있습니다. 이 경우 Actuator가 힘을 가하더라도 Stem이 즉시 움직이지 못하는 상황이 발생합니다.

Packing의 재질, 압축 상태, 온도 및 사용 이력은 마찰 특성을 검토할 때 중요한 요소입니다.

Stem과 Guide의 정렬 불량

Stem이나 Guide의 정렬 상태가 적절하지 않으면 밸브가 움직이는 과정에서 편하중과 추가적인 마찰이 발생할 수 있습니다.

또한 내부 부품의 마모, 변형 또는 이물질 축적도 원활한 움직임을 방해할 수 있습니다.

이러한 문제는 밸브의 전체 이동 구간에서 일정하게 나타나지 않고 특정 개도에서 집중적으로 발생할 수도 있습니다.

Actuator의 구동력 부족

Actuator의 구동력이 밸브 내부 마찰과 유체에 의한 힘을 충분히 극복하지 못하면 응답 지연이 발생할 수 있습니다.

공압식 Actuator에서는 공급공기 압력의 부족, 공압 배관의 제한, 내부 누설 및 구동부의 마찰 등을 확인해야 합니다.

다만 구동력 부족에 따른 움직임 지연이 모두 Stiction인 것은 아닙니다. 실제 원인을 판단하려면 구동압력과 밸브 위치의 변화를 함께 분석해야 합니다.

Seat와 Trim의 접촉 저항

일부 밸브에서는 Seat의 접촉하중이나 Trim의 마모 및 오염으로 인해 움직임에 필요한 힘이 증가할 수 있습니다.

특히 회전형 밸브에서는 Seat 마찰과 구동축의 비틀림 등이 위치 응답에 영향을 줄 수 있습니다.

Stiction의 핵심은 입력신호가 증가하는 동안 밸브가 정지해 있다가, 구동력이 마찰을 극복하는 순간 움직임이 발생한다는 점입니다.

Stick-Slip 동작이 제어 안정성을 떨어뜨리는 과정

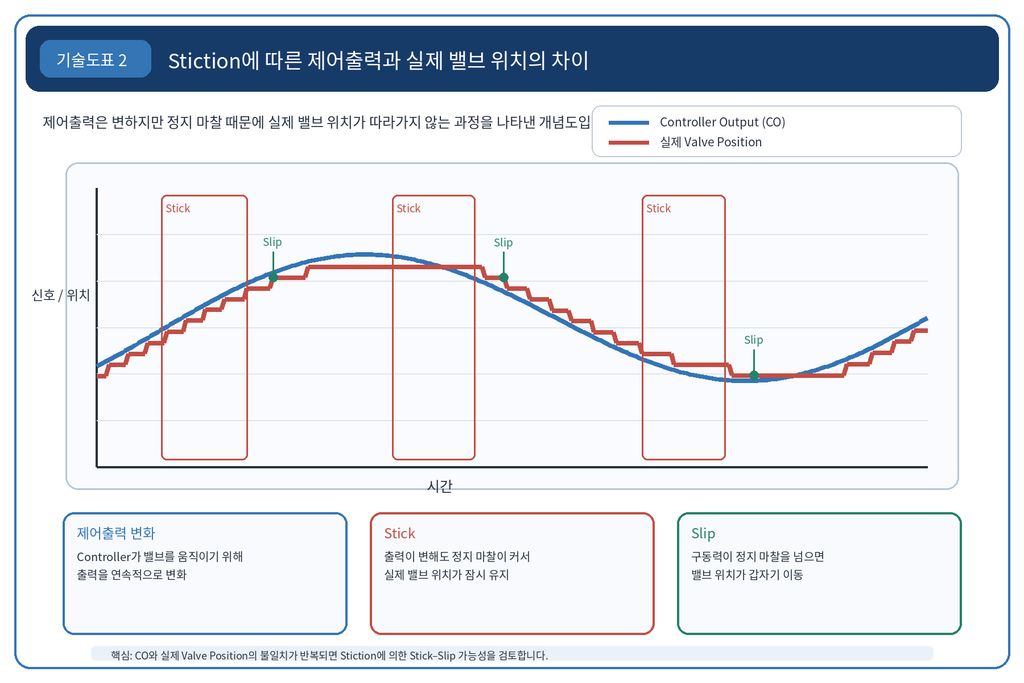

제어밸브에 Stiction이 발생하면 Controller의 출력과 실제 밸브 위치 사이에 차이가 생길 수 있습니다.

예를 들어 Controller가 공정 유량을 증가시키기 위해 출력을 조금씩 높인다고 가정할 수 있습니다.

정상적인 밸브라면 출력 변화에 따라 개도가 변하면서 유량이 조절됩니다.

그러나 Stiction이 발생한 밸브에서는 Controller 출력이 증가해도 실제 위치가 일정 시간 유지될 수 있습니다.

이 상태에서 공정변수가 설정값에 도달하지 못하면 Controller는 추가적인 보정 출력을 만들어낼 수 있습니다.

이후 Actuator의 구동력이 정지 마찰을 극복하면 밸브가 갑자기 움직이면서 필요한 양보다 큰 유량 변화가 발생할 수 있습니다.

그 결과 Controller가 반대 방향으로 보정을 시작하고, 다시 마찰에 의한 정지와 급격한 이동이 반복될 수 있습니다.

이러한 현상은 공정변수의 반복적인 변동을 유발할 수 있으며, 특히 적분 동작이 포함된 제어루프에서는 보정 출력이 누적되면서 지속적인 진동으로 이어질 수 있습니다.

다만 실제 진동의 크기와 주기는 공정의 동특성, PID 설정, 밸브 특성 및 외란에 따라 달라집니다.

Hunting이 발생하는 주요 원인

Hunting은 Stiction 외에도 다양한 원인으로 발생할 수 있습니다. 따라서 밸브가 반복적으로 움직인다는 사실만으로 기계적 마찰을 원인으로 확정해서는 안 됩니다.

PID 설정과 공정 동특성의 불일치

Controller의 비례 이득이 지나치게 높거나 적분 동작이 공정의 응답 특성에 비해 강하면 제어출력이 과도하게 변화할 수 있습니다.

공정의 Dead Time과 시간상수가 충분히 고려되지 않은 경우에도 설정값 주변에서 반복적인 보정이 발생할 수 있습니다.

특히 밸브의 응답 지연과 공정의 지연이 함께 존재하면 제어루프의 안정성이 더욱 불리해질 수 있습니다.

Positioner의 불안정한 응답

Positioner는 입력신호와 실제 밸브 위치를 비교하여 Actuator를 제어합니다.

Positioner의 튜닝이 밸브와 Actuator의 특성에 적절하지 않으면 위치를 지나치게 보정하거나 목표 위치 주변에서 반복적으로 움직일 수 있습니다.

이 경우 공정 Controller가 안정적이더라도 밸브 구동계 자체에서 진동이 발생할 수 있습니다.

공압 공급계의 문제

공급공기 압력의 변동, 공압 배관의 제한, 내부 누설 및 공압 구성요소의 이상은 Actuator의 응답에 영향을 줄 수 있습니다.

따라서 공압식 제어밸브에서 Hunting이 발생하면 Positioner 설정뿐 아니라 실제 공급압력과 Actuator 압력의 변화도 확인해야 합니다.

밸브 용량의 과대 선정

Oversizing된 밸브는 정상 운전점이 낮은 개도 영역에 집중될 수 있습니다.

해당 운전점에서 밸브의 Installed Gain이 높으면 작은 개도 변화에도 유량이 크게 변하여 제어루프의 민감도가 증가할 수 있습니다.

이러한 특성은 PID 설정이나 밸브 응답 문제와 결합하여 Hunting을 악화시킬 수 있습니다.

이와 관련된 밸브 용량과 제어 안정성의 관계는 [제어밸브의 Oversizing이 제어 안정성을 떨어뜨리는 이유]에서 자세히 설명하고 있습니다.

공정 외란과 계측 신호의 문제

상류 압력의 변동, 다른 제어루프와의 상호작용, 계측 신호의 노이즈 및 센서 응답 지연도 반복적인 제어 동작을 발생시킬 수 있습니다.

따라서 Hunting의 원인을 찾을 때는 밸브 자체의 문제와 공정에서 발생하는 변동을 구분해야 합니다.

Stiction과 Deadband 및 Hysteresis의 관계

Stiction을 정확히 분석하려면 Deadband와 Hysteresis의 개념도 구분해야 합니다.

Deadband는 입력신호의 방향이 바뀌었을 때 일정한 신호 변화 범위에서 출력이나 실제 움직임이 나타나지 않는 특성입니다.

Hysteresis는 입력신호를 증가시키는 과정과 감소시키는 과정에서 동일한 입력값에 대한 출력이 서로 달라지는 특성입니다.

Stiction은 정지 마찰과 관련된 현상으로, Deadband와 응답 지연을 발생시키는 원인이 될 수 있습니다.

그러나 Deadband는 마찰 외에도 기계적 유격, 구동축의 비틀림 및 Positioner 내부의 특성 등에 의해 발생할 수 있습니다.

따라서 현장에서는 세 가지 개념을 동일하게 취급하기보다 입력신호와 실제 밸브 위치를 비교하여 원인을 구분해야 합니다.

Deadband가 공정 제어에 미치는 영향은 기존 글인 [밸브 데드밴드가 공정 제어에 미치는 영향]과 함께 살펴볼 수 있습니다.

운전 데이터로 Stiction과 Hunting을 구분하는 방법

Stiction과 Hunting을 진단할 때는 단일 신호보다 여러 운전 데이터를 동일한 시간축에서 비교하는 것이 중요합니다.

우선 다음 항목을 확인합니다.

측정 항목	확인 목적
Set Point(SP)	제어 목표값과 변경 이력 확인
Process Variable(PV)	실제 공정변수의 변동 확인
Controller Output(CO)	Controller의 보정 방향과 크기 확인
Valve Position	명령에 따른 실제 밸브 이동 확인
Actuator Pressure	구동압력 변화와 위치 응답 비교
Supply Pressure	공압 공급 상태 확인

Controller Output이 변화하는데 실제 밸브 위치가 일정 시간 정지한 뒤 급격히 이동한다면 Stiction 가능성을 검토할 수 있습니다.

반대로 Controller Output과 밸브 위치가 함께 반복적으로 변한다면 PID 설정, Positioner의 응답, 공정 외란 및 제어루프의 상호작용 등을 함께 확인해야 합니다.

특히 실제 밸브 위치가 안정적인데도 PV만 진동한다면 밸브 외부의 공정조건이나 계측계 문제를 우선적으로 검토할 필요가 있습니다.

이러한 진단에서는 시간축이 일치하는 데이터와 충분한 기록 해상도가 중요합니다. 신호의 기록 주기가 너무 길면 밸브의 짧은 정지 구간이나 급격한 위치 변화를 확인하기 어려울 수 있습니다.

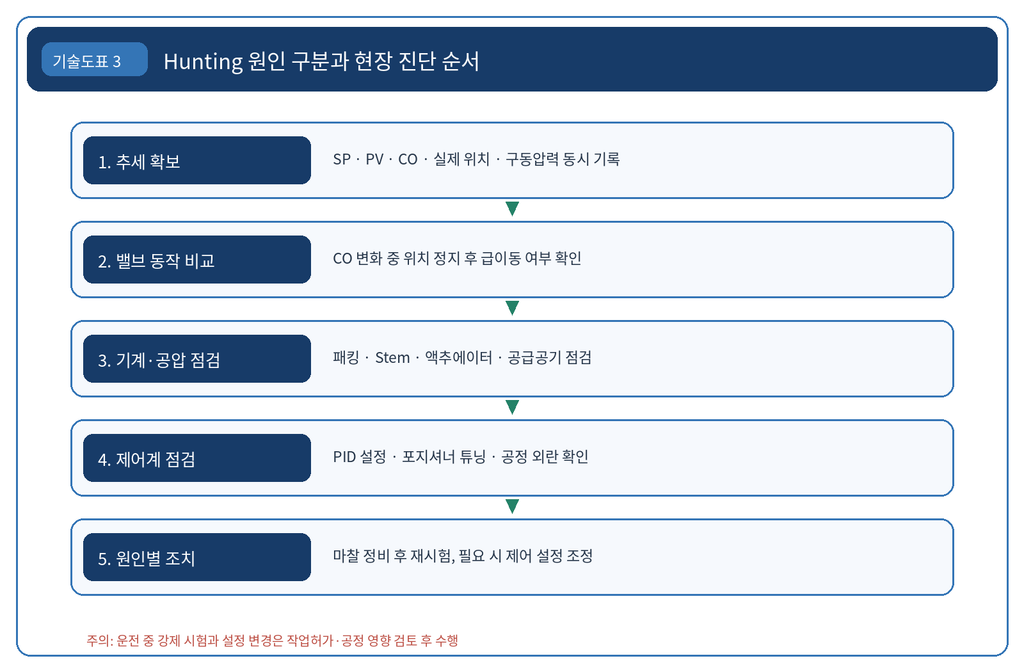

현장에서 적용하는 진단 순서

Stiction과 Hunting이 의심될 때는 먼저 공정의 운전 상태를 확인하고, 수집 가능한 데이터를 이용해 원인을 좁혀가는 것이 적절합니다.

첫 번째 단계에서는 SP, PV, CO 및 실제 밸브 위치를 동일한 시간축에서 기록합니다.

두 번째 단계에서는 Controller Output과 실제 밸브 위치의 관계를 확인합니다. 입력이 변하는 동안 위치가 정지하는 구간과 급격하게 이동하는 구간이 반복되는지 살펴봅니다.

세 번째 단계에서는 Packing, Stem, Actuator, 공급공기 및 Positioner의 상태를 점검합니다.

네 번째 단계에서는 기계적 이상이 확인되지 않았거나 정비 후에도 진동이 지속되는 경우 PID 설정, Positioner 튜닝 및 공정 외란을 검토합니다.

마지막으로 확인된 원인에 따라 정비 또는 설정 조정을 수행하고, 조치 전후의 운전 데이터를 비교하여 개선 여부를 평가합니다.

운전 중 강제 Stroke 시험이나 제어 설정 변경은 공정에 영향을 줄 수 있으므로 반드시 작업허가와 안전 절차에 따라 수행해야 합니다.

디지털 Positioner의 진단 기능 활용

디지털 Positioner를 사용하는 경우 밸브의 실제 위치와 구동압력, 입력신호 등의 진단 데이터를 활용할 수 있습니다.

일부 장비에서는 마찰, Deadband, 위치 편차 및 공급공기 상태를 분석하는 기능도 제공합니다.

이러한 데이터를 활용하면 단순히 밸브가 움직이지 않는다는 사실을 확인하는 수준을 넘어 실제 위치 응답이 어느 구간에서 지연되는지, 구동압력 변화와 어떤 관계가 있는지 분석할 수 있습니다.

다만 진단 기능의 종류와 측정 가능한 항목은 Positioner의 제조사 및 모델에 따라 다릅니다.

디지털 진단 데이터의 활용과 주요 확인 항목은 [디지털 밸브 포지셔너 진단 기능 활용 방법]에서 별도로 확인할 수 있습니다.

Stiction과 Hunting을 줄이기 위한 개선 방법

Stiction과 Hunting의 개선 방법은 실제 원인에 따라 달라져야 합니다.

확인된 원인	검토할 개선 방법
Packing 마찰 증가	제조사 기준에 따른 Packing 상태 점검 및 조정
Stem·Guide 정렬 불량	정렬 상태와 마모 여부 점검
내부 오염 또는 손상	Trim과 구동부의 상태 확인 및 정비
Actuator 구동력 부족	구동력과 공급압력의 적합성 검토
공압 공급계 이상	공압 배관, 누설 및 공급압력 점검
Positioner 응답 불안정	제조사 절차에 따른 진단 및 튜닝
PID 설정 부적합	공정 동특성을 반영한 제어 설정 검토
밸브 Oversizing	실제 운전범위와 Installed Gain 재평가

특히 기계적 마찰이 원인인 경우에는 PID 설정만 변경하여 문제를 해결하려고 해서는 안 됩니다.

Controller의 응답을 느리게 조정하면 진동이 일시적으로 감소할 수 있지만, 밸브 내부의 마찰이나 구동계 이상은 그대로 남아 있을 수 있기 때문입니다.

반대로 기계적 이상이 확인되지 않는 상태에서 Packing이나 Actuator를 반복적으로 정비하는 것도 적절하지 않습니다.

따라서 개선 작업은 반드시 운전 데이터와 실제 점검 결과를 근거로 진행해야 합니다.

결론

제어밸브의 Stiction과 Hunting은 서로 연관될 수 있지만 발생 원인과 진단 방법이 다른 현상입니다.

Stiction은 정지 마찰로 인해 입력신호가 변해도 밸브가 즉시 움직이지 않다가 구동력이 마찰을 극복하는 순간 갑자기 이동하는 현상입니다.

이러한 동작은 Controller의 보정과 결합하여 공정변수의 반복적인 변동을 유발할 수 있습니다.

반면 Hunting은 Stiction 외에도 PID 설정, Positioner 응답, 공압 공급계, 밸브 용량 및 공정 외란 등 다양한 원인으로 발생할 수 있습니다.

따라서 안정적인 제어 성능을 확보하기 위해서는 Controller Output, 실제 Valve Position, Actuator Pressure 및 Process Variable을 함께 분석하여 기계적 문제와 제어계 문제를 구분하는 것이 중요합니다.

원인을 정확히 구분한 뒤 적절한 정비와 설정 조정을 수행해야 불필요한 부품 교체를 줄이고 제어밸브의 응답성과 공정 안정성을 개선할 수 있습니다.
