제어밸브의 Oversizing이 제어 안정성을 떨어뜨리는 이유

제어밸브 Oversizing이란 무엇인가

제어밸브의 Oversizing은 실제 공정에서 필요한 유량과 차압 조건에 비해 밸브의 용량이 과도하게 크게 선정되는 현상을 의미합니다.

제어밸브는 일반적으로 최소, 정상, 최대 유량과 입구 및 출구 압력, 온도, 유체 물성 등을 기준으로 필요한 용량을 산정합니다. 이 과정에서 최대 유량을 충분히 처리할 수 있도록 여유를 확보하는 것은 중요하지만, 필요 이상의 용량을 가진 밸브를 선정하면 정상 운전에서 제어성이 오히려 불리해질 수 있습니다.

밸브의 크기가 커지면 동일한 공정 유량을 통과시키는 데 필요한 개도가 작아집니다. 따라서 과대 선정된 밸브는 정상 운전에서 전체 Stroke의 일부 구간만 반복적으로 사용하는 상황이 발생할 수 있습니다.

여기서 중요한 것은 밸브의 크기 자체보다 실제 운전조건에서 밸브가 어느 정도 개도로 동작하는가입니다.

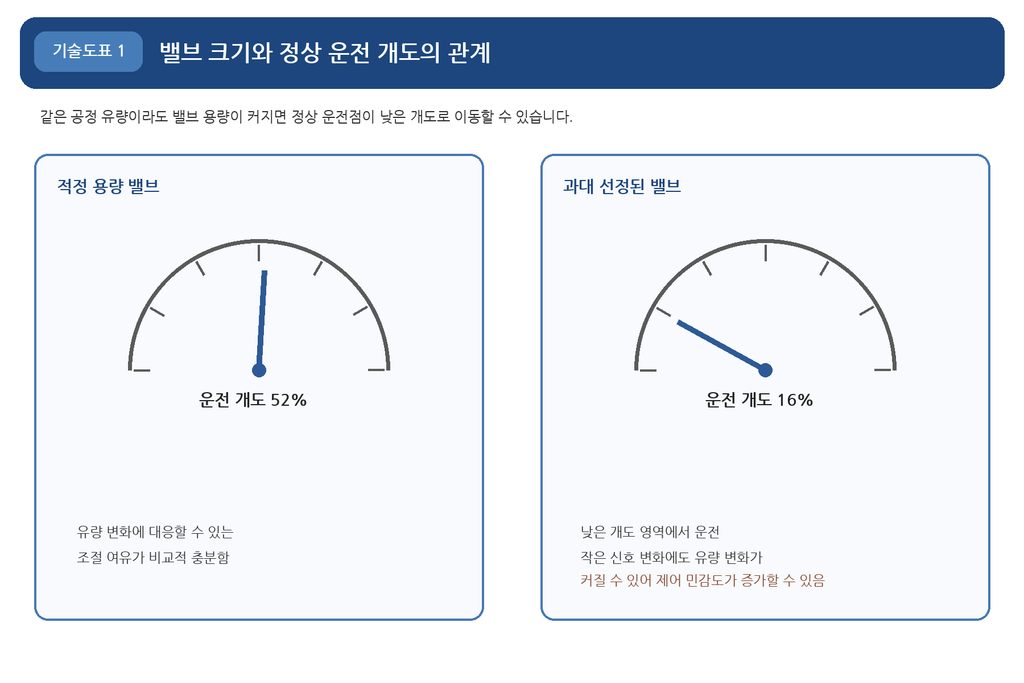

정상 운전점이 낮은 개도로 이동하는 이유

제어밸브의 용량이 실제 요구량보다 크면 동일한 유량을 처리하기 위해 필요한 밸브 개도가 작아집니다.

예를 들어 특정 공정에서 정상 운전 유량을 적정한 밸브가 약 50% 개도에서 처리한다고 가정할 수 있습니다. 같은 조건에서 더 큰 용량의 밸브를 설치하면 정상 유량을 처리하는 데 10~20% 정도의 낮은 개도만 필요할 수 있습니다.

이 경우 밸브는 전체 Stroke 중 일부 구간에 집중되어 운전하게 됩니다.

낮은 개도로 운전한다는 사실 자체가 항상 잘못된 것은 아닙니다. 그러나 정상 운전점이 밸브 특성상 민감한 영역에 위치하면 작은 개도 변화에 비해 상대적으로 큰 유량 변화가 발생할 수 있습니다.

따라서 제어밸브의 사이징에서는 최대 유량을 처리할 수 있는지뿐만 아니라 정상 운전점이 어느 위치에 형성되는지도 함께 검토해야 합니다.

필요한 Cv보다 큰 밸브가 제어성에 미치는 영향

제어밸브의 용량을 검토할 때는 공정조건을 기준으로 필요한 Cv를 산정하고, 선정된 밸브가 실제 운전범위에서 적절한 개도로 동작하는지 확인해야 합니다.

Cv는 밸브가 특정 조건에서 유체를 통과시킬 수 있는 용량을 나타내는 중요한 설계 변수입니다. 자세한 Cv 산정 과정과 유량 조건에 따른 제어 성능은 [밸브 Cv 값 산정 방법과 유량 제어 성능 분석]에서 별도로 다룰 수 있습니다.

Oversizing 문제는 바로 이 지점에서 발생합니다.

필요한 Cv보다 지나치게 큰 밸브를 선택하면 최대 유량에서는 충분한 용량을 확보할 수 있지만, 정상 운전에서는 밸브가 낮은 개도에서 작동하게 됩니다.

결과적으로 밸브가 실제 공정에서 사용되는 운전범위가 좁아지고, 특정 개도 영역에서 제어신호에 대한 민감도가 높아질 수 있습니다.

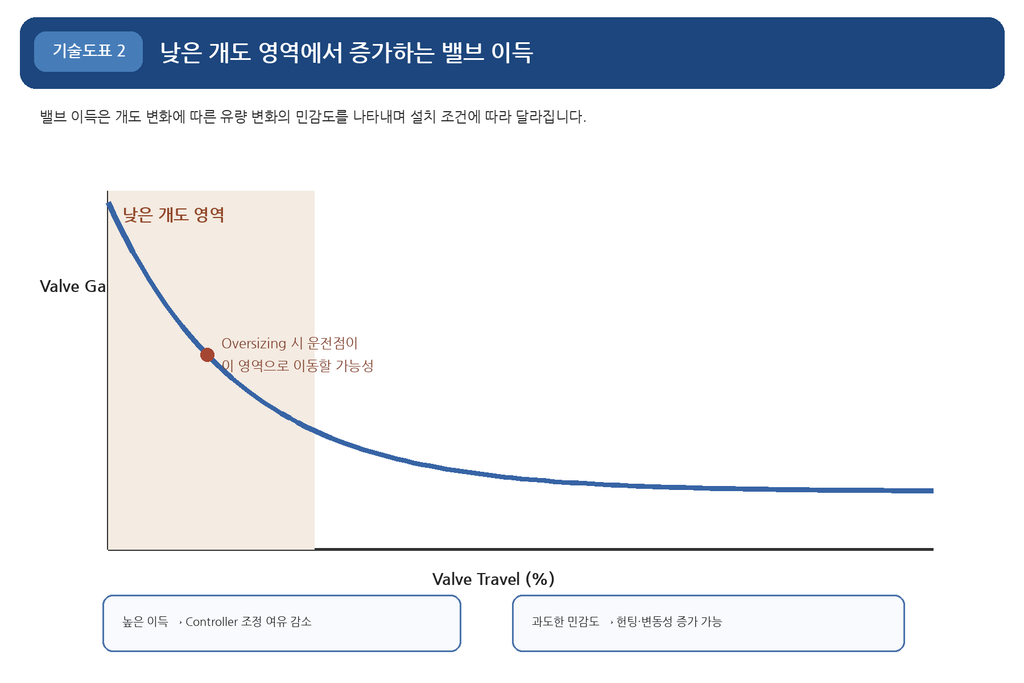

작은 개도에서 제어 민감도가 증가할 수 있는 이유

제어밸브에서 중요한 개념 중 하나가 Valve Gain입니다.

Valve Gain은 밸브 개도 변화에 따라 유량이 얼마나 변화하는지를 나타내는 개념입니다. 실제 Valve Gain은 밸브 자체의 특성뿐 아니라 압력조건과 배관 시스템의 영향을 함께 받습니다.

Oversizing된 밸브는 정상 운전점이 낮은 개도 영역에 위치하기 쉬워집니다.

이때 밸브 개도를 조금 변화시켰는데도 공정 유량이 상대적으로 크게 변하는 영역에서 운전할 수 있습니다.

예를 들어 Controller 출력이 20%에서 21%로 변화했다고 가정하면 적정하게 선정된 밸브에서는 비교적 작은 유량 변화가 발생할 수 있습니다.

반면 과대 선정된 밸브가 민감한 저개도 영역에서 운전하고 있다면 동일한 1%의 출력 변화가 상대적으로 큰 유량 변화를 만들 가능성이 있습니다.

이러한 특성 때문에 Oversizing은 제어루프에서 밸브의 실질적인 Gain을 높이는 방향으로 작용할 수 있으며, Controller가 사용할 수 있는 조정 여유를 줄일 수 있습니다.

이때 밸브의 제어범위를 판단할 때는 Rangeability도 함께 검토해야 합니다. 특히 실제 설치조건에서 확보되는 제어범위는 단순한 카탈로그상의 Rangeability와 다를 수 있으므로 [Rangeability가 제어 밸브 성능을 결정하는 이유]와 함께 살펴볼 필요가 있습니다.

Oversizing이 PID 제어에 미치는 영향

PID Controller는 공정변수와 설정값의 차이를 기준으로 제어출력을 계산합니다.

따라서 제어루프가 안정적으로 동작하려면 Controller의 Gain뿐 아니라 최종 제어요소인 밸브의 Gain과 공정의 동특성이 서로 적절한 관계를 가져야 합니다.

Oversizing으로 밸브의 운전점이 높은 Gain 영역으로 이동하면 Controller가 동일한 수준의 출력 변화를 만들어도 실제 공정변화가 크게 나타날 수 있습니다.

이 경우 다음과 같은 현상이 나타날 수 있습니다.

현상	Oversizing과의 관계
작은 출력 변화에 큰 유량 변화	저개도 영역의 높은 Gain과 관련
공정변수 변동 증가	제어루프의 민감도 증가 가능
Hunting	Controller Gain과 밸브 Gain의 조합에 따라 발생 가능
PID Gain 조정 범위 감소	높은 밸브 Gain을 보상하기 위해 Controller Gain을 낮춰야 할 수 있음
정상 운전 개도 편중	낮은 개도 영역에서 반복 운전 가능

다만 Oversizing이 곧바로 Hunting을 발생시키는 것은 아닙니다.

제어루프의 안정성은 밸브 Gain뿐 아니라 공정의 시간상수, Dead Time, Controller 설정, 밸브 응답시간, 마찰 및 Deadband 등의 영향을 함께 받습니다.

따라서 실제 현장에서 Hunting이 발생했다고 해서 밸브 Oversizing만을 원인으로 판단해서는 안 됩니다.

PID 제어와 최종 제어요소의 관계는 [PID 제어와 제어 밸브의 상관관계 분석]에서 보다 구체적으로 확인할 수 있습니다.

낮은 개도에서는 마찰과 Deadband의 영향도 커질 수 있다

Oversizing의 문제는 Valve Gain만으로 끝나지 않습니다.

제어밸브가 아주 작은 개도 범위에서 반복적으로 움직이면 Stem과 Packing, Actuator 및 내부 구성요소에서 발생하는 마찰의 영향이 상대적으로 커질 수 있습니다.

예를 들어 Controller가 밸브 위치를 조금 변경하려고 하더라도 정지 마찰이 충분히 극복되지 않으면 실제 Stem 이동이 바로 발생하지 않을 수 있습니다.

이후 Controller 출력이 계속 증가하면서 어느 순간 밸브가 움직이면 예상보다 큰 위치 변화가 발생할 수 있습니다.

이러한 동작이 반복되면 공정변수가 목표값 주변에서 계속 상승과 하강을 반복하는 현상이 나타날 수 있습니다.

다만 이러한 현상 역시 Oversizing만으로 설명할 수는 없습니다. 밸브의 Stiction, Deadband, Hysteresis, Actuator 성능 및 Positioner 설정 등을 함께 확인해야 합니다.

Installed Characteristic을 함께 확인해야 하는 이유

밸브의 Inherent Characteristic은 일반적으로 일정한 차압 조건에서 밸브 개도와 유량계수의 관계를 나타냅니다.

그러나 실제 플랜트에서는 유량이 증가하면 배관과 장치에서 발생하는 압력손실도 함께 변합니다.

따라서 실제 운전에서 나타나는 유량과 밸브 개도의 관계는 카탈로그에 표시된 Inherent Characteristic과 달라질 수 있습니다.

이를 Installed Characteristic이라고 합니다.

특히 Oversizing된 밸브에서는 정상 운전점이 특정 저개도 영역에 집중될 수 있으므로 실제 운전조건에서의 Installed Gain을 확인하는 것이 중요합니다.

따라서 밸브 선정 단계에서는 단순히 필요한 최대 Cv보다 큰 밸브를 선택하는 방식보다 정상 운전점에서 밸브가 어느 정도 개도로 동작하는지까지 검토해야 합니다.

제어밸브 용량은 최대 유량만으로 결정하면 안 된다

제어밸브의 사이징에서는 최소, 정상, 최대 운전조건을 함께 검토해야 합니다.

특히 다음 항목을 종합적으로 확인할 필요가 있습니다.

• 최소 유량에서의 밸브 개도
• 정상 유량에서의 밸브 개도
• 최대 유량에서의 밸브 개도
• 정상 운전 시 밸브 차압
• 최소 및 최대 차압 변화
• 요구 Cv와 선정 밸브의 Cv
• Inherent Characteristic
• Installed Characteristic
• Valve Gain
• Rangeability
• 응답시간
• Deadband와 Hysteresis
• 유체의 압축성 및 비압축성 특성
• Cavitation 또는 Flashing 가능성
• 소음 및 진동 조건

즉, 최대 유량을 처리할 수 있다는 사실만으로 적절한 제어밸브라고 판단할 수 없습니다.

최대 유량에서 충분한 용량을 확보하면서도 정상 운전에서 지나치게 낮은 개도에 머물지 않는지 확인하는 것이 중요합니다.

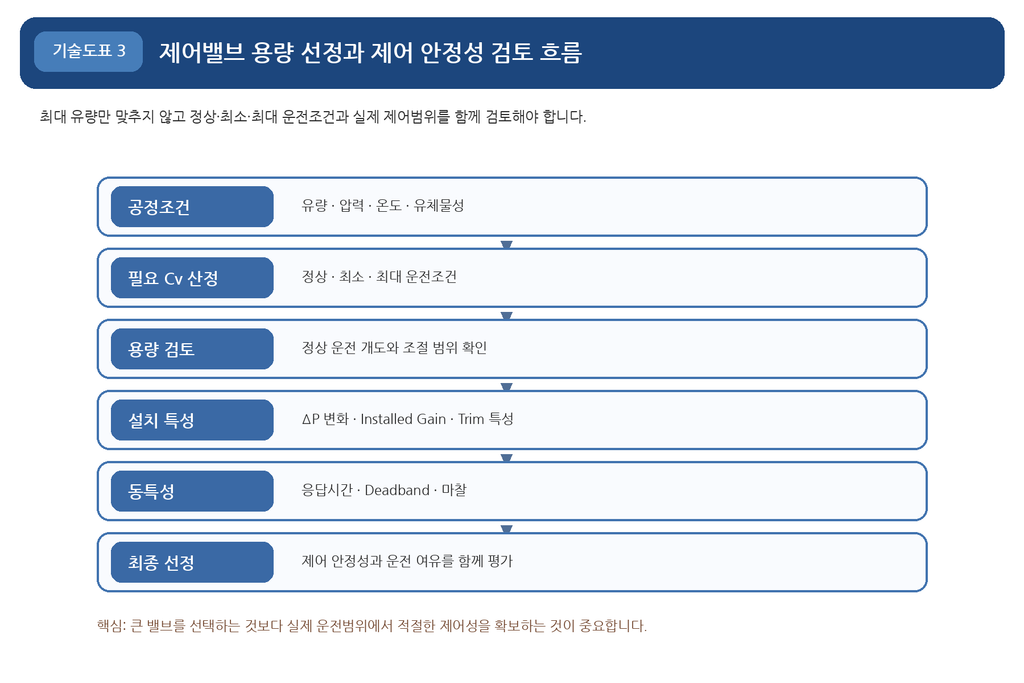

Oversizing을 줄이기 위한 밸브 선정 흐름

실제 프로젝트에서는 먼저 공정의 최소·정상·최대 조건을 정의하고 필요한 Cv를 산정합니다.

그다음 선정된 밸브가 실제 운전범위에서 어느 정도 개도로 동작하는지 확인하고, 차압 변화와 Installed Characteristic을 검토해야 합니다.

필요한 경우 Trim 특성이나 밸브 용량을 조정하여 정상 운전점에서 적절한 제어성을 확보할 수 있도록 검토합니다.

이 과정에서 밸브를 무조건 작게 선정하는 것도 올바른 방법은 아닙니다.

최대 유량에서 충분한 용량이 확보되지 않으면 밸브가 완전히 개방되어도 필요한 유량을 처리하지 못할 수 있으며, 높은 차압이나 유속으로 인해 소음, 진동, Cavitation 등의 문제가 발생할 수도 있습니다.

따라서 목표는 가장 작은 밸브를 선택하는 것이 아니라 전체 운전범위에서 필요한 용량과 적절한 제어성을 동시에 확보하는 것입니다.

현장에서 Oversizing 여부를 확인하는 방법

이미 설치된 제어밸브의 Oversizing이 의심된다면 실제 운전 데이터를 이용해 확인할 수 있습니다.

먼저 정상 운전 시 밸브 개도를 확인합니다.

정상 운전이 지속되는 동안 밸브가 매우 낮은 개도에서만 움직이고 있다면 밸브 용량과 실제 운전범위의 적합성을 검토할 필요가 있습니다.

다음으로 밸브 개도와 유량의 변화를 동시에 기록합니다.

밸브 개도가 조금 변할 때 유량이 얼마나 변화하는지 확인하면 실제 운전조건에서의 민감도를 파악하는 데 도움이 됩니다.

또한 Controller Output과 실제 Valve Position을 함께 비교하면 명령신호와 실제 밸브 동작 사이에 편차가 존재하는지도 확인할 수 있습니다.

특히 다음과 같은 패턴이 반복된다면 추가적인 원인 분석이 필요합니다.

낮은 개도에서 반복 운전 → 작은 출력 변화 → 큰 유량 변화 → 반대 방향 보정 → 다시 원래 위치로 복귀

이 경우 Oversizing뿐 아니라 PID 설정, Deadband, Stiction, 마찰, 공정 Dead Time 등을 함께 조사해야 합니다.

Oversizing과 적정 사이징을 구분하는 기준

Oversizing 여부를 단순히 밸브의 호칭경이나 최대 Cv만으로 판단하는 것은 적절하지 않습니다.

같은 크기의 밸브라도 Trim과 압력조건, 유체 특성 및 설치조건에 따라 실제 제어 특성이 달라질 수 있기 때문입니다.

따라서 다음과 같은 순서로 판단하는 것이 실무적으로 유용합니다.

검토 단계	확인 내용
공정조건	최소·정상·최대 유량 확인
압력조건	입구압력, 출구압력, 차압 확인
용량	요구 Cv와 선정 Cv 비교
운전점	정상 운전 개도 확인
특성	Inherent 및 Installed Characteristic 검토
동특성	응답시간, Deadband, Hysteresis 확인
운전 데이터	개도·유량·Controller Output 추세 비교
최종 판단	제어성, 용량 여유, 안정성 종합 평가

결국 Oversizing은 단순히 “밸브 크기가 크다”는 문제가 아닙니다.

밸브 용량과 실제 공정 요구량 사이의 관계가 적절하지 않아 정상 운전점이 지나치게 낮은 개도로 이동하고, 그 결과 제어루프의 민감도가 높아질 수 있다는 것이 핵심입니다.

결론

제어밸브의 Oversizing은 최대 유량을 충분히 처리할 수 있다는 장점만 보고 판단해서는 안 됩니다.

밸브가 지나치게 크게 선정되면 정상 운전에서 낮은 개도 영역에 머무를 가능성이 높아지고, 이 영역에서 Valve Gain이 높아질 경우 작은 제어신호 변화가 상대적으로 큰 유량 변화를 만들 수 있습니다.

이러한 특성은 Controller의 Gain 설정 여유를 줄이고 공정변동을 증가시키는 방향으로 작용할 수 있습니다.

또한 낮은 개도에서 반복 운전하면 마찰과 Deadband 등의 영향이 상대적으로 커질 수 있으므로 밸브의 실제 동특성까지 함께 확인해야 합니다.

따라서 제어밸브의 적정 사이징은 최대 유량을 처리할 수 있는 충분한 용량을 확보하면서도 최소·정상·최대 운전조건에서 적절한 개도와 제어성을 유지하도록 설계하는 과정이어야 합니다.

특히 중요한 것은 밸브의 정격 크기 자체가 아니라 실제 공정 운전점에서의 Installed Characteristic과 Valve Gain입니다.

이를 기준으로 밸브 용량과 Trim 특성을 검토해야 안정적인 유량 제어와 공정변수 유지가 가능합니다.
