Rangeability가 제어 밸브 성능을 결정하는 이유

제어 밸브의 숨은 실력 파악하기

공장을 둘러보거나 배관 설계를 다루다 보면 유량을 조절하는 장치인 제어 밸브를 쉽게 만날 수 있습니다. 밸브는 단순히 물이나 가스의 흐름을 막고 열어주는 것 이상의 역할을 수행합니다. 특히 공정이 정밀해질수록 밸브가 얼마나 섬세하게 유량을 조절할 수 있는지가 전체 시스템의 운전 효율을 좌우합니다. 이때 밸브의 성능을 가르는 가장 결정적인 지표 중 하나가 바로 레인지빌리티입니다.

처음 이 용어를 접하면 다소 생소하게 느껴질 수 있습니다. 하지만 조금만 살펴보면 우리 일상에서 사용하는 수도꼭지나 샤워기와 크게 다르지 않다는 것을 알 수 있습니다. 아주 미세하게 물을 떨어뜨릴 수도 있고 시원하게 콸콸 쏟아지게 할 수도 있는 폭넓은 조절 능력을 뜻하기 때문입니다. 산업 현장에서는 이 폭이 넓을수록 공정 제어가 안정되고 장비의 수명도 길어집니다.

레인지빌리티가 지니는 진정한 의미

레인지빌리티를 쉽게 풀어보자면 밸브가 안정적으로 제어할 수 있는 최대 유량과 최소 유량의 비율을 말합니다. 예를 들어 어떤 밸브의 최대 유량이 100이고 안정적으로 조절 가능한 최소 유량이 2라면 이 밸브의 레인지빌리티는 50 대 1이 됩니다. 숫자가 클수록 밸브가 낼 수 있는 조절의 폭이 넓다는 뜻입니다.

이 비율이 중요한 이유는 실제 산업 현장의 유량이 항상 일정하지 않기 때문입니다. 공장은 계절에 따라, 시간에 따라, 혹은 생산량에 따라 필요한 유량이 수시로 변합니다. 이때 밸브의 조절 폭이 좁다면 유량이 조금만 줄어들어도 제어 능력을 상실하고 밸브가 완전히 열리거나 닫혀버리는 현상이 발생합니다. 이는 곧 압력 변동과 제품 품질 저하로 이어집니다.

일반적으로 산업용 제어 밸브는 30 대 1에서 50 대 1 정도의 레인지빌리티를 가집니다. 하지만 특수하게 설계된 밸브는 100 대 1을 넘는 뛰어난 성능을 발휘하기도 합니다. 공정의 변동 폭이 큰 곳일수록 높은 레인지빌리티를 가진 제품을 선택해야 하는 이유가 바로 여기에 있습니다.

밸브 종류별로 다른 조절 능력의 비밀

모든 밸브가 똑같은 조절 폭을 가지는 것은 아닙니다. 밸브의 내부 구조나 형태에 따라 유량이 조절되는 특성이 완전히 달라지기 때문에 종류별 특성을 정확히 이해하는 것이 중요합니다.

• 글로브 밸브는 정밀한 유량 조절에 가장 널리 쓰이며 플러그의 모양을 다양하게 디자인하여 높은 레인지빌리티를 구현하기 좋습니다.
• 볼 밸브는 구조상 차단 능력이 뛰어나지만 밸브가 열리는 초기 구간에서 유량이 급격하게 변하기 때문에 레인지빌리티 측면에서는 다소 불리할 수 있습니다.
• 버터플라이 밸브는 대구경 배관에 주로 사용되며 공간을 적게 차지하지만 역시 조절 가능한 유량 범위가 상대적으로 좁은 편에 속합니다.
• V 포트 볼 밸브는 일반 볼 밸브의 단점을 보완하여 V자 형태의 노치를 적용함으로써 넓은 조절 범위를 확보한 실속 있는 형태입니다.

이처럼 생김새에 따라 유량이 늘어나는 양상이 다르므로 현장의 제어 요구조건에 알맞은 형태를 고르는 안목이 필요합니다. 무조건 비싸고 큰 밸브를 쓰는 것보다 공정의 특성을 파악하고 적절한 내부 트림을 선택하는 것이 훨씬 현명합니다.

현장에서 흔히 하는 오해와 진실

제어 밸브를 다루는 현장 엔지니어들이 자주 범하는 실수 중 하나는 밸브 크기를 배관 크기와 무조건 일치시키는 것입니다. 배관이 100밀리미터라면 밸브도 당연히 100밀리미터짜리를 설치해야 한다고 생각하기 쉽습니다. 하지만 이는 레인지빌리티 성능을 크게 떨어뜨리는 주원인이 됩니다.

실제 유량은 배관이 허용하는 최대 용량보다 훨씬 적은 경우가 많습니다. 만약 과도하게 큰 밸브를 설치하면 밸브가 거의 닫힌 상태로 미세하게 열려서 일하게 됩니다. 이렇게 되면 밸브 플러그 주변에서 유속이 빨라져 소음과 진동이 생기고 밸브 내부가 마모되는 캐비테이션 현상이 발생하기 쉽습니다.

따라서 밸브는 배관 크기 기준이 아니라 실제 흐르는 유량의 범위를 기준으로 선정해야 합니다. 때로는 배관보다 한두 치수 작은 밸브를 설치하고 양쪽에 리듀서를 연결하는 것이 유량 제어 능력을 극대화하고 밸브의 레인지빌리티를 온전히 활용하는 비결이 됩니다.

실전에서 성능을 극대화하는 활용 방법

제어 밸브의 능력을 100퍼센트 끌어내기 위해서는 설치와 운영 과정에서 몇 가지 세심한 주의가 필요합니다. 현장 경험이 풍부한 전문가들이 권장하는 실용적인 요령들을 살펴보겠습니다.

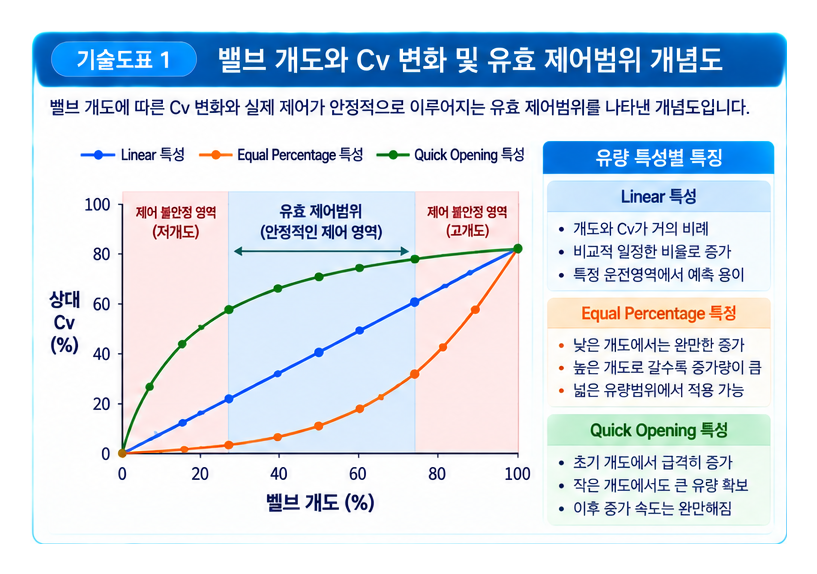

• 유량 특성 곡선이 선형인지 혹은 등퍼센트인지 파악하고 공정의 게인 변화에 알맞은 특성을 가진 제품을 선정합니다.
• 제어 루프의 튜닝 상태를 주기적으로 점검하여 밸브가 헌팅 현상 없이 안정적으로 움직이도록 유지합니다.
• 유체에 이물질이 많으면 밸브 시트가 손상되어 최소 유량 제어 능력이 떨어지므로 상단에 필터를 설치합니다.

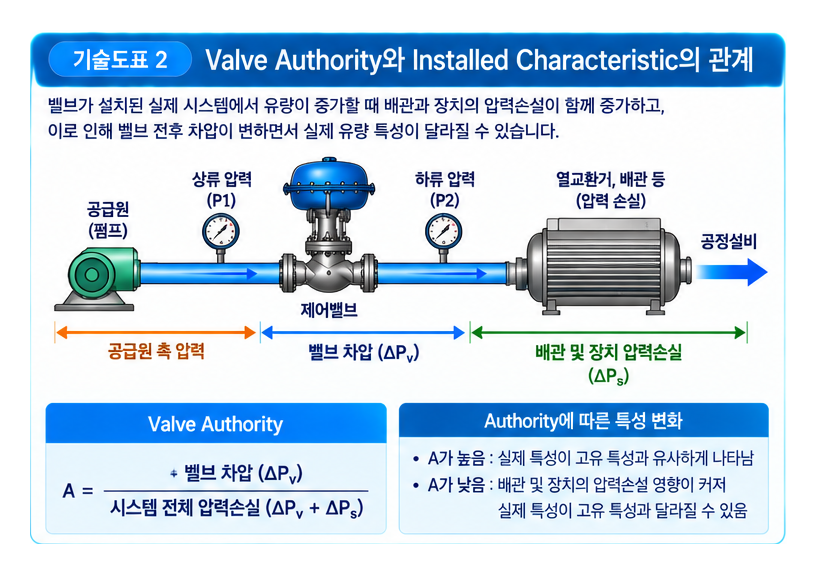

• 차압 변동이 심한 공정이라면 밸브 전후의 압력을 일정하게 유지해 주는 압력 독립형 밸브를 고려합니다.

이러한 작은 차이들이 모여 전체 공정의 안정성을 높이고 에너지 손실을 줄여줍니다. 밸브는 단순히 설치해 두고 방치하는 장치가 아니라 지속적인 관리가 필요한 핵심 설비입니다.

비용 효율적인 시스템 구축과 경제적 효과

좋은 성능의 밸브를 선택하는 것은 초기 투자 비용을 높이는 것처럼 보일 수 있습니다. 하지만 장기적인 관점에서 보면 레인지빌리티가 우수한 제어 밸브를 도입하는 것이 훨씬 비용 효율적입니다.

조절 범위가 좁은 밸브를 사용하면 유량 변동에 제대로 대응하지 못해 제품 불량이 발생하거나 에너지 낭비가 생깁니다. 반면 적절한 레인지빌리티를 갖춘 밸브는 공정을 최적의 상태로 유지해주므로 원자재와 전력 소모를 눈에 띄게 줄여줍니다. 또한 밸브가 무리하게 작동하지 않아 수명이 길어지고 정비 주기가 늘어나 유지보수 비용도 절감됩니다.

설계를 진행할 때 현재의 유량뿐만 아니라 미래의 증설 가능성이나 최소 운전 조건까지 함께 고려하여 밸브를 선정해야 합니다. 처음부터 정확한 사양을 갖춘 제품을 도입하는 것이 불필요한 교체 비용을 막는 가장 지혜로운 방법입니다.

자주 묻는 질문과 명쾌한 답변

레인지빌리티와 제어 밸브에 대해 현장에서 자주 묻는 질문들을 모았습니다.

레인지빌리티 숫자가 높으면 무조건 좋은가요

대체로 넓은 범위를 커버할 수 있어 유리하지만 무조건 수치만 좇기보다는 실제 우리 공정이 필요로 하는 유량 범위와 정확히 맞아떨어지는지 확인하는 것이 중요합니다.

밸브가 자꾸 떨리는 현상도 레인지빌리티와 관련이 있나요

네 밀접한 관련이 있습니다. 유량이 너무 적은 상태에서 큰 밸브를 억지로 제어하려고 하면 밸브가 열닫힘을 반복하는 헌팅 현상이 발생하며 이때 레인지빌리티 한계를 초과했을 가능성이 큽니다.

액체용 밸브와 기체용 밸브의 레인지빌리티 선택 기준이 다른가요

기체나 증기는 압력에 따른 부피 변화가 크기 때문에 액체보다 훨씬 넓은 유량 조절 범위를 요구하는 경우가 많습니다. 따라서 유체의 성질에 따른 특성을 고려하여 여유 있는 폭을 가진 밸브를 선택하는 것이 안전합니다.
