밸브 히스테리시스가 제어 정확도에 미치는 영향

제어밸브의 성능을 평가할 때 밸브의 유량 특성이나 Cv만 확인해서는 실제 제어 정확도를 충분히 판단하기 어렵습니다. 밸브에 입력되는 신호가 동일하더라도 밸브가 이전에 어느 방향으로 움직였는지에 따라 실제 위치가 달라질 수 있기 때문입니다.

이러한 현상을 이해하는 데 중요한 개념이 히스테리시스(Hysteresis)입니다.

히스테리시스는 밸브 입력신호가 증가하는 방향으로 변화할 때와 감소하는 방향으로 변화할 때 동일한 신호에서 서로 다른 밸브 위치가 나타나는 현상을 의미합니다. 제어밸브에서는 스템과 패킹 사이의 마찰, 액추에이터의 기계적 특성, 포지셔너의 특성, 연결부의 유격 등이 주요 원인이 될 수 있습니다.

특히 유량이나 압력, 온도를 정밀하게 제어해야 하는 공정에서는 작은 위치 오차도 공정변수의 변동으로 이어질 수 있기 때문에 히스테리시스를 단순한 기계적 오차로만 취급해서는 안 됩니다.

히스테리시스의 기본 원리

이상적인 제어밸브라면 특정 입력신호에 대해 항상 동일한 밸브 위치가 형성되어야 합니다.

예를 들어 제어신호가 50%일 때 밸브가 50% 위치에 있다면 신호가 40%에서 50%로 증가하든 60%에서 50%로 감소하든 동일한 위치에 도달해야 합니다.

하지만 실제 밸브에서는 마찰이나 기계적 저항 때문에 두 방향의 움직임에서 위치가 달라질 수 있습니다.

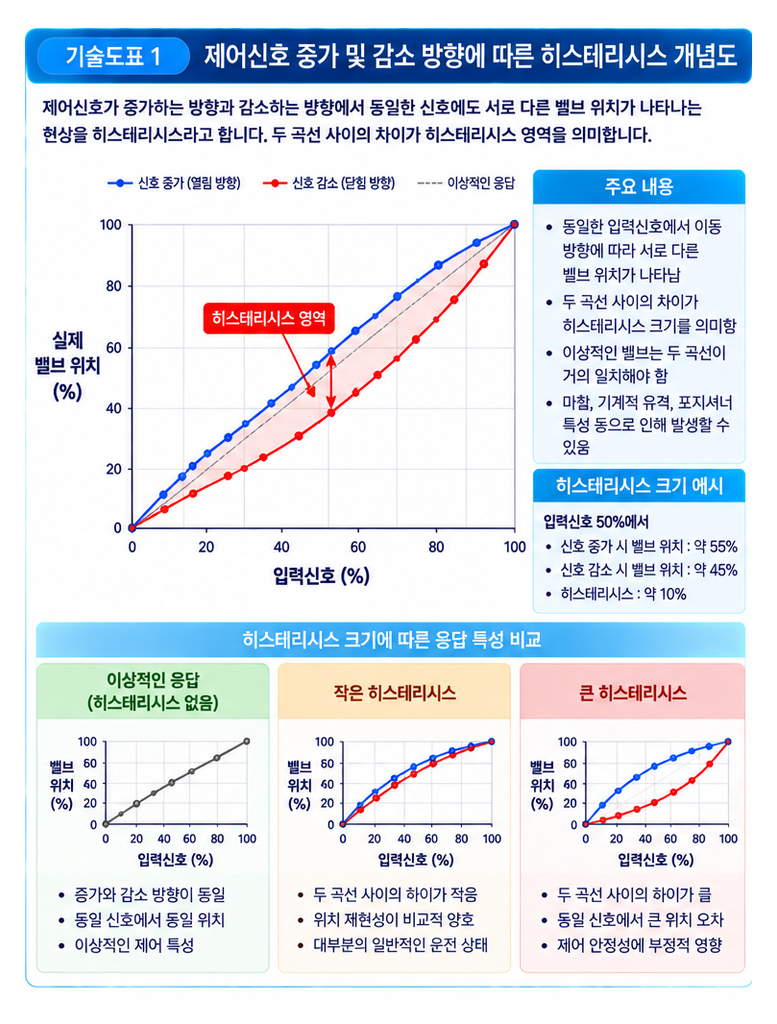

가로축에 입력신호, 세로축에 실제 밸브 위치를 표시하고 신호가 증가할 때의 곡선과 감소할 때의 곡선이 서로 다른 경로를 형성하도록 표현합니다. 두 곡선 사이의 차이가 히스테리시스 영역을 나타냅니다.

이상적인 밸브에서는 두 곡선이 거의 일치하지만 실제 밸브에서는 일정한 차이가 발생할 수 있습니다.

제어밸브에서 히스테리시스가 발생하는 주요 원인

제어밸브의 히스테리시스는 하나의 원인으로만 발생하지 않습니다.

대표적인 원인은 다음과 같습니다.

원인	발생 메커니즘	주요 영향
스템 마찰	스템 이동을 방해하는 저항 발생	작은 신호 변화에 대한 위치 지연
패킹 마찰	패킹 압축력으로 이동 저항 증가	저개도에서 위치 오차 증가
액추에이터 마찰	다이어프램, 피스톤 등의 움직임 저항	입력과 실제 위치 차이
링크 유격	기계적 연결부의 백래시 발생	방향 전환 시 위치 오차
포지셔너 오차	위치 검출 및 보정 과정의 오차	목표 위치와 실제 위치 차이
공급압력 변화	액추에이터 구동력 변화	위치 재현성 저하
밸브 내부 손상	스템 또는 트림의 움직임 방해	불규칙한 응답

실제 현장에서는 이러한 요소가 동시에 존재할 수 있습니다.

스템 마찰과 히스테리시스의 관계

스템 마찰은 제어밸브 히스테리시스를 설명할 때 가장 중요한 요소 가운데 하나입니다.

밸브 스템에 작용하는 마찰력이 크면 액추에이터가 만들어내는 힘이 증가하더라도 일정 수준까지는 스템이 움직이지 않을 수 있습니다.

이후 구동력이 마찰력을 넘어서는 순간 스템이 움직이면서 밸브 위치가 한 번에 변화할 수 있습니다.

이러한 현상이 반복되면 제어신호가 일정한 폭으로 변화하더라도 밸브 위치가 예상과 다르게 움직일 수 있습니다.

[밸브 스템 마찰력이 제어 안정성에 미치는 영향]

특히 저개도 영역에서는 밸브 위치 변화에 따른 유량 변화가 상대적으로 크게 나타나는 경우가 있기 때문에 스템 마찰에 의한 작은 위치 오차가 공정 제어에 더 크게 나타날 수 있습니다.

패킹 압축력과 히스테리시스

밸브 패킹은 외부로 유체가 누설되는 것을 방지하는 중요한 역할을 하지만 지나치게 높은 압축력은 스템의 움직임을 방해할 수 있습니다.

패킹 압축력이 너무 낮으면 누설 문제가 발생할 수 있고, 반대로 지나치게 높으면 스템 마찰력이 증가할 수 있습니다.

따라서 패킹은 단순히 누설 방지만을 기준으로 선정하거나 조정해서는 안 됩니다.

패킹 상태	예상되는 영향
압축력 부족	외부 누설 가능성 증가
적정 압축력	밀봉성과 작동성의 균형
과도한 압축력	스템 마찰 증가 가능
노후 또는 손상	마찰 및 누설 특성 변화

특히 저마찰 패킹이 필요한 제어밸브에서는 패킹 재질과 설치 상태가 작동 성능에 중요한 영향을 줄 수 있습니다.

액추에이터가 히스테리시스에 미치는 영향

액추에이터는 제어신호에 따라 밸브를 실제로 움직이는 장치이므로 액추에이터의 특성도 히스테리시스에 영향을 줄 수 있습니다.

공압식 액추에이터에서는 다이어프램이나 피스톤의 마찰, 스프링 특성, 공급공기압 등이 영향을 줄 수 있습니다.

전동식 액추에이터에서는 기어의 백래시, 구동부 마찰, 위치 피드백 오차 등이 문제가 될 수 있습니다.

따라서 밸브 본체만 점검하고 액추에이터를 제외하면 히스테리시스의 원인을 제대로 찾지 못할 수 있습니다.

[공압식 액추에이터와 전동식 액추에이터의 성능 비교]

포지셔너의 역할

포지셔너는 제어밸브의 입력신호와 실제 밸브 위치를 비교하고 액추에이터를 조정하는 장치입니다.

예를 들어 제어시스템에서 50%의 위치를 요구하면 포지셔너는 실제 밸브 위치를 확인하여 목표 위치에 도달하도록 공기압 또는 구동신호를 조절합니다.

따라서 포지셔너의 위치 검출이나 보정 기능에 문제가 발생하면 밸브의 실제 히스테리시스가 커질 수 있습니다.

다만 포지셔너가 모든 히스테리시스 문제를 제거할 수 있는 것은 아닙니다.

기계적인 마찰이나 백래시가 존재하면 포지셔너가 신호를 계속 보정하더라도 밸브의 물리적인 움직임 자체가 제한될 수 있습니다.

히스테리시스와 Deadband의 차이

히스테리시스와 Deadband는 현장에서 함께 언급되는 경우가 많지만 동일한 개념은 아닙니다.

구분	히스테리시스	Deadband
핵심 개념	이동 방향에 따른 위치 차이	입력 변화에도 출력 변화가 거의 없는 구간
주요 원인	마찰, 탄성, 기계적 특성	마찰, 유격, 제어 로직 등
방향성	증가·감소 방향에 따라 차이 발생	입력 변화가 일정 범위에서 출력에 반영되지 않음
결과	동일 신호에서 다른 위치 가능	일정 신호 변화에도 밸브가 반응하지 않음
제어 영향	위치 재현성 저하	제어 응답 지연 및 불연속

두 현상은 서로 연관되어 나타날 수 있지만 진단할 때는 구분해서 확인해야 합니다.

[밸브 데드밴드가 공정 제어에 미치는 영향]

히스테리시스가 유량 제어에 미치는 영향

유량 제어에서는 밸브 위치가 조금만 달라져도 실제 유량이 변화할 수 있습니다.

특히 밸브가 민감한 개도 영역에서 운전되면 작은 위치 차이가 공정 유량의 차이로 확대될 수 있습니다.

예를 들어 동일한 50%의 제어신호에서 밸브가 상승 방향에서는 51%, 하강 방향에서는 49%의 위치를 형성한다면 해당 차이가 실제 유량 변화로 나타날 수 있습니다.

다만 실제 유량 차이는 밸브 특성뿐만 아니라 밸브 전후 차압과 배관 시스템의 상태에 따라 달라집니다.

따라서 히스테리시스를 평가할 때는 밸브 위치 데이터와 함께 실제 유량 및 차압을 측정해야 합니다.

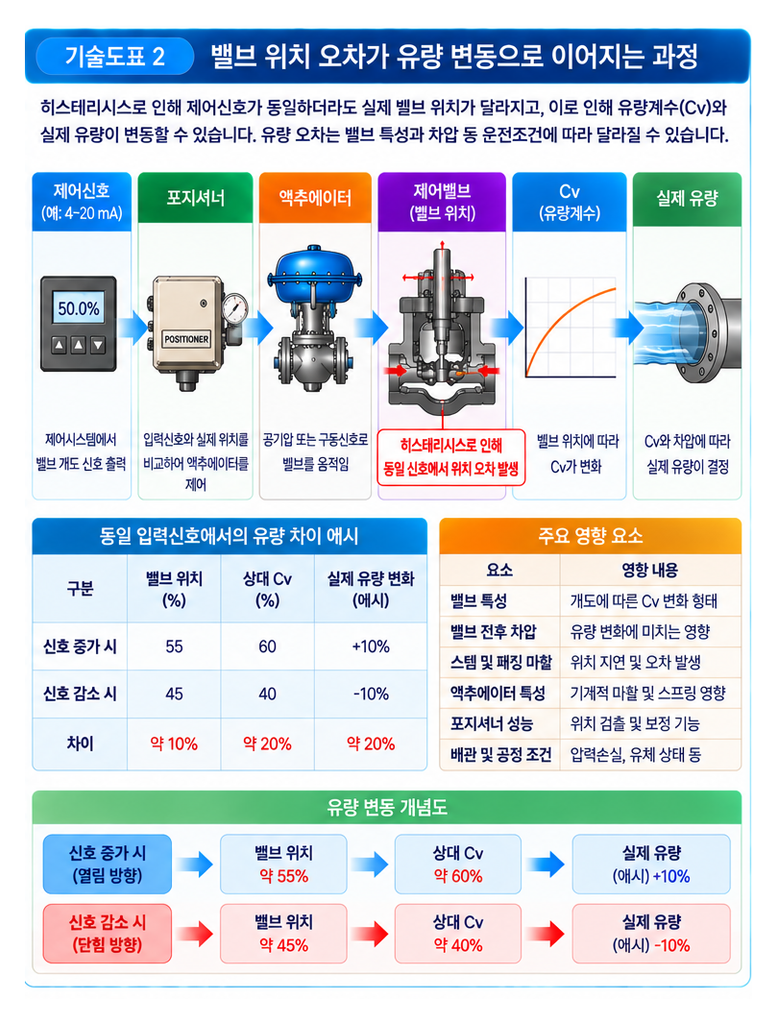

제어신호 → 포지셔너 → 액추에이터 → 밸브 위치 → Cv → 실제 유량으로 이어지는 흐름을 표시하고, 히스테리시스가 밸브 위치 단계에서 발생하여 최종적으로 유량 오차를 만드는 과정을 나타냅니다.

압력제어에서 발생하는 문제

압력제어 시스템에서도 히스테리시스는 중요한 문제가 될 수 있습니다.

압력제어기는 목표 압력과 실제 압력의 차이를 기준으로 밸브를 조절합니다.

하지만 밸브가 신호 변화에 즉시 반응하지 않으면 제어기가 계속해서 출력을 변경할 수 있습니다.

이후 밸브가 움직이기 시작하는 순간 유량이 급격하게 변하고 압력이 목표값을 지나쳐 다시 반대 방향의 제어가 발생할 수 있습니다.

이 과정이 반복되면 압력 변동이 커지거나 제어출력이 불필요하게 반복해서 움직이는 현상이 나타날 수 있습니다.

온도제어에 미치는 영향

온도제어는 유량제어보다 히스테리시스의 영향이 늦게 나타나는 경우가 있습니다.

열교환기나 가열설비에서는 밸브가 열매체 유량을 변화시키더라도 공정온도가 즉시 변화하지 않기 때문입니다.

이때 밸브 히스테리시스와 공정 자체의 시간지연이 동시에 존재하면 제어루프의 응답이 복잡해질 수 있습니다.

특히 온도제어에서 밸브가 특정 위치에서 계속 머무르거나 방향을 반복적으로 전환한다면 다음 항목을 함께 확인해야 합니다.

• 밸브 스템 마찰
• 패킹 압축상태
• 액추에이터 작동상태
• 포지셔너 캘리브레이션
• 제어루프의 PID 설정
• 열교환기 응답특성

따라서 온도제어의 불안정성을 모두 PID 설정 문제로 판단해서는 안 됩니다.

Equal Percentage 밸브에서의 히스테리시스 영향

Equal Percentage 특성의 제어밸브는 개도가 증가함에 따라 유량 용량의 증가폭도 커지는 특성을 갖습니다.

따라서 동일한 위치 오차라도 밸브가 어느 개도에서 운전되는지에 따라 실제 유량에 미치는 영향이 달라질 수 있습니다.

낮은 개도에서의 위치 오차와 높은 개도에서의 위치 오차가 동일한 유량 변화를 만든다고 볼 수 없습니다.

[Equal Percentage 특성 곡선의 적용 사례 분석]

이 때문에 히스테리시스 자체의 크기뿐 아니라 어느 운전점에서 발생하는가를 함께 분석해야 합니다.

Rangeability와 히스테리시스의 관계

제어밸브의 명목상 Rangeability가 넓더라도 히스테리시스가 크면 실제 유효 제어범위가 좁아질 수 있습니다.

특히 최소 유량을 제어하는 과정에서는 밸브의 아주 작은 움직임을 안정적으로 구현해야 하기 때문에 스템 마찰과 히스테리시스가 중요한 문제가 됩니다.

예를 들어 밸브가 0~100%의 넓은 작동범위를 가지고 있더라도 저개도 영역에서 반복성이 떨어진다면 실제 공정에서 안정적으로 사용할 수 있는 최소 유량은 제한될 수 있습니다.

[Rangeability가 제어 밸브 성능을 결정하는 이유]

따라서 Rangeability와 히스테리시스는 서로 독립적인 사양처럼 보이지만 실제 제어 성능에서는 밀접하게 연결되어 있습니다.

히스테리시스 측정 방법

제어밸브의 히스테리시스를 평가하려면 밸브 입력신호를 일정한 범위에서 증가시킨 다음 다시 감소시키면서 밸브의 실제 위치를 측정하는 방법을 사용할 수 있습니다.

기본적인 측정 과정은 다음과 같습니다.

입력신호 증가

제어신호를 낮은 값에서 높은 값까지 단계적으로 증가시키면서 실제 밸브 위치를 기록합니다.

입력신호 감소

동일한 조건에서 제어신호를 다시 높은 값에서 낮은 값으로 변화시키면서 실제 위치를 기록합니다.

위치 비교

동일한 입력신호에서 증가 방향과 감소 방향의 실제 밸브 위치를 비교합니다.

차이 분석

두 곡선 사이의 최대 차이를 확인하여 히스테리시스 정도를 평가합니다.

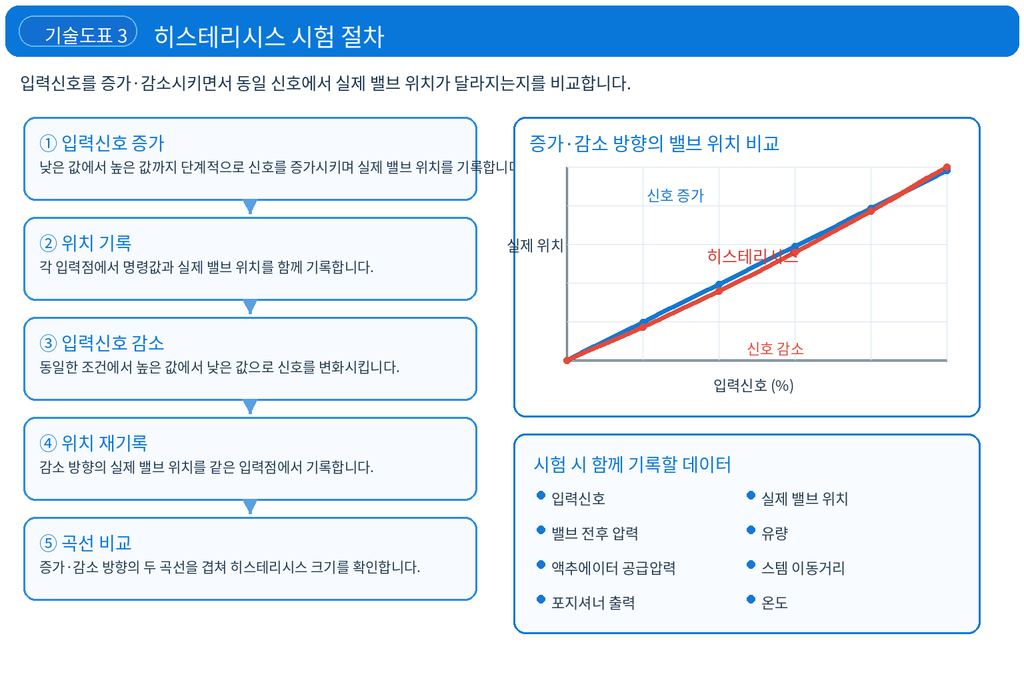

입력신호 증가 → 밸브 위치 기록 → 입력신호 감소 → 밸브 위치 재기록 → 두 곡선 비교의 순서로 시험 절차를 도식화합니다.

실제 시험에서는 밸브 전후 압력, 유량, 액추에이터 공급압력 등의 조건도 함께 기록하면 원인 분석에 도움이 됩니다.

히스테리시스 시험에서 확인해야 할 데이터

단순히 밸브 위치만 측정하는 것보다 여러 데이터를 함께 수집하는 것이 좋습니다.

측정 데이터	확인 목적
입력신호	제어명령 기준
실제 밸브 위치	위치 오차 확인
밸브 전후 압력	운전조건 확인
유량	실제 공정 영향 확인
액추에이터 공급압력	구동력 상태 확인
스템 이동거리	기계적 움직임 확인
포지셔너 출력	제어신호와 구동신호 비교
온도	유체 상태 확인

이 데이터를 비교하면 히스테리시스가 밸브 본체에서 발생하는지 액추에이터 또는 포지셔너에서 발생하는지 원인을 좁혀갈 수 있습니다.

현장에서 히스테리시스가 증가하는 원인

운전시간이 증가하면서 히스테리시스가 커지는 경우에는 기계적 상태의 변화를 의심해야 합니다.

대표적으로 다음과 같은 원인이 있습니다.

• 패킹 노후화
• 스템 표면 손상
• 스템 부식
• 액추에이터 마찰 증가
• 링크 및 연결부 유격
• 포지셔너 피드백 부품의 마모
• 윤활상태 변화
• 밸브 내부 이물질
• 부적절한 패킹 조정

특히 기존에는 정상적으로 작동하던 밸브에서 갑자기 히스테리시스가 증가했다면 설계 특성보다는 유지보수 상태를 우선 확인하는 것이 합리적입니다.

히스테리시스와 포지셔너 캘리브레이션

포지셔너 캘리브레이션이 잘못되어도 입력신호와 실제 위치 사이에 오차가 발생할 수 있습니다.

따라서 히스테리시스 문제가 발견되면 포지셔너의 Zero와 Span 설정, 위치 피드백 상태, 입력 및 출력 신호를 확인해야 합니다.

다만 캘리브레이션을 다시 수행했는데도 동일한 방향성 오차가 반복된다면 기계적 마찰이나 백래시가 원인일 가능성을 함께 검토해야 합니다.

[포지셔너 캘리브레이션 절차와 오차 발생 원인]

히스테리시스와 제어루프의 상호작용

히스테리시스가 있는 밸브에서는 제어기가 정상적으로 작동하더라도 공정변수가 일정 범위에서 반복적으로 흔들릴 수 있습니다.

제어기는 목표값과 실제값의 차이를 줄이기 위해 계속 밸브를 움직이려 하지만 밸브가 마찰 때문에 즉시 반응하지 않으면 제어출력이 더 커질 수 있습니다.

이후 밸브가 움직이면서 공정변수가 목표값을 지나치게 되고 제어기가 반대 방향으로 출력을 변경하는 과정이 반복될 수 있습니다.

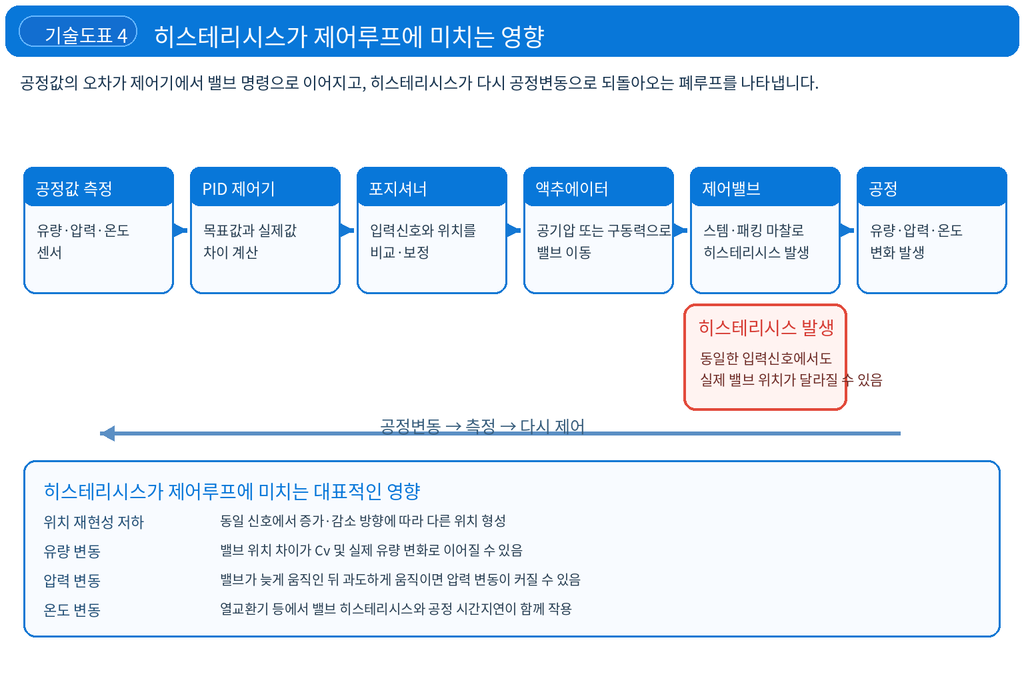

공정값 측정 → PID 제어기 → 포지셔너 → 액추에이터 → 제어밸브 → 공정으로 이어지는 폐루프를 구성하고, 밸브에서 발생한 위치 오차가 공정변동으로 되돌아오는 과정을 표시합니다.

이러한 현상은 제어루프 튜닝만으로 해결되지 않을 수 있습니다.

히스테리시스와 PID 튜닝을 구분해야 하는 이유

제어밸브가 반복적으로 움직이거나 공정값이 진동한다고 해서 무조건 PID 설정을 변경하는 것은 적절하지 않습니다.

PID 설정을 변경하기 전에 밸브 자체의 기계적 상태를 확인해야 합니다.

현상	우선 확인할 항목
작은 출력 변화에 밸브가 움직이지 않음	마찰, Deadband
방향 전환 시 위치 차이가 커짐	히스테리시스, 백래시
밸브가 갑자기 움직임	스틱션, 마찰
입력과 실제 위치가 지속적으로 다름	포지셔너
밸브 위치는 정상인데 공정값만 진동	PID 및 공정특성
특정 개도에서만 문제가 발생	트림, 압력조건, 유량특성

밸브 자체의 문제가 해결되지 않은 상태에서 PID 게인만 조정하면 특정 운전조건에서만 일시적으로 증상이 완화될 수 있습니다.

현장 진단 절차

히스테리시스가 의심되는 제어밸브는 다음 순서로 진단하는 것이 효율적입니다.

제어신호 확인

DCS 또는 PLC에서 밸브에 전달되는 명령신호가 정상인지 확인합니다.

포지셔너 출력 확인

포지셔너의 출력압력 또는 구동신호가 입력신호에 따라 정상적으로 변화하는지 확인합니다.

실제 위치 확인

명령된 위치와 실제 밸브 위치를 비교합니다.

방향 전환 시험

밸브를 열림 방향과 닫힘 방향으로 반복 이동시켜 동일한 신호에서 위치 차이가 발생하는지 확인합니다.

기계적 상태 확인

스템, 패킹, 링크, 액추에이터 등의 마찰과 유격을 점검합니다.

공정 영향 확인

유량, 압력, 온도 등의 공정변수가 위치 오차에 어떻게 반응하는지 확인합니다.

이 과정을 통해 제어시스템의 문제와 밸브 자체의 문제를 구분할 수 있습니다.

히스테리시스를 줄이기 위한 관리 방법

히스테리시스를 줄이기 위해서는 원인에 맞는 조치가 필요합니다.

원인	검토 가능한 조치
과도한 패킹 마찰	패킹 압축상태 및 규정값 확인
스템 손상	스템 표면 및 직진도 점검
액추에이터 마찰	액추에이터 내부 상태 점검
링크 유격	연결부 및 체결상태 점검
포지셔너 오차	캘리브레이션 및 피드백 점검
이물질	밸브 내부 및 유로 청소
부적절한 선정	밸브 사이징 및 특성 재검토
반복적인 공정 진동	제어루프와 밸브 동특성 함께 분석

특히 패킹을 지나치게 조여 누설을 줄이는 방식은 스템 마찰을 증가시킬 수 있으므로 제조사의 조정 기준을 따라야 합니다.

히스테리시스와 밸브 선정 시 검토사항

새로운 제어밸브를 선정하는 단계에서도 히스테리시스를 고려할 필요가 있습니다.

다음 항목을 확인하면 실제 제어 성능을 예측하는 데 도움이 됩니다.

검토항목	주요 내용
요구 제어정밀도	공정에서 필요한 위치 및 유량 제어 수준
밸브 특성	Linear, Equal Percentage 등
Rangeability	필요한 운전범위 확보 여부
패킹 구조	저마찰 및 밀봉 성능
액추에이터	충분한 구동력 확보
포지셔너	위치 피드백 및 응답성
정상 운전 개도	실제 운전점의 위치
유체 조건	압력, 온도, 유체 상태
유지보수 조건	패킹 및 스템 점검 가능성

정밀한 유량제어가 필요한 경우에는 단순히 Cv와 압력등급만 비교하기보다 밸브의 실제 위치제어 성능까지 검토해야 합니다.

결론

밸브 히스테리시스는 동일한 입력신호에서도 밸브의 이동 방향에 따라 실제 위치가 달라지는 현상으로, 제어밸브의 위치 재현성과 제어 정확도에 영향을 줄 수 있습니다.

주요 원인은 스템 및 패킹 마찰, 액추에이터의 기계적 저항, 링크 유격, 포지셔너 오차, 공급압력 변화, 밸브 내부 상태 등입니다.

특히 저개도 영역에서 정밀한 제어가 필요한 밸브에서는 작은 위치 오차도 실제 유량이나 압력 변화로 확대될 수 있으므로 히스테리시스를 단순한 기계적 특성으로만 평가해서는 안 됩니다.

또한 히스테리시스와 Deadband는 서로 연관되어 있지만 동일한 현상은 아니므로 진단 과정에서 구분할 필요가 있습니다.

현장에서 제어밸브의 히스테리시스가 의심된다면 제어신호 → 포지셔너 출력 → 실제 밸브 위치 → 밸브 전후 압력 → 유량 및 공정변수를 순차적으로 확인하는 것이 효과적입니다.

결국 안정적인 제어밸브 성능을 확보하기 위해서는 밸브의 유량 특성과 Cv뿐만 아니라 기계적 마찰, 위치 피드백, 액추에이터, 포지셔너, 공정조건을 하나의 제어 시스템으로 종합하여 평가하는 것이 중요합니다.
