Equal Percentage 특성 곡선의 적용 사례 분석

Equal Percentage 특성 곡선이란 무엇인가

산업 현장에서 유체 제어는 매우 중요한 과정입니다. 배관을 통해 흐르는 액체나 기체의 양을 정확하게 조절하지 못하면 공정 전체에 차질이 생길 수 있습니다. 이때 유량과 밸브 개도 사이의 관계를 정의하는 핵심 개념이 바로 밸브의 유량 특성입니다. 여러 가지 특성 곡선 중에서도 가장 널리 쓰이고 실용적인 것이 바로 Equal Percentage 특성 곡선입니다.

이 특성은 우리말로는 등비례 특성 또는 대수적 특성이라고 부릅니다. 쉽게 말해 밸브의 열린 정도가 일정하게 바뀔 때 유량이 변화하는 비율이 항상 일정하다는 뜻입니다. 밸브가 조금 열려 있을 때는 유량이 아주 적게 변하고 많이 열려 있을 때는 유량이 크게 변합니다. 이로 인해 전체 개도 구간에서 안정적인 제어가 가능해집니다.

유체 제어에서 왜 Equal Percentage가 중요한가

산업용 플랜트나 빌딩 자동제어 시스템에서는 부하의 변화가 심합니다. 밸브 전후의 압력 차이도 일정하지 않고 계속 변합니다. 일반적인 선형 밸브를 사용하면 밸브가 조금만 열려도 유량이 급격하게 증가하여 제어가 불안정해지는 현상이 발생합니다. 이를 통제 불능 상태 또는 제어 헌팅 현상이라고 부릅니다.

Equal Percentage 특성 곡선을 적용하면 이러한 문제를 효과적으로 해결할 수 있습니다. 밸브의 위치가 어디에 있든 시스템 전체의 이득이 일정하게 유지되기 때문입니다. 즉 제어기가 안정적으로 작동할 수 있는 환경을 만들어 줍니다. 따라서 온도 조절, 압력 조절, 유량 조절 등 정밀함이 요구되는 모든 곳에서 필수적으로 선택되는 방식입니다.

실생활과 산업 현장에서의 주요 적용 사례

이 특성 곡선은 다양한 산업 분야에서 찾아볼 수 있습니다. 우리 주변의 대형 건물 공조 시스템부터 거대한 화학 공장까지 광범위하게 활용됩니다.

• 대형 건물의 냉난방 공조 시스템에서 온도 조절용 밸브
• 화학 공정에서 반응기로 들어가는 원료의 유량을 정밀하게 맞추는 공정 밸브
• 발전소의 보일러 급수 제어 및 증기 압력 조절 시스템
• 상하수도 처리장의 약품 주입 및 수량 제어 장치

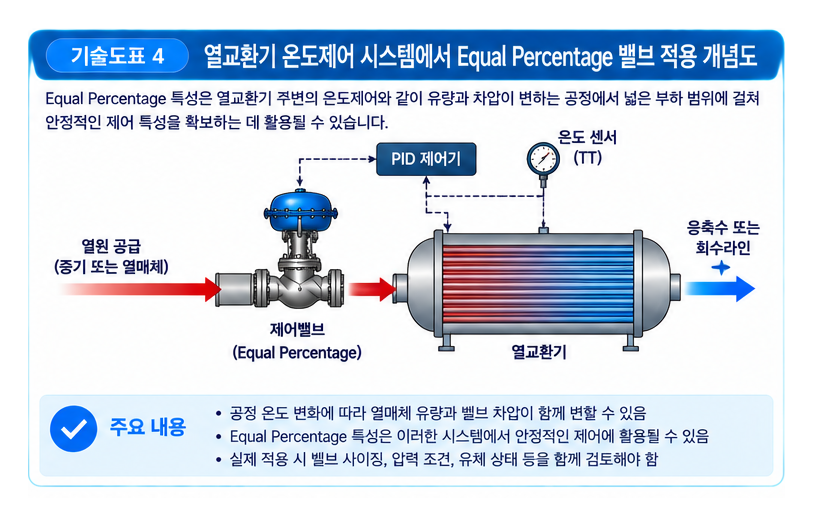

특히 공조 시스템에서는 부하 변동이 매우 큽니다. 여름철 한낮과 밤의 냉방 부하가 다르듯이 실제 필요한 유량도 계속 바뀝니다. 이때 Equal Percentage 밸브를 사용하면 전체 운전 구간에서 부드러운 제어가 가능해져 실내 온도를 쾌적하게 유지할 수 있습니다.

다른 제어 특성과의 비교 및 유형별 특징

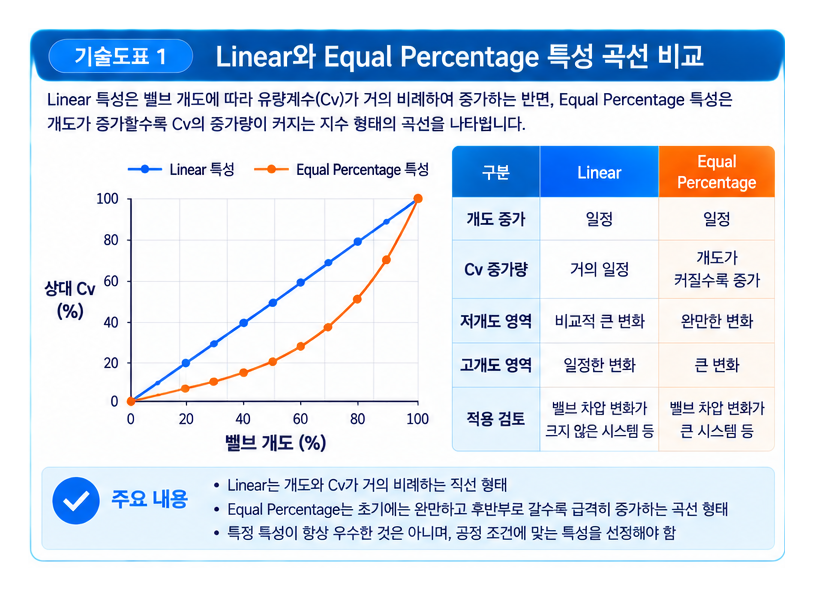

밸브의 유량 특성은 크게 세 가지로 나뉩니다. 각각의 특징을 이해하면 현장에 맞는 올바른 선택을 할 수 있습니다.

• 선형 특성: 밸브 개도와 유량 증가 비율이 정비례합니다. 일정한 압력 차이가 유지되는 단순한 배관에 적합합니다.
• 쾌속 개방 특성: 밸브가 조금만 열려도 유량이 한꺼번에 쏟아져 나옵니다. 주로 비상 차단용이나 온오프 제어에 쓰입니다.
• 등비례 특성: 개도 변화에 따라 유량이 비율적으로 변합니다. 압력 손실이 크고 부하 변동이 심한 일반적인 제어 밸브에 가장 적합합니다.

선형 밸브는 초기 제어 구간에서 너무 민감하게 반응하는 단점이 있습니다. 반면 등비례 밸브는 낮은 개도 구간에서는 둔감하게 반응하다가 높은 개도 구간으로 갈수록 민감해지므로, 실제 배관 시스템에서 발생하는 압력 변화를 상쇄하는 효과를 냅니다.

흔히 발생하는 오해와 진실

Equal Percentage 특성 곡선에 대해 현장에서 자주 오해하는 부분들이 있습니다. 잘못된 상식은 설비 운영의 효율을 떨어뜨리므로 정확한 사실을 알아둘 필요가 있습니다.

• 오해: 밸브 자체의 모양이 곡선 모양으로 생겼을 것이다.

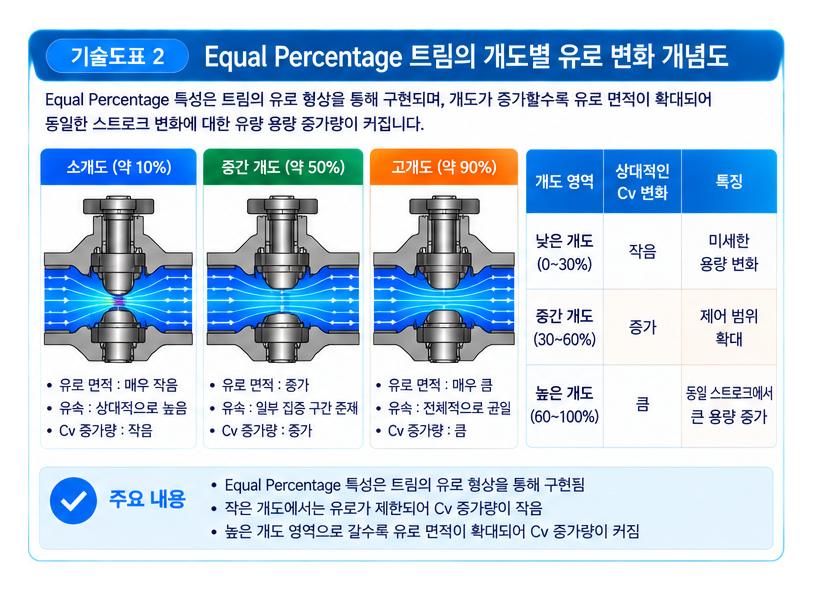

• 진실: 밸브 내부에 있는 플러그나 트림의 기하학적 설계가 특별하게 가공되어 있을 뿐, 밸브 외형은 일반 제품과 다를 바 없습니다.
• 오해: 이 밸브를 쓰면 모든 제어 문제가 저절로 해결된다.
• 진실: 밸브의 고유 특성도 중요하지만 실제 배관에 설치되었을 때의 설치 특성도 함께 고려해야 완벽한 제어가 가능합니다.
• 오해: 가격이 비싸서 꼭 필요한 곳에만 써야 한다.
• 진실: 초기 투자 비용은 다소 높을 수 있으나 공정의 안정성과 에너지 절감 효과를 고려하면 장기적으로 훨씬 경제적입니다.

성공적인 적용을 위한 실용적인 팁과 조언

현장에서 이 특성을 제대로 활용하려면 몇 가지 엔지니어링 원칙을 지켜야 합니다. 작은 차이가 전체 시스템의 성능을 좌우합니다.

• 밸브를 선정할 때는 반드시 실제 최대 유량과 최소 유량을 정확하게 계산해야 합니다.

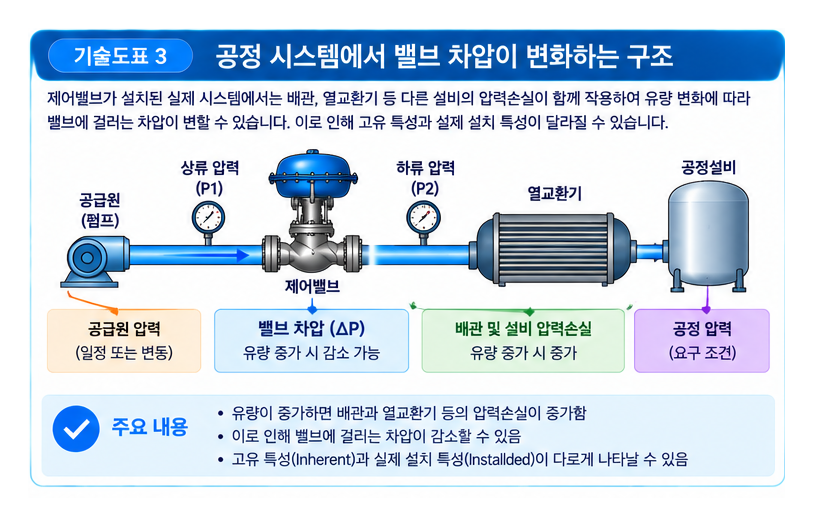

• 배관 전체의 압력 손실 중에서 밸브가 차지하는 압력 강하 비율이 충분히 높아야 곡선 특성이 제대로 살아납니다.
• 제어기와의 통신 및 튜닝 상태를 주기적으로 점검하여 헌팅 현상이 발생하는지 확인해야 합니다.
• 현장의 유체 성상에 따라 마모나 부식이 발생할 수 있으므로 트림 재질을 신중하게 선택해야 합니다.

특히 압력 분할 비율이 너무 낮으면 Equal Percentage 밸브를 써도 선형 밸브처럼 동작해 버리는 경우가 많습니다. 따라서 밸브 전후의 차압을 설계 단계부터 꼼꼼하게 검토하는 것이 중요합니다.

비용 효율적인 활용 방법과 유지보수

공장이나 건물을 운영하는 관리자 입장에서 비용 절감은 언제나 큰 관심사입니다. Equal Percentage 밸브를 통해 유지보수 비용을 아끼고 효율을 높이는 방법이 있습니다.

• 과기동을 막아주는 특성 덕분에 밸브 구동부와 시트의 마모가 적어 수명이 깁니다.
• 정밀한 제어로 불필요한 에너지 낭비를 막아 유틸리티 비용을 줄여줍니다.
• 정기적인 캘리브레이션을 통해 밸브의 히스테리시스를 줄이고 제어 정확도를 유지합니다.
• 노후화된 선형 밸브를 교체할 때 시스템 분석을 선행하여 꼭 필요한 개소에만 등비례 밸브를 도입합니다.

초기 엔지니어링 단계에서 전문가의 검토를 거쳐 올바른 밸브 사이즈를 선정하는 것이 가장 비용 효율적인 방법입니다. 너무 큰 밸브를 설치하면 밸브가 거의 닫힌 상태로만 운영되어 제어 능력을 상실하고 부품이 빨리 망가지게 됩니다.

현장 전문가들이 전하는 실무 조언

제어 계기 분야의 베테랑 엔지니어들은 Equal Percentage 특성을 다룰 때 레인지오빌리티 개념을 강조합니다. 레인지오빌리티란 밸브가 안정적으로 제어할 수 있는 최대 유량과 최소 유량의 비율을 말합니다. 이 비율이 높을수록 넓은 부하 변동 범위에서 완벽하게 대응할 수 있습니다.

또한 액추에이터의 성능도 밸브 특성을 살리는 데 큰 역할을 합니다. 아무리 좋은 곡선을 가진 밸브라도 구동기가 미세한 신호에 반응하지 못하고 덜컥거리면 무용지물이 됩니다. 따라서 포지셔너의 성능이 우수하고 응답 속도가 빠른 제품을 함께 조합하는 것이 현장 실무의 핵심 노하우입니다.

자주 묻는 질문과 명쾌한 답변

이 주제와 관련하여 실무자들과 일반 학습자들이 자주 묻는 질문들을 모았습니다.

• 질문: 모든 제어 밸브에 Equal Percentage 특성을 적용해도 되나요?
• 답변: 대부분의 압력 및 온도 제어 공정에는 적합하지만, 압력 손실이 거의 없는 대형 저압 배관이나 특수한 유체 흐름에는 오히려 선형이나 다른 특성이 더 유리할 수 있습니다.
• 질문: 밸브 개도가 50퍼센트일 때 유량도 정확히 절반이 되나요?
• 답변: 그렇지 않습니다. 선형 특성과 달리 등비례 특성은 밸브가 절반 열렸을 때 최대 유량의 50퍼센트보다 훨씬 적은 양이 흐릅니다. 구체적인 값은 밸브의 레인지오빌리티 상수에 따라 계산됩니다.
• 질문: 기존 선형 밸브가 설치된 곳에 밸브 몸체 전체를 바꾸지 않고 특성만 바꿀 수 있나요?
• 답변: 밸브의 내부 트림 부품만 교체할 수 있는 구조라면 몸체를 그대로 두고 등비례 특성을 가진 내부 플러그와 시트로 교체하는 것이 가능합니다.
