플랜트 배관 시스템에서 Isolation Valve의 역할

플랜트 배관 시스템에서 차단 밸브가 가지는 의미

거대한 화학 공장이나 발전소를 떠올리면 수많은 파이프와 밸브가 복잡하게 얽혀 있는 모습이 그려집니다. 이 복잡한 미로 같은 배관 시스템에서 가장 중요한 부품 중 하나가 바로 차단 밸브입니다. 일반인들에게는 생소할 수 있지만 산업 현장 전체의 안전과 효율성을 좌우하는 핵심적인 역할을 담당하고 있습니다.

차단 밸브는 이름 그대로 유체의 흐름을 완전히 차단하거나 열어주는 역할을 합니다. 물이나 가스 화학 물질이 흐르는 통로를 필요에 따라 잠그는 수도꼭지와 비슷한 개념이라고 생각하시면 됩니다. 하지만 그 규모와 정밀함은 가정용과는 비교할 수 없을 정도로 거대하고 복잡합니다.

안전과 유지보수의 핵심 장치

플랜트 배관에서 차단 밸브가 왜 그토록 중요한지 이해하려면 공장 운영의 현실을 살펴볼 필요가 있습니다. 거대한 파이프라인을 따라 수만 톤의 위험한 유체가 흐를 때 특정 구역에 문제가 생기거나 정기적인 점검이 필요하다면 어떻게 해야 할까요. 공장 전체를 멈추는 것은 막대한 경제적 손실을 발생시키기 때문에 불가능한 경우가 많습니다.

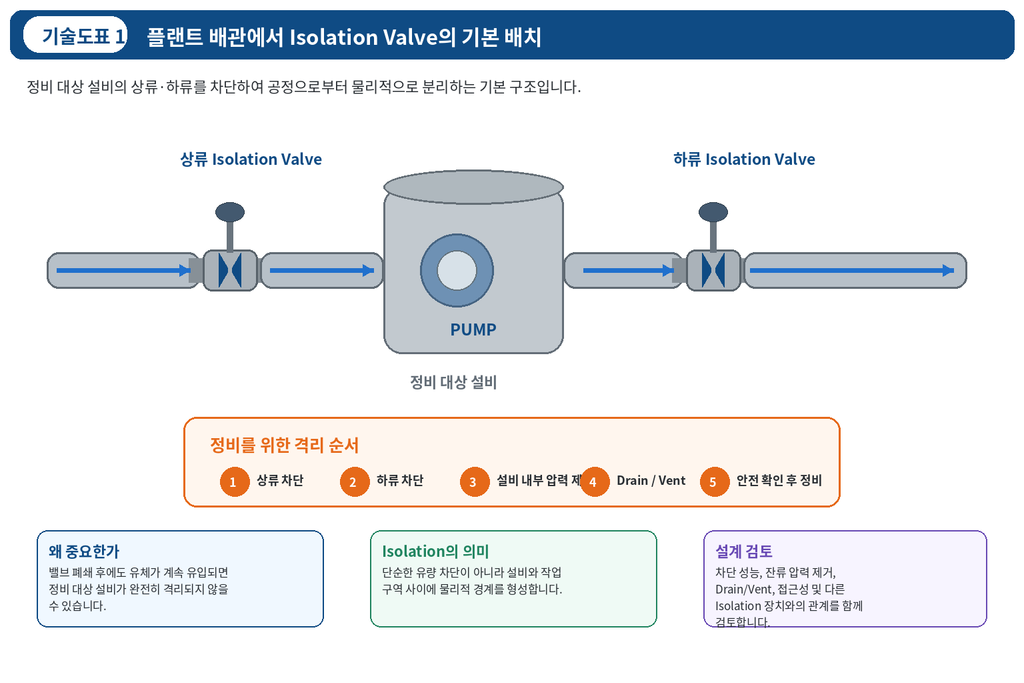

바로 이럴 때 차단 밸브가 빛을 발합니다. 문제가 발생한 특정 구역의 앞뒤 밸브를 잠그면 전체 공정을 멈추지 않고도 해당 구역만 유체 흐름을 차단할 수 있습니다. 이를 통해 작업자들은 안전하게 부품을 교체하거나 수리할 수 있으며 비상 상황 시 사고가 주변 구역으로 확산되는 것을 막는 방어선 역할을 하게 됩니다.

구조와 작동 방식에 따른 다양한 종류

산업 현장의 요구 조건은 매우 다양하기 때문에 차단 밸브 역시 다양한 형태로 진화해왔습니다. 유체의 종류와 압력 그리고 온도에 따라 적절한 밸브를 선택하는 것이 엔지니어링의 기본입니다.

게이트 밸브는 완전 개방과 차단에 특화되어 있습니다

문짝이 위아래로 움직이면서 유로를 열고 닫는 방식입니다. 완전히 열렸을 때 유체의 저항이 거의 없어 압력 손실이 적다는 장점이 있습니다. 다만 중간 정도만 열어 유량 조절용으로 사용하는 것은 밸브 내부를 손상시킬 수 있으므로 피해야 합니다.

볼 밸브는 빠른 조작과 확실한 차단을 제공합니다

내부에 구멍이 뚫린 공 모양의 회전축이 있어 레버를 90도만 돌려도 빠르게 열고 닫을 수 있습니다. 작동이 직관적이고 누설 위험이 적어 화학 플랜트는 물론 일상적인 배관에서도 널리 사용되는 방식입니다.

글로브 밸브는 미세한 유량 조절에 적합합니다

디스크가 상하로 움직이면서 유체의 흐름을 조절하는데 유로가 S자 형태로 꺾여 있어 저항은 크지만 유량을 정밀하게 제어하는 데 탁월합니다. 완벽한 차단 기능과 조절 기능을 동시에 수행할 수 있습니다.

버터플라이 밸브는 공간 효율성과 경제성이 뛰어납니다

배관 내부에 원판 모양의 디스크가 회전하며 개폐를 조절합니다. 구조가 단순하고 무게가 가벼우며 대구경 배관에 설치하기에 비용 효율적이어서 넓은 현장에서 자주 찾아볼 수 있습니다.

현장에서 흔히 오해하는 사실들

차단 밸브를 다루는 현장이나 관련 지식을 접할 때 몇 가지 흔한 오해들이 존재합니다. 이를 바로잡는 것이 안전하고 효율적인 시스템 운영의 지름길입니다.

많은 사람들이 모든 밸브가 유량을 조절할 수 있다고 생각합니다. 하지만 게이트 밸브 같은 차단 전용 밸브를 반쯤 열어두고 사용하면 고속으로 흐르는 유체에 의해 내부 부품이 마모되고 진동이 발생하여 결국 밸브 기능을 상실하게 됩니다. 차단용은 완전히 열거나 닫는 용도로만 사용해야 합니다.

또한 비싼 밸브를 설치하면 점검이 필요 없을 것이라는 믿음도 오해입니다. 아무리 고급 재질로 만든 차단 밸브라 할지라도 시간이 지나면 씰링 부품이 노화되거나 이물질이 끼어 완벽한 차단이 되지 않을 수 있습니다. 정기적인 작동 테스트와 예방 정비는 선택이 아닌 필수입니다.

비용 효율성을 높이는 전략적 배치와 관리

플랜트 건설과 운영 비용에서 배관 자재가 차지하는 비중은 결코 작지 않습니다. 따라서 차단 밸브를 현명하게 선택하고 관리하는 것은 기업의 수익성과 직결됩니다.

가장 중요한 첫 단계는 공정의 특성에 맞는 적절한 재질과 규격을 선택하는 것입니다. 부식성이 강한 화학 물질이 흐르는 배관에 일반 탄소강 밸브를 설치했다가는 얼마 지나지 않아 교체 비용이 더 발생하게 됩니다. 초기 투자가 조금 더 들더라도 내식성이 뛰어난 합금 소재나 특수 코팅된 밸브를 선택하는 것이 장기적으로 훨씬 경제적입니다.

두 번째로는 불필요한 과잉 설치를 피하는 것입니다. 모든 배관 분기점마다 밸브를 설치하면 유지보수 포인트만 늘어나고 비용이 급증합니다. 공정 분석을 통해 꼭 필요한 안전 구역에만 전략적으로 배치하는 설계 능력이 요구됩니다.

마지막으로 스마트 밸브 시스템의 도입을 고려할 수 있습니다. 원격으로 상태를 모니터링하고 자동 제어할 수 있는 밸브는 인력 투입을 줄이고 사고를 미연에 방지하여 궁극적인 운영 비용을 절감하는 효과를 가져다줍니다.

현장 전문가들이 전하는 실용적인 조언

오랫동안 플랜트 배관을 다뤄온 베테랑 엔지니어들은 밸브 관리에서 가장 강조하는 부분이 바로 일상적인 감시와 기록입니다. 밸브가 제 위치에 정확히 잠겨 있는지 열려 있는지 확인하는 체계적인 점검표를 운영하는 것이 사고를 예방하는 가장 확실한 방법이라고 입을 모읍니다.

또한 밸브 핸들이나 액츄에이터 주변에 이물질이 쌓이지 않도록 깨끗하게 유지하고 정기적으로 윤활유를 도포하는 기본적인 관리만으로도 밸브의 수명을 크게 연장할 수 있다고 조언합니다. 비상 상황에서 밸브가 뻑뻑해서 잠기지 않는 상황을 방지하기 위한 평소의 작은 관심이 대형 사고를 막는 열쇠가 됩니다.

자주 묻는 질문

차단 밸브와 조절 밸브는 어떻게 다른가요

차단 밸브는 유체의 흐름을 완전히 열거나 닫는 것이 주 목적인 반면 조절 밸브는 유량이나 압력을 정밀하게 제어하기 위해 설계된 장치입니다. 현장에서는 목적에 맞는 장비를 각각 배치하여 사용합니다.

밸브가 잠기지 않을 때는 어떻게 해야 하나요

억지로 강한 힘을 가해 돌리려 하면 스템이 휘어지거나 내부 시트가 파손될 수 있습니다. 배관 내부의 압력 차이가 원인일 수 있으므로 우회 배관을 활용해 압력을 균등하게 맞춘 뒤 조작해야 합니다.

정기 점검은 얼마나 자주 해야 하나요

유체의 성상과 운전 조건에 따라 다르지만 일반적으로 육안 검사와 작동 테스트는 분기별 또는 반기별로 실시하며 대정비 기간에 분해 정비를 진행하는 것이 일반적입니다.
