고온 배관에서 게이트 밸브가 선호되는 이유

고온 유체를 취급하는 배관 시스템에서는 밸브의 종류를 단순히 유체의 온도만으로 결정할 수 없습니다. 설계압력, 유체의 상태, 운전 빈도, 열팽창, 시트 구조, 트림 재질, 열적 변형 및 유지보수 조건을 함께 검토해야 합니다.

그럼에도 불구하고 고온 공정 배관에서 게이트 밸브가 차단용 밸브로 자주 적용되는 이유는 명확합니다. 게이트 밸브는 완전 개방 상태에서 유로를 비교적 직선적으로 확보할 수 있고, 정상 운전 중 스로틀링보다 완전 개방 또는 완전 차단 용도에 적합하기 때문입니다.

특히 증기, 고온 오일, 고온 가스와 같은 공정에서는 밸브의 압력손실뿐 아니라 열에 의한 시트 변형, 스템 팽창, 패킹 성능 저하와 같은 요소까지 고려해야 합니다.

1. 고온 배관에서 밸브 선정이 어려운 이유

고온 조건에서는 밸브 내부와 외부의 온도 차이가 커지고, 구성 부품마다 열팽창량이 달라질 수 있습니다.

밸브 본체, 스템, 게이트, 시트, 패킹, 볼트 등은 동일한 온도에 노출되지 않으며 재질의 열팽창계수도 서로 다를 수 있습니다.

따라서 상온에서 정상적으로 작동하던 밸브라도 고온 운전에서는 다음과 같은 문제가 발생할 수 있습니다.

발생 가능 문제	주요 원인	운전 영향
스템 작동력 증가	열팽창 및 마찰 증가	개폐 토크 증가
시트 누설	시트 변형 또는 열적 손상	차단 성능 저하
패킹 누설	패킹 열화 및 압축력 변화	외부 누설 발생
밸브 고착	열팽창과 마찰 증가	개폐 불능
본체 열응력	급격한 온도 변화	수명 저하
압력손실 증가	내부 유로 변화 및 침전물	시스템 효율 저하

이 때문에 고온 배관용 밸브는 단순히 높은 온도 등급의 제품을 선택하는 방식으로 설계해서는 안 됩니다.

2. 게이트 밸브의 기본 구조

게이트 밸브는 유로를 가로막는 게이트를 스템의 축 방향으로 이동시켜 유체를 차단하거나 통과시키는 구조입니다.

완전히 열었을 때 게이트가 유로에서 물러나면서 유체가 통과할 수 있는 공간을 확보합니다.

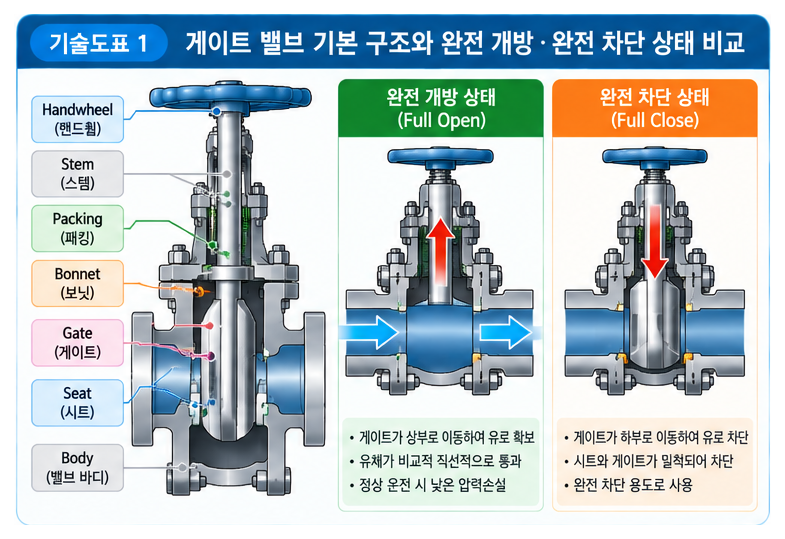

도표에는 Body, Gate, Stem, Seat, Bonnet, Packing의 위치와 완전 개방 및 완전 차단 시 게이트의 이동 방향을 함께 표시하면 구조 이해에 도움이 됩니다.

게이트 밸브의 핵심 특징은 유량을 조절하기 위한 밸브라기보다 유체의 흐름을 차단하거나 통과시키는 Isolation Valve로 사용하는 데 적합하다는 점입니다.

이러한 특성은 고온 배관의 운전 조건과도 잘 맞습니다.

3. 완전 개방 시 압력손실을 줄이기 유리한 구조

고온 공정에서는 압력손실을 낮게 유지하는 것이 중요한 경우가 많습니다.

게이트 밸브를 완전히 개방하면 유로가 비교적 직선적으로 확보되기 때문에 적절하게 선정된 밸브에서는 차단밸브로서 낮은 압력손실을 확보할 수 있습니다.

특히 장거리 배관이나 대구경 배관에서는 밸브 하나에서 발생하는 압력손실도 시스템 전체의 운전조건에 영향을 줄 수 있습니다.

[밸브 압력 강하가 시스템 효율에 미치는 영향]

다만 모든 게이트 밸브가 동일한 압력손실 특성을 갖는 것은 아닙니다.

밸브의 포트 형상, 유로 면적, 내부 구조 및 배관과의 연결 조건에 따라 실제 압력손실은 달라질 수 있습니다.

따라서 “게이트 밸브이므로 압력손실이 항상 낮다”라고 단정하기보다 설계 조건에 맞는 밸브의 유로 형상과 제조사 데이터를 확인하는 것이 적절합니다.

4. 고온 환경에서 스로틀링 용도로 사용하지 않는 이유

게이트 밸브가 고온 배관에서 많이 사용된다는 사실 때문에 유량 조절에도 적합하다고 생각할 수 있지만, 일반적으로 그렇지 않습니다.

게이트를 중간 위치에 두고 장시간 운전하면 유체가 좁아진 통로를 빠르게 통과하면서 시트와 게이트에 국부적인 침식이나 진동이 발생할 수 있습니다.

특히 고온 고압 유체에서는 이러한 현상이 밸브 내부 손상을 가속할 수 있습니다.

운전 방식	게이트 밸브 적합성	주요 고려사항
완전 개방	높음	정상 유로 확보
완전 차단	높음	Isolation 기능
부분 개방	낮음	침식 및 진동 가능
지속적인 유량 조절	일반적으로 부적합	전용 제어밸브 검토 필요
빈번한 개폐	설계 조건에 따라 검토	작동 토크와 시트 마모 확인

유량을 지속적으로 조절해야 한다면 게이트 밸브보다 글로브 밸브나 적절한 제어밸브를 검토하는 것이 일반적입니다.

[스팀 배관에서 글로브 밸브를 사용하는 이유]

5. 고온에서는 열팽창을 반드시 고려해야 합니다

고온 배관에서 게이트 밸브를 선정할 때 특히 중요한 요소 중 하나가 열팽창입니다.

금속은 온도가 상승하면 팽창합니다. 문제는 밸브 내부의 모든 부품이 동일한 속도로 동일한 양만큼 팽창하지 않는다는 것입니다.

예를 들어 스템과 본체의 온도 상승 조건이 서로 다르면 스템과 내부 부품 사이의 상대적인 위치가 변할 수 있습니다.

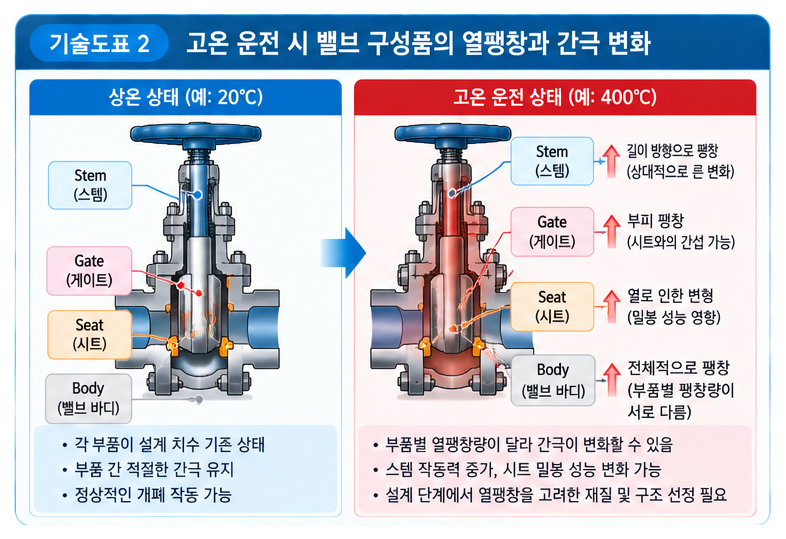

본체, 스템, 게이트의 열팽창 방향과 상대적인 치수 변화를 표현하고, 상온 상태와 고온 상태의 간극 변화를 비교하면 고온 밸브 설계의 핵심을 직관적으로 설명할 수 있습니다.

특히 고온 운전에서는 다음 사항을 확인해야 합니다.

• 스템의 열팽창량
• 게이트와 시트 사이의 열적 간섭 가능성
• 본체와 보닛의 온도 차이
• 패킹 부위의 온도
• 밸브 설치 방향
• 운전 중 온도 변화 속도
• 열팽창에 따른 작동 토크 변화

따라서 고온용 밸브에서는 단순한 재질의 온도 한계뿐 아니라 열팽창을 고려한 내부 설계와 작동 특성이 중요합니다.

6. 고온 배관에서 Bonnet 구조가 중요한 이유

게이트 밸브는 보닛 구조에 따라 내부 부품과 패킹의 열적 환경이 달라질 수 있습니다.

고온 서비스에서는 밸브 내부에서 발생하는 열이 스템과 패킹 부위로 전달되는 정도도 고려해야 합니다.

스템 주변의 온도가 지나치게 높아지면 패킹의 밀봉 성능이 저하될 수 있기 때문입니다.

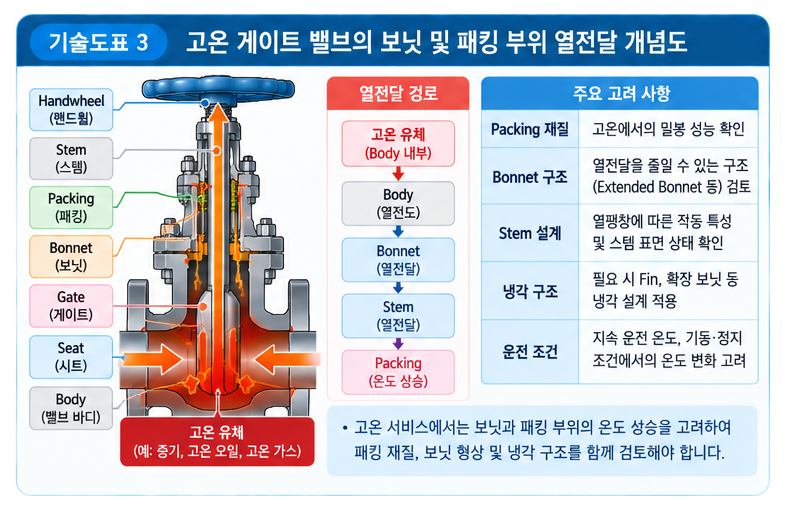

Body에서 발생한 열이 Bonnet과 Stem을 거쳐 Packing 영역으로 전달되는 경로와 함께, 패킹 부위의 온도를 낮추기 위한 설계 개념을 표현할 수 있습니다.

고온 서비스에서는 밸브의 압력·온도 등급뿐 아니라 패킹 재질과 구조, 보닛 형상, 스템 표면 상태 등을 함께 검토해야 합니다.

[ 밸브 패킹 재질에 따른 밀봉 성능 차이]

7. 고온용 게이트 밸브의 재질 선정

고온 배관에서는 Body와 Trim의 재질 선정도 중요합니다.

재질을 결정할 때는 단순히 “고온용 금속인가”를 확인하는 것이 아니라 온도에 따른 강도 변화, 열팽창, 산화 및 부식 환경 등을 함께 검토해야 합니다.

검토 항목	확인 내용
Body 재질	설계온도에서 필요한 강도 확보 여부
Gate 재질	유체와의 적합성 및 마모 특성
Stem 재질	고온 강도 및 작동 안정성
Seat 재질	온도와 유체 조건에 대한 내구성
Packing	고온에서의 밀봉 성능
Bolting	온도에 따른 강도 및 체결 안정성
표면처리	부식 및 마모 환경 대응 여부

고온에서는 재질의 상온 물성만 보고 선정해서는 안 됩니다.

설계온도에서 적용 가능한 재질의 압력-온도 조건과 프로젝트의 재질 사양을 확인해야 합니다.

[고온 유체 환경에서 밸브 재질을 선택하는 기준]

8. 고온 배관의 열충격도 고려해야 합니다

고온 상태를 안정적으로 유지하는 것과 급격한 온도 변화를 반복하는 것은 서로 다른 문제입니다.

예를 들어 상온 상태의 배관에 고온 증기가 갑자기 유입되면 밸브 내부와 외부의 온도가 동시에 상승하지 않습니다.

이 과정에서 본체와 내부 부품 사이에 온도 차이가 발생하고 열응력이 증가할 수 있습니다.

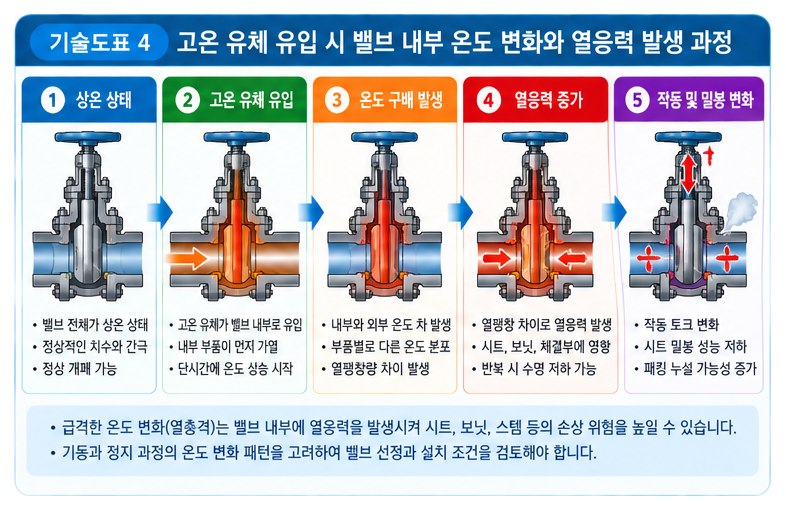

상온 → 고온 유체 유입 → 내부 부품 우선 가열 → 온도 구배 발생 → 열팽창 차이 → 작동 및 밀봉 조건 변화의 순서로 표현하면 이해하기 쉽습니다.

따라서 고온 게이트 밸브의 실제 수명은 정상 운전온도뿐 아니라 기동과 정지 과정에서 발생하는 온도 변화 패턴에도 영향을 받을 수 있습니다.

9. 압력 등급과 온도 등급을 함께 확인해야 합니다

고온 배관에서 흔히 발생하는 선정 오류는 밸브의 압력 Class만 확인하고 온도를 별도로 검토하지 않는 것입니다.

밸브의 압력-온도 등급은 재질과 설계 기준에 따라 달라질 수 있으므로 동일한 Class라고 해서 모든 온도 조건에서 동일한 허용압력을 갖는 것은 아닙니다.

예를 들어 Class 150, Class 300, Class 600이라는 명칭은 단순히 각각 150 psi, 300 psi, 600 psi를 의미하는 것이 아닙니다.

따라서 실제 선정 과정에서는 다음 항목을 함께 확인해야 합니다.

설계압력 + 설계온도 + Body 재질 + 연결 방식 + 적용 규격 + 프로젝트 사양

[배관 압력 등급(Class 150·300·600)의 차이점]

이러한 압력-온도 조건을 정확하게 확인하지 않고 Class 숫자만 기준으로 밸브를 선정하면 실제 운전조건과 허용조건이 일치하지 않을 수 있습니다.

10. 게이트 밸브와 글로브 밸브의 적용 차이

고온 배관에서 게이트 밸브와 글로브 밸브가 함께 검토되는 경우가 많습니다.

두 밸브는 기본적인 사용 목적에서 차이가 있습니다.

비교 항목	게이트 밸브	글로브 밸브
주요 용도	차단 및 Isolation	차단 및 유량 조절
완전 개방 시 유로	비교적 직선적	유로 방향 변화 발생
압력손실	일반적으로 낮은 편	상대적으로 큰 편
스로틀링	적합하지 않음	적합
작동 특성	개폐에 상대적으로 긴 스트로크	유량 조절에 유리
고온 차단 서비스	적용 가능	적용 가능
연속적인 유량 제어	부적합	적합

따라서 고온이라는 하나의 조건만으로 밸브 종류를 결정해서는 안 됩니다.

차단이 목적이면 게이트 밸브를 검토하고, 유량 제어가 목적이면 글로브 밸브 또는 제어밸브를 검토하는 방식으로 공정 기능을 먼저 정의해야 합니다.

11. 고온 게이트 밸브 선정 시 확인해야 할 실무 항목

실제 구매 사양서나 밸브 데이터시트를 검토할 때는 다음 항목을 순서대로 확인하는 것이 효율적입니다.

운전조건

• 정상 운전온도
• 최대 운전온도
• 설계온도
• 정상 운전압력
• 설계압력
• 유체의 종류
• 유체의 부식성
• 유체의 고형물 포함 여부

밸브 구조

• Wedge 또는 Parallel Gate 구조
• Rising Stem 또는 Non-Rising Stem
• Bonnet 구조
• Seat 구조
• Stem 구조
• Full Bore 여부
• 배관 연결 방식

재질 및 밀봉

• Body 재질
• Trim 재질
• Stem 재질
• Seat 재질
• Packing 재질
• Gasket 및 Bolting 사양

시험 및 검사

• Shell Test
• Seat Leakage Test
• 필요 시 고온 또는 특수 서비스 관련 추가 시험
• 검사 성적서
• 재질 성적서
• 프로젝트 요구 검사 항목

[API 598 밸브 시험 기준 완벽 정리]

12. 고온 배관 설치 단계에서 주의할 점

밸브 자체가 적절하게 선정되었더라도 설치 과정에서 문제가 발생할 수 있습니다.

특히 대형 게이트 밸브는 중량이 크기 때문에 배관 자체의 하중이 밸브 Body에 전달되지 않도록 적절한 지지 구조를 검토해야 합니다.

배관 응력이 밸브에 과도하게 전달되면 Body 또는 연결부의 변형뿐 아니라 내부 시트 정렬에도 영향을 줄 수 있습니다.

[배관 레이아웃이 밸브 성능에 미치는 영향]

플랜지 연결 방식의 경우에도 체결 상태와 가스켓 조건을 확인해야 합니다.

[플랜지 연결 방식과 밸브 설치 기준 정리]

특히 고온 운전에서는 기동 후 배관이 열팽창하면서 밸브에 추가적인 하중이 전달될 수 있으므로 설치 단계에서 열팽창을 고려해야 합니다.

13. 현장에서 확인해야 할 이상 징후

고온 게이트 밸브의 운전 상태를 점검할 때는 단순히 “열리고 닫히는가”만 확인해서는 부족합니다.

다음과 같은 변화가 나타난다면 원인을 구분해서 조사해야 합니다.

이상 징후	우선 확인할 항목
개폐 토크 증가	스템, 패킹, 열팽창, 내부 이물질
외부 누설	패킹, 보닛 연결부, 가스켓
완전 차단 불량	시트 손상, 이물질, 게이트 변형
비정상 소음	유체 속도, 부분 개방 상태, 진동
밸브 작동 지연	액추에이터, 스템 마찰, 열적 영향
반복적인 누설	시트 재질, 운전조건, 열사이클

특히 부분 개방 상태에서 장시간 운전한 게이트 밸브라면 시트와 게이트의 손상 여부를 별도로 확인할 필요가 있습니다.

14. 고온 배관에서 게이트 밸브가 적합한 조건

고온이라는 조건만으로 게이트 밸브를 선택하는 것은 적절하지 않습니다.

다음과 같은 조건이 충족될 때 게이트 밸브의 적용을 검토할 수 있습니다.

• 밸브의 주된 목적이 유체 차단인 경우
• 정상 운전 중 완전 개방 또는 완전 차단 상태가 주가 되는 경우
• 설계압력과 설계온도에 적합한 압력-온도 등급을 확보한 경우
• Body와 Trim 재질이 유체 및 온도 조건에 적합한 경우
• 패킹과 시트가 해당 서비스 조건을 만족하는 경우
• 배관 열팽창 및 배관 응력이 적절하게 관리되는 경우
• 요구되는 누설 등급과 시험 조건을 충족하는 경우

반대로 지속적인 유량 조절이 필요하거나 빈번한 개폐가 요구되는 경우에는 다른 밸브 형식과의 비교가 필요합니다.

마무리

고온 배관에서 게이트 밸브가 자주 사용되는 가장 중요한 이유는 고온 자체에 특별히 강하기 때문이라기보다, 고온 공정에서 요구되는 차단 기능과 비교적 낮은 유로 저항이라는 특성이 잘 맞기 때문입니다.

그러나 실제 적용에서는 압력과 온도 등급, Body 및 Trim 재질, 시트 구조, 패킹, 열팽창, 배관 응력, 운전 방식까지 종합적으로 검토해야 합니다.

특히 고온 환경에서는 상온에서 정상적으로 작동하는 밸브가 동일한 방식으로 작동한다고 가정해서는 안 됩니다. 열팽창에 따른 작동 토크 변화와 시트 및 패킹의 밀봉 성능, 기동·정지 과정에서 발생하는 열응력까지 고려해야 장기적인 차단 성능을 확보할 수 있습니다.

결국 고온용 게이트 밸브 선정의 핵심은 “고온용 게이트 밸브인가”가 아니라 “해당 압력·온도·유체·운전 방식에 맞게 설계된 차단 밸브인가”를 판단하는 것입니다.
