플랜지 연결 방식과 밸브 설치 기준 정리
플랜지 연결은 산업용 밸브를 배관 시스템에 설치할 때 널리 사용되는 연결 방식입니다. 밸브를 배관에서 분리할 수 있어 정비와 교체가 비교적 용이하고, 다양한 압력 등급과 배관 규격에 맞춰 적용할 수 있다는 장점이 있습니다.
그러나 플랜지 밸브의 설치는 단순히 두 플랜지를 맞대고 볼트를 조이는 작업으로 끝나지 않습니다. 플랜지 면의 상태, 가스켓 선정, 볼트 체결, 배관 정렬, 밸브 중량, 설치 방향 및 열팽창 등을 적절하게 관리하지 않으면 조립 직후에는 이상이 없더라도 운전 과정에서 누설이나 변형이 발생할 수 있습니다.
특히 대형 밸브에서는 밸브 자체의 중량이 배관에 전달될 수 있으므로 별도의 지지 구조가 필요할 수 있습니다. 따라서 플랜지 연결 방식은 밸브와 배관을 기계적으로 연결하는 방법인 동시에 압력 경계를 유지하는 하나의 설계 요소로 이해해야 합니다.
플랜지 연결의 기본 구조
플랜지 방식에서는 밸브 양쪽의 플랜지와 배관 플랜지를 서로 맞대고 그 사이에 가스켓을 설치한 뒤 볼트와 너트로 체결합니다.
기본적인 구성은 다음과 같습니다.
배관 플랜지 → 가스켓 → 밸브 플랜지 → 가스켓 → 배관 플랜지

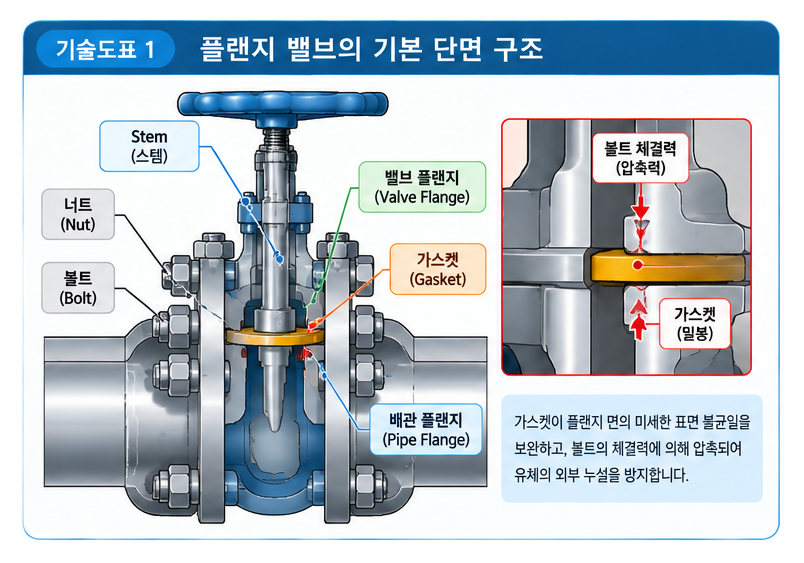

배관 플랜지, 가스켓, 밸브 플랜지, 볼트 및 너트의 위치를 단면으로 표시하고 플랜지 면 사이에서 가스켓이 밀봉 기능을 수행하는 구조를 나타냅니다.
가스켓은 플랜지 사이의 미세한 표면 불균일을 보완하고 유체가 외부로 누출되는 것을 방지합니다.
따라서 플랜지 연결부의 누설 성능은 밸브 Body 자체뿐 아니라 다음 요소의 조합으로 결정됩니다.
- 플랜지 면 상태
- 가스켓 재질 및 형식
- 가스켓 압축 상태
- 볼트 체결력
- 플랜지 정렬
- 배관 응력
- 운전 온도와 압력
대표적인 플랜지 연결 방식
산업용 배관에서는 여러 형태의 플랜지가 사용됩니다.
| 방식 | 특징 | 주요 검토 사항 |
|---|---|---|
| Weld Neck Flange | 배관과 용접 연결 | 고압 및 고온 조건에서 활용 |
| Slip-On Flange | 배관을 플랜지에 삽입하여 용접 | 설치가 비교적 간편 |
| Blind Flange | 배관 말단 또는 노즐 차단 | 압력 및 체결 조건 중요 |
| Socket Weld Flange | 소구경 배관 등에 적용 | 용접부 및 치수 검토 |
| Threaded Flange | 나사 연결 | 특정 조건에서 적용 |
| Lap Joint Flange | Stub End와 조합 | 정비 및 재질 조건에 따라 적용 |
실제 밸브 연결에서는 밸브 제조사 도면과 프로젝트 배관 사양에서 지정한 플랜지 규격을 우선적으로 확인해야 합니다.
플랜지 규격의 일치가 중요한 이유
밸브와 배관을 연결할 때 가장 먼저 확인해야 하는 것은 양쪽 플랜지의 규격이 서로 호환되는지 여부입니다.
단순히 “둘 다 Class 300″이라는 이유만으로 반드시 연결할 수 있는 것은 아닙니다.
다음 항목을 함께 확인해야 합니다.
| 항목 | 확인 내용 |
|---|---|
| 호칭경 | 밸브와 배관의 NPS 또는 DN |
| 압력 등급 | Class 또는 프로젝트 지정 등급 |
| 플랜지 표준 | 적용되는 설계 규격 |
| Facing | RF, RTJ 등 |
| Bolt Hole | 볼트 홀 수와 배열 |
| Bolt Size | 볼트 직경과 길이 |
| Facing Diameter | 플랜지 면 치수 |
| 가스켓 | 해당 Facing에 적합한 형식 |
특히 프로젝트에서는 배관 사양서에 지정된 플랜지 표준을 기준으로 밸브 구매사양과 일치 여부를 확인해야 합니다.
Raised Face와 Ring Type Joint
플랜지 Facing은 가스켓과 직접적으로 관련되는 중요한 요소입니다.
대표적으로 Raised Face와 Ring Type Joint가 있습니다.
Raised Face
플랜지의 중앙 밀봉면이 주변보다 돌출된 형태입니다.
일반적인 산업용 배관에서 널리 사용되며 적절한 가스켓과 체결력을 통해 밀봉 기능을 확보합니다.
Ring Type Joint
금속 링 형태의 가스켓을 사용하는 방식으로 고압 및 고온 조건에서 적용되는 경우가 있습니다.
이 경우 플랜지와 가스켓의 치수 및 형상이 정확하게 일치해야 하므로 일반적인 평면 가스켓과 동일한 방식으로 취급해서는 안 됩니다.

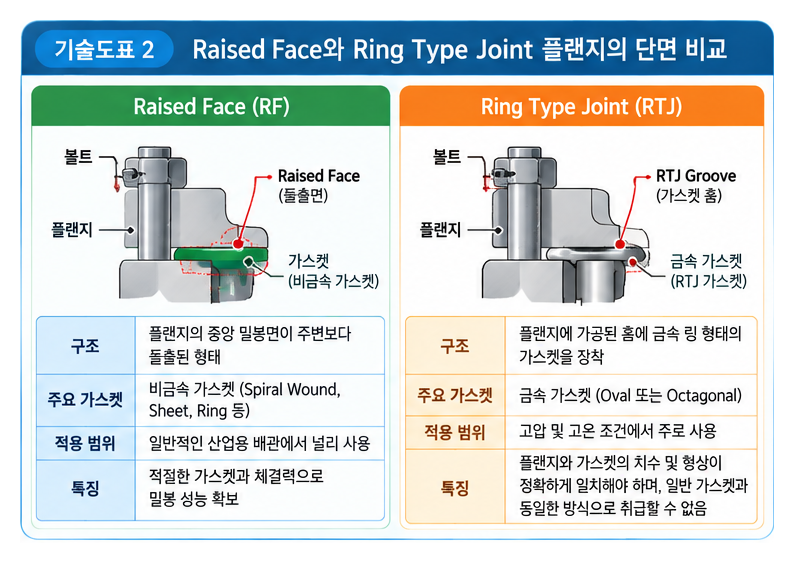

두 가지 Facing 구조와 각각의 가스켓 위치 및 밀봉 원리를 비교하여 표현합니다.
가스켓 선정이 중요한 이유
플랜지 연결에서 가스켓은 단순한 보조 부품이 아닙니다.
가스켓이 적절하게 선택되지 않거나 체결력이 부족하면 플랜지 사이에서 누설이 발생할 수 있습니다.
가스켓을 선정할 때는 다음 요소를 검토해야 합니다.
- 유체 종류
- 설계 압력
- 설계 온도
- 플랜지 Facing
- 플랜지 규격
- 가스켓 재질
- 요구되는 누설 성능
- 제조사 및 프로젝트 사양
예를 들어 고온 증기 계통과 일반적인 저온 유체 계통에서 동일한 가스켓을 적용하는 것은 적절하지 않을 수 있습니다.
따라서 “기존에 사용하던 가스켓”이라는 이유만으로 교체 작업에 동일한 제품을 적용하기보다 해당 배관의 설계 조건과 지정 사양을 확인해야 합니다.
플랜지 볼트 체결력의 중요성
플랜지 연결부의 밀봉은 가스켓 자체의 성능만으로 확보되지 않습니다.
볼트를 통해 플랜지에 충분한 체결력이 전달되어 가스켓이 적절하게 압축되어야 합니다.
개념적으로 플랜지 연결부에서는 다음과 같은 관계를 생각할 수 있습니다.
Bolt Load → Flange Compression → Gasket Seating → Sealing

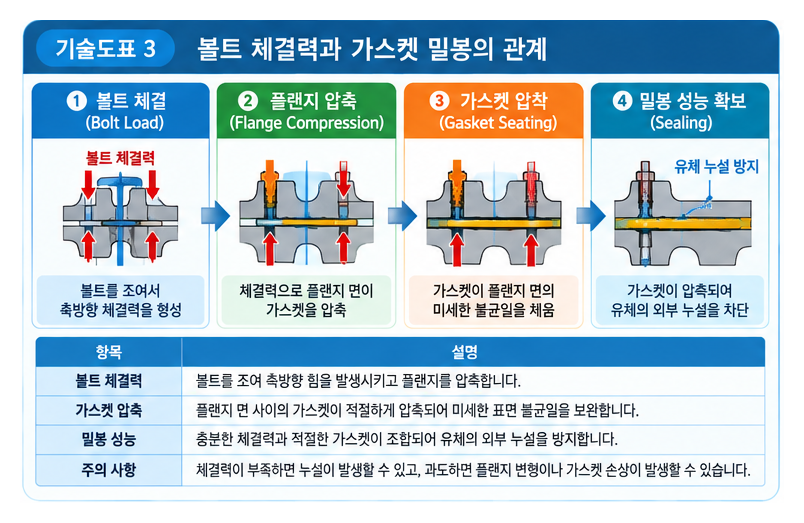

볼트 체결에 의해 플랜지 사이에 압축력이 형성되고 가스켓이 압착되어 유체 누설을 차단하는 과정을 단계별로 표현합니다.
볼트를 지나치게 약하게 조이면 가스켓이 충분히 압축되지 않을 수 있습니다.
반대로 지나치게 큰 힘으로 체결하면 플랜지 변형이나 가스켓 손상 등의 문제가 발생할 수 있습니다.
따라서 프로젝트 사양이나 제조사 지침에서 요구하는 체결 절차를 따라야 합니다.
볼트를 대각선 순서로 체결하는 이유
플랜지 볼트를 한쪽부터 순서대로 완전히 조이면 플랜지에 국부적인 힘이 집중될 수 있습니다.
따라서 일반적으로는 대각선 또는 교차 순서로 단계적으로 체결하여 하중을 균일하게 분산시키는 방법이 사용됩니다.
예를 들어 8개의 볼트가 있다면 다음과 같은 방식으로 체결 순서를 구성할 수 있습니다.
1 → 5 → 3 → 7 → 2 → 6 → 4 → 8
실제 체결 순서와 단계별 토크는 해당 플랜지 및 볼트 사양에 따라 결정해야 합니다.
핵심은 특정 위치의 볼트를 한 번에 최종 토크까지 조이지 않고 전체 볼트에 하중을 단계적으로 분배하는 것입니다.
Torque 관리가 필요한 이유
플랜지 볼트의 체결 토크는 가스켓 압축 상태와 밀봉 성능에 영향을 줍니다.
그러나 토크값만으로 실제 볼트 축력이 완벽하게 결정되는 것은 아닙니다.
볼트와 너트의 마찰 상태, 윤활 상태, 나사 상태 등에 따라 같은 토크에서도 실제 축력이 달라질 수 있기 때문입니다.
따라서 중요한 플랜지 연결에서는 다음 조건을 함께 관리해야 합니다.
| 항목 | 영향 |
|---|---|
| Bolt Grade | 허용 하중 |
| Bolt Diameter | 체결력 |
| Thread 상태 | 마찰 변화 |
| 윤활 상태 | 토크와 축력 관계 |
| Nut 상태 | 체결 안정성 |
| 체결 순서 | 하중 분포 |
| 단계별 Torque | 가스켓 압축 균일성 |
프로젝트에서 지정된 체결 방법이 있다면 임의의 토크값을 적용하지 않아야 합니다.
배관 정렬이 중요한 이유
플랜지 연결 전에 배관과 밸브의 중심선이 정확하게 맞아야 합니다.
배관이 밸브 플랜지에 맞지 않는 상태에서 볼트를 억지로 조여 정렬하면 밸브 Body에 외력이 전달될 수 있습니다.
이러한 상태가 장기간 유지되면 밸브와 배관의 연결부에 불필요한 응력이 발생할 수 있습니다.

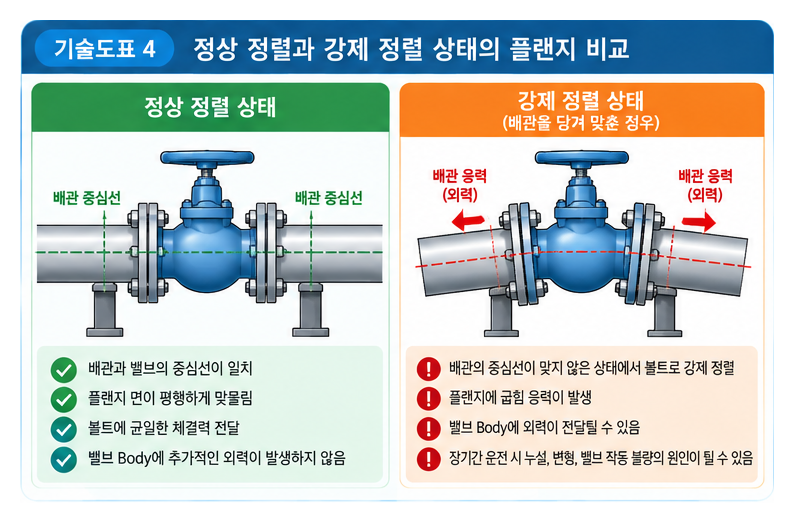

정상적으로 중심선이 일치한 상태와 배관을 억지로 당겨 플랜지 볼트로 맞춘 상태를 비교하여 밸브 Body에 전달되는 외력을 개념적으로 나타냅니다.
따라서 설치 과정에서 다음과 같은 방법은 피해야 합니다.
배관 간격을 맞추기 위해 볼트로 강제로 끌어당기는 작업
플랜지가 자연스럽게 맞지 않는다면 배관 위치나 지지 구조를 먼저 확인해야 합니다.
밸브에 배관 응력이 전달되는 문제
대형 밸브에서는 밸브 자체의 무게와 배관 하중이 결합되어 연결부에 상당한 힘이 발생할 수 있습니다.
배관이 적절하게 지지되지 않은 상태에서 밸브를 설치하면 밸브 Body와 플랜지에 불필요한 응력이 전달될 수 있습니다.
따라서 밸브 설치 시 다음을 검토해야 합니다.
- 밸브 중량
- 배관 자중
- 지지대 위치
- 열팽창
- 배관 응력
- 밸브 작동 시 발생하는 하중
- 액추에이터 중량
특히 대형 자동 밸브는 액추에이터까지 포함하면 중량이 상당히 증가할 수 있습니다.
밸브 설치 방향
밸브의 설치 방향은 밸브 종류와 제조사 설계에 따라 달라질 수 있습니다.
특히 Check Valve처럼 유체 흐름 방향이 중요한 밸브는 Body에 표시된 Flow Direction을 반드시 확인해야 합니다.
제어 밸브 역시 제조사가 지정한 유체 흐름 방향과 설치 방향을 확인해야 합니다.
반면 일부 Isolation Valve는 양방향 차단이 가능한 구조가 존재하지만, 그렇다고 모든 밸브가 임의 방향으로 설치 가능한 것은 아닙니다.
따라서 설치 전에 반드시 제조사 도면과 프로젝트 배관 사양을 확인해야 합니다.
밸브와 배관의 연결 순서
플랜지 밸브 설치는 다음과 같은 순서로 접근할 수 있습니다.
1단계: 설치 조건 확인
밸브 사양과 배관 사양이 일치하는지 확인합니다.
2단계: 플랜지 상태 확인
플랜지 면의 손상, 오염, 부식 등을 확인합니다.
3단계: 배관 정렬 확인
밸브와 배관의 중심선 및 플랜지 면이 적절하게 정렬되었는지 확인합니다.
4단계: 가스켓 설치
지정된 규격과 재질의 가스켓을 올바른 위치에 설치합니다.
5단계: 볼트 삽입
지정된 볼트와 너트를 사용합니다.
6단계: 초기 체결
모든 볼트를 균등하게 가볍게 체결합니다.
7단계: 단계별 체결
대각선 또는 교차 순서로 체결력을 단계적으로 증가시킵니다.
8단계: 최종 확인
체결 상태와 플랜지 정렬 상태를 확인합니다.
9단계: 기능 확인
밸브의 개폐 및 액추에이터 작동 상태를 확인합니다.
10단계: 압력 및 누설 시험
프로젝트 및 적용 규격에서 요구하는 시험을 수행합니다.
플랜지 설치 과정에서 피해야 할 작업
현장에서 발생하기 쉬운 대표적인 문제는 다음과 같습니다.
| 잘못된 작업 | 발생 가능한 문제 |
|---|---|
| 배관을 볼트로 강제 정렬 | 밸브 및 플랜지에 응력 발생 |
| 손상된 가스켓 재사용 | 누설 가능성 증가 |
| 가스켓 중심 불량 | 밀봉 불균일 |
| 볼트 일부만 먼저 강하게 체결 | 플랜지 변형 가능 |
| 지정되지 않은 볼트 사용 | 체결 성능 저하 |
| 임의 토크 적용 | 가스켓 압축 불균일 |
| 플랜지 면 오염 상태로 조립 | 누설 가능성 |
| 밸브 무게를 배관에만 지지 | 배관 응력 증가 |
특히 가스켓은 한 번 압축된 제품을 다시 사용하는 것이 적절하지 않은 경우가 많으므로 교체 작업에서는 해당 사양에 맞는 새 가스켓 사용 여부를 확인해야 합니다.
플랜지 Facing 손상의 영향
플랜지 면은 가스켓이 밀봉 기능을 수행하는 중요한 접촉면입니다.
표면에 깊은 흠집이나 부식이 발생하면 가스켓이 해당 부분을 충분히 밀봉하지 못할 수 있습니다.
따라서 밸브를 설치하기 전에 플랜지 면을 확인해야 합니다.
특히 RTJ 구조에서는 Ring Groove의 손상이나 오염도 밀봉 성능에 영향을 줄 수 있습니다.
플랜지 면에 이상이 발견되면 현장에서 임의로 연마하거나 가공하기보다 해당 플랜지 규격과 제조사 또는 프로젝트 절차에 따라 조치해야 합니다.
온도 변화와 플랜지 누설
플랜지 연결부는 정상 운전 중 온도 변화에 영향을 받습니다.
배관이 가열되면 배관과 밸브의 열팽창이 발생하고, 서로 다른 재질을 사용하는 경우 열팽창 특성 차이도 나타날 수 있습니다.
특히 고온 배관에서는 기동 과정에서 상온에서 운전 온도로 빠르게 변화하는 과정이 중요합니다.
따라서 플랜지 연결부의 누설 문제를 분석할 때는 정상 운전 온도뿐 아니라 다음 조건을 함께 검토해야 합니다.
- Cold Condition
- Start-up
- 정상 운전
- Shut-down
- Thermal Cycling
고온 조건에서 밸브 재질을 선정하는 문제 역시 별도로 검토해야 합니다.
플랜지 연결과 배관 압력 등급
플랜지의 압력 등급은 배관 시스템의 설계 압력과 온도 조건에 맞아야 합니다.
[배관 압력 등급(Class 150·300·600)의 차이점]
중요한 점은 압력 등급을 단순한 숫자로만 판단하지 않는 것입니다.
동일한 Class라도 온도에 따라 허용 가능한 압력 조건이 달라질 수 있기 때문에 실제 설계 조건에서 해당 등급이 적절한지 확인해야 합니다.
또한 밸브 Body, 플랜지, 볼트 및 가스켓이 전체적으로 해당 설계 조건을 만족해야 합니다.
플랜지 연결과 밸브 압력 시험
플랜지 연결부는 설치 후 적절한 압력 시험 및 누설 확인을 통해 상태를 검증할 수 있습니다.
밸브 자체의 Body와 Seat에 대한 시험과 배관 연결부의 압력 시험은 목적이 다르므로 구분할 필요가 있습니다.
[Hydrostatic Test 수행 절차와 합격 기준]
밸브 제조 단계에서 수행하는 압력 시험이 정상적으로 완료되었더라도 현장 설치 과정에서 플랜지 연결이 잘못되면 새로운 누설이 발생할 수 있습니다.
따라서 현장 설치 후에는 프로젝트에서 지정한 시험 절차에 따라 연결부를 별도로 확인해야 합니다.
플랜지 밸브 설치와 누설 진단
플랜지에서 누설이 발생했다면 무조건 볼트를 더 조이는 방식으로 해결해서는 안 됩니다.
누설 원인을 먼저 확인해야 합니다.
가능한 원인은 다음과 같습니다.
- 가스켓 손상
- 가스켓 중심 불량
- 플랜지 면 손상
- 볼트 체결력 불균일
- 플랜지 변형
- 배관 정렬 불량
- 열팽창에 따른 응력
- 잘못된 가스켓 선정
따라서 누설이 발생한 플랜지의 상태를 확인하고 적절한 절차에 따라 재조립하거나 부품을 교체해야 합니다.
밸브 중량과 지지 구조
대형 밸브에서는 설치 중뿐 아니라 운전 중에도 밸브 중량이 배관에 지속적으로 작용합니다.
특히 액추에이터가 장착된 Control Valve나 대형 Ball Valve는 전체 중량이 커질 수 있습니다.
따라서 배관 설계 단계에서 밸브와 액추에이터의 중량을 고려하여 적절한 지지 구조를 구성해야 합니다.
밸브에 별도의 지지가 필요한지 여부는 배관 응력 해석과 설계 조건에 따라 결정해야 합니다.
유지보수를 고려한 플랜지 설치
플랜지 연결의 중요한 장점 중 하나는 밸브를 배관에서 분리하기 쉽다는 점입니다.
하지만 실제 유지보수가 용이하려면 충분한 공간이 확보되어야 합니다.
다음 항목을 설치 단계에서 확인하는 것이 좋습니다.
| 항목 | 확인 내용 |
|---|---|
| 볼트 접근성 | 공구를 사용할 수 있는 공간 |
| 밸브 분리 공간 | 밸브를 들어낼 수 있는 공간 |
| 액추에이터 | 분해 및 점검 공간 |
| 가스켓 교체 | 플랜지 사이 접근 가능 여부 |
| Drain | 잔류 유체 제거 가능 여부 |
| Vent | 압력 제거 가능 여부 |
| 작업 동선 | 작업자가 안전하게 접근 가능한지 |
특히 대형 밸브는 설치 후 주변 구조물 때문에 실제로 분리하기 어려운 경우가 있으므로 유지보수 시나리오를 미리 고려해야 합니다.
플랜지 연결 방식과 용접 연결의 비교
플랜지 연결과 용접 연결은 각각 장단점이 있습니다.
| 구분 | Flanged Connection | Welded Connection |
|---|---|---|
| 분해 | 상대적으로 용이 | 어려움 |
| 정비 | 밸브 교체 용이 | 절단 및 재용접 필요 가능 |
| 누설 경로 | 가스켓 존재 | 용접부 건전성이 중요 |
| 설치 | 볼트 체결 필요 | 용접 작업 필요 |
| 열 영향 | 상대적으로 제한적 | 용접 열영향 고려 |
| 대형 설비 | 널리 사용 | 배관 조건에 따라 적용 |
| 유지보수 | 비교적 편리 | 상대적으로 작업량 증가 |
실제 플랜트에서는 배관 시스템의 압력, 온도, 유체, 유지보수 전략 및 프로젝트 표준에 따라 연결 방식을 결정합니다.
플랜지 연결에서 가스켓 누설을 예방하는 방법
가스켓 누설을 줄이기 위해서는 조립 단계에서 다음 사항을 관리해야 합니다.
플랜지 면 청결 상태 확인
오염물이나 이물질이 남아 있지 않은지 확인합니다.
가스켓 규격 확인
플랜지의 Facing 및 설계 조건에 적합한 가스켓인지 확인합니다.
가스켓 중심 확인
조립 과정에서 가스켓이 한쪽으로 치우치지 않도록 합니다.
볼트 상태 확인
나사산 손상이나 부식이 없는지 확인합니다.
단계별 체결
전체 볼트에 하중이 균일하게 전달되도록 체결합니다.
최종 검사
플랜지 간격과 체결 상태를 확인합니다.
플랜지 밸브 설치 시 주요 점검표
| 점검 영역 | 확인 사항 |
|---|---|
| 밸브 사양 | 배관 사양과 일치하는가 |
| 압력 등급 | 설계 압력과 온도를 만족하는가 |
| Facing | 양측 플랜지가 호환되는가 |
| 가스켓 | 규격 및 재질이 적절한가 |
| Bolt | 재질, 크기, 상태가 적절한가 |
| 정렬 | 배관 중심선이 일치하는가 |
| 지지 | 밸브 중량을 적절히 지지하는가 |
| 방향 | Flow Direction 및 제조사 설치 조건을 확인했는가 |
| 체결 | 지정된 순서와 절차를 적용했는가 |
| 액추에이터 | 설치 및 작동 공간이 확보되는가 |
| 시험 | 압력 및 누설 시험을 수행했는가 |
| 유지보수 | 분해 및 교체 공간이 확보되는가 |
플랜지 밸브 설치의 실무적 접근
현장에서는 다음 순서로 설치 상태를 확인하면 불필요한 재작업을 줄일 수 있습니다.
1단계: 배관 및 밸브 사양 확인
밸브의 Size, Pressure Class, Facing 및 연결 규격을 확인합니다.
2단계: 플랜지 상태 확인
플랜지 면, Bolt Hole, Facing 상태를 확인합니다.
3단계: 배관 정렬 확인
중심선과 플랜지 면이 적절하게 정렬되었는지 확인합니다.
4단계: 밸브 지지 확인
밸브 및 액추에이터의 중량이 배관에 과도하게 전달되지 않는지 확인합니다.
5단계: 가스켓 선정
프로젝트와 제조사 요구사항에 맞는 가스켓을 준비합니다.
6단계: 볼트 체결
지정된 체결 순서와 절차에 따라 단계적으로 조입니다.
7단계: 밸브 작동 확인
수동 또는 자동으로 정상적인 개폐가 이루어지는지 확인합니다.
8단계: 누설 및 압력 시험
적용되는 시험 절차에 따라 연결부와 밸브 상태를 검증합니다.
9단계: 운전 전 최종 확인
Drain, Vent, Support, Access 및 주변 배관 간섭을 최종적으로 확인합니다.
결론
플랜지 연결 방식은 산업용 밸브를 배관 시스템에 설치하고 필요할 때 분리할 수 있도록 하는 대표적인 연결 방법입니다. 하지만 플랜지 연결부의 신뢰성은 단순히 볼트를 체결하는 것만으로 확보되지 않습니다.
플랜지 규격, Facing, 가스켓, 볼트 체결력, 배관 정렬, 밸브 중량, 배관 응력, 운전 온도 및 유지보수 공간이 서로 영향을 주기 때문에 설치 단계부터 전체 연결 구조를 함께 검토해야 합니다.
특히 배관을 볼트로 강제로 끌어당겨 정렬하거나, 지정되지 않은 가스켓과 볼트를 사용하거나, 볼트를 한쪽부터 과도하게 조이는 방식은 플랜지 변형이나 누설의 원인이 될 수 있습니다.
또한 고온 및 고압 배관에서는 열팽창과 압력 조건을 함께 고려해야 하며, 대형 밸브에서는 밸브와 액추에이터의 중량에 대한 지지 구조도 검토해야 합니다.
결국 신뢰성 높은 플랜지 밸브 설치를 위해서는 적합한 플랜지와 가스켓 선정 → 정확한 배관 정렬 → 균일한 볼트 체결 → 적절한 밸브 지지 → 기능 및 누설 시험 → 유지보수성 확인의 과정을 하나의 작업 체계로 관리하는 것이 중요합니다.
