스팀 배관에서 글로브 밸브를 사용하는 이유

스팀 배관에서 사용되는 밸브는 차단 기능뿐 아니라 유량 조절, 압력 관리 및 운전 조건 변화에 대한 대응 능력을 함께 고려하여 선정해야 합니다.

글로브 밸브(Globe Valve)는 Disc와 Seat 사이의 유로 면적을 변화시키는 구조를 이용하여 스팀의 흐름을 조절할 수 있다는 특징이 있습니다. 이 때문에 스팀 계통에서 유량 조절이나 일정한 운전 조건을 유지하기 위한 밸브로 검토되는 경우가 많습니다.

다만 글로브 밸브가 모든 스팀 배관에 적합한 것은 아닙니다. 밸브 전후의 차압, 유량, 온도, 압력, 운전 개도 및 허용 가능한 압력손실을 함께 검토해야 하며, 장시간 부분 개방 운전에서는 Disc와 Seat 주변의 유속 증가와 침식 가능성도 고려해야 합니다.

따라서 스팀 배관에서 글로브 밸브의 적용성을 판단할 때는 단순히 “스팀에 적합한 밸브”라는 관점보다 유체 조건과 밸브 내부 유동 특성, 요구되는 조절 성능 및 압력손실을 종합적으로 검토하는 접근이 필요합니다.

스팀 배관에서 밸브 선정이 중요한 이유

스팀 배관의 밸브는 단순히 유체를 차단하는 부품이 아니라 공정의 압력과 유량을 제어하는 요소로 작용합니다.

특히 고압 스팀을 사용하는 설비에서는 밸브를 통과하면서 발생하는 압력 변화가 하류 설비의 운전 조건에 직접적인 영향을 줄 수 있습니다.

또한 스팀의 높은 온도 때문에 밸브 Body, Stem, Seat, Packing 등의 재질과 밀봉 구조 역시 운전 안정성을 결정하는 중요한 요소가 됩니다.

검토 항목	주요 영향
운전압력	밸브 압력등급 및 차압 결정
운전온도	Body와 Trim 재질 선정
스팀 유량	필요한 Cv 및 밸브 크기 결정
밸브 차압	유속, 소음, 진동 등에 영향
스팀 상태	포화증기와 과열증기의 운전 특성 차이
응축수	워터해머 및 침식 가능성
운전 방식	차단용 또는 조절용 밸브 선정

따라서 스팀 배관에서는 먼저 밸브의 기능을 명확하게 정의한 후 구조와 사양을 결정하는 접근이 필요합니다.

글로브 밸브의 구조와 작동 원리

글로브 밸브는 Stem의 직선 운동에 의해 Disc가 Seat에 접근하거나 떨어지면서 유체의 흐름을 조절하는 구조입니다.

게이트 밸브처럼 유로를 완전히 열거나 닫는 기능도 수행할 수 있지만, Disc와 Seat 사이의 개구 면적을 변화시키면서 유량을 조절하는 데 보다 적합합니다.

내부 유로의 특징

글로브 밸브에서는 유체가 Body 내부에서 방향을 바꾸면서 통과합니다. 이 때문에 완전히 개방하더라도 일반적인 게이트 밸브보다 압력손실이 크게 발생하는 편입니다.

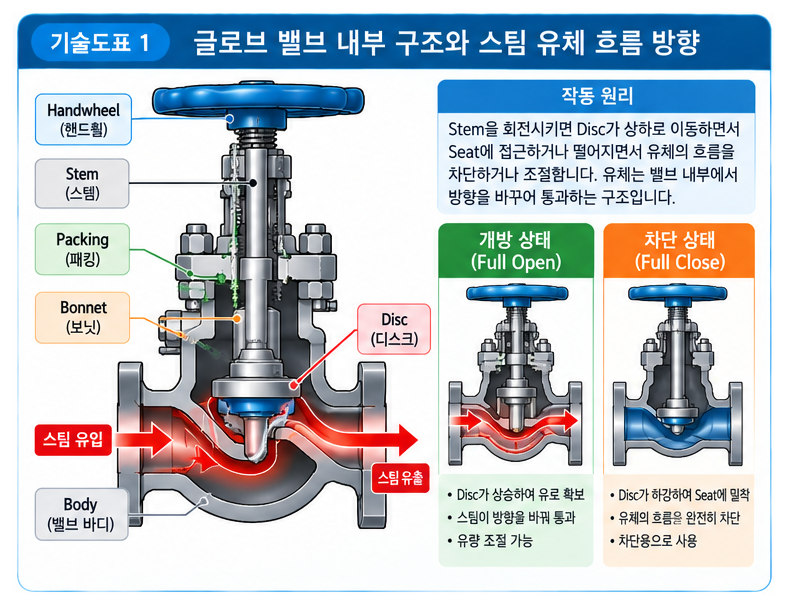

Body, Bonnet, Stem, Disc, Seat을 표시하고 유체가 밸브 내부에서 방향을 바꾸면서 통과하는 구조를 나타냅니다.

이러한 구조는 압력손실이라는 측면에서는 불리할 수 있지만, 밸브 전후의 차압을 이용하여 유량을 조절해야 하는 경우에는 오히려 유리하게 작용할 수 있습니다.

스팀 유량 조절에 글로브 밸브가 적합한 이유

글로브 밸브의 가장 중요한 특징은 부분 개방 상태에서 유량을 조절할 수 있다는 것입니다.

Disc와 Seat 사이의 개구 면적을 변화시키면 밸브를 통과하는 스팀의 양을 변화시킬 수 있습니다.

반면 게이트 밸브는 일반적으로 완전 개방 또는 완전 차단을 목적으로 설계됩니다. 중간 개도에서 장시간 운전하면 유체가 좁은 통로를 빠르게 통과하면서 Seat와 Gate에 침식이나 진동을 발생시킬 가능성이 있습니다.

따라서 스팀 배관에서 두 밸브의 적용 목적은 다음과 같이 구분할 수 있습니다.

적용 목적	게이트 밸브	글로브 밸브
완전 개방	적합	적합
완전 차단	적합	적합
부분 개방 운전	일반적으로 부적합	적합
지속적인 유량 조절	부적합	적합
압력 조절	제한적	적용 가능
Isolation	주요 용도	적용 가능

[고온 배관에서 게이트 밸브가 선호되는 이유]

글로브 밸브의 압력강하가 중요한 이유

글로브 밸브는 내부 유로가 직선적이지 않기 때문에 밸브를 통과하면서 일정한 압력손실이 발생합니다.

이 때문에 압력손실을 최소화해야 하는 대구경 주배관의 차단용 밸브에서는 게이트 밸브가 더 적합할 수 있습니다.

반대로 스팀의 압력을 낮추거나 일정한 차압을 이용하여 유량을 제어해야 하는 시스템에서는 글로브 밸브의 특성이 활용될 수 있습니다.

중요한 것은 압력강하가 무조건 작아야 좋은 것이 아니라 공정에서 필요한 차압을 적절하게 확보하는 것입니다.

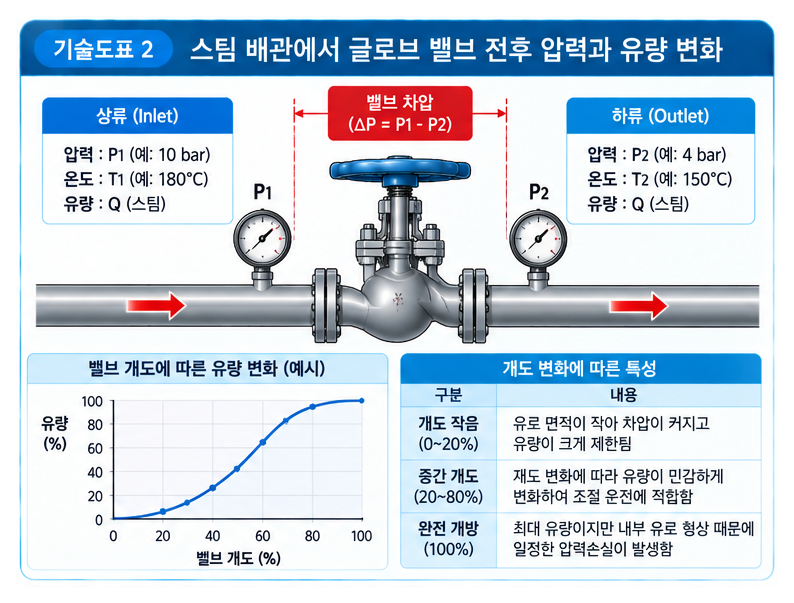

상류 압력, 밸브 차압, 하류 압력 및 밸브 개도에 따른 유량 변화를 하나의 흐름으로 표현합니다.

다만 불필요하게 큰 압력강하가 발생하면 에너지 손실과 유속 증가, 소음 등의 문제가 발생할 수 있으므로 설계 단계에서 적절한 차압을 검토해야 합니다.

[밸브 압력 강하가 시스템 효율에 미치는 영향]

스팀의 압력과 온도를 함께 검토해야 하는 이유

스팀 밸브에서는 압력과 온도를 독립적으로 판단하기 어렵습니다.

특히 포화증기의 경우 압력과 포화온도가 밀접하게 연결되어 있기 때문에 밸브 전후 압력 변화가 스팀의 상태 변화와 연결될 수 있습니다.

따라서 밸브 데이터시트를 검토할 때는 다음 항목을 함께 확인해야 합니다.

항목	확인 내용
Inlet Pressure	밸브 상류 압력
Outlet Pressure	밸브 하류 압력
Differential Pressure	밸브 전후 차압
Temperature	정상 및 최대 운전온도
Flow Rate	정상 및 최대 유량
Steam Type	포화증기 또는 과열증기
Density 또는 Specific Volume	실제 운전조건
Required Cv	요구되는 유량계수

단순히 배관의 호칭경과 압력등급만 보고 밸브를 선정하면 실제 운전조건에서 필요한 제어 성능을 확보하지 못할 수 있습니다.

포화증기와 과열증기에 따른 검토 차이

스팀 배관에서는 취급하는 스팀의 상태를 먼저 확인해야 합니다.

포화증기는 포화조건에 가까운 증기로, 압력 변화나 열손실에 따라 응축수가 발생할 가능성을 고려해야 합니다.

과열증기는 포화온도보다 높은 온도로 가열된 증기이므로 고온 조건에 따른 재질과 열적 영향을 더욱 면밀하게 검토해야 합니다.

구분	포화증기	과열증기
주요 특징	포화조건에 가까움	포화온도보다 높은 온도
주요 검토사항	응축수 발생 가능성	고온 재질 및 열적 조건
압력 변화	상태 변화 가능성 검토	압력 및 온도 변화 검토
밸브 선정	차압과 응축 영향	온도와 재질 영향

따라서 동일한 “스팀용 글로브 밸브”라도 실제 서비스 조건에 따라 요구되는 사양이 달라질 수 있습니다.

글로브 밸브의 Cv와 밸브 크기 선정

스팀용 글로브 밸브를 조절 목적으로 사용하는 경우 Cv 선정은 핵심적인 설계 항목입니다.

Cv는 밸브의 유량 용량을 나타내는 값으로, 실제 밸브 선정에서는 유체 조건과 밸브 전후 압력차를 기반으로 필요한 값을 산정해야 합니다.

[밸브 Cv 값 산정 방법과 유량 제어 성능 분석]

밸브를 필요 이상으로 크게 선정하면 정상 운전에서 밸브가 지나치게 작은 개도로 운전될 수 있습니다. 이 경우 작은 개도 변화에 대한 제어 감도가 떨어지고 원하는 유량을 안정적으로 유지하기 어려울 수 있습니다.

반대로 밸브를 지나치게 작게 선정하면 최대 유량을 확보하기 어려워지고 높은 유속과 차압이 발생할 수 있습니다.

따라서 밸브 크기는 단순히 배관 구경에 맞춰 결정하기보다 정상 유량과 최대 유량을 모두 만족하면서 적절한 개도 범위에서 운전할 수 있도록 선정해야 합니다.

스팀용 글로브 밸브의 Trim 선정

스팀은 높은 온도와 압력 조건에서 빠른 유속을 형성할 수 있기 때문에 Disc와 Seat를 포함한 Trim의 내구성이 중요합니다.

특히 밸브가 장시간 부분 개방 상태에서 운전되면 좁은 유로에서 유속이 증가하고 특정 부위에 침식과 마모가 집중될 수 있습니다.

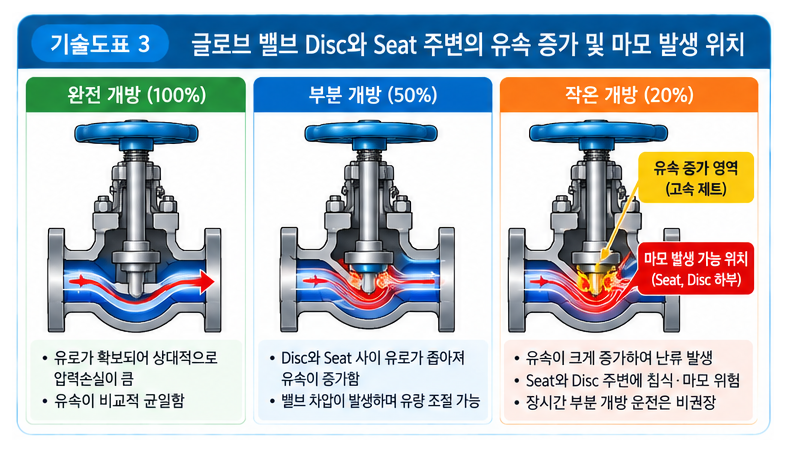

밸브 개도가 감소하면서 유로 면적이 좁아지고 유속이 증가하는 영역과 침식이 집중될 가능성이 있는 위치를 표현합니다.

Trim 선정 시에는 다음 요소를 함께 검토해야 합니다.

• 스팀 온도
• 밸브 전후 차압
• 정상 및 최대 유량
• 유속
• 운전 빈도
• 침식 가능성
• 부식 환경
• 요구되는 누설 성능

[내마모성 트림 재질의 종류와 적용 분야]

스팀 배관에서 응축수와 워터해머를 고려해야 하는 이유

스팀 시스템에서는 밸브 자체의 성능뿐 아니라 응축수 관리도 중요합니다.

배관 내부에 응축수가 축적된 상태에서 고속의 스팀이 이동하면 물기둥이 빠르게 움직이면서 워터해머가 발생할 수 있습니다.

워터해머는 밸브 하나만의 문제로 발생하는 현상이 아니며 배관 구배, 드레인, Steam Trap, 기동 절차 및 밸브 개방 속도 등 여러 요소가 복합적으로 작용합니다.

[워터해머 발생 원인과 체크 밸브 선정 기준]

따라서 스팀용 글로브 밸브를 적용할 때도 다음 조건을 함께 확인해야 합니다.

• 배관의 구배
• 응축수 배출 위치
• Steam Trap 설치 상태
• 기동 시 밸브 개방 절차
• 밸브 개방 속도
• 배관 지지 구조
• 저점부 Drain 구조

스팀용 글로브 밸브의 패킹과 외부 누설

스팀은 고온 유체이므로 내부 차단 성능뿐 아니라 Stem 주변에서 발생할 수 있는 외부 누설도 중요한 관리 대상입니다.

패킹은 고온과 반복적인 Stem 움직임에 의해 열화될 수 있으며, 장기간 운전하면서 압축 상태가 변할 수도 있습니다.

외부 누설이 발생했을 때 단순히 Packing을 과도하게 조이는 방식으로 대응하면 Stem 마찰이 증가하여 밸브 작동성이 저하될 수 있습니다.

따라서 다음 항목을 함께 확인해야 합니다.

점검 항목	주요 확인 내용
Packing	열화 및 손상 여부
Stem	표면 흠집 및 마모
Packing 압축	과소 또는 과다 압축 여부
운전온도	설계조건 초과 여부
Stem 작동	마찰 증가 여부
배관 응력	밸브에 전달되는 외력 여부

[밸브 패킹 재질에 따른 밀봉 성능 차이]

글로브 밸브와 제어밸브를 구분해야 하는 이유

일반적인 수동 글로브 밸브와 자동 제어용 글로브 타입 Control Valve는 구조적으로 유사한 부분이 있지만 용도와 제어 시스템은 다릅니다.

수동 글로브 밸브는 작업자가 직접 개도를 조정하는 반면, 제어밸브는 액추에이터와 포지셔너를 이용하여 공정 신호에 따라 개도를 지속적으로 변화시킵니다.

자동 제어 시스템은 일반적으로 다음과 같은 흐름으로 작동합니다.

공정 측정 → Controller → 출력 신호 → Positioner → Actuator → Valve Stem → 유량 변화

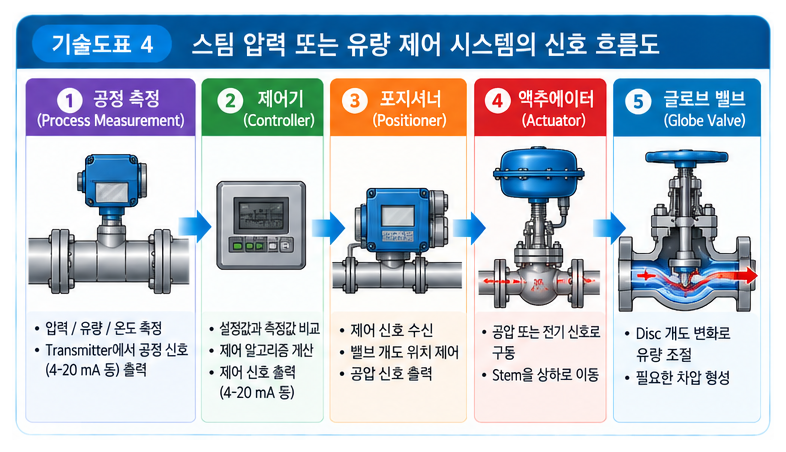

센서에서 측정한 공정값이 제어기를 거쳐 포지셔너와 액추에이터로 전달되고, 최종적으로 밸브 개도가 변화하는 과정을 표현합니다.

자동 제어가 필요한 경우에는 일반 글로브 밸브가 아니라 요구되는 제어 특성에 맞는 Control Valve를 선정해야 합니다.

스팀 배관에서 글로브 밸브의 설치 조건

밸브의 사양이 적절하더라도 설치 조건이 적합하지 않으면 실제 운전 성능이 저하될 수 있습니다.

특히 자동 제어밸브에서는 상류 및 하류 배관의 형상, 급격한 방향 전환, 배관 진동 및 밸브 주변의 직관부 조건 등을 함께 검토해야 합니다.

[배관 레이아웃이 밸브 성능에 미치는 영향]

또한 고온 스팀 배관에서는 열팽창으로 인한 배관 이동이 밸브에 과도한 하중을 전달하지 않도록 지지 구조를 검토해야 합니다.

플랜지 연결 방식의 경우에는 가스켓, 볼팅 및 체결 상태도 함께 확인해야 합니다.

[플랜지 연결 방식과 밸브 설치 기준 정리]

스팀용 글로브 밸브 선정 체크리스트

실제 설계 및 구매 단계에서는 다음 항목을 순서대로 검토하는 것이 효율적입니다.

공정 조건

• 스팀 종류
• 정상 운전압력
• 최대 운전압력
• 정상 운전온도
• 최대 운전온도
• 정상 유량
• 최대 유량
• 밸브 전후 차압

밸브 성능

• 요구 Cv
• 밸브 크기
• 밸브 특성
• 최대 유속
• 예상 압력손실
• 소음 및 진동
• 요구되는 차단 성능

재질 및 밀봉

• Body 재질
• Trim 재질
• Stem 재질
• Seat 재질
• Packing 재질
• Gasket
• Bolting

설치 및 운전

• 배관 열팽창
• 배관 응력
• 배관 구배
• 응축수 배출
• Steam Trap 위치
• 밸브 설치 방향
• 유지보수 공간

게이트 밸브와 글로브 밸브의 선택 기준

스팀 배관에서 두 밸브의 적용 목적을 구분하면 선정 기준이 보다 명확해집니다.

항목	게이트 밸브	글로브 밸브
주된 용도	Isolation	Isolation 및 유량 조절
완전 개방	적합	적합
완전 차단	적합	적합
부분 개방	일반적으로 부적합	적합
지속적인 유량 조절	부적합	적합
압력손실	상대적으로 낮음	상대적으로 높음
압력 조절	일반적으로 부적합	적용 가능
제어용 적용	제한적	제어밸브 형태로 적용 가능

따라서 스팀 배관에서 글로브 밸브를 선택하는 핵심적인 이유는 높은 온도를 견딜 수 있다는 사실만이 아니라, 스팀의 유량과 압력을 조절하는 데 적합한 구조를 갖고 있기 때문입니다.

결론

스팀 배관에서 글로브 밸브는 완전 개방과 완전 차단뿐 아니라 부분 개방 상태에서 유량을 조절할 수 있다는 점에서 중요한 역할을 합니다.

게이트 밸브에 비해 내부 압력손실이 상대적으로 크지만, 스팀의 압력과 유량을 조절해야 하는 시스템에서는 이러한 특성이 오히려 필요한 차압을 형성하는 데 활용될 수 있습니다.

다만 글로브 밸브를 선정할 때는 단순히 배관 구경이나 스팀 온도만 확인해서는 안 됩니다. 스팀의 상태, 정상 및 최대 유량, 밸브 전후 차압, 필요한 Cv, Trim 재질, Packing, 응축수 발생 가능성, 워터해머 위험 및 배관 열팽창을 종합적으로 검토해야 합니다.

결국 스팀용 글로브 밸브의 선정 기준은 “스팀을 견딜 수 있는가”에서 끝나는 것이 아니라 “해당 운전조건에서 필요한 유량과 압력 제어 성능을 안정적으로 확보할 수 있는가”를 판단하는 것입니다.
