워터해머 발생 원인과 체크 밸브 선정 기준

워터해머(Water Hammer)는 배관 내부의 유체 속도가 짧은 시간에 급격하게 변하면서 발생하는 비정상 압력 변동 현상입니다.

밸브의 급격한 폐쇄, 펌프의 기동 및 정지, 체크 밸브의 역류 차단 과정 등에서 발생할 수 있으며, 순간적으로 발생한 압력파가 배관과 밸브, 플랜지, 지지대 및 연결 설비에 전달될 수 있습니다.

특히 체크 밸브는 정상 운전 중 유체의 역류를 방지하는 역할을 하지만, 폐쇄 시점과 폐쇄 속도가 시스템의 동적 조건과 맞지 않으면 오히려 압력 변동을 증가시키는 요인이 될 수 있습니다.

따라서 워터해머를 검토할 때는 단순히 체크 밸브의 압력등급이나 밸브 형식만 확인하는 것이 아니라 유체 속도, 배관 길이, 밸브 폐쇄 특성, 예상 역류량, 펌프 운전 조건 및 과도 압력 변화를 함께 검토해야 합니다.

워터해머의 발생 원리

워터해머는 배관 내부에서 흐르던 유체의 속도가 짧은 시간에 급격하게 변화하면서 발생하는 압력 변동 현상입니다.

대표적인 경우는 밸브가 빠르게 닫히면서 유체의 흐름이 갑자기 차단되는 상황입니다.

유체는 관성 때문에 계속 이동하려는 특성이 있기 때문에 밸브가 갑자기 닫히면 운동에너지가 압력에너지로 전환되면서 배관 내부에 압력파가 발생합니다.

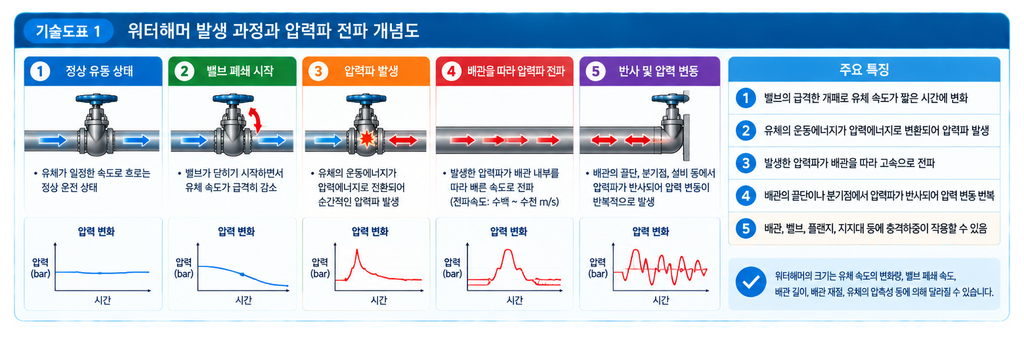

정상 유동 → 밸브 폐쇄 → 유체 속도 급감 → 압력파 발생 → 배관을 따라 압력파 전파 → 반사 및 압력 변동의 과정을 순서대로 표현합니다.

워터해머의 핵심은 유체가 흐르고 있다는 사실보다 유체의 속도가 얼마나 짧은 시간 안에 변화하는가에 있습니다.

따라서 같은 유체와 같은 배관이라도 밸브가 천천히 닫히는 경우와 빠르게 닫히는 경우의 압력 변동은 달라질 수 있습니다.

워터해머가 발생하는 주요 원인

워터해머는 하나의 원인으로만 발생하지 않습니다. 배관 시스템의 유체 조건과 밸브의 작동 특성이 복합적으로 영향을 미칩니다.

발생 원인	주요 메커니즘	예상 영향
밸브 급속 폐쇄	유체 속도 급변	순간 압력 상승
체크 밸브의 급격한 폐쇄	역류 차단 과정에서 Disc 충돌	충격압 발생
펌프 급정지	유량 급감	압력파 발생
펌프 기동	유량 급증	압력 변동
배관 내 공기 혼입	압축·팽창 반복	압력 진동
응축수 축적	고속 증기와 충돌	Steam Water Hammer
긴 배관	압력파 이동거리 증가	압력파 반사 가능
과도한 유속	운동에너지 증가	충격압 증가

특히 펌프 토출측과 체크 밸브가 설치된 배관에서는 펌프 정지와 체크 밸브 폐쇄가 연속적으로 발생할 수 있기 때문에 두 조건을 함께 검토해야 합니다.

체크 밸브가 워터해머에 영향을 미치는 이유

체크 밸브의 기본 목적은 유체가 한 방향으로만 흐르도록 하고 역류를 방지하는 것입니다.

정상적인 유동에서는 유체의 흐름에 의해 Disc가 열려 있지만, 유량이 감소하거나 방향이 바뀌려고 하면 Disc가 닫히면서 역류를 차단합니다.

워터해머 관점에서 중요한 요소는 Disc의 폐쇄 시점과 폐쇄 속도입니다.

유체의 흐름이 이미 역방향으로 전환된 후 Disc가 닫히면 일정량의 역류가 발생한 상태에서 Disc가 Seat에 충돌할 수 있습니다.

반대로 역류가 발생하기 전에 적절한 시점에 Disc가 닫히면 충격을 줄이는 데 유리할 수 있습니다.

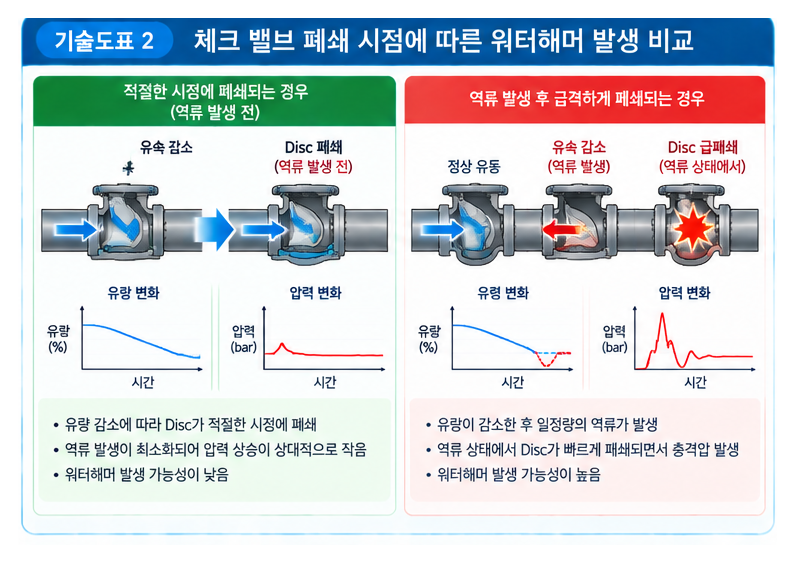

정상 유동 → 유속 감소 → Disc 폐쇄 → 역류 방지의 이상적인 과정과 정상 유동 → 유속 감소 → 역류 발생 → Disc 급폐쇄 → 압력파 발생의 과정을 비교합니다.

따라서 체크 밸브 선정에서는 단순히 “역류를 막을 수 있는가”뿐만 아니라 어떤 방식으로 폐쇄되는가를 확인해야 합니다.

체크 밸브의 폐쇄 특성이 중요한 이유

체크 밸브의 종류에 따라 Disc가 움직이는 방식과 폐쇄 특성이 다릅니다.

대표적인 체크 밸브에는 Swing Check Valve, Lift Check Valve, Dual Plate Check Valve, Axial 또는 Nozzle Check Valve 등이 있습니다.

형식	주요 구조적 특징	워터해머 검토 포인트
Swing Check	Disc가 힌지를 중심으로 회전	역류 발생 후 급폐쇄 가능성
Lift Check	Disc가 축 방향으로 이동	유속과 압력 조건 검토
Dual Plate Check	두 개의 Plate가 스프링으로 작동	빠른 폐쇄 특성
Axial Check	유체 흐름 방향에 가까운 축 방향 운동	낮은 역류량을 목표로 설계 가능
Nozzle Check	유체 유로와 Disc 운동을 통합한 구조	폐쇄 응답 특성 검토

다만 밸브 형식만으로 워터해머 발생 여부를 단정할 수는 없습니다.

동일한 형식의 체크 밸브라도 크기, 스프링 특성, Disc 질량, 설치 방향, 유속 및 시스템의 압력 변화에 따라 실제 거동이 달라질 수 있기 때문입니다.

유체 속도가 워터해머에 미치는 영향

워터해머를 이해할 때 중요한 변수 중 하나가 유체의 속도입니다.

유체의 속도가 높을수록 흐르는 유체가 가지고 있는 운동량이 커지기 때문에 동일한 시간 동안 유속이 크게 감소하면 더 큰 압력 변동이 발생할 가능성이 있습니다.

이 때문에 체크 밸브를 선정할 때는 배관 구경만 확인해서는 부족합니다.

정상 유량과 최대 유량을 기준으로 실제 배관 내부 유속을 계산해야 합니다.

[배관 시스템의 압력 손실 계산 방법과 밸브 선택 기준]

특히 펌프 토출 배관에서는 펌프 용량만 보고 체크 밸브를 선정하면 실제 운전점에서 예상보다 높은 유속이 발생할 수 있습니다.

밸브 폐쇄 시간과 압력파의 관계

워터해머에서는 밸브가 닫히는 데 걸리는 시간도 중요합니다.

배관 내 압력파가 이동하는 시간보다 밸브 폐쇄 시간이 충분히 길다면 유체의 속도가 상대적으로 완만하게 감소할 수 있습니다.

반대로 압력파가 배관을 이동하는 시간보다 훨씬 짧은 시간에 밸브가 폐쇄되면 급격한 압력 변동이 발생할 가능성이 커집니다.

개념적으로 압력파의 이동시간은 배관 길이와 압력파 전파속도의 영향을 받습니다.

따라서 다음과 같은 조건을 함께 고려해야 합니다.

• 배관 길이
• 유체의 압축성
• 배관 재질
• 배관 내경
• 유체 속도
• 밸브 폐쇄 시간
• 밸브 폐쇄 특성

즉, 체크 밸브의 폐쇄 속도를 무조건 빠르게 만드는 것이 항상 좋은 것은 아닙니다.

역류를 최소화하면서도 과도한 압력파가 발생하지 않는 폐쇄 특성을 확보하는 것이 중요합니다.

체크 밸브 종류에 따른 선정 기준

Swing Check Valve

Swing Check Valve는 Disc가 힌지를 중심으로 회전하는 구조입니다.

구조가 비교적 단순하고 다양한 배관 시스템에서 사용할 수 있지만, 유체 속도가 감소하는 과정에서 Disc의 위치와 관성에 따라 폐쇄 시점이 달라질 수 있습니다.

특히 수직 또는 수평 배관에서 설치 방향과 유체 흐름 방향을 제조사의 요구조건에 맞게 확인해야 합니다.

Dual Plate Check Valve

Dual Plate Check Valve는 두 개의 Plate가 중심축을 기준으로 움직이는 구조이며 일반적인 Swing Check보다 폐쇄 거동이 빠른 설계가 가능합니다.

스프링의 힘에 의해 Plate가 닫히는 구조에서는 유체의 역류가 크게 발생하기 전에 폐쇄되도록 설계할 수 있다는 장점이 있습니다.

그러나 스프링 특성이나 실제 운전 유속이 설계조건과 맞지 않으면 밸브의 거동이 예상과 달라질 수 있으므로 제조사의 성능 데이터를 확인해야 합니다.

Axial 또는 Nozzle Check Valve

Axial 계열 체크 밸브는 유체 흐름 방향과 유사한 축 방향으로 Disc가 이동하도록 설계됩니다.

유로가 비교적 유선형으로 구성될 수 있으며 빠른 폐쇄 특성을 목표로 하는 시스템에서 검토할 수 있습니다.

특히 펌프 토출 배관이나 압력 변동에 민감한 시스템에서는 밸브 제조사가 제공하는 동적 성능 자료를 확인하는 것이 중요합니다.

펌프 토출 배관에서 체크 밸브를 선정하는 방법

펌프가 설치된 배관에서는 펌프 정지가 워터해머와 연결되는 경우가 많습니다.

펌프가 정상적으로 작동하는 동안 체크 밸브는 개방되어 있습니다.

그런데 펌프가 갑자기 정지하면 유량이 감소하면서 체크 밸브가 폐쇄되고, 이 과정에서 압력 변동이 발생할 수 있습니다.

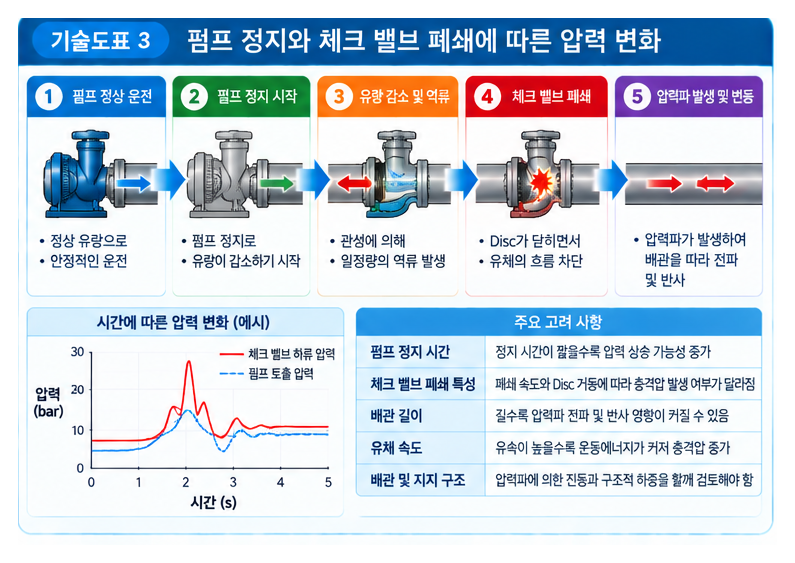

펌프 정상 운전 → 펌프 정지 → 유량 감소 → 체크 밸브 폐쇄 → 압력파 발생 → 배관 내 압력 변화의 흐름을 나타냅니다.

따라서 펌프 토출측 체크 밸브를 선정할 때는 다음 항목을 확인해야 합니다.

항목	확인 내용
Pump Flow	정상 및 최대 유량
Pump Head	운전 압력 조건
Pipe Size	배관 구경
Flow Velocity	실제 유속
Check Valve Type	밸브 구조
Closing Characteristic	폐쇄 거동
Reverse Flow	예상 역류량
Transient Pressure	과도 압력 검토
Installation	설치 방향 및 위치

단순히 펌프 토출구와 동일한 구경의 체크 밸브를 설치하는 것만으로는 충분하지 않습니다.

스팀 배관에서 발생하는 워터해머

스팀 배관에서는 일반적인 액체 배관과 다른 형태의 워터해머가 발생할 수 있습니다.

대표적인 것이 응축수에 의한 Steam Water Hammer입니다.

스팀이 배관 내부에서 냉각되면서 응축수가 발생하고, 이 응축수가 적절하게 배출되지 않은 상태에서 고속의 스팀이 이동하면 응축수가 배관을 따라 빠르게 이동할 수 있습니다.

이 과정에서 배관의 엘보, 밸브 또는 장애물에 응축수가 충돌하면 큰 충격이 발생할 수 있습니다.

따라서 스팀 배관에서는 체크 밸브만으로 워터해머를 해결할 수 없습니다.

[스팀 배관에서 글로브 밸브를 사용하는 이유]

배관 구배, Drain, Steam Trap, 기동 절차 및 밸브 개방 속도를 함께 검토해야 합니다.

워터해머가 배관 시스템에 미치는 영향

워터해머가 반복적으로 발생하면 순간적인 압력 변화뿐만 아니라 장기적인 기계적 손상으로 이어질 수 있습니다.

특히 압력파가 배관을 따라 이동하면서 지지대와 연결부에 반복적인 하중을 발생시키면 배관 시스템의 진동이 증가할 수 있습니다.

영향 부위	발생 가능한 문제
배관	진동 및 응력 증가
체크 밸브	Disc 및 Seat 충격
플랜지	체결부 하중 증가
가스켓	누설 가능성 증가
배관 지지대	충격하중 전달
펌프	토출 압력 변동
계기류	순간 압력 변화
연결 설비	반복적인 기계적 하중

따라서 워터해머가 반복적으로 발생한다면 밸브만 교체하는 것보다 배관 시스템 전체의 과도상태를 분석하는 접근이 필요합니다.

체크 밸브 설치 위치가 중요한 이유

체크 밸브의 종류뿐 아니라 설치 위치도 시스템의 동적 거동에 영향을 줄 수 있습니다.

예를 들어 펌프 토출구에서 체크 밸브까지의 거리가 지나치게 길면 그 사이에 존재하는 유체의 움직임이 밸브 폐쇄 과정에 영향을 줄 수 있습니다.

반대로 체크 밸브를 무조건 펌프에 최대한 가깝게 설치하는 것이 모든 시스템에서 최선이라고 단정할 수도 없습니다.

배관의 길이, 상승 배관, 엘보, 수직 구간, 다른 밸브의 위치 등을 함께 검토해야 하기 때문입니다.

따라서 설치 위치는 다음 조건을 기준으로 결정해야 합니다.

• 펌프와 체크 밸브 사이의 배관 길이
• 배관 방향
• 수직 배관 여부
• 유체 속도
• 예상 역류량
• 밸브 폐쇄 특성
• 유지보수 접근성

워터해머를 줄이기 위한 설계 방법

워터해머를 줄이는 방법은 크게 유체 속도 관리, 밸브 폐쇄 특성 개선, 배관 설계 개선으로 구분할 수 있습니다.

유체 속도 관리

불필요하게 높은 유속을 피하고 배관 구경을 적절하게 선정해야 합니다.

체크 밸브 폐쇄 특성 검토

역류가 발생하기 전에 적절한 시점에 폐쇄할 수 있는 체크 밸브를 검토해야 합니다.

펌프 정지 특성 검토

펌프가 갑자기 정지하는 시스템이라면 펌프의 정지 특성과 압력 변화를 함께 분석해야 합니다.

배관 형상 검토

급격한 방향 변화와 긴 수직 배관 등은 유체의 동적 거동에 영향을 줄 수 있으므로 배관 레이아웃을 함께 검토해야 합니다.

[배관 레이아웃이 밸브 성능에 미치는 영향]

응축수 배출 관리

스팀 배관에서는 적절한 Drain과 Steam Trap을 통해 응축수가 축적되지 않도록 관리해야 합니다.

체크 밸브 선정 시 확인해야 할 기술 데이터

실제 구매 사양이나 밸브 데이터시트를 검토할 때는 다음 항목을 확인하는 것이 좋습니다.

구분	확인 항목
유체	유체 종류 및 상태
압력	정상 및 설계압력
온도	정상 및 설계온도
유량	정상 및 최대 유량
속도	배관 내 유속
밸브	Check Valve Type
재질	Body 및 Trim
연결	Flanged, Wafer 등
설치	수평 또는 수직
폐쇄	Closing Characteristic
역류	허용 가능한 Reverse Flow
시험	요구되는 검사 및 시험
과도상태	Transient Analysis 필요 여부

특히 워터해머가 중요한 시스템에서는 제조사가 제공하는 단순 압력등급보다 폐쇄 특성과 동적 거동에 관한 자료가 더 중요한 판단자료가 될 수 있습니다.

워터해머 발생 시 현장 점검 순서

배관에서 밸브가 닫힐 때 큰 충격음이 발생하거나 배관이 흔들리는 경우 다음과 같은 순서로 원인을 확인할 수 있습니다.

1단계: 발생 조건 확인

펌프 기동 또는 정지 시 발생하는지, 밸브 개폐 시 발생하는지 확인합니다.

2단계: 유체 조건 확인

유체 종류와 정상 유량, 압력 및 온도를 확인합니다.

3단계: 체크 밸브 작동 확인

Disc가 정상적으로 움직이는지, 비정상적인 충격음이 발생하는지 확인합니다.

4단계: 배관 내 응축수 확인

스팀 배관이라면 Drain과 Steam Trap의 상태를 확인합니다.

5단계: 배관 지지 상태 확인

진동이나 충격이 배관 지지대와 연결부에 전달되고 있는지 확인합니다.

6단계: 과도압력 분석

문제가 반복되거나 설비 손상이 우려되는 경우 압력 기록과 과도상태 해석을 통해 실제 압력 변화를 검토해야 합니다.

체크 밸브 선정 체크리스트

최종적으로 체크 밸브를 선정할 때는 다음 항목을 하나의 검토표로 관리하는 것이 좋습니다.

검토 항목	확인
유체 종류 확인	□
정상 유량 확인	□
최대 유량 확인	□
배관 유속 계산	□
정상 및 설계압력 확인	□
정상 및 설계온도 확인	□
체크 밸브 형식 선정	□
폐쇄 특성 검토	□
설치 방향 확인	□
펌프 정지 조건 확인	□
예상 역류량 검토	□
워터해머 가능성 검토	□
배관 지지 구조 확인	□
스팀 배관의 응축수 관리 확인	□
필요 시 과도상태 해석	□

결론

워터해머는 유체의 속도가 급격하게 변하면서 발생하는 압력 변동 현상이며, 체크 밸브의 폐쇄 특성과 밀접한 관계가 있습니다.

특히 펌프 토출 배관에서는 펌프 정지와 유량 감소, 체크 밸브 폐쇄가 짧은 시간 안에 연속적으로 발생할 수 있기 때문에 밸브 형식과 폐쇄 특성을 신중하게 검토해야 합니다.

체크 밸브 선정에서 중요한 것은 단순히 배관 구경과 압력등급을 맞추는 것이 아닙니다. 유체 속도, 역류량, Disc의 움직임, 폐쇄 시간, 설치 위치, 배관 길이 및 펌프의 운전 특성을 함께 고려해야 합니다.

또한 스팀 배관에서는 일반적인 액체 워터해머와 함께 응축수에 의한 Steam Water Hammer도 검토해야 합니다. 이 경우 체크 밸브 교체만으로 문제를 해결하기 어려우며 배관 구배, Drain, Steam Trap 및 기동 절차까지 종합적으로 확인해야 합니다.

결국 워터해머를 예방하기 위한 체크 밸브 선정의 핵심은 역류를 막는 기능과 압력파를 최소화하는 폐쇄 특성을 동시에 확보하는 것입니다.
