플래싱과 캐비테이션의 차이점 및 배관 시스템 적용 사례

산업용 배관 시스템에서 압력과 유량을 제어하는 과정은 설비의 안정성과 직결되는 핵심 요소다. 특히 제어 밸브를 사용하는 공정에서는 압력 변화에 따른 다양한 유체 현상이 발생하는데, 그중 가장 대표적인 현상이 플래싱(Flashing)과 캐비테이션(Cavitation)이다.

두 현상 모두 액체가 기화되는 과정을 포함한다는 공통점이 있지만, 발생 원인과 손상 메커니즘, 설비에 미치는 영향은 완전히 다르다.

현장에서는 두 현상을 동일한 문제로 인식하는 경우가 많지만, 정확한 원인을 구분하지 못하면 밸브 선정 오류와 설비 손상이 반복될 수 있다.

최근 발전소와 석유화학 플랜트, 수처리 시설에서는 제어 밸브의 수명을 연장하기 위해 플래싱과 캐비테이션을 구분하는 진단 절차를 강화하고 있다.

플래싱과 캐비테이션은 어떻게 발생할까?

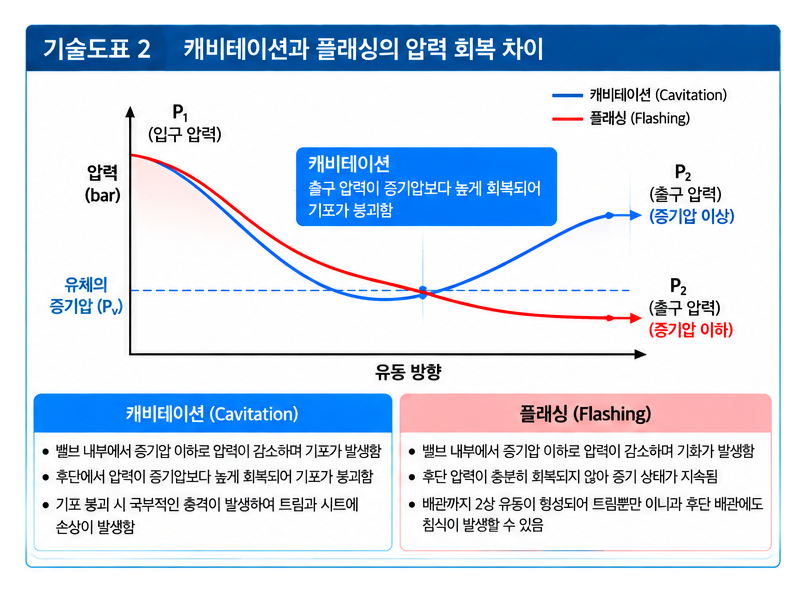

두 현상은 모두 압력 강하로 인해 발생하지만, 기포의 거동에서 결정적인 차이가 나타난다.

캐비테이션은 생성된 기포가 다시 붕괴하는 현상이며, 플래싱은 생성된 기포가 증기 상태를 유지한 채 계속 이동하는 현상이다.

다음 표를 통해 두 현상의 차이를 쉽게 확인할 수 있다.

구분	플래싱	캐비테이션
발생 원인	압력 강하	압력 강하
기포 생성	발생	발생
기포 붕괴	발생하지 않음	발생
압력 회복	없음	있음
주요 손상	침식	충격 손상
주요 증상	지속적인 마모	소음과 진동
발생 위치	밸브 후단	밸브 내부

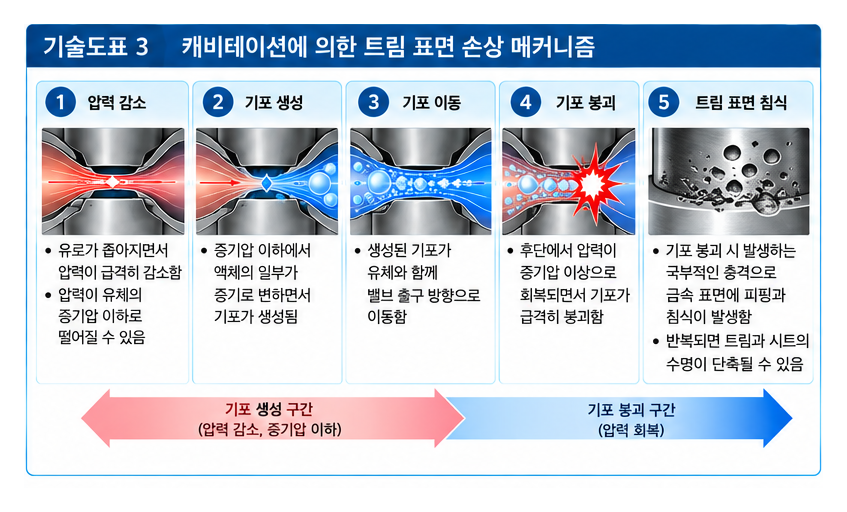

캐비테이션의 발생 메커니즘

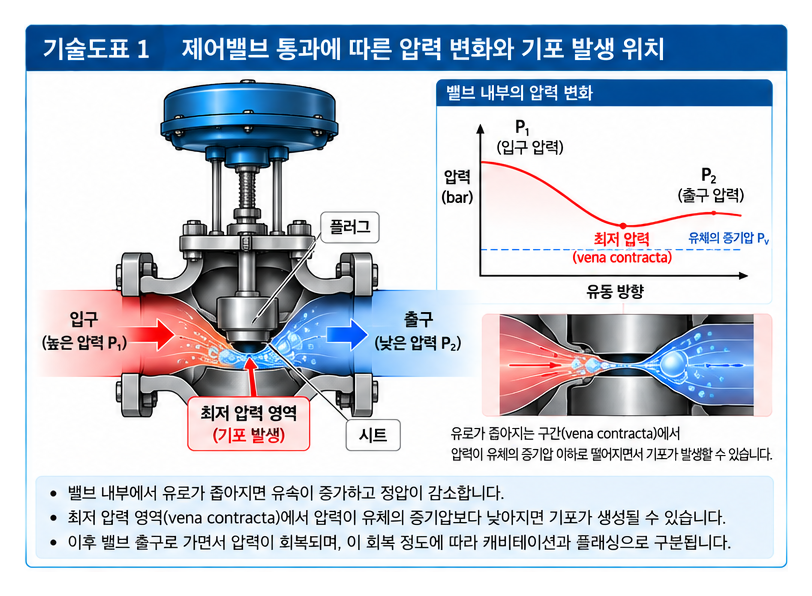

캐비테이션은 액체가 밸브를 통과하면서 국부적인 압력 강하가 발생할 때 시작된다.

유체 압력이 포화 증기압 이하로 떨어지면 액체 내부에 기포가 형성된다.

이후 밸브를 통과한 유체의 압력이 다시 상승하면 기포는 순간적으로 붕괴한다.

이 과정에서 수천 기압에 달하는 미세 충격이 발생하며 금속 표면을 손상시킨다.

캐비테이션 발생 과정

단계	현상
1단계	유속 증가
2단계	압력 감소
3단계	기포 형성
4단계	압력 회복
5단계	기포 붕괴
6단계	충격파 발생
7단계	금속 표면 손상

플래싱의 발생 메커니즘

플래싱은 액체가 증기로 변한 이후 다시 액체 상태로 돌아가지 않는 현상을 의미한다.

밸브 후단의 압력이 포화 증기압보다 낮은 상태로 유지되기 때문에 기포는 붕괴하지 않는다.

따라서 캐비테이션처럼 충격파가 발생하지는 않지만, 고속의 증기와 액체가 함께 이동하면서 금속 표면을 지속적으로 마모시킨다.

플래싱은 주로 고온 유체를 취급하는 공정에서 자주 발견된다.

캐비테이션과 플래싱을 구별하는 방법

소음의 차이

캐비테이션은 자갈이 부딪히는 듯한 소음을 발생시키는 경우가 많다.

반면 플래싱은 일정한 흐름 소리가 지속되는 특징을 보인다.

진동의 차이

캐비테이션은 불규칙한 진동을 유발한다.

플래싱은 상대적으로 진동이 적은 편이다.

밸브 손상 형태의 차이

손상 형태	플래싱	캐비테이션
벌집 형태의 손상	낮음	높음
표면 마모	높음	보통
트림 손상	높음	매우 높음
시트 손상	보통	매우 높음
진동	낮음	매우 높음

배관 시스템 적용 사례

발전소 급수 제어 시스템

발전소에서는 보일러 급수를 제어하기 위해 고압 제어 밸브를 사용한다.

이 과정에서 큰 압력 차가 발생하기 때문에 캐비테이션 위험이 매우 높다.

이를 방지하기 위해 다단 감압 트림이 적용된다.

석유화학 플랜트

석유화학 공정에서는 고온 유체를 처리하는 과정에서 플래싱이 자주 발생한다.

특히 응축수 배관에서는 액체와 증기가 동시에 이동하는 2상 유동이 발생할 가능성이 높다.

수처리 시설

역삼투압 설비와 정수 처리 시설에서는 압력 조절을 위해 다양한 제어 밸브가 사용된다.

유량 변화가 큰 설비에서는 캐비테이션이 자주 발생하기 때문에 특수 트림이 적용된다.

스팀 배관 시스템

스팀 트랩과 감압 밸브 주변에서는 플래싱 현상이 빈번하게 발생한다.

따라서 일반 탄소강보다 내마모성이 높은 재질을 사용하는 경우가 많다.

현장에서 많이 사용하는 제품 리뷰

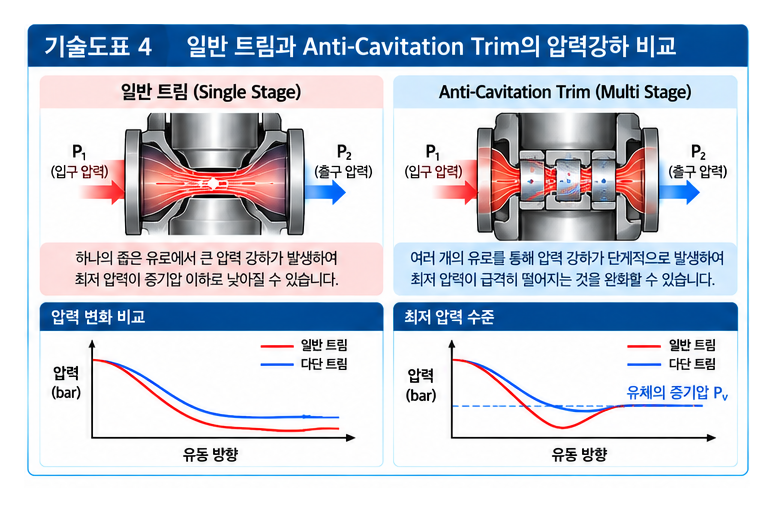

다단 감압 제어 밸브

평가 항목	내용
장점	캐비테이션 발생 가능성 감소
단점	설치 비용 증가
추천 환경	발전소, 고압 배관
유지보수	보통

케이지 가이드 제어 밸브

평가 항목	내용
장점	압력 분산 효과 우수
단점	구조가 복잡함
추천 환경	화학 플랜트
유지보수	다소 어려움

스텔라이트 코팅 트림

평가 항목	내용
장점	내마모성이 뛰어남
단점	비용 부담이 큼
추천 환경	플래싱이 발생하는 설비
유지보수	우수

자주 묻는 질문(FAQ)

플래싱과 캐비테이션은 같은 현상인가요?

아니다. 두 현상 모두 기포가 형성되지만 캐비테이션은 기포가 다시 붕괴하고, 플래싱은 증기 상태가 유지된다는 점에서 차이가 있다.

캐비테이션은 왜 위험한가요?

기포가 붕괴하는 과정에서 강한 충격파가 발생하기 때문이다. 이 충격은 밸브 내부 부품을 빠르게 손상시킨다.

플래싱은 소음이 발생하지 않나요?

소음이 발생할 수는 있지만 캐비테이션과 같은 충격성 소음은 일반적으로 나타나지 않는다.

플래싱이 발생하면 반드시 밸브를 교체해야 하나요?

반드시 교체할 필요는 없다. 밸브 재질을 변경하거나 트림 구조를 개선하는 방법으로 해결할 수 있다.

캐비테이션을 예방하는 가장 효과적인 방법은 무엇인가요?

설계 단계에서 유량과 차압을 정확하게 계산하고 공정 조건에 적합한 제어 밸브를 선정하는 것이 가장 중요하다.

결론

플래싱과 캐비테이션은 모두 압력 변화에 의해 발생하는 유체 현상이지만, 발생 메커니즘과 설비 손상 방식은 완전히 다르다.

두 현상을 정확하게 구분하지 못하면 제어 밸브의 성능 저하와 유지보수 비용 증가로 이어질 수 있다.

배관 시스템의 안정성을 확보하기 위해서는 공정 조건을 면밀하게 분석하고, 유체 특성에 적합한 밸브와 재질을 선택하는 것이 필수적이다.
