바이패스 라인 설계 시 고려해야 할 밸브 선정 기준

바이패스 라인은 주 배관 또는 주요 장치를 우회하여 유체를 다른 경로로 흐르게 하는 배관입니다. 플랜트에서는 제어 밸브의 유지보수, 설비 운전 전환, 기동 및 정지 과정의 유량 조절, 압력 균형 확보 등의 목적으로 바이패스 라인을 설치합니다.

그러나 바이패스 라인은 단순히 주 배관 옆에 하나의 밸브를 추가하는 개념으로 설계해서는 안 됩니다. 바이패스 밸브의 용량이나 압력 등급, 정상 운전 시 개방 상태, 주 밸브와의 인터록, 차단 방식이 적절하지 않으면 오히려 제어 성능을 떨어뜨리거나 의도하지 않은 유량 경로를 만들 수 있습니다.

특히 제어 밸브를 우회하는 바이패스 라인은 주 제어 밸브가 담당하던 유량 제어 기능을 우회할 가능성이 있기 때문에 밸브 선정과 운전 절차를 함께 검토해야 합니다.

바이패스 라인의 기본 구조

가장 일반적인 형태는 주 배관에 제어 밸브를 설치하고 그 주변에 별도의 바이패스 배관을 구성하는 방식입니다.

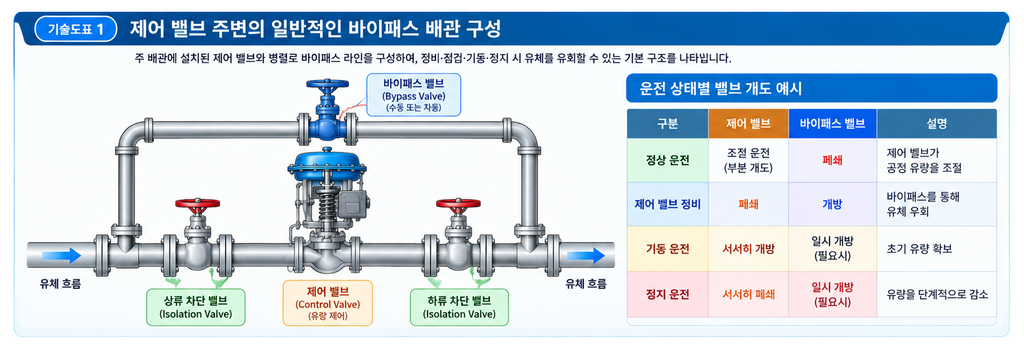

주 배관의 Control Valve와 병렬로 바이패스 라인을 설치하고, 바이패스 측에 수동 또는 자동 밸브를 배치한 기본 구조를 표현합니다.

개념적으로 다음과 같은 구조입니다.

상류 배관 → Control Valve → 하류 배관

그리고 별도의 경로로

상류 배관 → Bypass Valve → 하류 배관

이 구성에서 정상 운전 시 주 제어 밸브가 공정 유량을 조절하고 바이패스 밸브는 일반적으로 폐쇄 상태를 유지합니다.

바이패스 라인을 열면 주 제어 밸브를 통과하지 않고 일부 또는 전체 유체가 우회할 수 있으므로 실제 유량 분배를 함께 고려해야 합니다.

바이패스 라인을 설치하는 주요 목적

바이패스 라인은 적용 목적에 따라 설계 조건이 달라집니다.

목적	주요 기능	주요 검토 사항
제어 밸브 정비	주 밸브를 우회하여 운전 유지	수동 조작 및 유량 제어
기동 운전	초기 유량을 단계적으로 확보	저유량 제어
정지 운전	공정 유량을 서서히 감소	압력 변화
압력 균형	밸브 전후 압력 차 완화	Equalization
최소 유량 확보	펌프 등 설비 보호	요구 최소 유량
운전 전환	다른 유로로 공정 전환	차단 및 인터록

따라서 “바이패스 라인이 있다”는 사실만으로 동일한 설계 기준을 적용할 수 없습니다.

바이패스의 목적이 무엇인지 먼저 정의해야 적절한 밸브 형식과 용량을 선정할 수 있습니다.

Control Valve Bypass와 일반 배관 Bypass의 차이

제어 밸브를 우회하는 바이패스는 일반적인 공정 바이패스와 구분해서 볼 필요가 있습니다.

Control Valve Bypass는 주 제어 밸브가 정비 또는 고장으로 사용할 수 없을 때 공정 흐름을 유지하기 위한 목적으로 설치되는 경우가 많습니다.

이 경우 바이패스 밸브가 단순히 유체를 통과시키는 것뿐 아니라 제한적인 유량 조절 기능을 수행해야 할 수도 있습니다.

반면 공정상의 특정 조건에서만 사용하는 바이패스는 정상 운전 중 폐쇄 상태를 유지하며 운전 절차에 따라 개방할 수 있습니다.

따라서 설계 초기부터 다음 질문을 구분해야 합니다.

바이패스 밸브가 정상 운전 중 제어에 참여하는가?

아니면 비상 또는 정비 상황에서만 사용하는가?

이 두 경우는 밸브 형식과 사이징 기준이 달라질 수 있습니다.

바이패스 밸브의 가장 중요한 선정 기준

바이패스 밸브를 선정할 때는 일반적으로 다음 항목을 검토해야 합니다.

선정 항목	검토 내용
유량	정상 및 최대 바이패스 유량
차압	밸브 전후 압력 차
Cv	요구 유량을 처리할 수 있는 용량
밸브 특성	Linear, Equal Percentage 등
압력 등급	설계 압력 및 온도
재질	유체 및 부식 조건
누설 성능	폐쇄 상태에서 요구되는 차단 수준
작동 방식	Manual 또는 Automated
작동 토크	차압 조건에서 필요한 구동력
응답 시간	공정 전환에 필요한 작동 속도

특히 바이패스 밸브는 주 제어 밸브와 동일한 크기로 선정해야 한다는 규칙이 없습니다.

바이패스의 목적과 필요한 유량을 기준으로 별도로 선정해야 합니다.

바이패스 밸브의 Cv 선정

바이패스 라인의 밸브 크기를 결정할 때 가장 중요한 요소 중 하나가 Cv입니다.

Cv는 특정 조건에서 밸브가 유체를 얼마나 통과시킬 수 있는지를 나타내는 유량 용량 지표입니다.

[밸브 Cv 값 산정 방법과 유량 제어 성능 분석]

바이패스 밸브가 주 제어 밸브의 정비 기간 동안 전체 공정 유량을 담당해야 한다면 그 조건을 기준으로 필요한 Cv를 검토해야 합니다.

반대로 바이패스의 목적이 단순히 최소 유량 확보나 압력 균형이라면 필요한 Cv는 훨씬 작을 수 있습니다.

따라서 다음과 같이 구분하는 것이 좋습니다.

전체 유량 우회용 바이패스

주 제어 밸브가 담당하던 유량을 대부분 처리할 수 있는 용량이 필요합니다.

부분 유량 바이패스

특정 운전 조건에서 필요한 제한적인 유량만 처리하도록 설계합니다.

압력 균형용 바이패스

대유량 처리보다는 밸브 전후의 압력 차를 줄이는 기능에 초점을 맞춥니다.

바이패스 밸브가 너무 큰 경우

바이패스 밸브를 필요 이상으로 크게 선정하면 항상 좋은 것은 아닙니다.

특히 수동 바이패스 밸브의 경우 작은 조작량으로도 상당한 유량이 통과할 수 있기 때문에 운전자가 원하는 유량을 세밀하게 조절하기 어려울 수 있습니다.

예를 들어 작은 유량만 필요한 상황에서 대형 Ball Valve를 사용하는 경우 밸브가 조금만 열려도 유량이 급격히 증가할 수 있습니다.

이 경우 미세 조절이 어려워지고 운전자의 조작 실수 가능성도 증가합니다.

따라서 바이패스 밸브도 실제 필요한 유량 범위에 맞게 선정해야 합니다.

바이패스 밸브가 너무 작은 경우

반대로 바이패스 밸브의 Cv가 지나치게 작으면 주 제어 밸브를 우회해야 하는 상황에서 필요한 유량을 확보하지 못할 수 있습니다.

예를 들어 주 제어 밸브의 정비 기간 동안 공정의 최소 운전 유량을 유지해야 하는데 바이패스 밸브의 용량이 부족하면 설비 운전을 계속하기 어려울 수 있습니다.

따라서 최소 요구 유량과 최대 요구 유량을 모두 확인해야 합니다.

주 제어 밸브와 바이패스 밸브의 관계

바이패스 라인을 설계할 때 가장 중요한 부분 중 하나는 주 제어 밸브와 바이패스 밸브의 역할을 명확하게 구분하는 것입니다.

정상 운전에서는 다음과 같은 구조를 가정할 수 있습니다.

주 제어 밸브: 유량 제어

바이패스 밸브: 폐쇄

이 상태에서 바이패스 밸브가 조금이라도 열려 있으면 실제 공정 유량은 두 경로로 분배됩니다.

따라서 Controller가 주 제어 밸브를 이용해 유량을 조절하고 있어도 실제 유량 중 일부가 바이패스 라인을 통해 흐를 수 있습니다.

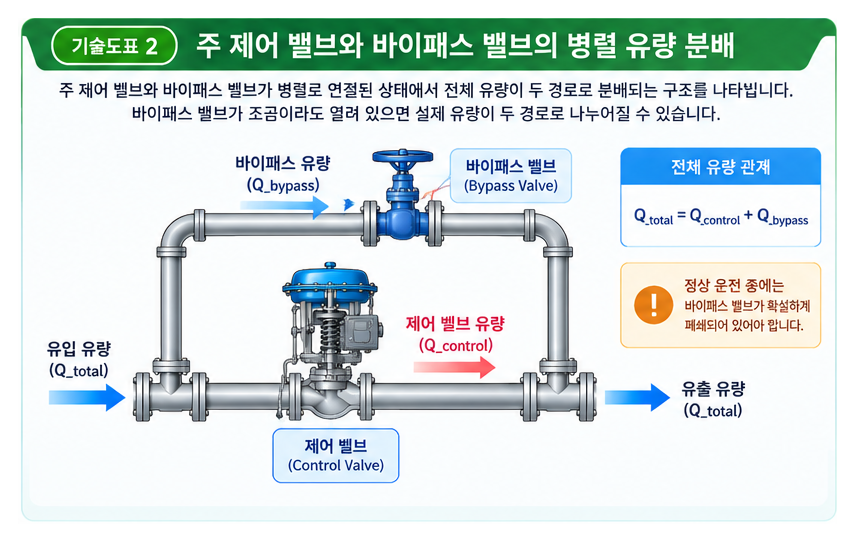

Controller Valve와 Bypass Valve가 병렬로 연결된 상태에서 전체 유량이 두 경로로 분배되는 구조를 표시합니다.

이러한 이유로 정상 운전 중에는 바이패스 밸브가 확실하게 폐쇄되어 있는지 확인하는 것이 중요합니다.

바이패스 밸브의 차단 기능

바이패스 밸브는 정상 운전에서 사용하지 않는 경우에도 충분한 차단 기능을 가져야 합니다.

바이패스 밸브가 완전히 닫히지 않고 누설이 발생하면 주 제어 밸브를 통과하지 않는 유체가 계속 흐를 수 있습니다.

특히 유량 제어가 중요한 시스템에서는 작은 바이패스 누설도 공정 제어 성능에 영향을 줄 수 있습니다.

따라서 바이패스 밸브의 Seat Leakage 요구사항을 별도로 검토해야 합니다.

[밸브 Seat Leakage 시험 방법 비교]

또한 바이패스 밸브가 정비용 격리 기능까지 담당한다면 요구되는 차단 수준을 더 엄격하게 검토해야 합니다.

Manual Bypass와 Automatic Bypass

바이패스 밸브는 수동 또는 자동으로 구성할 수 있습니다.

Manual Bypass

수동 밸브는 구조가 비교적 단순하고 설치 및 유지관리가 용이하다는 장점이 있습니다.

하지만 운전자가 직접 조작해야 하므로 다음과 같은 사항이 중요합니다.

• 접근성
• 조작 방향
• 밸브 개도 표시
• 운전 절차
• Lock 또는 관리 방법
• 오조작 방지

특히 고온이나 고압, 위험 유체 계통에서는 운전자가 직접 밸브를 조작해야 하는 위험성도 함께 평가해야 합니다.

Automatic Bypass

자동 바이패스는 제어 시스템이나 인터록에 의해 작동하도록 구성할 수 있습니다.

이 경우 밸브 자체뿐만 아니라 액추에이터, 포지셔너, 제어 로직 및 Fail Position을 함께 검토해야 합니다.

[Fail Open과 Fail Close 설정 기준 정리]

바이패스 밸브의 Fail Position

자동 바이패스 밸브에서는 Fail Open 또는 Fail Close 방향을 결정해야 할 수 있습니다.

하지만 바이패스라고 해서 항상 Fail Close로 설정하는 것은 적절하지 않습니다.

바이패스가 공정 안전을 위해 필요한 최소 유량을 확보하는 역할을 한다면 Fail Open이 검토될 수 있고, 반대로 바이패스가 열릴 경우 주 제어 기능을 우회하여 위험한 유량이 발생할 수 있다면 Fail Close가 검토될 수 있습니다.

결국 판단 기준은 다음과 같습니다.

바이패스가 열렸을 때와 닫혔을 때 각각 공정에 어떤 결과가 발생하는가?

이를 기반으로 안전한 방향을 결정해야 합니다.

바이패스 라인의 배관 크기 선정

바이패스 배관의 크기도 단순히 주 배관과 동일하게 선정해서는 안 됩니다.

필요 유량과 압력 손실을 기준으로 별도로 검토해야 합니다.

[배관 시스템의 압력 손실 계산 방법과 밸브 선택 기준]

특히 바이패스 라인이 너무 작으면 필요한 유량을 확보하지 못하고, 너무 크면 밸브와 배관의 비용 및 공간이 증가할 뿐 아니라 운전자가 유량을 세밀하게 조절하기 어려워질 수 있습니다.

따라서 다음 조건을 함께 확인해야 합니다.

• 요구 유량
• 허용 압력 손실
• 유체 속도
• 밸브 Cv
• 배관 길이
• Elbow 및 Fitting
• 상류 및 하류 압력
• 정상 및 비정상 운전 조건

바이패스 라인의 압력 손실

바이패스 라인은 주 배관보다 길거나 작은 직경으로 구성되는 경우가 많기 때문에 압력 손실을 별도로 검토해야 합니다.

배관 자체의 마찰 손실뿐만 아니라 밸브, Elbow, Tee, Reducer 등의 국부 손실도 고려해야 합니다.

특히 바이패스를 비상 운전이나 설비 정비 중 대체 유로로 사용하는 경우에는 해당 조건에서 실제 필요한 유량이 확보되는지 계산해야 합니다.

단순히 밸브의 Cv만 확인해서는 충분하지 않을 수 있습니다.

바이패스 라인의 압력 등급

바이패스 배관과 밸브는 주 배관과 동일하거나 그 이상의 설계 압력 및 온도 조건을 만족해야 합니다.

특히 바이패스 라인이 평상시 사용되지 않는다고 해서 낮은 등급의 배관이나 밸브를 적용할 수 있는 것은 아닙니다.

정상 운전 중 밸브가 닫혀 있더라도 바이패스 배관 내부에 주 배관 압력이 존재할 수 있기 때문입니다.

따라서 다음 조건을 확인해야 합니다.

조건	확인 내용
정상 압력	평상시 바이패스 라인에 걸리는 압력
최대 압력	비정상 조건에서 예상되는 압력
설계 압력	배관 및 밸브의 허용 범위
온도	정상 및 최대 설계 온도
유체	부식성 및 위험성
Shut-in 조건	밸브 폐쇄 후 갇힌 유체의 압력 변화

바이패스 라인의 배관 레이아웃

바이패스 배관은 기능뿐 아니라 실제 설치 공간과 정비성을 고려해야 합니다.

[배관 레이아웃이 밸브 성능에 미치는 영향]

특히 수동 바이패스 밸브는 사람이 직접 조작해야 하므로 밸브 위치가 지나치게 높거나 다른 구조물 뒤에 위치하면 실제 운전성이 떨어집니다.

또한 대형 밸브에서는 다음 요소도 고려해야 합니다.

• 작업자 접근 공간
• 핸드휠 회전 공간
• Actuator 공간
• 유지보수 공간
• 밸브 중량
• Pipe Support
• 인접 배관과의 간섭

바이패스 라인에서 발생하는 압력 및 유량 불균형

바이패스 라인이 주 제어 밸브와 병렬로 연결되어 있으면 두 유로의 압력 손실 차이에 따라 유량이 분배됩니다.

따라서 밸브의 개도뿐 아니라 각 경로의 전체 저항을 고려해야 합니다.

개념적으로 전체 유량은 다음과 같이 표현할 수 있습니다.$$Q_{total}=Q_{control}+Q_{bypass}$$

정상 운전에서 바이패스 밸브가 완전히 닫혀 있다면 $Q_{bypass}$는 이상적으로 0에 가까워집니다.

그러나 바이패스 밸브가 일부 개방되거나 Seat Leakage가 발생하면 $Q_{bypass}$가 존재하게 됩니다.

이때 Controller는 주 제어 밸브만 조작하기 때문에 실제 시스템의 총 유량과 Controller가 예상하는 유량 사이에 차이가 발생할 수 있습니다.

바이패스 밸브와 제어 안정성

바이패스 밸브의 작은 누설이나 의도하지 않은 개방은 PID 제어 성능에도 영향을 줄 수 있습니다.

예를 들어 유량 제어 시스템에서 주 제어 밸브의 개도가 변해도 바이패스 라인을 통한 유량이 일정하게 유지되면 Controller가 기대하는 전체 유량 변화가 실제보다 작게 나타날 수 있습니다.

반대로 바이패스 밸브가 갑자기 열리면 전체 유량이 급격하게 증가할 수 있습니다.

[PID 제어와 제어 밸브의 상관관계 분석]

따라서 바이패스 밸브를 정상 제어 루프의 일부가 아닌 단순한 보조 배관으로 생각해서는 안 됩니다.

펌프 최소 유량용 바이패스

바이패스 라인은 펌프의 최소 유량을 확보하기 위한 용도로도 사용할 수 있습니다.

펌프 토출측에서 일정 유량 이하로 운전하면 펌프 내부에서 과도한 온도 상승이나 유체 재순환 등의 문제가 발생할 수 있는 경우가 있습니다.

이때 최소 유량을 확보하기 위한 별도의 재순환 라인을 설치할 수 있습니다.

다만 이 경우의 바이패스는 단순한 Control Valve Bypass와 기능이 다르므로 요구되는 유량과 제어 방식도 별도로 설계해야 합니다.

특히 최소 유량 바이패스는 다음 요소를 검토해야 합니다.

• 펌프 최소 연속 안정 유량
• 정상 토출 유량
• 재순환 유량
• 압력 차
• 유체 온도 변화
• 밸브 Cv
• 재순환 위치

기동 및 정지 과정에서의 바이패스 활용

바이패스 라인은 플랜트의 기동 및 정지 과정에서도 활용할 수 있습니다.

대형 제어 밸브나 고차압 밸브에서는 처음부터 주 밸브를 크게 개방할 경우 급격한 유량 변화나 압력 변동이 발생할 수 있습니다.

이때 작은 바이패스 라인을 먼저 사용하여 압력 또는 유량을 점진적으로 변화시킨 뒤 주 밸브를 개방하는 운전 전략을 적용할 수 있습니다.

이러한 방식은 밸브 전후의 압력 차를 줄이고 급격한 유량 변화를 완화하는 데 도움이 될 수 있습니다.

다만 실제 적용에서는 배관 시스템의 압력 손실과 공정 응답을 함께 검토해야 합니다.

고차압 조건에서 바이패스 밸브 선정

고차압 조건에서는 바이패스 밸브의 선정이 더욱 중요합니다.

밸브 전후 압력 차가 크면 작은 개도에서도 유속이 증가할 수 있고, 특정 조건에서는 캐비테이션이나 플래싱이 발생할 가능성이 있습니다.

[플래싱과 캐비테이션의 차이점 및 배관 시스템 적용 사례]

따라서 고차압 바이패스에서는 다음 항목을 검토해야 합니다.

• 밸브 전후 압력
• 유체 온도
• 증기압
• 압력 회복 특성
• 밸브 Trim
• 예상 유속
• 캐비테이션 가능성
• 소음 및 진동

특히 바이패스 밸브를 단순히 작은 보조 밸브로 생각하면 안 됩니다. 작은 밸브라도 매우 높은 차압을 처리해야 한다면 내부 Trim에 상당한 부하가 발생할 수 있습니다.

바이패스 밸브의 재질 선정

바이패스 라인도 주 배관과 동일하게 유체의 부식성 및 온도 조건을 고려해야 합니다.

바이패스는 평상시 사용 빈도가 낮기 때문에 오히려 장기간 정체된 유체가 존재할 가능성도 있습니다.

따라서 부식성 유체나 해수, 황화수소 환경에서는 재질 선정이 중요합니다.

[해수 배관용 밸브 재질 비교 분석]

[스테인리스강 밸브의 부식 저항성 평가 방법]

바이패스 라인의 Isolation 구성

바이패스 라인이 정비 목적으로 사용되는 경우에는 바이패스 밸브 자체를 격리할 수 있는 구조도 검토해야 합니다.

예를 들어 바이패스 밸브의 정비가 필요한데 별도의 상류 또는 하류 Isolation이 없다면 밸브를 분해하기 어려울 수 있습니다.

따라서 설비의 정비 시나리오를 기준으로 다음을 확인해야 합니다.

주 제어 밸브 정비 가능 여부

바이패스 밸브 자체의 정비 가능 여부

바이패스 배관의 압력 제거 가능 여부

Drain 및 Vent 가능 여부

필요한 경우 바이패스 라인에도 적절한 Isolation과 Drain 구성을 적용해야 합니다.

바이패스 라인에서 발생할 수 있는 주요 문제

현상	가능한 원인	검토 항목
정상 운전 중 유량이 예상보다 큼	바이패스 누설 또는 개방	Bypass Valve
주 제어 밸브 제어가 불안정함	바이패스 유량 발생	병렬 유로
바이패스 개방 후 유량 부족	Cv 부족	밸브 사이징
밸브 개방 시 진동 발생	고차압, 캐비테이션	차압 및 Trim
수동 조작이 어려움	설치 위치 부적절	배관 레이아웃
정비 시 압력이 남음	Drain/Vent 부족	격리 구조
바이패스 밸브 고착	장기간 미사용	유지관리
밸브 작동이 지나치게 민감함	밸브 과대 선정	Cv 및 특성

바이패스 밸브 선정 체크리스트

실제 설계 또는 검토 과정에서는 다음 항목을 확인할 수 있습니다.

구분	확인 사항
목적	왜 바이패스가 필요한가
운전 상태	정상 운전 중 사용하는가
유량	최소, 정상, 최대 유량
압력	상류 및 하류 압력
차압	밸브에서 발생하는 압력 차
Cv	필요한 유량 용량
밸브 특성	Linear, Equal Percentage 등
압력 등급	설계 압력과 온도
재질	Body, Trim, Seat
작동 방식	Manual 또는 Automatic
Fail Position	에너지 상실 시 안전 방향
누설	폐쇄 상태에서 요구되는 차단 성능
설치	접근성 및 정비 공간
Drain/Vent	잔류 유체 제거
유지관리	장기간 미사용에 대한 관리
안전	ESD 또는 Interlock 연계 여부

바이패스 라인 설계의 실무적 접근

바이패스 라인을 설계할 때는 다음과 같은 순서로 검토하면 불필요한 과대 설계를 줄일 수 있습니다.

1단계: 바이패스 목적 정의

정비용인지, 기동용인지, 최소 유량 확보용인지 명확하게 결정합니다.

2단계: 필요한 유량 결정

바이패스가 담당해야 하는 최소 및 최대 유량을 산정합니다.

3단계: 압력 조건 확인

상류와 하류의 압력 및 차압을 확인합니다.

4단계: Cv 계산

요구 유량과 압력 조건을 기준으로 밸브 용량을 검토합니다.

5단계: 밸브 형식 선정

공정 조건과 요구 제어 특성에 적합한 밸브를 선정합니다.

6단계: 압력 등급 및 재질 검토

설계 압력과 온도 및 유체에 적합한 재질을 결정합니다.

7단계: 작동 방식 결정

수동 조작인지 자동 제어인지 결정하고 필요한 경우 액추에이터를 선정합니다.

8단계: Fail Position 검토

자동 밸브라면 에너지 상실 시 필요한 안전 위치를 결정합니다.

9단계: 배관 레이아웃 검토

밸브 접근성, Drain, Vent, Support 및 정비 공간을 확인합니다.

10단계: 정상 운전 영향 검토

바이패스 누설이나 오조작이 정상 제어에 미치는 영향을 검토합니다.

결론

바이패스 라인은 제어 밸브나 주요 설비의 운전 연속성을 확보하고 정비 및 기동·정지 과정에서 필요한 보조 유로를 제공하는 중요한 배관 구성입니다.

그러나 바이패스 밸브를 단순히 주 제어 밸브와 병렬로 설치하는 것만으로 목적이 달성되는 것은 아닙니다. 바이패스의 목적, 요구 유량, Cv, 압력 차, 밸브 특성, 압력 등급, 재질, 차단 성능, 작동 방식 및 Fail Position을 실제 운전 시나리오에 맞춰 결정해야 합니다.

특히 주 제어 밸브를 우회하는 바이패스에서는 밸브의 작은 누설이나 오조작도 전체 유량 제어에 영향을 줄 수 있습니다. 따라서 정상 운전에서 바이패스가 폐쇄되어 있어야 하는 경우에는 충분한 차단 성능과 운전 관리가 필요합니다.

또한 고차압 조건의 바이패스에서는 캐비테이션과 플래싱, 소음, 진동 등을 별도로 검토해야 하며, 펌프 최소 유량이나 기동용 바이패스에서는 해당 설비의 최소 운전 조건을 기준으로 밸브 용량을 선정해야 합니다.

결국 적절한 바이패스 설계는 주 배관을 단순히 우회하는 유로를 만드는 것이 아니라, 특정 운전 및 정비 시나리오에서 필요한 유량을 안정적으로 확보하면서 정상 제어 기능과 안전성을 동시에 유지할 수 있도록 밸브와 배관 전체를 설계하는 것에 목적이 있습니다.
