DBB 밸브의 Cavity Leakage를 확인하는 방법

DBB(Double Block and Bleed) 밸브에서 Cavity Leakage를 확인하는 목적은 단순히 밸브 내부에 압력이 존재하는지를 확인하는 데 있지 않습니다. 밸브 양쪽의 차단 경계가 실제로 유체를 차단하고 있는지, 그리고 어느 방향에서 Cavity로 압력이 전달되고 있는지를 판단하는 것이 핵심입니다.

DBB 구조에서는 두 개의 Seat 사이에 Cavity가 형성됩니다. 밸브가 완전히 닫힌 상태에서 Cavity Pressure를 측정하거나 Bleed를 통해 내부 압력의 변화를 확인하면 각 Seat의 차단 상태를 간접적으로 평가할 수 있습니다.

특히 Cavity Pressure가 일정 시간 동안 계속 상승한다면 단순한 초기 잔압과 구분하여 Seat Leakage 가능성, Cavity 내 유체의 온도 변화, Bleed 계통의 문제 등을 함께 검토해야 합니다.

Cavity Leakage란 무엇인가

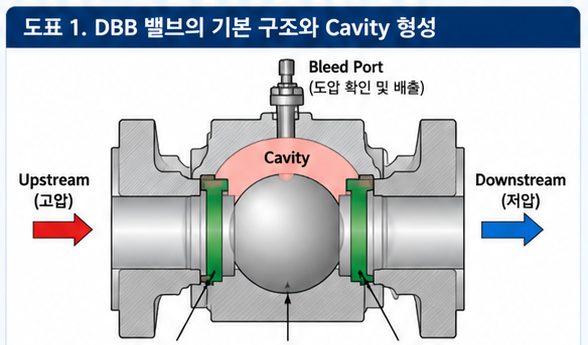

DBB Ball Valve를 단순화하면 다음과 같은 구조로 표현할 수 있습니다.

Upstream → Seat 1 → Ball → Seat 2 → Downstream

Ball이 닫힌 상태에서는 Seat 1과 Seat 2가 각각 유체를 차단하고 Ball과 Body 사이에 Cavity가 형성됩니다.

정상적인 차단 상태에서는 Cavity Pressure가 일정한 조건에서 안정적으로 유지되거나 Bleed를 통해 적절하게 감소해야 합니다.

반면 특정 Seat를 통해 유체가 Cavity로 지속적으로 유입되면 Cavity Pressure가 다시 상승할 수 있습니다.

이러한 현상이 확인될 경우 Cavity Leakage의 원인을 분석해야 합니다.

Cavity Pressure와 Cavity Leakage는 같은 의미가 아니다

두 개념은 반드시 구분해야 합니다.

Cavity Pressure

Cavity 내부에 존재하는 압력 자체를 의미합니다.

Cavity Leakage

외부의 유체가 Seat 등의 차단 경계를 통과하여 Cavity로 지속적으로 유입되거나 Cavity에서 외부로 유출되는 현상을 의미합니다.

따라서 Cavity에 압력이 존재한다고 해서 곧바로 Leakage라고 판단해서는 안 됩니다.

예를 들어 밸브 차단 직후 Cavity에 공정 유체가 남아 있다면 일정 수준의 잔류 압력이 발생할 수 있습니다.

반면 시간이 지나면서 Cavity Pressure가 계속 증가한다면 외부 압력원이 Cavity에 지속적으로 영향을 주고 있는지 확인해야 합니다.

[DBB 밸브의 Cavity Pressure 발생 원인과 해소 방법]

Cavity Leakage를 확인하기 전에 확인해야 할 조건

시험이나 현장 점검을 시작하기 전에 먼저 밸브의 기본 조건을 확인해야 합니다.

확인 항목	확인 내용
Valve Position	Ball이 완전히 닫혔는지 확인
Upstream Pressure	상류 압력 기록
Downstream Pressure	하류 압력 기록
Cavity Pressure	초기 Cavity 압력 기록
Temperature	밸브 및 공정 유체 온도
Bleed 상태	Bleed Valve의 개방 및 차단 상태
시험 매체	액체 또는 기체 여부
Pressure Gauge	계기의 정상 작동 여부

특히 초기 Cavity Pressure를 기록하지 않고 바로 누설 여부를 판단하는 것은 피해야 합니다.

초기 압력이 이미 존재했다면 이후 압력 변화와 구분하기 어렵기 때문입니다.

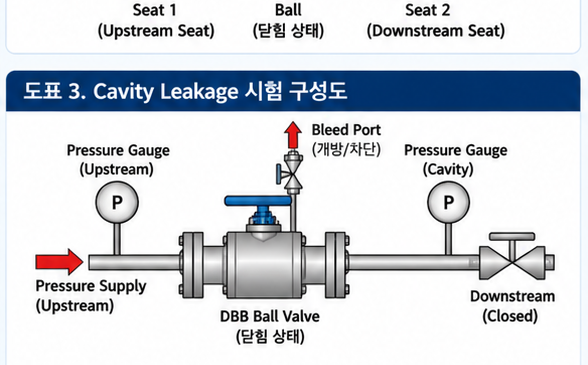

기본적인 Cavity Leakage 확인 절차

일반적인 확인 절차는 다음과 같은 순서로 구성할 수 있습니다.

1단계 — 밸브 완전 폐쇄 확인

Actuator의 위치뿐 아니라 필요한 경우 현장 지시계와 밸브 상태를 함께 확인합니다.

2단계 — 양측 배관 압력 확인

Upstream과 Downstream의 실제 압력을 각각 측정합니다.

3단계 — 초기 Cavity Pressure 측정

Bleed를 개방하기 전에 Cavity에 존재하는 압력을 기록합니다.

4단계 — Cavity Bleed 개방

승인된 절차에 따라 Bleed Valve를 개방합니다.

5단계 — 압력 변화 관찰

Cavity Pressure가 빠르게 감소하는지 또는 지속적으로 압력이 유입되는지 확인합니다.

6단계 — 안정화 여부 확인

일정 시간이 지난 후 Cavity Pressure가 안정되는지 확인합니다.

7단계 — 재가압 여부 확인

Bleed를 차단한 후 Cavity Pressure가 다시 상승하는지를 확인합니다.

이 과정에서 중요한 것은 특정 시점의 압력값보다 시간에 따른 압력 변화입니다.

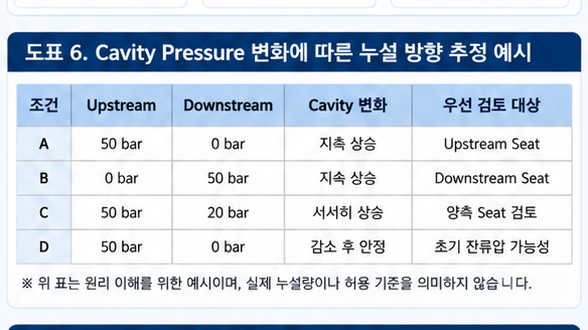

Cavity Pressure 변화로 누설 방향을 추정하는 방법

Cavity Pressure 변화는 어느 Seat를 추가로 확인해야 하는지 판단하는 데 도움이 될 수 있습니다.

예를 들어 다음과 같은 조건을 가정할 수 있습니다.

조건	Upstream	Downstream	Cavity 변화	우선 검토 대상
A	50 bar	0 bar	지속 상승	Upstream Seat
B	0 bar	50 bar	지속 상승	Downstream Seat
C	50 bar	20 bar	서서히 상승	양측 Seat 검토
D	50 bar	0 bar	감소 후 안정	초기 잔류압 가능성

이 표는 원리 이해를 위한 예시이며 실제 누설량이나 허용 기준을 의미하지 않습니다.

실제 시험에서는 적용 표준과 프로젝트의 시험 절차에 따라 판정 기준을 적용해야 합니다.

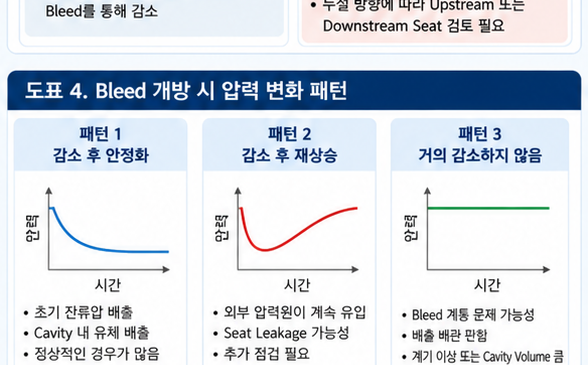

Cavity Bleed를 이용한 확인

DBB 밸브에는 Cavity Pressure를 확인하거나 배출하기 위한 Bleed Port가 설치될 수 있습니다.

Bleed를 개방했을 때 Cavity Pressure가 떨어지는 것은 정상적인 배출 과정일 수 있습니다.

그러나 다음과 같은 패턴이 나타난다면 추가 검토가 필요합니다.

패턴 1

Bleed 개방 → Cavity Pressure 급격히 감소 → 안정화

초기 잔류압 또는 Cavity 내 유체가 배출된 상황일 가능성을 검토할 수 있습니다.

패턴 2

Bleed 개방 → 압력 감소 → 계속해서 압력 재상승

외부 압력원이 Cavity에 지속적으로 유입되고 있는지 확인해야 합니다.

패턴 3

Bleed 개방 → 압력이 거의 감소하지 않음

Bleed Valve, 배출 배관, 계기 또는 Cavity 자체의 상태를 확인해야 합니다.

따라서 Bleed를 한 번 열어 압력이 떨어졌다는 사실만으로 Seat가 정상이라고 단정해서는 안 됩니다.

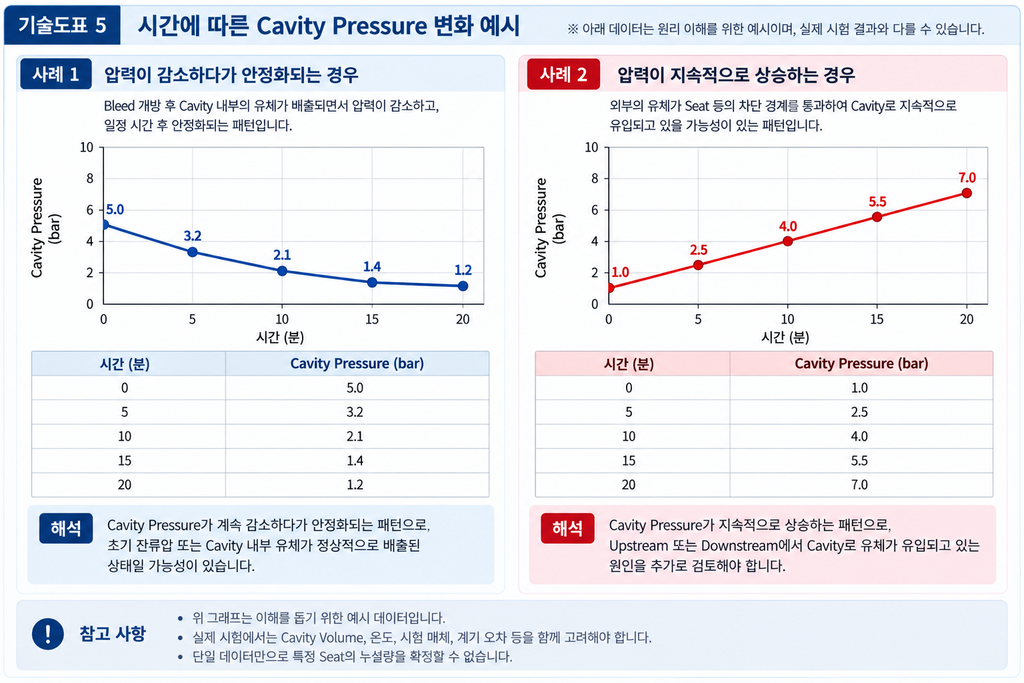

시간에 따른 압력 변화가 중요한 이유

Cavity Leakage를 확인할 때 가장 유용한 데이터 중 하나는 시간에 따른 압력 변화입니다.

예를 들어 다음과 같은 데이터가 있다고 가정해 보겠습니다.

다만 이러한 데이터만으로 특정 Seat의 누설량을 확정할 수는 없습니다. Cavity Volume, 온도, 시험 매체, 계기 오차 등을 함께 검토해야 합니다.

Cavity Leakage와 Seat Leakage의 관계

Cavity Leakage를 분석할 때는 Seat Leakage를 함께 검토해야 합니다.

Seat가 완전히 차단하지 못하면 Upstream 또는 Downstream의 유체가 Cavity로 이동할 수 있기 때문입니다.

그러나 모든 Cavity Pressure 상승이 Seat Leakage를 의미하는 것은 아닙니다.

다음과 같은 원인도 고려해야 합니다.

• Cavity에 남아 있는 잔류 유체
• 외부 온도 상승
• 시험 매체의 온도 변화
• Bleed Valve의 상태
• Cavity 배출 라인의 막힘
• Pressure Gauge 오차
• Seat의 미세 누설
• 밸브 구조상 압력 전달

따라서 원인 분석에서는 압력 변화의 방향과 속도를 함께 확인하는 것이 중요합니다.

DPE Seat가 적용된 경우의 추가 검토

Double Piston Effect가 적용된 Ball Valve에서는 Cavity Pressure가 Seat에 작용하는 방식도 함께 검토해야 합니다.

Cavity Pressure가 상승하면 Seat에 추가적인 힘이 발생할 수 있으므로 Cavity Pressure와 Seat 작동 관계를 이해해야 합니다.

특히 DPE 구조에서는 Cavity Pressure가 증가했을 때 Seat의 접촉력이 어떻게 변화하도록 설계되었는지를 확인해야 합니다.

[Ball Valve의 Double Piston Effect와 DBB 기능의 관계]

따라서 Cavity Leakage를 조사할 때는 단순히 “압력이 상승했으므로 Seat가 새고 있다”고 판단하기보다 해당 밸브의 Seat 구조를 먼저 확인하는 것이 좋습니다.

Cavity Leakage 시험에서 양측 압력을 함께 확인해야 하는 이유

DBB 밸브는 양쪽에 독립적인 차단 경계를 갖기 때문에 Upstream과 Downstream의 압력 조건을 함께 기록해야 합니다.

예를 들어 다음과 같은 조건을 비교할 수 있습니다.

시험 조건	Upstream	Downstream	주요 확인 사항
단방향 압력	고압	저압	특정 방향 Seat 차단
역방향 압력	저압	고압	반대 방향 Seat 차단
양측 압력	고압	중압	양쪽 Seat의 압력 조건
Cavity Bleed	고압	저압	Cavity 압력 변화

양측 압력 조건을 바꾸어 확인하면 특정 방향에서만 나타나는 차단 문제를 발견하는 데 도움이 될 수 있습니다.

[DBB 밸브의 양측 압력 동시 시험이 필요한 이유]

Cavity Leakage와 Cavity Pressure Relief를 혼동하지 않아야 한다

Cavity Pressure를 낮추기 위한 Relief 기능과 Seat Leakage를 확인하는 시험은 목적이 다릅니다.

Cavity Pressure Relief

Cavity에 과도한 압력이 형성되는 것을 방지하거나 해소하기 위한 기능입니다.

Cavity Leakage Test

외부의 공정 유체가 차단 경계를 통과하여 Cavity로 유입되는지를 확인하는 데 목적이 있습니다.

따라서 Relief 장치가 정상적으로 작동한다고 해서 Seat Leakage가 없다고 판단할 수는 없습니다.

반대로 Cavity Pressure가 존재한다고 해서 반드시 Seat Leakage가 발생했다고 판단할 수도 없습니다.

현장에서 Cavity Leakage를 진단하는 순서

실제 설비에서 Cavity Pressure가 비정상적으로 상승한다면 다음과 같은 순서로 접근하는 것이 효율적입니다.

1. 밸브 위치 확인

Ball이 완전히 닫혔는지 확인합니다.

2. 양측 압력 확인

Upstream과 Downstream의 실제 압력을 기록합니다.

3. Cavity 초기 압력 기록

Bleed 개방 전 Cavity Pressure를 기록합니다.

4. Bleed 작동 확인

Bleed Valve와 배출 계통이 정상적으로 작동하는지 확인합니다.

5. 압력 변화 기록

일정한 시간 간격으로 Cavity Pressure를 기록합니다.

6. 재상승 여부 확인

압력을 배출한 뒤 다시 상승하는지 확인합니다.

7. Seat Leakage 검토

압력 상승이 지속된다면 양측 Seat의 차단 상태를 검토합니다.

8. 온도 영향 검토

시험 또는 운전 중 온도가 변화했는지 확인합니다.

9. 계기 검증

Pressure Gauge 또는 Transmitter의 정상 여부를 확인합니다.

시험 결과를 기록할 때 유용한 양식

현장 검사나 유지보수 기록에는 다음과 같은 항목을 포함하면 이후 원인 분석에 도움이 됩니다.

항목	기록값
Valve Tag	실제 밸브 번호
Valve Size	밸브 크기
Pressure Class	압력 등급
Fluid	공정 유체
Temperature	시험 또는 운전 온도
Upstream Pressure	상류 압력
Downstream Pressure	하류 압력
Initial Cavity Pressure	초기 Cavity 압력
Bleed Start	Bleed 개방 시점
Pressure After Bleed	배출 후 압력
Pressure After Holding	유지 후 압력
Leakage Observation	누설 관찰 결과
Final Judgment	최종 판정

이렇게 기록하면 단순히 “누설 없음” 또는 “누설 있음”으로 끝나는 것보다 훨씬 유용한 기술 데이터가 됩니다.

Cavity Leakage 확인에서 흔히 발생하는 오류

초기 Cavity Pressure를 기록하지 않는 경우

초기 상태를 알 수 없기 때문에 이후 압력 변화의 의미를 판단하기 어려워집니다.

Bleed 개방 후 즉시 정상으로 판단하는 경우

압력이 일시적으로 떨어진 뒤 다시 상승할 수 있으므로 일정 시간 동안 변화를 확인해야 합니다.

Cavity Pressure만 보고 Seat Leakage를 확정하는 경우

온도 변화, 잔류 유체, 계기 오차 등 다른 원인을 함께 검토해야 합니다.

Upstream만 확인하는 경우

DBB 구조에서는 Downstream 조건도 차단 성능에 영향을 줄 수 있으므로 양측 압력을 함께 기록하는 것이 좋습니다.

제조사 구조를 확인하지 않는 경우

DPE, Self-Relieving Seat 등의 구조에 따라 Cavity Pressure의 거동이 달라질 수 있습니다.

DBB 밸브 Cavity Leakage 확인 체크리스트

최종적으로 다음 항목을 확인하면 됩니다.

체크 항목	확인
밸브 완전 폐쇄	□
Upstream Pressure 기록	□
Downstream Pressure 기록	□
Initial Cavity Pressure 기록	□
Bleed Valve 상태 확인	□
Cavity Pressure 변화 기록	□
Bleed 후 압력 재상승 확인	□
양방향 압력 조건 검토	□
Seat 구조 확인	□
DPE 여부 확인	□
온도 변화 확인	□
압력 계기 검증	□
적용 시험 기준 확인	□

마무리

DBB 밸브의 Cavity Leakage를 확인할 때 가장 중요한 것은 Cavity에 압력이 존재한다는 사실 자체가 아니라 그 압력이 시간에 따라 어떻게 변화하는지를 확인하는 것입니다.

밸브 차단 직후 발생하는 잔류 압력과 외부 압력이 지속적으로 Cavity로 유입되어 발생하는 압력 상승은 구분해야 합니다.

이를 위해서는 Upstream, Downstream, Cavity Pressure를 함께 기록하고 Bleed 개방 전후의 압력 변화를 비교하는 것이 중요합니다.

또한 DPE와 같은 Seat 구조, Cavity Pressure Relief 방식, 온도 변화, 시험 매체 등의 조건도 함께 검토해야 정확한 원인 분석이 가능합니다.

결국 Cavity Leakage 진단의 핵심은 단일 압력값으로 누설 여부를 판단하는 것이 아니라 압력 경계와 시간에 따른 변화 패턴을 함께 분석하는 것입니다.
