DBB 밸브의 Self-Relieving Seat와 DIB Seat 비교

DBB(Double Block and Bleed) 밸브와 DIB(Double Isolation and Bleed) 밸브를 구분할 때 가장 중요한 요소 중 하나가 Seat가 Cavity에 형성된 압력을 어떻게 처리하는가입니다.

두 구조 모두 두 개의 독립적인 차단 기능과 Bleed 기능을 통해 배관 구간을 격리한다는 공통점이 있지만, Seat가 압력에 반응하는 방식에는 차이가 있습니다. 특히 Ball Valve에서는 Self-Relieving Seat인지, DIB Seat인지에 따라 Cavity Pressure의 관리 방식과 시험 조건, 과압 보호 방식이 달라질 수 있습니다.

이 차이를 이해하지 못하면 DBB와 DIB를 단순히 “차단 기능이 두 개 있는 밸브”로만 판단하게 되고, 실제 설계나 시험에서 중요한 Cavity Pressure와 Seat 방향성을 놓칠 수 있습니다.

DBB와 DIB의 기본적인 구조 차이

DBB와 DIB는 모두 두 개의 차단 기능을 이용합니다.

일반적인 DBB 구성에서는 두 Seat가 공정 유체를 차단하고, 두 Seat 사이의 Cavity를 Bleed 또는 Vent할 수 있도록 합니다.

DIB 역시 두 개의 차단 기능을 제공하지만, 두 번째 Isolation 기능이 독립적인 차단 기능으로 요구되는 구조라는 점에서 DBB와 구분됩니다.

개념적으로 비교하면 다음과 같습니다.

구분	DBB	DIB
차단 기능	두 개의 Isolation 기능	두 개의 독립적인 Isolation 기능
Bleed	Cavity의 압력 및 유체 배출	Cavity의 압력 및 유체 배출
주요 목적	공정 구간 격리	보다 높은 수준의 이중 격리
Seat 압력 거동	Seat 구조에 따라 달라짐	Seat의 압력 방향과 기능이 중요
Cavity Pressure 관리	중요	매우 중요
적용 판단	공정 및 밸브 구조에 따라 결정	요구되는 Isolation 수준에 따라 결정

여기서 주의할 점은 DBB와 DIB를 단순히 Seat의 개수로 구분해서는 안 된다는 것입니다.

실제 밸브의 기능은 Seat 형상과 압력 방향, Cavity 압력 해소 방식 및 적용 규격을 함께 확인해야 합니다.

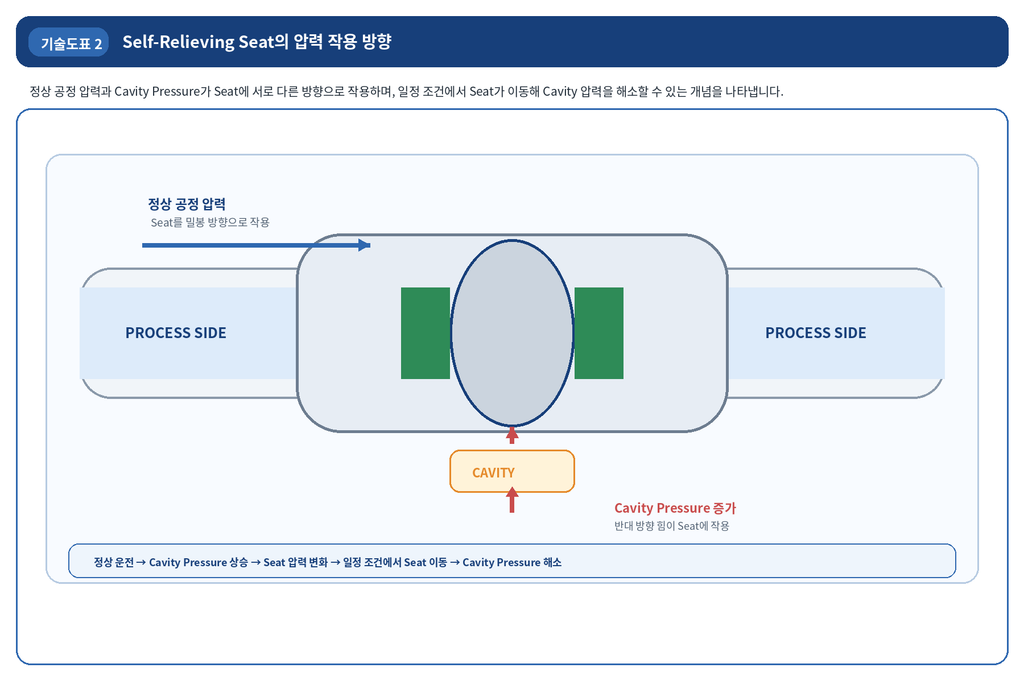

Self-Relieving Seat란 무엇인가

Self-Relieving Seat는 Cavity에 압력이 축적될 경우 일정한 압력 조건에서 Seat가 압력에 반응하여 Cavity 압력을 공정 측으로 해소할 수 있도록 설계된 Seat 구조를 의미합니다.

Ball Valve의 경우 공정 압력이 Seat 뒤쪽에서 작용하면서 Ball 방향으로 Seat를 밀어 밀봉력을 형성하는 구조가 일반적입니다.

그러나 Cavity 내부의 압력이 상승하면 Seat에 작용하는 압력 방향이 반대로 작용할 수 있습니다.

Cavity 압력이 충분히 높아지면 Seat가 미세하게 이동하면서 Cavity와 공정 측 사이의 압력을 해소하도록 설계할 수 있습니다.

개념적으로 다음과 같은 과정으로 이해할 수 있습니다.

정상 운전 → Cavity Pressure 상승 → Seat에 작용하는 압력 변화 → 일정 조건에서 Seat 이동 → Cavity Pressure 해소

이 구조는 Cavity에 압력이 과도하게 축적되는 것을 방지하는 데 중요한 역할을 할 수 있습니다.

Cavity Pressure가 증가하는 원인

DBB Ball Valve의 Cavity Pressure는 여러 가지 원인으로 증가할 수 있습니다.

대표적인 원인은 다음과 같습니다.

원인	Cavity Pressure 상승 메커니즘
Seat Leakage	공정 유체가 Cavity로 유입
온도 상승	Cavity에 갇힌 유체의 열팽창
잔류 유체	밸브 차단 후 Cavity에 유체가 남음
공정 압력 변화	외부 압력 조건 변화
유체의 기화	온도 상승에 따른 증기압 증가
Seat 구조	압력 해소 방향에 따라 거동 차이

특히 밸브가 닫힌 상태에서 Cavity에 액체가 완전히 갇혀 있는 경우에는 외부 온도 상승이 중요한 변수가 됩니다.

액체는 기체보다 압축성이 매우 낮기 때문에 제한된 공간에서 온도가 상승하면 내부 압력이 크게 변할 수 있습니다.

따라서 DBB 밸브를 설계할 때는 단순히 Seat Leakage만 보는 것이 아니라 Cavity에 갇힌 유체가 어떤 조건에서 압력을 형성할 수 있는지까지 고려해야 합니다.

[DBB 밸브에서 Cavity Overpressure가 발생하는 원인]

DIB Seat의 기본 개념

DIB Seat는 일반적인 Self-Relieving Seat와 달리 Cavity Pressure가 상승했을 때 Seat가 자동으로 압력을 해소하도록 설계된다고 가정해서는 안 되는 구조입니다.

특히 DIB-1 개념에서는 두 Seat 모두 양방향으로 차단 기능을 수행하도록 설계되며, 각각의 Seat가 독립적인 Isolation Barrier 역할을 수행합니다.

따라서 두 번째 Seat 역시 압력 방향에 관계없이 요구되는 차단 성능을 제공해야 합니다.

이 구조의 장점은 Cavity와 양쪽 공정 측 사이에서 독립적인 차단 기능을 확보할 수 있다는 것입니다.

그러나 동시에 Cavity에 갇힌 유체의 압력 상승을 별도로 관리해야 하는 설계상의 과제가 발생할 수 있습니다.

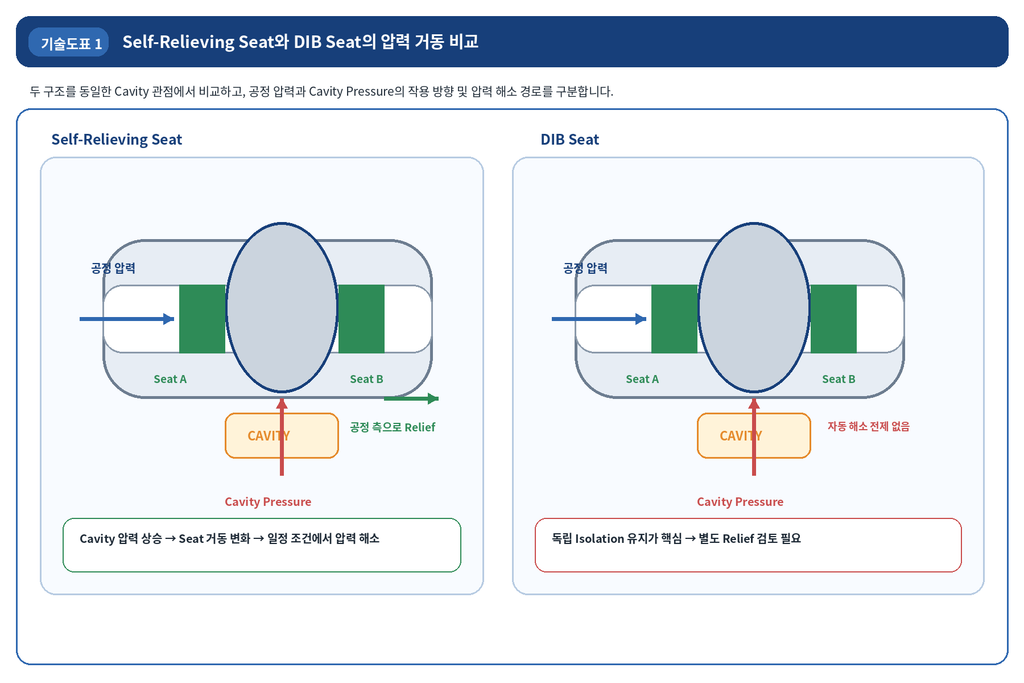

Self-Relieving Seat와 DIB Seat의 압력 거동 비교

두 구조의 차이를 가장 쉽게 이해하는 방법은 Cavity Pressure가 상승했을 때 Seat가 어떻게 반응하는지를 비교하는 것입니다.

항목	Self-Relieving Seat	DIB Seat
Cavity Pressure 대응	일정 조건에서 공정 측으로 해소 가능	자동 해소를 전제로 하지 않음
Seat 압력 방향	압력에 따라 Seat 이동 가능	독립적인 차단 기능 확보가 중요
Cavity Overpressure	Seat 자체의 압력 해소 기능을 활용할 수 있음	별도의 Pressure Relief 고려 필요
양방향 Isolation	Seat 구조에 따라 제한될 수 있음	독립적인 양방향 차단 기능이 핵심
시험 방향	Seat 구조에 따른 검토 필요	방향별 성능 검증 중요
설계 핵심	압력 해소와 차단의 균형	독립적인 이중 차단

다만 실제 밸브 제조사의 Seat 구조는 제품마다 다를 수 있습니다.

따라서 “DBB = Self-Relieving Seat”, “DIB = Non-Self-Relieving Seat”처럼 단순하게 대응시키는 것은 적절하지 않습니다.

DBB와 DIB는 밸브의 기능적 구성과 Isolation 개념이고, Self-Relieving은 Seat의 압력 거동을 설명하는 구조적 특성이라는 점을 구분해야 합니다.

DIB-1과 DIB-2를 구분해야 하는 이유

DIB에도 세부적인 구성 차이가 존재합니다.

API 6D에서는 DIB-1과 DIB-2를 구분하여 Seat의 기능과 시험 개념을 정의하고 있습니다.

개념적으로 비교하면 다음과 같습니다.

구분	DIB-1	DIB-2
Seat 기능	두 Seat 모두 양방향 Isolation	한 Seat는 양방향, 다른 Seat는 특정 방향의 기능
독립 Isolation	두 Seat 모두 독립적인 차단 기능	Seat 구성에 따라 기능이 달라짐
Cavity Pressure	별도 관리 필요	Seat의 압력 거동과 함께 검토
시험 방향	각 Seat의 요구 방향 확인	각 Seat의 요구 방향 확인
적용 목적	높은 수준의 독립 차단	특정 시스템 요구에 맞춘 DIB 기능

따라서 DIB라는 표현만 확인하고 실제 Seat 기능을 판단해서는 안 됩니다.

구매 사양서에서 DIB-1인지 DIB-2인지, 그리고 각 Seat의 요구 기능이 무엇인지 확인해야 합니다.

Self-Relieving Seat의 장점과 한계

Self-Relieving Seat는 Cavity Pressure를 공정 측으로 해소할 수 있는 구조적 장점을 가질 수 있습니다.

특히 액체가 Cavity에 갇혀 온도 상승으로 압력이 증가하는 상황에서는 이러한 압력 해소 기능이 중요한 역할을 할 수 있습니다.

하지만 Self-Relieving 기능이 있다고 해서 모든 Cavity Overpressure 문제가 자동으로 해결되는 것은 아닙니다.

다음과 같은 조건을 함께 확인해야 합니다.

Seat의 실제 작동 압력

Seat가 어느 압력 차이에서 움직이도록 설계되었는지 확인해야 합니다.

압력 해소 방향

Cavity Pressure가 어느 공정 측으로 전달되는지 확인해야 합니다.

공정 유체의 위험성

해소된 유체가 공정 측으로 이동해도 안전한지 검토해야 합니다.

온도 조건

Cavity에 갇힌 유체의 온도 상승 가능성을 확인해야 합니다.

외부 Relief System

밸브 내부의 Seat Relief만으로 충분하지 않은 경우 별도의 Cavity Relief 장치를 검토해야 합니다.

DIB Seat의 장점과 설계상 고려사항

DIB의 가장 중요한 특징은 두 개의 Seat가 각각 독립적인 Isolation Barrier 역할을 할 수 있다는 점입니다.

예를 들어 한쪽 Seat에 문제가 발생하더라도 다른 Seat가 독립적으로 유체의 이동을 차단하도록 설계할 수 있습니다.

이러한 특성은 다음과 같은 공정에서 중요할 수 있습니다.

적용 환경	DIB 기능의 중요성
고압 가스 배관	격리 신뢰성 중요
탄화수소 공정	누설 방지 중요
저장 설비	이중 차단 요구 가능
압축기 주변	유지보수 격리 필요
긴급 차단 시스템	독립적인 Isolation 필요
독성 유체	외부 누출 방지 중요

그러나 DIB 구조에서는 Cavity Pressure가 자동으로 해소되지 않는 구조가 사용될 수 있으므로 별도의 압력 관리가 필요합니다.

따라서 DIB는 단순히 “더 안전한 DBB”라고 표현하기보다 요구되는 Isolation 기능과 Cavity Pressure 관리 방식을 함께 평가해야 하는 설계 개념으로 이해하는 것이 정확합니다.

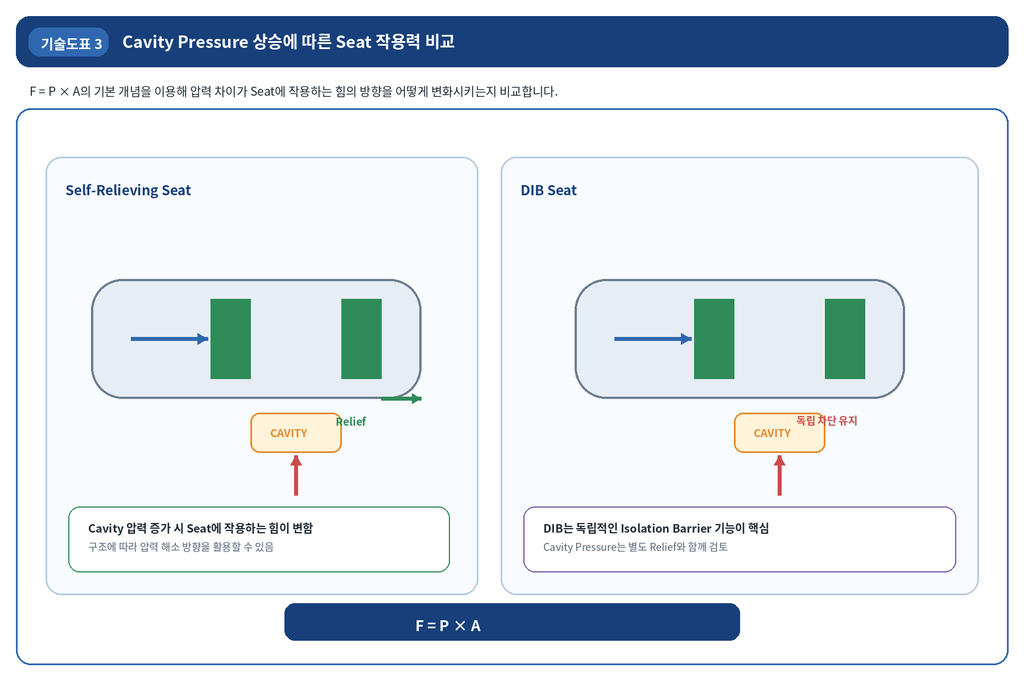

Cavity Overpressure와 Seat 구조의 관계

DBB와 DIB를 비교할 때 가장 중요한 기술적 연결고리가 바로 Cavity Overpressure입니다.

Cavity Pressure가 증가하면 Seat에 작용하는 힘도 변합니다.

단순화하면 Seat에 작용하는 압력에 의한 힘은 다음과 같이 생각할 수 있습니다.

F = P × A

여기서 P는 Seat에 작용하는 압력 차이이고 A는 해당 압력이 작용하는 유효 면적입니다.

실제 Seat 구조에서는 접촉면 형상과 압력 작용 면적, 마찰력 및 스프링 구조 등을 함께 고려해야 하므로 단순한 F = P × A 계산만으로 실제 Seat 움직임을 결정할 수는 없습니다.

그러나 기본적인 원리는 명확합니다.

Cavity Pressure 증가 → Seat에 작용하는 힘 변화 → Seat 밀봉력 변화 또는 이동 가능성 변화

따라서 Seat 설계와 Cavity Pressure는 서로 독립적인 문제가 아닙니다.

DBB 밸브의 Cavity Pressure를 어떻게 관리하는가

Cavity Pressure 관리는 밸브 설계에서 매우 중요한 부분입니다.

일반적으로 다음과 같은 방법을 검토할 수 있습니다.

방법	목적
Self-Relieving Seat	Cavity Pressure를 공정 측으로 해소
Bleed Valve	Cavity 유체를 외부 시스템으로 배출
Cavity Relief Valve	과압 발생 시 자동 압력 해소
Vent System	가스 또는 증기 배출
Drain System	액체 제거
압력 모니터링	Cavity 상태 확인

실제 적용 방법은 유체의 위험도와 압력, 온도, 밸브 크기 및 플랜트의 안전 설계에 따라 결정해야 합니다.

특히 독성 또는 인화성 유체에서는 Cavity를 대기로 직접 배출하는 것이 적절하지 않을 수 있으므로 배출 시스템의 연결 방식까지 검토해야 합니다.

시험에서 Self-Relieving Seat와 DIB Seat를 구분하는 방법

시험 성적서를 검토할 때는 단순히 “DBB Test Pass”라고 기록되어 있는 것만으로 Seat 기능을 판단하기 어렵습니다.

다음과 같은 정보를 확인하는 것이 좋습니다.

확인 항목	Self-Relieving Seat	DIB Seat
Seat 기능 설명	압력 해소 방향 확인	독립 Isolation 기능 확인
시험 방향	설계된 Seat 작동 방향 확인	각 Seat의 요구 방향 확인
Cavity Pressure	압력 상승 및 해소 여부 확인	압력 유지 여부 확인
Bleed Test	Cavity 배출 기능 확인	Cavity 배출 기능 확인
Seat Leakage	개별 Seat 차단 성능	개별 Seat 차단 성능
추가 시험	제조사 설계 기준 확인	DIB 요구 시험 확인

특히 DIB 기능을 요구하는 프로젝트에서는 일반적인 DBB 시험 결과만으로 충분한지 구매사양서와 적용 규격을 확인해야 합니다.

[DBB 밸브의 Seat Leakage 시험 데이터 분석 방법]

Self-Relieving Seat에서 발생할 수 있는 오해

Self-Relieving Seat라는 용어 때문에 흔히 “Cavity Pressure가 발생하면 항상 자동으로 압력이 빠진다”고 생각할 수 있습니다.

그러나 실제 Seat가 움직이기 위해서는 특정 압력 조건과 Seat 구조가 필요합니다.

또한 Seat가 압력을 해소하더라도 그 유체가 이동하는 방향과 최종적으로 도달하는 설비를 고려해야 합니다.

따라서 다음 세 가지를 별도로 확인해야 합니다.

Relieving 가능 여부

Seat가 Cavity Pressure를 해소할 수 있도록 설계되었는가를 확인합니다.

Relieving 조건

어느 압력 차이에서 Seat가 작동하는지 확인합니다.

Relieving 경로

압력이 해소된 유체가 어디로 이동하는지 확인합니다.

이 세 가지가 모두 확인되어야 실제 Cavity Pressure 관리 기능을 판단할 수 있습니다.

DIB Seat에서 Cavity Pressure가 중요한 이유

DIB Seat는 독립적인 Isolation Barrier 기능을 확보하는 데 중요한 반면, Cavity에 갇힌 유체의 압력 상승을 별도로 고려해야 할 수 있습니다.

특히 액체 서비스에서 밸브 양쪽이 차단된 상태로 Cavity에 액체가 가득 차 있고 외부 온도가 상승하면 열팽창에 의해 압력이 증가할 수 있습니다.

이때 Cavity Pressure가 과도하게 상승하면 Seat, Body 또는 연결부에 추가적인 하중이 발생할 수 있습니다.

따라서 DIB 밸브를 적용할 때는 다음 사항을 함께 검토해야 합니다.

Cavity의 체적

포획되는 유체의 종류

정상 및 최대 온도

유체의 열팽창 특성

Seat의 압력 거동

Cavity Relief 장치의 필요성

Relief 유체의 안전한 처리 방법

[DBB 밸브의 Cavity Pressure 발생 원인과 해소 방법]

실제 밸브 선정에서 확인해야 할 제조사 자료

DBB 또는 DIB 밸브를 선정할 때는 제품명만 보고 Seat 구조를 추정해서는 안 됩니다.

제조사의 데이터시트와 단면도에서 다음 정보를 확인하는 것이 좋습니다.

제조사 자료	확인 내용
Cross Section	Seat와 Cavity 구조
Seat Design	Self-Relieving 여부
Pressure Direction	Seat 압력 방향
DBB/DIB Statement	요구 기능 충족 여부
Test Procedure	실제 시험 방법
Pressure Rating	Body 및 Seat 압력 조건
Relief Arrangement	Cavity Pressure 해소 방식
Materials	Seat 및 Seal 재질
Operating Temperature	적용 온도 범위

특히 제품 카탈로그에 “DBB”라는 표현만 있다고 해서 DIB 기능까지 동일하게 제공한다고 판단해서는 안 됩니다.

반대로 DIB 기능이 있다고 해서 모든 운전 조건에서 Cavity Pressure 문제가 자동으로 해결되는 것도 아닙니다.

Self-Relieving Seat와 DIB Seat를 선정할 때의 판단 기준

두 구조 가운데 하나를 선택할 때는 단순히 밸브 가격이나 구조적 복잡성만 비교해서는 안 됩니다.

공정에서 요구하는 Isolation 목적과 압력 관리 방법을 먼저 정의해야 합니다.

검토 조건	중점 확인 사항
정상 운전	필요한 차단 기능
유지보수	작업자가 요구하는 Isolation 수준
유체 위험도	누설 허용 수준
온도 변화	Cavity 열팽창 가능성
압력	Cavity Overpressure 가능성
배출 시스템	Bleed 및 Vent 처리
규격	API 및 프로젝트 사양
Seat 기능	Self-Relieving 또는 DIB
시험	DBB 또는 DIB 요구 시험

따라서 “어느 Seat가 더 좋은가”라는 방식으로 접근하기보다 공정에서 요구하는 기능을 충족하는 Seat 구조인가를 판단하는 것이 중요합니다.

현장에서 확인해야 할 이상 징후

DBB 또는 DIB 밸브가 설치된 후에는 다음과 같은 현상을 주의해서 확인할 필요가 있습니다.

Cavity Pressure가 예상보다 빠르게 상승하는 경우

Seat Leakage 또는 유체 열팽창 가능성을 검토해야 합니다.

Bleed 시 예상보다 많은 유체가 배출되는 경우

한쪽 또는 양쪽 Seat의 차단 상태를 확인해야 합니다.

Cavity Pressure가 지속적으로 유지되는 경우

Bleed Valve, Vent 경로 및 Seat 상태를 함께 확인해야 합니다.

온도 상승과 함께 Cavity Pressure가 급격히 변하는 경우

포획된 유체의 열팽창과 Seat의 압력 해소 기능을 검토해야 합니다.

두 Seat의 Leakage 특성이 지속적으로 차이를 보이는 경우

Seat 손상이나 조립 상태, 압력 방향별 작동 특성을 확인해야 합니다.

이러한 현상을 발견했을 때는 단순히 Bleed Valve를 반복해서 개방하는 것보다 왜 Cavity에 압력이 형성되었는지 원인을 추적하는 것이 중요합니다.

DBB와 DIB의 기술적 관계 정리

DBB와 DIB는 완전히 별개의 밸브 형식을 의미하는 것이 아니라, 이중 차단과 Bleed 기능을 어떻게 구현하고 어떤 수준의 독립적인 Isolation을 확보하는지를 설명하는 개념입니다.

그리고 Self-Relieving Seat는 이러한 기능을 구현하는 과정에서 Cavity Pressure를 관리하기 위해 사용될 수 있는 Seat 구조 중 하나입니다.

따라서 다음과 같이 구분해서 이해하는 것이 좋습니다.

DBB

두 개의 차단 기능과 그 사이의 Cavity를 Bleed할 수 있는 구성입니다.

DIB

두 개의 독립적인 Isolation 기능을 요구하는 구성으로, Seat의 방향별 차단 기능이 중요합니다.

Self-Relieving Seat

Cavity Pressure가 일정 조건에 도달했을 때 압력을 공정 측으로 해소할 수 있도록 설계된 Seat 구조입니다.

이 세 가지 용어는 서로 같은 개념이 아니므로 설계 문서에서 각각의 의미를 확인해야 합니다.

결론

DBB 밸브의 Self-Relieving Seat와 DIB Seat를 비교할 때 가장 중요한 것은 단순한 Seat 형상의 차이가 아니라 Cavity Pressure에 대한 Seat의 압력 거동과 Isolation 기능을 어떻게 확보하는가입니다.

Self-Relieving Seat는 Cavity Pressure가 일정 조건에 도달하면 압력을 공정 측으로 해소할 수 있도록 설계할 수 있어 Cavity Overpressure 관리에 활용할 수 있습니다. 반면 DIB는 두 개의 독립적인 Isolation Barrier를 확보하는 것이 핵심이며, Cavity Pressure 관리가 별도의 설계 검토사항이 될 수 있습니다.

따라서 DBB와 DIB를 비교할 때는 다음 항목을 함께 확인해야 합니다.

Seat의 압력 방향

Cavity Pressure 발생 가능성

Self-Relieving 기능

각 Seat의 독립적인 Isolation 기능

Bleed 및 Relief 경로

시험 방향과 시험 방법

적용 규격 및 프로젝트 요구사항

특히 실제 밸브 선정에서는 “DBB” 또는 “DIB”라는 명칭만 확인해서는 부족합니다. 제조사의 단면도와 Seat 설계자료, 시험 절차 및 Cavity Pressure 관리 방식을 함께 확인해야 합니다.

결국 Self-Relieving Seat와 DIB Seat의 선택은 어느 한쪽이 일괄적으로 우수한지를 판단하는 문제가 아니라 공정 압력과 온도, 유체 특성, 요구되는 Isolation 수준, Cavity Pressure 관리 방법 및 적용 규격을 종합하여 적합한 Seat 구조를 결정하는 설계 문제입니다.
