Linear 특성 밸브와 Quick Opening 특성 밸브 비교

제어밸브의 유량 특성은 밸브 개도를 변화시켰을 때 유량 또는 유량계수(Cv)가 어떤 형태로 변하는지를 나타내는 중요한 설계 요소입니다. 같은 크기와 압력 등급의 제어밸브라도 트림의 형상에 따라 개도 변화에 대한 유량 증가 속도가 달라지며, 이 차이가 실제 공정의 제어 안정성과 응답 특성에 영향을 줍니다.

특히 Linear 특성과 Quick Opening 특성은 개도와 유량 용량 사이의 관계가 서로 크게 다르기 때문에 용도에 맞지 않는 특성을 선택하면 밸브가 지나치게 민감하게 반응하거나 반대로 필요한 유량을 확보하지 못하는 문제가 발생할 수 있습니다.

다만 밸브 카탈로그에서 제시되는 특성은 일반적으로 일정한 차압을 가정한 고유 유량 특성(Inherent Flow Characteristic)입니다. 실제 배관에 설치된 이후에는 배관 저항과 다른 설비의 압력 손실까지 함께 작용하므로 동일한 밸브라도 실제 운전 특성은 달라질 수 있습니다.

제어밸브의 유량 특성이란 무엇인가

제어밸브의 유량 특성은 일정한 차압 조건에서 밸브 스트로크 또는 개도율이 변할 때 밸브의 유량 용량이 어떻게 변화하는지를 나타냅니다.

일반적으로 다음과 같은 특성이 사용됩니다.

유량 특성	개도 증가에 따른 용량 변화	일반적인 특징
Linear	일정한 비율로 증가	개도와 용량 변화가 비례
Quick Opening	초기 개도에서 급격하게 증가	작은 개도에서도 큰 유량 확보
Equal Percentage	개도에 따라 증가율이 커짐	후반 개도에서 용량 변화가 큼

이 가운데 Linear와 Quick Opening의 가장 큰 차이는 초기 개도 영역에서 유량 용량이 증가하는 속도입니다.

Linear 특성은 개도가 증가할수록 비교적 일정한 비율로 용량이 증가합니다. 반면 Quick Opening 특성은 밸브가 조금만 열려도 유량 용량이 빠르게 증가하며, 이후 개도가 증가할수록 추가적인 용량 증가 폭은 상대적으로 작아지는 형태를 가집니다.

Linear 특성 밸브의 작동 원리

Linear 특성은 밸브의 개도 변화와 유량계수 변화가 일정한 관계를 갖도록 설계된 특성입니다.

개념적으로 밸브의 상대 개도와 상대 용량을 다음과 같이 표현할 수 있습니다.

상대 Cv ≈ 상대 개도

예를 들어 일정한 차압 조건에서 20% 개도, 40% 개도, 60% 개도, 80% 개도로 증가할 때 상대적인 유량 용량도 이에 가까운 비율로 증가하는 형태입니다.

다만 여기서 중요한 점은 Linear 특성이 실제 유량 자체가 항상 개도에 정비례한다는 의미는 아니라는 것입니다.

실제 유량은 밸브의 Cv뿐만 아니라 밸브 전후 차압, 유체의 밀도, 점도, 배관 저항 등의 영향을 받습니다.

따라서 Linear라는 표현은 기본적으로 일정한 조건에서 밸브 자체가 가지는 고유 특성을 의미합니다.

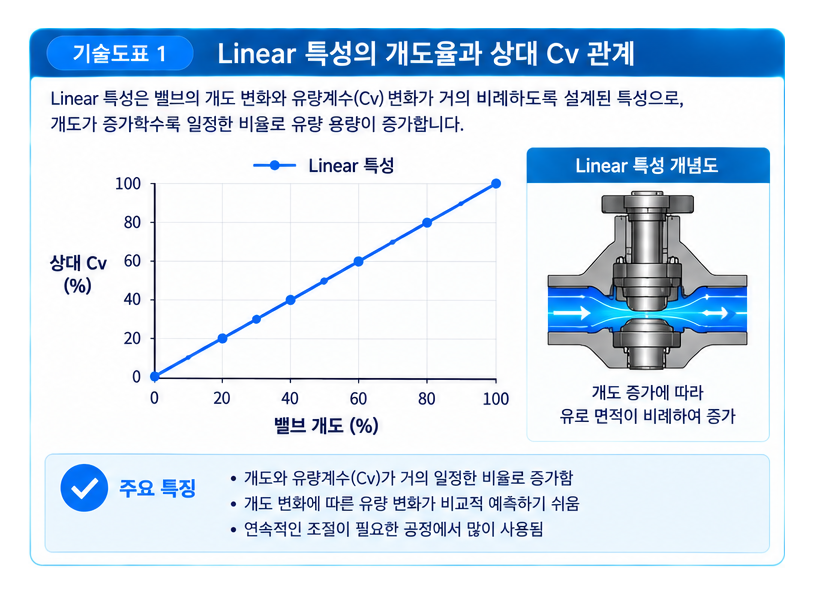

가로축은 밸브 개도 0~100%, 세로축은 상대 Cv 0~100%로 구성하고, 두 값이 거의 직선 관계를 이루는 형태로 표현합니다.

Quick Opening 특성 밸브의 작동 원리

Quick Opening 특성은 밸브가 초기 개도 영역에서 빠르게 유량 용량을 확보하도록 설계된 특성입니다.

밸브가 닫힌 상태에서 조금만 개방해도 유로가 크게 확보되기 때문에 상대 Cv가 빠르게 증가합니다.

개념적으로 보면 다음과 같은 형태입니다.

개도 영역	상대적인 용량 변화
0~10%	매우 빠른 증가
10~30%	빠른 증가
30~60%	증가 속도 둔화
60~100%	상대적으로 작은 추가 증가

위 수치는 특정 밸브의 규격값이 아니라 Quick Opening 특성의 형태를 이해하기 위한 개념적 예시입니다.

따라서 Quick Opening 밸브에서는 전체 스트로크의 작은 부분만 사용해도 상당한 유량 용량을 확보할 수 있습니다.

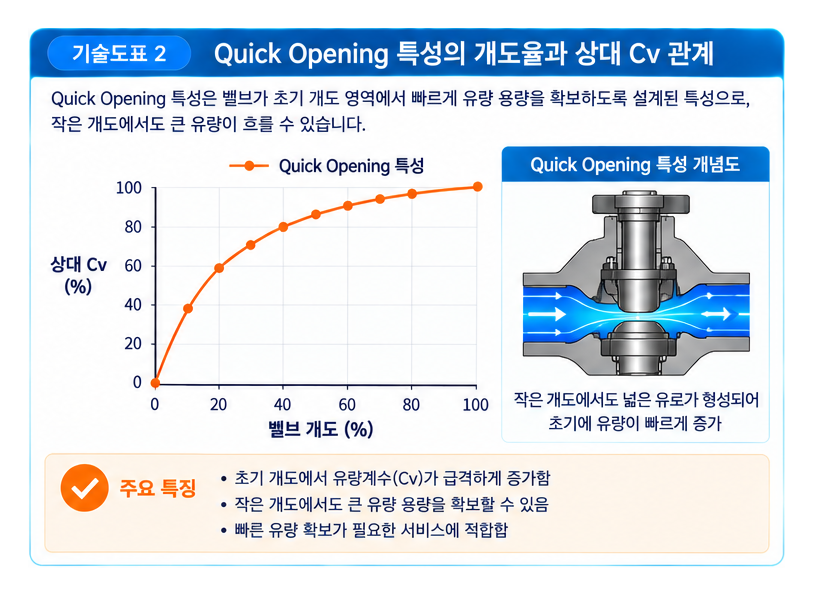

초기 개도 구간에서 곡선이 급격하게 상승하고 이후 점차 완만해지는 형태로 표현합니다.

Linear과 Quick Opening의 핵심 차이

두 특성을 비교하면 가장 중요한 차이는 밸브가 개방되기 시작하는 구간에서 나타납니다.

비교 항목	Linear	Quick Opening
초기 개도 반응	비교적 일정	매우 빠름
개도와 용량 관계	거의 비례	초기 용량 증가가 큼
정밀한 연속 제어	적용하기 용이한 경우가 많음	제한적일 수 있음
작은 개도에서의 유량 확보	상대적으로 작음	큼
대표적인 용도	연속적인 조절이 필요한 서비스	빠른 유량 확보 및 개폐 성격이 강한 서비스
주요 검토사항	시스템 압력 손실과의 관계	초기 개도에서 과도한 유량 증가 가능성

여기서 중요한 것은 Linear가 항상 정밀 제어용이고 Quick Opening이 항상 단순 개폐용이라는 식으로 단정해서는 안 된다는 점입니다.

실제 적용에서는 공정의 압력 조건과 밸브의 설치 특성을 함께 검토해야 합니다.

왜 Quick Opening 밸브가 연속 제어에서 민감해질 수 있는가

Quick Opening 특성은 작은 개도 변화만으로도 상당한 유량 용량 변화가 발생할 수 있습니다.

예를 들어 밸브가 10%에서 15%로 움직였을 때 발생하는 용량 변화가 60%에서 65%로 움직였을 때보다 훨씬 클 수 있습니다.

이 특성은 빠른 유량 확보가 필요한 경우에는 장점이지만, 특정 유량을 지속적으로 유지해야 하는 공정에서는 제어루프의 작은 출력 변화가 실제 유량에 큰 영향을 줄 가능성이 있습니다.

특히 제어밸브가 낮은 개도 영역에서 운전되는 공정이라면 이러한 특성을 반드시 확인해야 합니다.

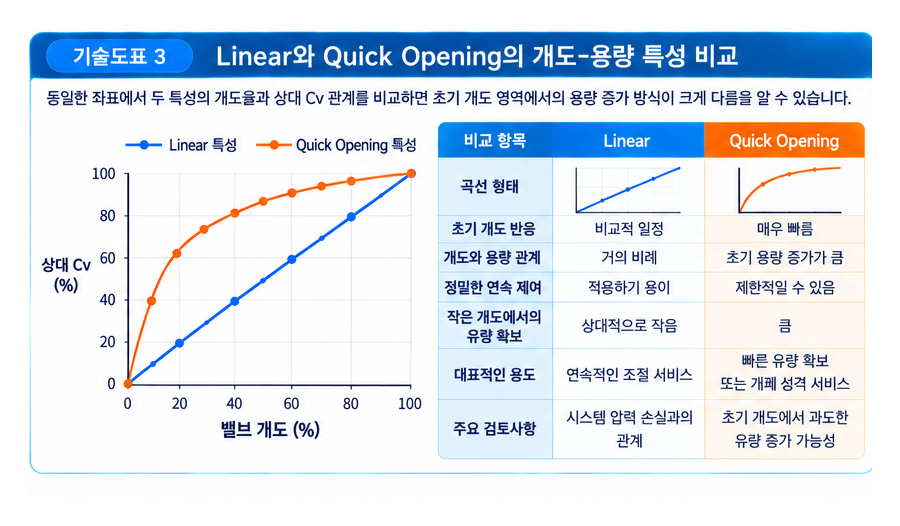

동일한 좌표에 두 특성의 개념적인 곡선을 표시하여 초기 개도 영역에서 용량 증가 폭이 어떻게 다른지 비교합니다.

밸브 특성과 실제 설치 특성은 다르다

제어밸브 선정에서 자주 발생하는 오류는 제조사가 제공하는 고유 특성을 실제 운전 특성과 동일하게 보는 것입니다.

제어밸브의 고유 특성은 일반적으로 밸브 전후 차압이 일정하다는 조건에서 정의됩니다.

그러나 실제 플랜트에서는 밸브가 배관과 펌프, 열교환기, 오리피스 등의 설비와 연결되어 있기 때문에 유량이 변화하면 시스템 전체의 압력 손실도 함께 변합니다.

이 때문에 실제 설치 상태에서 나타나는 특성을 Installed Flow Characteristic이라고 구분합니다.

개념적으로 다음과 같이 생각할 수 있습니다.

고유 특성 → 밸브 자체의 트림 특성

설치 특성 → 밸브 + 배관 + 공정 시스템의 상호작용

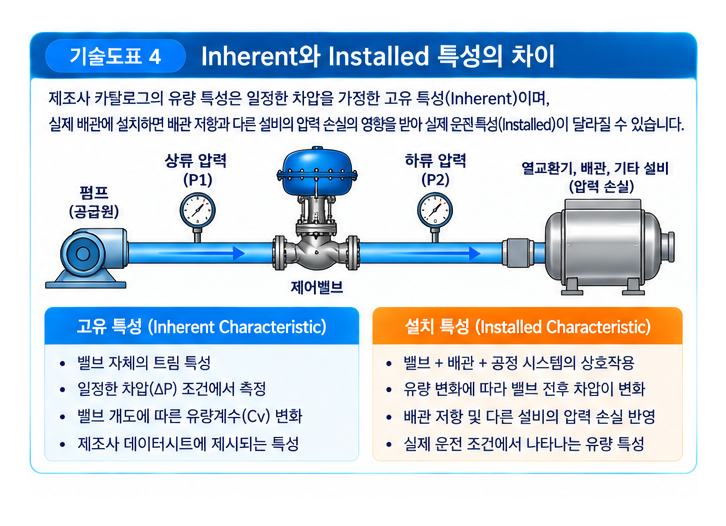

밸브 전후 배관, 펌프 또는 공급원, 공정 설비의 압력 손실을 함께 표시하고 유량 증가에 따라 밸브 차압이 변하는 과정을 표현합니다.

따라서 밸브 데이터시트에서 Linear 특성이라고 확인되더라도 실제 플랜트에서 유량과 개도의 관계가 완전히 직선으로 나타난다고 예상해서는 안 됩니다.

Linear 특성을 고려할 수 있는 공정

Linear 특성은 밸브 개도 변화에 따른 용량 변화를 비교적 직관적으로 예측할 수 있다는 장점이 있습니다.

다음과 같은 조건에서는 Linear 특성을 검토할 수 있습니다.

• 밸브 차압의 변화가 상대적으로 크지 않은 경우
• 밸브 개도와 유량 변화의 관계를 단순하게 관리해야 하는 경우
• 특정 운전 범위에서 비교적 일정한 제어 감도가 필요한 경우
• 시스템의 압력 손실 특성이 밸브 특성과 크게 충돌하지 않는 경우

다만 실제 선정에서는 단순히 공정 종류만 보고 Linear 특성을 결정하기보다는 정상 운전점과 최소·최대 유량에서 밸브 개도가 어느 정도로 형성되는지를 함께 확인해야 합니다.

Quick Opening 특성을 고려할 수 있는 공정

Quick Opening 특성은 밸브를 조금만 열어도 큰 유량 용량을 확보할 수 있다는 점이 핵심입니다.

따라서 연속적인 미세 조절보다 빠른 용량 확보 또는 개폐 기능 자체가 중요한 서비스에서 검토할 수 있습니다.

대표적으로 다음과 같은 조건을 고려할 수 있습니다.

• 초기 개방 시 빠르게 유량을 확보해야 하는 경우
• 밸브가 조절보다는 개폐에 가까운 기능을 수행하는 경우
• 낮은 개도에서도 충분한 유량 용량이 필요한 경우
• 바이패스나 보조 유로 등에서 빠른 유량 확보가 필요한 경우

그러나 Quick Opening 특성이라고 해서 모든 바이패스 또는 개폐 서비스에 자동으로 적합한 것은 아닙니다. 실제 적용에서는 밸브의 압력 조건, 유체 특성, 요구되는 차단 성능과 액추에이터 사양을 함께 검토해야 합니다.

Cv 선정과 유량 특성을 함께 봐야 하는 이유

밸브 특성만 결정하고 Cv를 별도로 생각하는 것도 적절하지 않습니다.

예를 들어 동일한 Linear 특성을 가진 두 밸브라도 최대 Cv가 다르면 동일한 개도에서 확보할 수 있는 실제 유량 용량이 달라집니다.

따라서 밸브 선정 과정에서는 일반적으로 다음 요소를 함께 검토합니다.

검토 항목	주요 내용
최대 유량	필요한 최대 처리 용량
최소 유량	안정적인 제어가 필요한 최소 유량
정상 유량	실제 운전점
밸브 전후 차압	운전 조건별 ΔP
Cv	필요한 유량 용량 확보 여부
밸브 개도	정상 및 최대 운전점에서의 개도
유량 특성	Linear, Equal Percentage, Quick Opening 등
유체 상태	액체, 기체, 증기 및 2상 유체 여부
캐비테이션 가능성	액체 서비스의 압력 회복 여부

특히 정상 운전점이 지나치게 낮은 개도에 위치하거나 최대 유량에서 밸브가 거의 완전 개방되는 경우에는 유량 특성뿐 아니라 밸브 사이징 자체를 다시 검토해야 합니다.

관련된 계산 방법은 [밸브 Cv 값 산정 방법과 유량 제어 성능 분석]에서 다룬 Cv 산정 개념과 연결해서 검토할 수 있습니다.

Equal Percentage 특성과 함께 비교해야 하는 경우

실제 제어밸브 선정에서는 Linear와 Quick Opening만 비교하는 것으로 충분하지 않은 경우가 많습니다.

특히 밸브 전후 차압이 운전 범위에 따라 크게 변하는 시스템에서는 Equal Percentage 특성이 중요한 후보가 될 수 있습니다.

Equal Percentage 특성은 밸브의 동일한 스트로크 증가가 절대적인 용량 증가량이 아니라 현재 용량에 일정한 비율로 증가하는 형태를 갖도록 설계된 특성입니다.

따라서 일반적인 특성의 형태는 다음과 같이 구분할 수 있습니다.

Quick Opening

초기 개도에서 용량이 빠르게 증가합니다.

Linear

개도 증가와 용량 증가가 거의 비례합니다.

Equal Percentage

개도가 증가할수록 절대적인 용량 증가량이 커집니다.

Equal Percentage 특성에 대한 실제 적용 사례는 [Equal Percentage 특성 곡선의 적용 사례 분석]에서 별도로 검토할 수 있습니다.

실제 밸브 선정에서 확인해야 할 운전점

밸브 특성을 결정할 때는 단순히 “어떤 특성이 더 좋은가”를 판단하기보다 밸브가 실제로 어느 개도 영역에서 운전되는가를 확인하는 것이 중요합니다.

다음과 같은 운전 데이터를 확보하면 판단에 도움이 됩니다.

1. 최소 유량
2. 정상 유량
3. 최대 유량
4. 최소 운전 차압
5. 정상 운전 차압
6. 최대 운전 차압
7. 설계 압력과 온도
8. 유체 밀도 및 점도
9. 증기압 또는 기체 압축성
10. 요구되는 제어 정밀도

특히 정상 운전점이 밸브 스트로크의 어느 위치에 있는지를 확인해야 합니다.

정상 운전점이 지나치게 낮은 개도에 집중되면 작은 스템 이동이나 마찰 변화가 공정 유량에 큰 영향을 줄 수 있습니다.

이 경우에는 단순한 유량 특성의 문제인지, 밸브 사이징의 문제인지, 또는 스템 마찰이나 포지셔너 문제인지 구분해야 합니다.

스템 마찰과 유량 특성의 관계

실제 제어밸브의 성능은 트림의 유량 특성만으로 결정되지 않습니다.

밸브 스템과 패킹의 마찰력이 증가하면 입력 신호가 변화해도 밸브가 즉시 움직이지 않거나, 일정한 힘이 축적된 후 한 번에 움직이는 현상이 나타날 수 있습니다.

이러한 현상은 특히 작은 개도 변화가 큰 유량 변화를 만드는 Quick Opening 영역에서 더욱 민감하게 나타날 수 있습니다.

관련 내용은 [밸브 스템 마찰력이 제어 안정성에 미치는 영향]과 연결해서 검토할 수 있습니다.

또한 실제 제어신호와 밸브 위치 사이에 데드밴드가 발생하면 설계된 유량 특성이 정상적으로 구현되지 않을 수 있습니다. 이 부분은 [밸브 데드밴드가 공정 제어에 미치는 영향]에서 다룬 제어 안정성 문제와도 연결됩니다.

현장에서 특성 선정이 잘못되었는지 판단하는 방법

운전 중인 밸브의 성능에 문제가 발생했다면 단순히 “밸브 특성이 잘못됐다”고 판단하기보다는 다음 순서로 데이터를 확인하는 것이 좋습니다.

확인 순서	확인 내용
1	밸브 개도 신호와 실제 위치 비교
2	최소·정상·최대 유량 확인
3	밸브 전후 압력 확인
4	정상 운전 시 밸브 개도 범위 확인
5	요구 Cv와 실제 밸브 Cv 비교
6	밸브 특성 데이터시트 확인
7	스템 마찰 및 히스테리시스 확인
8	포지셔너와 액추에이터 작동 상태 확인
9	배관 및 시스템 압력 손실 변화 확인
10	필요 시 Installed Characteristic 재검토

이 과정을 거쳐야 밸브 특성 자체의 문제와 설치 조건 또는 제어 시스템의 문제를 구분할 수 있습니다.

Linear와 Quick Opening 선정 시 핵심 판단 기준

Linear 특성은 밸브의 개도 변화에 따른 용량 변화가 비교적 일정한 형태를 필요로 하는 경우 검토할 수 있습니다.

반면 Quick Opening 특성은 초기 개방 영역에서 빠르게 유량 용량을 확보해야 하는 경우 의미가 있습니다.

그러나 실제 설계에서는 다음 세 가지를 함께 판단해야 합니다.

첫째, 밸브가 어떤 개도 영역에서 정상 운전되는가

정상 운전점이 지나치게 낮거나 높은 위치에 몰려 있지 않은지 확인해야 합니다.

둘째, 밸브 차압이 운전 범위에서 어떻게 변화하는가

고유 특성만으로 실제 유량 변화를 판단하면 설치 특성을 잘못 예측할 수 있습니다.

셋째, 필요한 제어 정밀도가 어느 정도인가

빠른 용량 확보가 중요한지, 아니면 좁은 유량 범위를 안정적으로 유지하는 것이 중요한지에 따라 적절한 특성이 달라질 수 있습니다.

결론

Linear 특성과 Quick Opening 특성은 밸브 개도 변화에 따른 유량 용량의 증가 방식이 서로 다른 대표적인 제어밸브 특성입니다.

Linear 특성은 일정한 차압 조건에서 개도와 용량의 관계가 비교적 일정하게 증가하는 형태이며, Quick Opening 특성은 초기 개도 영역에서 빠르게 유량 용량을 확보하는 것이 특징입니다.

따라서 두 특성을 단순히 우열로 비교하기보다는 정상 운전점, 최소·최대 유량, 밸브 차압, 요구 Cv, 시스템 압력 손실, 요구되는 제어 정밀도를 함께 검토해야 합니다.

특히 실제 플랜트에서는 밸브 자체의 Inherent Characteristic과 배관 시스템이 결합된 Installed Characteristic이 다르게 나타날 수 있으므로, 데이터시트의 유량 특성만 보고 밸브의 실제 제어 성능을 판단해서는 안 됩니다.

결국 적절한 제어밸브 선정은 Linear인지 Quick Opening인지 하나를 선택하는 작업이 아니라, 공정의 운전 범위에서 밸브가 안정적인 개도와 제어 감도를 확보할 수 있도록 유량 특성과 밸브 사이징을 함께 설계하는 과정입니다.
