PID 제어와 제어 밸브의 상관관계 분석

PID 제어 시스템에서 제어 밸브는 Controller가 계산한 출력신호를 실제 유량 또는 압력 등의 공정변화로 변환하는 최종 제어요소입니다.

PID Controller는 설정값(Set Point)과 실제 공정값(Process Variable)의 차이를 기준으로 제어출력을 계산합니다. 이 신호는 포지셔너와 액추에이터를 거쳐 밸브의 개도 변화로 전달되며, 밸브의 개도 변화는 유량과 압력, 온도 등의 공정변수에 영향을 줍니다.

따라서 PID 제어 성능은 Controller의 설정값만으로 결정되지 않습니다. 밸브의 응답시간, Deadband, Hysteresis, 마찰, 유량 특성 및 실제 설치조건이 제어루프의 동특성에 함께 영향을 미칩니다.

이 글에서는 PID Controller의 기본 제어동작과 제어 밸브의 응답특성이 어떻게 연결되는지 살펴보고, 밸브의 동특성 변화가 공정 제어에 미치는 영향을 기술적인 관점에서 분석합니다.

[제어 밸브 응답 시간이 생산성에 미치는 영향]

PID 제어의 기본 구조

PID 제어는 현재 발생한 오차를 세 가지 방식으로 처리합니다.

제어 요소	주요 역할	제어 특성
P 제어	현재 오차에 비례하여 조작량 변경	빠른 반응
I 제어	누적된 오차를 보정	정상상태 오차 제거
D 제어	오차 변화 속도에 반응	급격한 변화 억제
PID	P, I, D를 조합	종합적인 제어

일반적인 PID 제어에서는 설정값(Set Point)과 측정값(Process Variable)의 차이인 오차를 기준으로 조작값을 계산합니다.$$e(t)=SP-PV$$

그리고 제어 출력은 일반적으로 다음과 같은 형태로 표현할 수 있습니다.$$u(t)=K_p\left[e(t)+\frac{1}{T_i}\int e(t)dt+T_d\frac{de(t)}{dt}\right]$$

여기서 $K_p$는 비례 이득, $T_i$는 적분 시간, $T_d$는 미분 시간을 의미합니다.

그러나 실제 플랜트에서는 이 계산 결과가 곧바로 공정 변수의 변화로 이어지는 것이 아닙니다. PID 출력은 포지셔너와 액추에이터를 거쳐 밸브 개도 변화로 변환되고, 밸브를 통과하는 유량이 변화하면서 최종적으로 압력이나 온도, 액위 등이 변합니다.

PID 출력과 제어 밸브의 실제 동작

제어 시스템의 흐름은 다음과 같이 이해할 수 있습니다.

설정값 → PID Controller → 출력 신호 → Positioner → Actuator → Valve Stem → Trim → 유량 변화 → 공정 변수 변화 → 계측기 → Controller

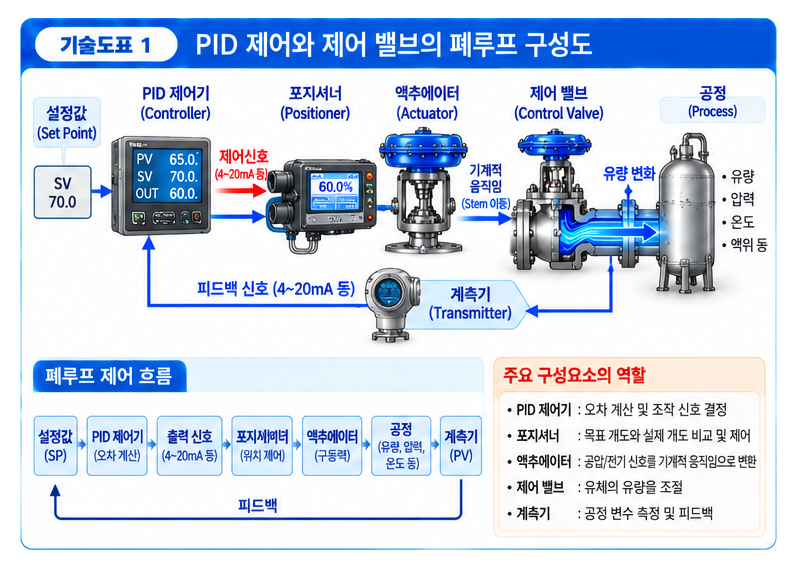

설정값, PID 컨트롤러, 포지셔너, 액추에이터, 밸브, 공정, 계측기 사이의 신호 및 유체 흐름을 하나의 폐루프로 표현합니다.

이 구조에서 중요한 점은 제어 밸브가 PID 제어기의 출력 신호를 실제 유량 변화로 변환한다는 것입니다.

예를 들어 유량 제어 루프에서 PID 출력이 50%에서 60%로 증가했다고 가정하겠습니다. 이상적인 시스템이라면 밸브 개도가 이에 따라 변하고 유량도 예측 가능한 방향으로 증가해야 합니다.

하지만 실제 밸브에서는 다음과 같은 현상이 발생할 수 있습니다.

• 스템 마찰로 인해 개도가 즉시 변하지 않음
• 액추에이터의 응답이 느림
• 포지셔너의 보정 과정에서 지연 발생
• 밸브 특성에 따라 개도 증가량과 유량 증가량이 다름
• 밸브 데드밴드로 인해 일정 범위의 출력 변화가 실제 동작으로 이어지지 않음

따라서 PID 설정값은 밸브의 실제 동특성을 고려하여 결정해야 합니다.

P 제어와 밸브 응답의 관계

P 제어는 현재 발생한 오차의 크기에 비례하여 밸브 조작량을 변경합니다.

예를 들어 설정 유량이 100 m³/h인데 실제 유량이 90 m³/h라면 오차는 10 m³/h입니다. 이 오차가 커질수록 PID 출력도 크게 변하게 됩니다.

P 게인을 지나치게 낮게 설정하면 밸브의 움직임이 작아지고 공정이 설정값에 접근하는 속도가 느려질 수 있습니다.

반대로 P 게인이 지나치게 높으면 작은 오차에도 밸브가 크게 움직이면서 공정의 진동이 발생할 가능성이 있습니다.

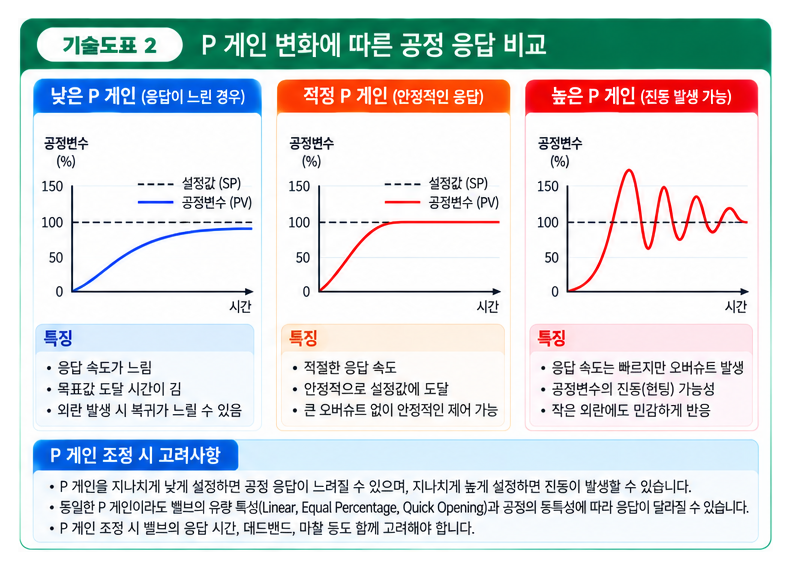

낮은 P 게인, 적정 P 게인, 높은 P 게인을 각각 적용했을 때의 응답 속도와 진동 정도를 개념적으로 비교합니다.

특히 제어 밸브의 유량 특성이 비선형적인 경우 단순히 P 게인만 조정해서는 전체 개도 범위에서 동일한 제어 성능을 확보하기 어렵습니다.

이때 밸브의 유량 특성을 함께 검토해야 합니다.

[Linear 특성 밸브와 Quick Opening 특성 밸브 비교]

적분 제어와 밸브의 정상상태 오차

I 제어는 시간이 지나면서 누적되는 오차를 보정하는 역할을 합니다.

P 제어만 사용하는 경우 공정 조건에 따라 설정값과 실제값 사이에 일정한 오차가 남을 수 있습니다. 적분 제어는 이 오차를 지속적으로 누적하여 밸브 조작량을 변화시키기 때문에 정상상태 오차를 줄이는 데 효과적입니다.

그러나 밸브가 실제로 움직이지 못하는 상태에서 적분 동작이 계속되면 문제가 발생할 수 있습니다.

예를 들어 밸브가 물리적인 한계에 도달했거나 액추에이터의 응답이 제한된 상황에서 PID의 적분값이 계속 증가하면, 밸브가 정상적인 위치로 돌아온 이후에도 과도한 조작량이 유지될 수 있습니다.

이러한 현상을 일반적으로 Integral Windup이라고 합니다.

Integral Windup이 발생하기 쉬운 상황

상황	발생 원인	결과
밸브가 완전 개방 상태	추가 조작량을 반영할 여유 부족	적분값 누적
밸브가 완전 폐쇄 상태	출력 감소가 더 이상 밸브에 반영되지 않음	복귀 지연
액추에이터 용량 부족	필요한 힘을 충분히 발생시키지 못함	응답 지연
밸브 스틱션 발생	명령 변화가 실제 움직임으로 연결되지 않음	과도한 적분 작용

따라서 PID 튜닝에서는 적분 시간을 독립적으로 설정하기보다 밸브의 실제 작동 범위와 응답 특성을 함께 확인해야 합니다.

제어 밸브의 데드밴드가 PID 제어에 미치는 영향

PID 출력이 변했는데도 밸브가 움직이지 않는 구간이 존재한다면 폐루프 제어 성능이 크게 떨어질 수 있습니다.

대표적인 원인이 Deadband와 Stiction입니다.

[밸브 데드밴드가 공정 제어에 미치는 영향]

예를 들어 PID 출력이 40%에서 42%로 증가했는데 밸브의 마찰력 때문에 실제 개도가 변하지 않는다면 컨트롤러는 여전히 공정값이 목표에 도달하지 않았다고 판단할 수 있습니다.

그 결과 PID 출력이 계속 증가할 수 있습니다.

이후 밸브가 마찰력을 극복하는 순간 개도가 한꺼번에 변하면서 공정값이 설정값을 지나치는 현상이 나타날 수 있습니다.

이러한 현상이 반복되면 공정 변수의 주기적인 진동이 발생할 수 있습니다.

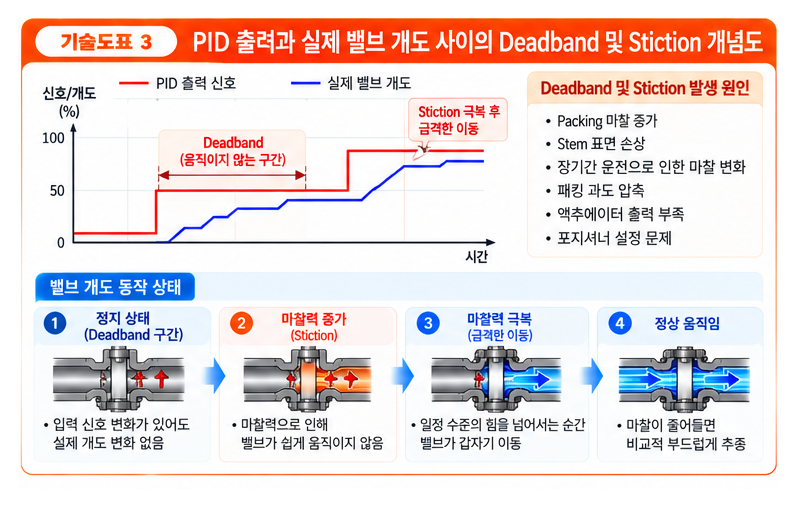

컨트롤러 출력은 연속적으로 변화하지만 실제 밸브 개도가 일정 구간에서 정지하다가 특정 시점에 급격히 이동하는 현상을 표현합니다.

이 경우 PID 파라미터를 무작정 변경하기보다는 밸브 자체의 기계적 상태를 먼저 확인해야 합니다.

밸브 특성과 PID 튜닝의 관계

제어 밸브는 동일한 개도 변화가 항상 동일한 유량 변화를 만들어내지 않습니다.

대표적인 밸브 유량 특성은 Linear, Equal Percentage, Quick Opening으로 구분할 수 있습니다.

특히 Equal Percentage 특성은 밸브 개도가 증가할수록 유량 변화량이 상대적으로 커지는 특성을 갖기 때문에 공정의 압력 조건과 밸브 선정에 따라 제어 응답이 달라질 수 있습니다.

[Equal Percentage 특성 곡선의 적용 사례 분석]

또한 밸브가 실제 운전 범위에서 지나치게 작은 개도 또는 지나치게 큰 개도로 사용되면 PID 제어 성능이 저하될 수 있습니다.

따라서 밸브 선정 단계에서부터 정상 운전점이 적절한 개도 범위에 위치하도록 검토하는 것이 중요합니다.

[밸브 Cv 값 산정 방법과 유량 제어 성능 분석]

밸브 응답 시간이 PID 안정성에 미치는 영향

PID 제어에서 밸브가 명령에 따라 얼마나 빠르게 움직이는지도 중요한 변수입니다.

컨트롤러가 빠르게 출력값을 변경하더라도 액추에이터와 밸브의 응답이 느리다면 전체 제어 루프에는 지연이 발생합니다.

예를 들어 PID가 공정 변화를 감지하고 55%의 출력 신호를 전달했지만 밸브가 해당 위치까지 이동하는 데 상당한 시간이 걸린다면 컨트롤러는 아직 충분한 제어가 이루어지지 않았다고 판단할 수 있습니다.

그 결과 추가적인 조작 신호가 발생할 수 있습니다.

이후 밸브가 목표 위치에 도달하면 누적된 조작량 때문에 공정값이 목표값을 지나칠 수 있습니다.

따라서 느린 밸브를 사용하는 시스템에서는 빠른 PID 튜닝이 반드시 좋은 결과로 이어지는 것은 아닙니다.

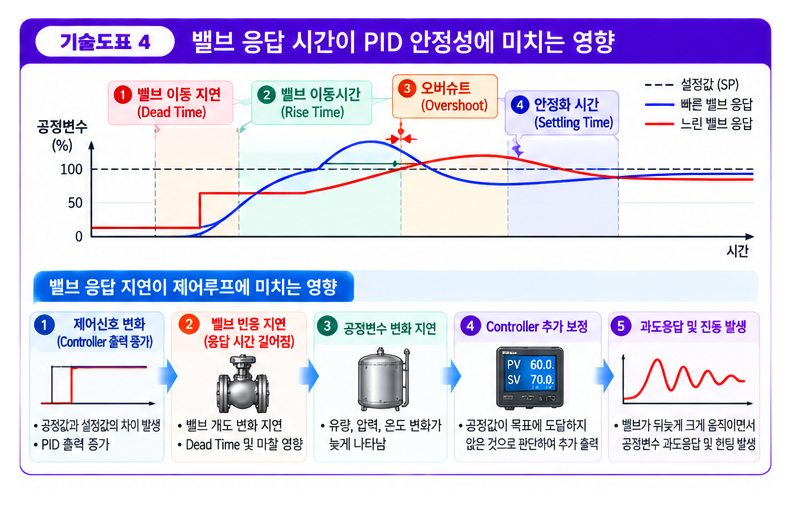

[제어 밸브 응답 시간이 생산성에 미치는 영향]

스템 마찰과 PID 제어 안정성

제어 밸브의 스템 마찰은 특히 작은 조작량을 반복적으로 사용하는 공정에서 중요한 변수입니다.

패킹 압력이 지나치게 높거나 스템과 패킹 사이의 마찰 특성이 변하면 밸브가 명령값을 부드럽게 따라가지 못할 수 있습니다.

이때 발생하는 대표적인 현상이 Stick-Slip입니다.

밸브가 정지한 상태에서 PID 출력이 계속 변화하다가 마찰력을 넘어서는 순간 밸브가 갑자기 움직이면 공정값에도 불연속적인 변화가 발생합니다.

[ 밸브 스템 마찰력이 제어 안정성에 미치는 영향]

따라서 반복적인 공정 진동이 발생한다고 해서 항상 PID 튜닝 문제라고 판단해서는 안 됩니다.

PID 설정값과 함께 밸브의 기계적 상태를 확인해야 합니다.

PID 튜닝 전에 확인해야 할 제어 밸브 조건

현장에서 제어 루프의 튜닝을 시작하기 전에 다음 항목을 확인하는 것이 효율적입니다.

점검 항목	확인 내용
밸브 사이즈	정상 운전 유량에서 과대 또는 과소 선정 여부
Cv	요구 유량을 충분히 처리할 수 있는지 확인
밸브 특성	Linear, Equal Percentage, Quick Opening 여부
정상 개도	운전점이 지나치게 폐쇄 또는 개방 영역에 위치하는지 확인
액추에이터	필요한 차압에서 충분한 추력을 확보하는지 확인
포지셔너	입력 신호와 실제 밸브 위치의 일치 여부
스템 마찰	Stick-Slip 또는 Stiction 발생 여부
Deadband	작은 출력 변화에 실제 밸브가 반응하는지 확인
응답 시간	명령 변화 후 목표 위치까지 도달하는 시간
공정 지연	밸브 조작 후 실제 공정값 변화까지 걸리는 시간

이러한 기본 조건이 확보되지 않은 상태에서 PID 파라미터만 변경하면 문제의 원인을 잘못 판단할 가능성이 있습니다.

실제 현장에서 나타나는 제어 불안정 패턴

PID 제어 루프의 이상 현상은 공정값과 밸브 출력의 추세를 함께 보면 원인을 추정하는 데 도움이 됩니다.

정상 제어, 과도한 P 게인, Integral Windup, 밸브 Stiction 발생 시 각각의 PV·Output·Valve Position 패턴을 비교합니다.

일정한 주기로 공정값이 진동하는 경우

P 게인이 지나치게 높거나 공정 지연에 비해 제어기가 지나치게 공격적으로 설정되었을 가능성이 있습니다.

다만 밸브 Deadband 또는 Stiction으로 인해 발생하는 주기적인 진동도 있기 때문에 밸브 출력과 실제 개도 변화를 함께 확인해야 합니다.

PID 출력은 변하지만 밸브 개도가 거의 변하지 않는 경우

밸브의 Deadband, Stiction, 포지셔너 문제 또는 액추에이터 문제를 우선적으로 확인할 필요가 있습니다.

이 경우 PID 설정을 계속 변경하는 것보다 밸브의 실제 응답을 확인하는 것이 중요합니다.

밸브 개도는 정상적으로 움직이지만 공정값이 늦게 따라오는 경우

밸브보다는 공정 자체의 시간 지연이나 용량, 배관 체적, 열전달 특성 등을 검토해야 합니다.

예를 들어 온도 제어 시스템에서는 밸브 개도 변화와 온도 변화 사이에 상당한 시간 차이가 발생할 수 있습니다.

밸브가 특정 구간에서 지나치게 민감하게 반응하는 경우

밸브의 유량 특성과 실제 운전점이 일치하지 않을 가능성이 있습니다.

이 경우 밸브 특성과 Cv 선정, 운전 범위를 함께 검토해야 합니다.

PID 튜닝과 제어 밸브를 별도로 볼 수 없는 이유

PID 제어기는 수학적으로 조작량을 계산하지만 실제 공정에서는 계산된 출력이 밸브라는 물리적 장치를 거쳐야 합니다.

따라서 폐루프 제어 성능은 다음 요소의 조합으로 결정됩니다.

Controller + Positioner + Actuator + Valve + Process + Measurement

이 중 하나라도 예상보다 느리거나 비선형적인 특성을 가지면 PID 튜닝 결과가 달라질 수 있습니다.

특히 최근에는 디지털 포지셔너를 통해 밸브의 이동시간, 마찰, 이동 이력 등의 진단 정보를 확보할 수 있기 때문에 PID 튜닝과 밸브 진단을 별개의 작업으로만 취급할 필요가 없습니다.

[디지털 밸브 포지셔너 진단 기능 활용 방법]

포지셔너의 캘리브레이션 상태 역시 중요한 확인 대상입니다.

[포지셔너 캘리브레이션 절차와 오차 발생 원인]

현장 적용을 위한 점검 순서

제어 루프에 진동이나 응답 지연이 발생했을 때는 다음과 같은 순서로 접근하는 것이 효율적입니다.

1단계: 계측 신호 확인

PV와 SP가 정상적으로 측정되고 있는지 확인합니다.

2단계: PID 출력 확인

Controller Output이 공정 변화에 적절하게 반응하는지 확인합니다.

3단계: 밸브 실제 개도 확인

PID 출력과 실제 밸브 위치가 일치하는지 비교합니다.

4단계: 포지셔너 및 액추에이터 확인

입력 신호가 정상적으로 밸브 위치로 변환되는지 확인합니다.

5단계: 밸브 기계적 상태 확인

스템 마찰, 패킹, 시트, 액추에이터 등의 상태를 확인합니다.

6단계: 밸브 특성 및 Cv 검토

현재 운전 범위에서 밸브가 적절한 크기와 특성을 가지고 있는지 확인합니다.

7단계: PID 파라미터 조정

밸브와 계측 시스템에 이상이 없다는 것을 확인한 후 P, I, D 파라미터를 조정합니다.

이 순서를 적용하면 밸브의 기계적 문제를 PID 튜닝 문제로 오인하는 것을 줄일 수 있습니다.

기술적 관점에서 본 PID와 제어 밸브의 관계

PID 제어와 제어 밸브의 관계는 단순히 “PID가 밸브를 움직인다”는 수준으로 이해하기 어렵습니다.

PID는 오차를 계산하여 조작 신호를 생성하고, 포지셔너와 액추에이터는 이 신호를 밸브의 위치 변화로 변환합니다. 밸브는 다시 유량을 변화시키고, 유량 변화가 공정의 압력·온도·액위 등에 영향을 줍니다.

따라서 제어 성능을 개선하기 위해서는 컨트롤러의 파라미터뿐만 아니라 밸브의 Cv, 유량 특성, 정상 운전 개도, 응답 시간, Deadband, Stiction, 액추에이터 성능 및 포지셔너 상태를 함께 검토해야 합니다.

특히 현장에서 반복적인 진동이나 응답 지연이 발생할 경우 PID 값을 먼저 변경하기보다 공정 계측 → PID 출력 → 포지셔너 → 액추에이터 → 실제 밸브 개도의 순서로 신호 전달 과정을 확인하는 것이 원인 분석에 유리합니다.

결국 안정적인 PID 제어를 위해서는 좋은 제어 알고리즘뿐만 아니라 그 알고리즘의 명령을 실제 유량 변화로 정확하게 변환할 수 있는 제어 밸브의 선정과 유지관리도 함께 이루어져야 합니다.
