제어 밸브 응답 시간이 생산성에 미치는 영향

제어 밸브는 공정에서 요구되는 유량을 조절하는 최종 제어요소로서 Controller의 신호를 실제 유체 흐름의 변화로 변환합니다. 따라서 제어 밸브가 명령에 얼마나 빠르고 정확하게 반응하는지는 공정 제어의 안정성과 직접적인 관계가 있습니다.

제어 밸브의 응답 시간이 지나치게 길면 Controller가 새로운 제어명령을 전달한 뒤 실제 유량 변화가 늦게 나타날 수 있습니다. 반대로 밸브가 지나치게 빠르게 반응하면서 공정 자체의 동특성과 맞지 않는 경우에는 작은 제어신호 변화에도 밸브가 민감하게 움직이면서 진동이나 헌팅이 발생할 가능성이 있습니다.

따라서 제어 밸브의 응답 시간은 단순히 “빠를수록 좋은 성능”으로 판단해서는 안 됩니다. 공정의 동특성, 제어루프의 설정, 밸브의 마찰 및 액추에이터 특성을 함께 고려하여 적절한 응답 특성을 확보하는 것이 중요합니다.

제어 밸브의 응답 시간이란 무엇인가

제어 밸브의 응답 시간은 일반적으로 입력 신호가 변화한 이후 밸브가 목표 위치 또는 목표 상태에 도달하기까지 걸리는 시간을 의미합니다.

하지만 실제 현장에서는 하나의 숫자로 밸브 응답 특성을 모두 설명하기 어렵습니다.

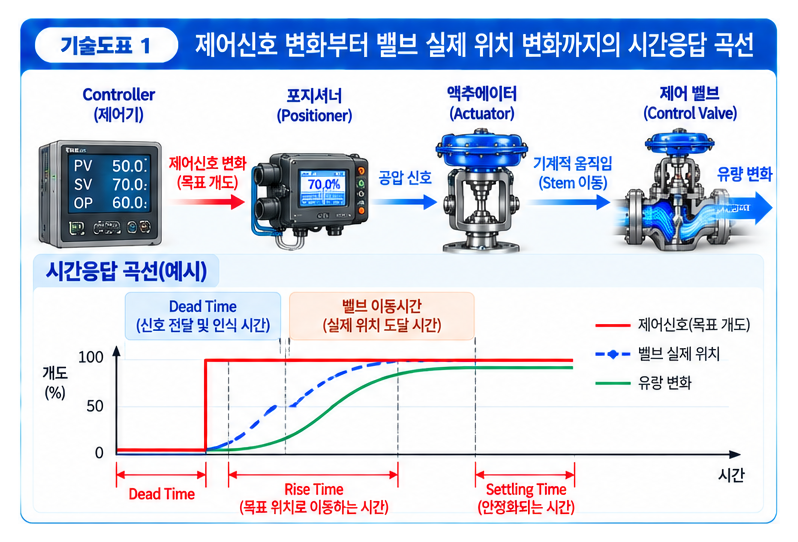

예를 들어 Controller에서 신호가 변화한 후 다음 과정이 순차적으로 발생합니다.

제어신호 변화 → 포지셔너 인식 → 액추에이터 작동 → Stem 이동 → 밸브 개도 변화 → 유량 변화

각 단계에 일정한 시간이 소요될 수 있습니다.

따라서 실제 공정에서 측정하는 응답 시간에는 밸브 자체뿐 아니라 포지셔너, 액추에이터, 공압배관 및 공정의 응답 특성까지 영향을 줄 수 있습니다.

밸브 응답을 구성하는 주요 요소

제어 밸브의 전체 응답 특성은 여러 요소의 합성으로 나타납니다.

요소	응답에 미치는 영향
Controller	제어명령 생성
신호 전달	입력신호 전달시간
Positioner	명령 신호 해석 및 위치 제어
Actuator	실제 밸브 이동을 위한 힘 제공
Stem 및 내부부품	기계적 이동 및 마찰
Valve	유량 변화 발생
Process	실제 공정변수 변화

따라서 밸브 응답이 느리다고 해서 항상 밸브 Body나 Trim 자체의 문제라고 판단해서는 안 됩니다.

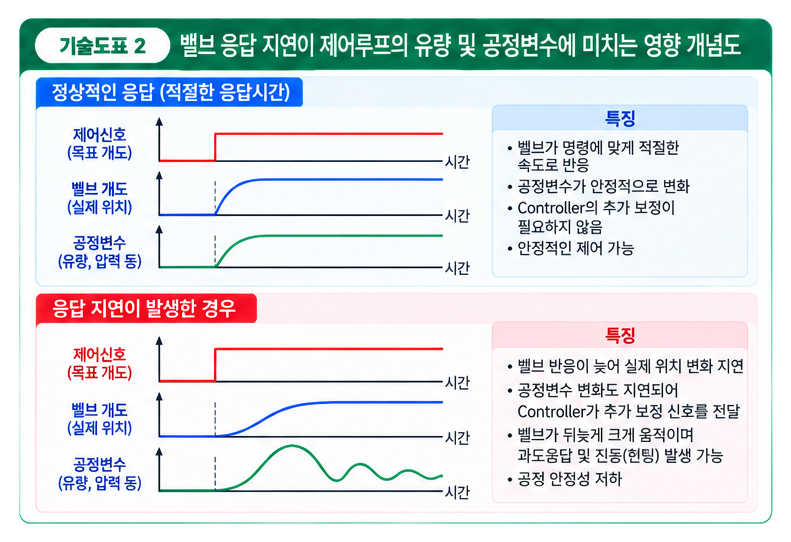

응답 시간이 긴 밸브에서 발생할 수 있는 문제

제어명령이 전달된 후 밸브가 늦게 움직이면 Controller는 실제 공정변수가 충분히 변화하지 않았다고 판단할 수 있습니다.

그 결과 Controller가 추가적인 제어명령을 계속 전달할 가능성이 있습니다.

이후 밸브가 뒤늦게 움직이면서 공정변수가 한꺼번에 변화하면 제어루프에서 과도한 조정이 발생할 수 있습니다.

개념적으로 다음과 같은 흐름이 나타날 수 있습니다.

제어신호 변화 → 밸브 반응 지연 → 공정변수 변화 지연 → Controller 추가 보정 → 밸브 급격한 이동 → 공정변수 과도응답

이러한 현상이 반복되면 공정 안정성이 떨어질 수 있습니다.

응답 지연과 Dead Time은 구분해야 합니다

제어 시스템에서 시간 지연을 분석할 때 응답 지연과 Dead Time을 구분할 필요가 있습니다.

Dead Time은 입력이 변화한 이후 출력에서 실제 변화가 나타나기까지의 지연시간을 의미합니다.

반면 밸브가 움직이기 시작한 이후 목표 위치에 도달하는 과정에도 일정한 시간이 필요합니다.

따라서 실제 제어루프의 시간 특성은 다음과 같이 나누어 볼 수 있습니다.

Dead Time + 밸브 이동시간 + 공정 응답시간

이 세 가지를 구분하지 않고 단순히 “밸브 응답이 느리다”고 판단하면 정확한 원인을 찾기 어렵습니다.

제어 밸브의 이동시간에 영향을 주는 요소

밸브의 이동시간은 다음과 같은 요소에 의해 달라질 수 있습니다.

• 액추에이터 크기
• 공급 공기압
• 공압배관 크기
• 포지셔너 설정
• 솔레노이드 밸브
• 밸브의 Stroke
• Stem 마찰
• Packing 압축력
• 밸브 내부 차압
• 액추에이터 스프링
• Fail Action
• 제어신호 변화량

특히 공압식 액추에이터에서는 공급공기의 유량과 배관구경이 실제 응답속도에 영향을 줄 수 있습니다.

액추에이터 크기가 응답속도에 미치는 영향

액추에이터는 밸브를 움직이는 데 필요한 힘과 토크를 제공합니다.

필요 이상으로 큰 액추에이터를 사용하면 충분한 작동력을 확보할 수 있지만, 시스템 구성에 따라 응답속도가 달라질 수 있습니다.

반대로 지나치게 작은 액추에이터는 필요한 차압에서 밸브를 안정적으로 이동시키지 못할 가능성이 있습니다.

따라서 액추에이터 선정에서는 단순히 “큰 것이 안전하다”고 접근하기보다 다음 요소를 함께 검토해야 합니다.

항목	검토 내용
밸브 요구 토크	실제 작동에 필요한 힘
공급압력	액추에이터 구동조건
Stroke	필요한 이동거리
작동시간	공정 요구사항
안전계수	운전조건 변동 고려
Fail Position	비상상태에서의 위치

공압 배관이 응답속도에 영향을 미치는 이유

공압식 제어 밸브에서는 Controller가 아무리 빠르게 명령을 전달해도 액추에이터에 필요한 공기가 충분한 속도로 공급되지 않으면 실제 밸브 이동이 늦어질 수 있습니다.

특히 장거리의 작은 직경 튜브를 사용하거나 여러 장치가 동일한 공압 공급계통을 공유하면 압력 및 유량 조건이 달라질 수 있습니다.

따라서 응답시간 문제가 발생하면 밸브만 교체하기 전에 다음 사항을 확인하는 것이 필요합니다.

Instrument Air Pressure → Tubing Size → Tubing Length → Restriction → Positioner → Actuator

Positioner의 설정도 응답속도에 영향을 줍니다

스마트 포지셔너는 목표 위치와 실제 위치의 차이를 줄이기 위해 액추에이터를 제어합니다.

포지셔너의 설정이 지나치게 보수적이면 밸브가 목표 위치에 도달하는 시간이 길어질 수 있습니다.

반대로 지나치게 민감하게 설정하면 작은 입력변화에도 밸브가 반복적으로 움직이거나 오버슈트가 발생할 수 있습니다.

따라서 포지셔너는 단순히 빠르게 설정하는 것이 아니라 밸브와 공정의 특성에 맞춰 조정해야 합니다.

포지셔너의 캘리브레이션과 오차 원인은 [포지셔너 캘리브레이션 절차와 오차 발생 원인]과 연결할 수 있습니다.

밸브 스템 마찰이 응답을 늦추는 원인

제어 밸브의 응답성능에서 Stem과 Packing 사이의 마찰은 중요한 요소입니다.

마찰력이 증가하면 액추에이터가 충분한 힘을 공급하더라도 Stem이 즉시 움직이지 않을 수 있습니다.

이후 작동력이 마찰력을 초과하는 순간 Stem이 갑자기 이동하면 Stick-Slip과 같은 불안정한 움직임이 나타날 수 있습니다.

[밸브 스템 마찰력이 제어 안정성에 미치는 영향]

특히 다음과 같은 경우에는 마찰 변화를 확인할 필요가 있습니다.

• Packing을 과도하게 조인 경우
• 장기간 운전한 밸브
• 고온 운전 후 마찰 특성이 변한 경우
• Stem 표면이 손상된 경우
• Packing 노후화가 발생한 경우

응답속도와 밸브 Deadband

Deadband는 입력신호가 일정 범위 내에서 변해도 밸브의 실제 움직임이 발생하지 않는 구간을 의미할 수 있습니다.

예를 들어 Controller의 신호가 조금씩 변하고 있는데도 밸브가 움직이지 않다가 어느 순간 갑자기 움직인다면 Deadband나 마찰의 영향을 의심할 수 있습니다.

이러한 현상은 작은 공정변화를 안정적으로 제어해야 하는 시스템에서 특히 문제가 될 수 있습니다.

Deadband와 제어성능의 관계는 [밸브 데드밴드가 공정 제어에 미치는 영향]에서 별도로 분석할 수 있습니다.

빠른 밸브가 항상 좋은 것은 아닌 이유

제어 밸브는 공정의 동특성과 함께 움직여야 합니다.

예를 들어 매우 느린 공정에서는 밸브가 지나치게 빠르게 움직일 경우 작은 Controller 출력 변화가 큰 유량 변화를 발생시킬 수 있습니다.

이때 Controller와 밸브가 서로 빠르게 보정하면서 헌팅이 발생할 가능성이 있습니다.

반대로 빠르게 변화하는 공정에서는 지나치게 느린 밸브가 제어루프의 응답을 제한할 수 있습니다.

따라서 밸브의 적절한 응답속도는 공정의 시간상수와 제어주기 등을 고려해 결정해야 합니다.

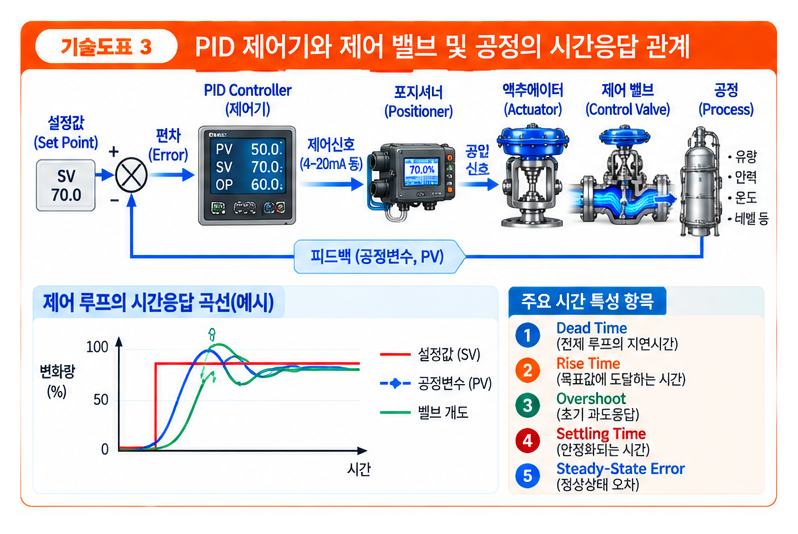

밸브 응답과 PID 제어의 관계

PID Controller는 오차를 기준으로 제어출력을 계산합니다.

제어 밸브는 이 출력값을 실제 유량 변화로 변환합니다.

따라서 밸브의 응답특성이 변하면 PID 제어의 실제 결과도 달라질 수 있습니다.

개념적으로 다음과 같습니다.

Set Point → PID Controller → Control Signal → Valve → Flow → Process Variable → Feedback

밸브가 빠르게 움직이지 못하면 Controller에서 계산된 출력이 공정에 늦게 반영됩니다.

이러한 지연은 PID 파라미터를 조정할 때 고려해야 할 요소가 됩니다.

PID와 제어 밸브의 상관관계는 [PID 제어와 제어 밸브의 상관관계 분석]에서 이어서 확인할 수 있습니다.

밸브 응답시간과 생산성

밸브 응답시간이 공정 생산성에 미치는 영향은 공정의 특성에 따라 달라집니다.

연속공정에서는 밸브의 응답이 늦어지면서 공정변수가 설정값에서 벗어난 상태가 지속될 수 있습니다.

반복적인 Batch 공정에서는 밸브가 목표 유량에 도달하는 시간이 전체 Batch 시간에 영향을 줄 수 있습니다.

예를 들어 충전, 가열, 냉각, 혼합 및 배출 공정에서 유량을 조절하는 밸브의 응답시간이 일정하지 않으면 각 공정단계의 종료시점도 변동할 수 있습니다.

생산성보다 먼저 고려해야 할 것은 공정 안정성입니다

밸브 응답시간을 줄이면 생산성이 향상될 가능성이 있지만, 단순히 응답시간을 최소화하는 것이 항상 바람직한 것은 아닙니다.

지나치게 빠른 밸브는 공정변수를 급격하게 변화시키거나 압력충격을 유발할 수 있습니다.

특히 액체 배관에서 밸브를 매우 빠르게 폐쇄하면 워터해머가 발생할 가능성이 있습니다.

워터해머와 체크밸브 선정에 관한 내용은 [워터해머 발생 원인과 체크 밸브 선정 기준]에서 별도로 다룰 수 있습니다.

응답시간이 불규칙한 경우가 더 위험할 수 있습니다

일정한 응답시간 자체보다 운전할 때마다 응답속도가 달라지는 현상이 제어 측면에서 더 큰 문제가 될 수 있습니다.

예를 들어 동일한 20% 개도 변화에 대해 한 번은 1초, 다른 경우에는 4초가 걸린다면 Controller가 동일한 모델로 공정을 제어하기 어려워집니다.

이러한 변동은 다음과 같은 원인에서 발생할 수 있습니다.

• 공급공기압 변화
• Packing 마찰 변화
• 액추에이터 문제
• 포지셔너 이상
• 밸브 차압 변화
• 공정조건 변화

따라서 응답시간은 평균값뿐 아니라 반복성과 변동폭도 함께 확인하는 것이 좋습니다.

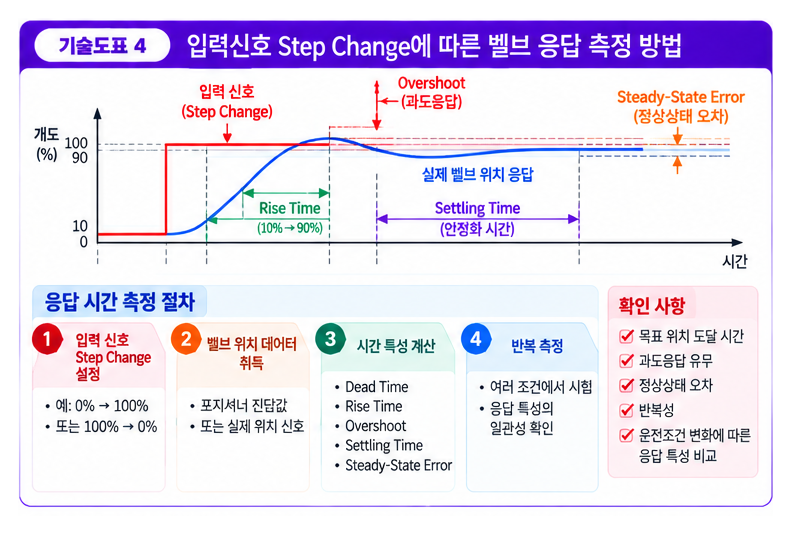

응답시간 시험은 어떻게 구성하는가

제어 밸브의 응답특성을 확인할 때는 일정한 조건에서 입력신호를 변화시키고 실제 밸브 위치가 어떻게 변화하는지 기록할 수 있습니다.

일반적인 시험 흐름은 다음과 같습니다.

초기 안정화 → 입력신호 변화 → 실제 위치 기록 → 목표 위치 도달시간 측정 → Overshoot 확인 → 안정화시간 측정

예를 들어 30%에서 50%로 입력신호를 변화시켰을 때 다음 정보를 기록할 수 있습니다.

측정항목	의미
Dead Time	실제 움직임이 시작되기 전 지연
Rise Time	목표 범위까지 도달하는 시간
Overshoot	목표값을 초과하는 정도
Settling Time	안정된 위치에 도달하는 시간
Steady-State Error	최종 위치 편차
Repeatability	동일 조건에서의 반복성

이러한 데이터는 밸브의 동적 특성을 정량적으로 비교하는 데 도움이 됩니다.

이해를 돕기 위한 예시 데이터

다음은 특정 제조사의 실제 밸브 데이터가 아닌 응답특성 분석 방법을 설명하기 위한 예시입니다.

시험	입력 변화	실제 위치 도달시간	Overshoot	비고
1회	30 → 50%	1.8초	1.2%	정상
2회	30 → 50%	2.0초	1.5%	정상
3회	30 → 50%	3.4초	3.1%	변화 관찰
4회	30 → 50%	3.6초	3.4%	추가 점검 필요

이처럼 동일한 조건에서 응답시간이 지속적으로 증가한다면 밸브의 마찰, 공압계통 또는 포지셔너 상태를 확인할 필요가 있습니다.

응답시간 증가 시 원인을 찾는 방법

밸브 응답이 느려졌다면 다음과 같은 순서로 원인을 분리하는 것이 효율적입니다.

1. Controller 출력 확인

실제 제어신호가 정상적으로 변화하는지 확인합니다.

2. Positioner 입력 확인

포지셔너가 Controller의 명령을 정확하게 인식하는지 확인합니다.

3. Supply Air 확인

공급압력과 공기 유량이 정상인지 확인합니다.

4. Actuator 확인

액추에이터의 작동 상태와 Stroke를 확인합니다.

5. Valve Stem 확인

마찰 및 기계적인 저항 증가 여부를 확인합니다.

6. 실제 밸브 위치 확인

Position Feedback과 실제 밸브 위치가 일치하는지 확인합니다.

7. 공정조건 확인

밸브 전후 차압과 유체조건이 과거와 동일한지 확인합니다.

응답시간과 밸브 크기의 관계

밸브 크기가 커지면 필요한 액추에이터 크기도 커지는 경우가 많습니다.

하지만 밸브 크기 자체만으로 응답시간을 결정할 수는 없습니다.

액추에이터의 구조와 공급공기량, 포지셔너, 공압배관 및 밸브의 마찰조건이 함께 작용하기 때문입니다.

따라서 대형 밸브의 응답시간을 평가할 때는 밸브의 공칭경만 확인해서는 충분하지 않습니다.

응답시간과 Rangeability

제어 밸브의 응답특성은 유량 제어 범위와도 연결됩니다.

밸브가 특정 개도에서 지나치게 민감하게 반응하면 작은 신호변화에도 유량이 크게 변할 수 있습니다.

반대로 낮은 개도에서 밸브가 제대로 반응하지 않으면 작은 유량을 안정적으로 제어하기 어려울 수 있습니다.

따라서 응답시간과 함께 밸브의 유량 특성 및 Rangeability도 검토해야 합니다.

관련 내용은 [Rangeability가 제어 밸브 성능을 결정하는 이유]와 연결할 수 있습니다.

응답시간과 밸브 특성곡선

Linear, Quick Opening, Equal Percentage 등 밸브의 유량 특성은 개도 변화와 유량 변화의 관계를 결정합니다.

따라서 동일한 이동시간을 가진 밸브라도 유량 특성이 다르면 실제 공정의 응답은 달라질 수 있습니다.

예를 들어 동일하게 10%의 개도 변화가 발생하더라도 밸브 특성곡선에 따라 실제 유량 변화량이 달라질 수 있습니다.

따라서 공정의 응답성을 평가할 때는 기계적인 밸브 이동시간과 실제 유량 응답시간을 구분해야 합니다.

기계적 응답과 공정 응답은 다릅니다

이 부분은 제어 밸브의 성능을 평가할 때 특히 중요합니다.

밸브가 1초 만에 목표 위치에 도달하더라도 실제 유량이 안정되는 데 10초가 걸릴 수 있습니다.

반대로 밸브의 이동시간이 조금 길더라도 공정 자체가 매우 빠르게 안정된다면 전체 제어성능에 미치는 영향이 제한적일 수 있습니다.

따라서 다음 세 가지를 구분해서 분석해야 합니다.

밸브 이동시간 → 유량 응답시간 → 공정변수 응답시간

이 세 가지를 하나의 “응답시간”으로 취급하면 원인 분석이 어려워집니다.

생산성 손실을 분석할 때 확인해야 할 데이터

제어 밸브의 응답시간이 생산성에 영향을 주는지 확인하려면 단순히 밸브의 이동시간만 측정해서는 부족합니다.

다음 데이터를 함께 수집하면 보다 정확한 분석이 가능합니다.

데이터	분석 목적
밸브 입력신호	제어명령 확인
실제 밸브 위치	기계적 응답 확인
유량	실제 공정 출력 확인
압력	공정조건 확인
온도	공정상태 확인
생산량	생산성 변화 확인
Batch 시간	공정시간 변화 확인
알람 기록	이상상태 확인

이 데이터를 시간축으로 비교하면 밸브 응답 변화와 실제 생산량 또는 공정시간 사이의 관계를 분석할 수 있습니다.

응답시간 관리에서 주의할 점

밸브 응답을 무조건 빠르게 만드는 경우

공정의 동특성과 맞지 않는 빠른 응답은 헌팅이나 과도응답을 유발할 수 있습니다.

밸브만 점검하는 경우

공압계통과 포지셔너, Controller 설정도 함께 확인해야 합니다.

평균 응답시간만 보는 경우

응답시간의 변동폭과 반복성도 확인해야 합니다.

기계적 응답과 공정 응답을 동일하게 보는 경우

밸브 이동이 끝난 뒤에도 유량과 공정변수가 안정되는 데 시간이 필요할 수 있습니다.

실제 운전조건과 다른 상태에서 시험하는 경우

밸브 차압과 유체조건이 실제 운전과 다르면 시험결과의 적용성이 떨어질 수 있습니다.

제어 밸브 응답성능을 개선하는 실무 접근

응답시간 문제가 확인되었다고 해서 바로 밸브나 액추에이터를 교체하는 것은 효율적이지 않을 수 있습니다.

다음과 같이 단계적으로 접근할 수 있습니다.

1. 실제 응답시간을 측정합니다.

입력신호와 실제 위치를 동시에 기록합니다.

2. Dead Time과 이동시간을 분리합니다.

제어시스템 지연인지 밸브 자체의 지연인지 구분합니다.

3. 공압조건을 확인합니다.

공급압력, 배관구경 및 제한요소를 확인합니다.

4. 포지셔너 상태를 확인합니다.

캘리브레이션 및 설정상태를 점검합니다.

5. 밸브 마찰을 확인합니다.

Stem과 Packing의 상태를 확인합니다.

6. 공정조건을 비교합니다.

밸브 전후 차압과 유량이 과거와 달라졌는지 확인합니다.

7. 필요하면 제어 파라미터를 재검토합니다.

밸브 자체의 문제가 아니라 Controller와 공정의 동특성 불일치인지 확인합니다.

제어 밸브 응답시간 체크리스트

검토항목	확인
입력신호 정상 여부	□
Positioner 입력 확인	□
실제 밸브 위치 확인	□
Dead Time 측정	□
이동시간 측정	□
Settling Time 확인	□
Overshoot 확인	□
응답 반복성 확인	□
공급공기압 확인	□
공압배관 상태 확인	□
액추에이터 상태 확인	□
Stem 마찰 확인	□
Packing 상태 확인	□
밸브 전후 차압 확인	□
공정 응답시간 확인	□
PID 설정 검토	□

결론

제어 밸브의 응답 시간은 공정 자동화 시스템의 성능을 결정하는 중요한 요소이지만, 단순히 짧을수록 좋은 것은 아닙니다.

실제 응답은 Controller의 출력부터 포지셔너, 액추에이터, Stem, 밸브 내부의 움직임을 거쳐 최종적으로 유량과 공정변수가 변화하는 과정에서 결정됩니다.

따라서 밸브의 응답시간을 평가할 때는 Dead Time, 실제 이동시간, Settling Time, Overshoot 및 반복성을 구분하고, 기계적 응답과 실제 공정 응답을 별도로 분석해야 합니다.

특히 응답시간이 지속적으로 증가하거나 동일한 명령에 대한 응답시간의 편차가 커지는 경우에는 공급공기압, 포지셔너, 액추에이터, Stem 마찰 및 Packing 상태를 순차적으로 확인하는 것이 효과적입니다.

또한 빠른 밸브가 항상 안정적인 제어를 의미하는 것은 아닙니다. 공정의 동특성보다 지나치게 빠른 밸브는 헌팅이나 과도응답을 유발할 수 있으며, 액체 배관에서는 급격한 밸브 동작으로 압력충격이 발생할 가능성도 있습니다.

결국 제어 밸브의 적절한 응답 특성은 밸브의 기계적 성능만으로 결정되는 것이 아니라 Controller, Positioner, Actuator, Valve 및 Process가 하나의 제어루프를 구성했을 때 안정적으로 작동할 수 있는 수준으로 결정되어야 합니다.

이를 기반으로 응답시간을 관리하면 단순한 밸브 고장 진단을 넘어 공정 변동을 줄이고 생산 과정에서 발생하는 불필요한 대기시간과 운전 편차를 파악하는 데도 활용할 수 있습니다.
