산업용 밸브 성능 시험 데이터 해석 방법
산업용 밸브의 성능을 평가할 때 시험성적서에 기록된 합격 또는 불합격 결과만 확인하는 것으로는 충분하지 않습니다. 실제 기술 검토에서는 시험 압력, 유지 시간, 압력 변화, 누설량, 시험 방향, 시험 매체, 온도 조건 등을 함께 살펴봐야 밸브가 어떤 조건에서 어떤 성능을 보였는지 판단할 수 있습니다.
특히 동일한 밸브라도 압력 시험, Seat Leakage 시험, 작동 시험, Shell Test 등 시험 목적에 따라 확인해야 하는 데이터가 다릅니다. 따라서 밸브 시험 데이터를 제대로 해석하려면 먼저 시험의 목적과 압력 경계를 구분하는 것이 필요합니다.

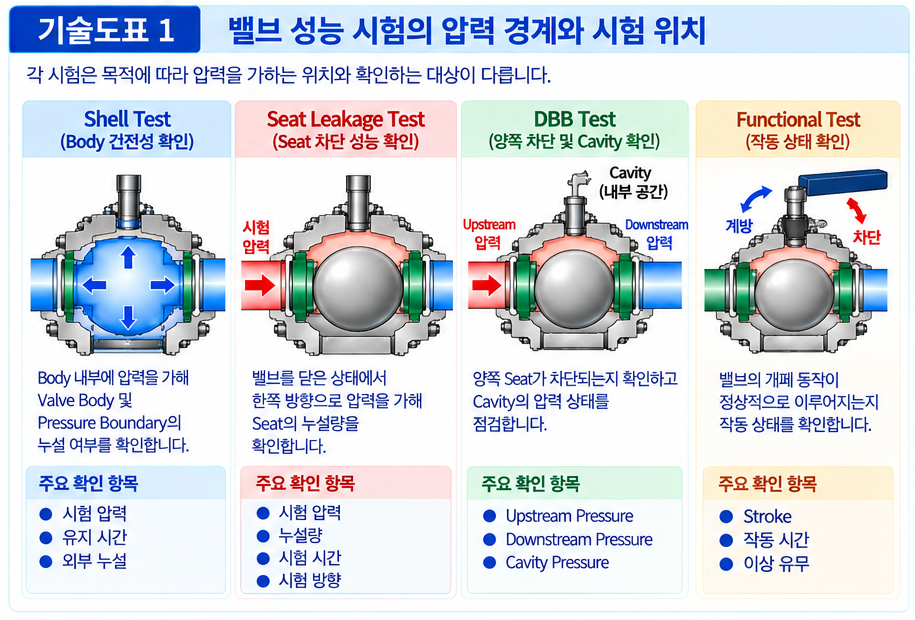

밸브 성능 시험에서 확인하는 데이터
산업용 밸브 시험에는 여러 종류가 있으며 각 시험은 서로 다른 성능을 검증합니다.
| 시험 항목 | 주요 목적 | 핵심 데이터 |
|---|---|---|
| Shell Test | Valve Body 및 Pressure Boundary의 건전성 확인 | 시험 압력, 유지 시간, 외부 누설 |
| Seat Leakage Test | 밸브 폐쇄 시 Seat 차단 성능 확인 | 시험 압력, 누설량, 시험 시간 |
| Low Pressure Gas Test | 저압 조건에서의 Seat 차단 성능 확인 | 시험 압력, 누설량 |
| High Pressure Gas Test | 고압 기체 조건에서 차단 성능 확인 | 시험 압력, 누설량 |
| Functional Test | 밸브의 개폐 및 작동 상태 확인 | Stroke, 작동 시간, 이상 유무 |
| DBB Test | 양쪽 차단과 Cavity 상태 확인 | Upstream, Downstream, Cavity Pressure |
시험 결과를 해석할 때는 이들을 하나의 “성능시험”으로 묶지 않고 각각의 목적에 맞게 분석해야 합니다.
시험 압력은 무엇을 의미하는가
시험성적서에서 가장 먼저 확인하는 값이 시험 압력입니다.
그러나 시험 압력이 높다고 해서 해당 시험이 무조건 더 엄격하다고 판단해서는 안 됩니다.
시험 압력은 무엇을 검증하기 위해 어느 압력 경계에 적용했는지가 중요하기 때문입니다.
예를 들어 Shell Test에서는 Valve Body와 Pressure Boundary의 건전성을 확인하기 위해 Body 내부에 시험 압력을 가합니다.
반면 Seat Leakage Test에서는 밸브가 닫힌 상태에서 Seat를 기준으로 압력을 형성하고 반대쪽에서 누설 여부를 확인합니다.
따라서 동일하게 “100 bar 시험”이라고 기록되어 있더라도 시험 목적과 압력 작용 위치가 다르면 의미가 달라집니다.

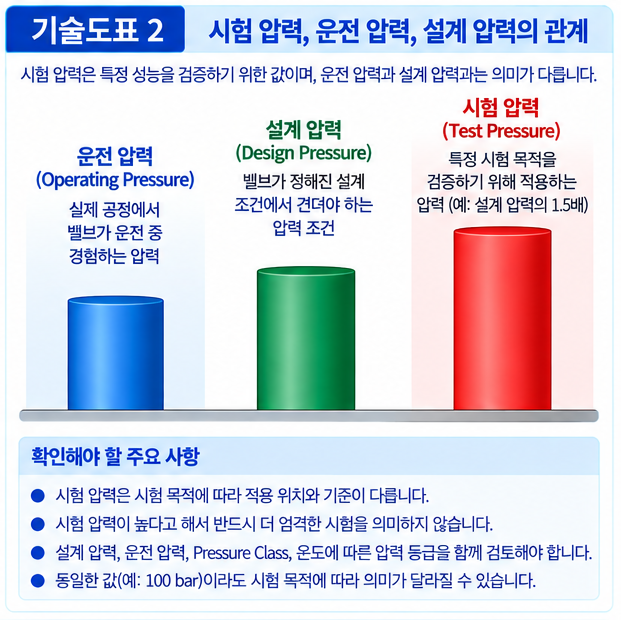

시험 압력과 설계 압력을 혼동하면 안 되는 이유
설계 압력과 시험 압력은 동일한 개념이 아닙니다.
설계 압력
밸브가 정해진 설계 조건에서 견뎌야 하는 압력 조건입니다.
운전 압력
실제 공정에서 밸브가 운전 중 경험하는 압력입니다.
시험 압력
특정 시험 목적을 검증하기 위해 정해진 절차에 따라 적용하는 압력입니다.
따라서 시험성적서에 표시된 시험 압력만 보고 실제 운전 가능 압력을 판단해서는 안 됩니다.
실제 적용에서는 Pressure Class, 재질, 온도에 따른 Pressure-Temperature Rating과 프로젝트 설계조건을 함께 검토해야 합니다.
[배관 압력 등급(Class 150·300·600)의 차이점]

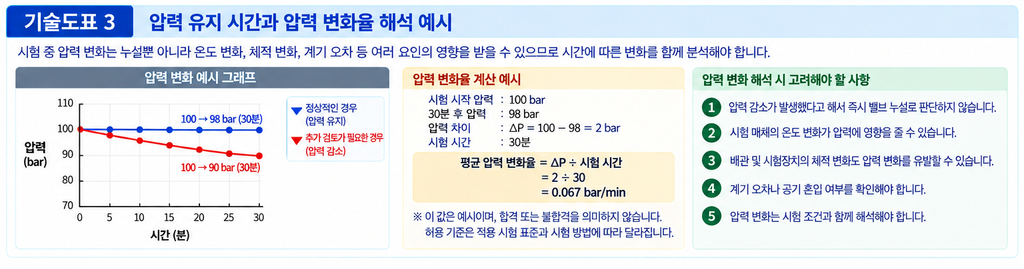

압력 유지 시간은 왜 중요한가
시험성적서에는 시험 압력뿐 아니라 일정한 압력을 유지한 시간이 기록되는 경우가 많습니다.
이는 시험 중 압력 변화나 누설 상태를 관찰하기 위한 조건입니다.
압력 변화율을 확인하는 방법
시험 데이터를 단순히 시작값과 종료값으로만 비교하기보다 시간에 따른 변화율을 계산하면 보다 객관적인 분석이 가능합니다.
예를 들어 시험 시작 압력이 100 bar이고 30분 후 98 bar라면 단순 압력 차이는 다음과 같습니다.
ΔP = 100 – 98 = 2 bar
평균 압력 변화율은 다음과 같이 계산할 수 있습니다.
압력 변화율 = ΔP ÷ 시험 시간
따라서 30분 동안 2 bar가 감소했다면 평균 변화율은 약 0.067 bar/min입니다.
다만 이 값 자체가 합격 또는 불합격을 의미하는 것은 아닙니다.
허용 기준은 적용 시험 표준과 시험 방법에 따라 별도로 판단해야 합니다.
Seat Leakage 시험 데이터는 어떻게 봐야 하는가
Seat Leakage 시험에서는 압력 변화보다 실제 누설량 또는 누설 상태가 핵심 데이터가 되는 경우가 많습니다.
시험성적서에서 다음 항목을 확인하는 것이 좋습니다.
| 확인 항목 | 의미 |
|---|---|
| 시험 압력 | Seat에 적용한 압력 |
| 시험 방향 | 어느 방향에서 압력을 가했는지 |
| 시험 시간 | 누설량을 관찰한 시간 |
| 시험 매체 | 액체 또는 기체 |
| 누설량 | 실제 측정된 Leakage |
| 허용 기준 | 해당 시험의 합격 기준 |
| 실제 판정 | 기준 대비 결과 |
특히 시험 방향을 반드시 확인해야 합니다.
양방향 차단이 필요한 밸브라면 한 방향에서 실시한 결과만으로 양방향 차단 성능을 모두 설명할 수 없는 경우가 있기 때문입니다.
누설량과 압력 감소를 같은 데이터로 보면 안 된다
Seat Leakage 시험에서는 누설량을 직접 측정하는 방법과 시험 공간의 압력 변화를 관찰하는 방법이 사용될 수 있습니다.
이 두 데이터를 같은 의미로 해석하면 안 됩니다.
예를 들어 기체 시험에서는 누설량을 기포 수, 체적 또는 유량 등 특정 방식으로 평가할 수 있습니다.
반면 압력 감소를 측정하는 시험에서는 시험 공간의 체적과 온도 변화 등이 결과에 영향을 줄 수 있습니다.
따라서 시험성적서에 “압력이 떨어졌다”는 사실만으로 허용 누설량을 초과했다고 판단하는 것은 적절하지 않습니다.
시험 매체가 결과에 미치는 영향
시험 매체는 밸브 시험 결과를 해석할 때 중요한 변수입니다.
대표적으로 액체와 기체는 물리적 특성이 다르기 때문에 동일한 밸브라도 시험 결과의 형태가 달라질 수 있습니다.
| 구분 | 액체 시험 | 기체 시험 |
|---|---|---|
| 압축성 | 매우 낮음 | 상대적으로 높음 |
| 압력 변화 해석 | 비교적 직접적 | 온도 및 압축 영향 고려 |
| 누설 확인 | 누설량 또는 압력 변화 | 기포·유량·압력 변화 등 |
| 온도 영향 | 조건에 따라 존재 | 상대적으로 크게 나타날 수 있음 |
| 주요 주의점 | 잔류 공기, 온도 변화 | 온도, 압축성, 계측 조건 |
따라서 시험성적서에서 시험 매체를 확인하지 않고 수치만 비교하면 잘못된 결론을 내릴 수 있습니다.
온도가 시험 데이터에 미치는 영향
압력 시험에서는 온도 변화도 함께 기록하는 것이 좋습니다.
특히 기체가 포함된 시험에서는 온도 변화가 압력 변화에 영향을 줄 수 있습니다.
이 때문에 시험 도중 압력이 변했다면 다음 항목을 함께 확인해야 합니다.
- 시험 매체의 온도
- 주변 온도
- 시험 시작 및 종료 온도
- 시험장치의 열적 안정화 상태
- 압력계의 설치 위치
예를 들어 시험 시작 시 20℃였던 시험 매체가 시험 중 25℃로 변화했다면 압력 변화가 밸브 누설만으로 발생했다고 단정하기 어렵습니다.
따라서 정확한 데이터 해석을 위해서는 압력과 온도를 함께 기록하는 것이 중요합니다.
시험 데이터에서 압력계 위치도 확인해야 한다
같은 시험 시스템에서도 Pressure Gauge가 어디에 설치되어 있는지에 따라 측정값이 달라질 수 있습니다.
특히 대형 밸브나 긴 시험 배관에서는 밸브와 압력계 사이의 거리가 존재하기 때문에 시험 압력의 전달 상태를 고려해야 합니다.
시험성적서를 검토할 때는 가능하면 다음을 확인하는 것이 좋습니다.
Pressure Gauge 위치
밸브 바로 앞인지 시험 배관의 다른 위치인지 확인합니다.
Gauge Range
압력계의 측정 범위가 시험 압력에 적절한지 확인합니다.
Calibration Status
시험 당시 압력계가 유효한 교정 상태였는지 확인합니다.
Resolution
압력 변화를 판독할 수 있을 정도의 분해능을 갖는지 확인합니다.
계측기의 정확도가 충분하지 않으면 작은 압력 변화의 의미를 과도하게 해석할 수 있습니다.
시험 데이터에서 반드시 확인해야 하는 시험 방향
Valve 시험에서는 압력을 어느 방향에서 적용했는지가 중요합니다.
예를 들어 다음과 같은 방향이 있을 수 있습니다.
Upstream → Downstream
상류 측에서 압력을 적용합니다.
Downstream → Upstream
반대 방향에서 압력을 적용합니다.
Cavity → Seat
DBB 구조 등에서는 Cavity 측 압력 조건을 별도로 검토할 수 있습니다.
따라서 시험성적서에 단순히 “Seat Test PASS”라고 표시되어 있다면 실제 시험 방향과 조건을 추가로 확인하는 것이 좋습니다.
DBB 밸브 시험 데이터는 세 압력을 함께 봐야 한다
DBB 밸브에서는 일반적인 Seat Leakage 데이터보다 더 많은 압력 정보를 확인해야 합니다.
기본적으로 다음 세 가지 압력을 구분할 수 있습니다.
Upstream Pressure
상류 측 압력입니다.
Downstream Pressure
하류 측 압력입니다.
Cavity Pressure
두 Seat 사이에 형성된 내부 압력입니다.
예를 들어 다음과 같이 데이터를 기록할 수 있습니다.
| 시간 | Upstream | Downstream | Cavity |
|---|---|---|---|
| 0분 | 50 bar | 0 bar | 0.5 bar |
| 5분 | 50 bar | 0 bar | 0.3 bar |
| 10분 | 50 bar | 0 bar | 0.2 bar |
| 15분 | 50 bar | 0 bar | 0.2 bar |
이런 형태라면 Cavity Pressure가 감소한 후 안정화되는 것을 확인할 수 있습니다.
반대로 Cavity Pressure가 계속 상승한다면 Seat Leakage나 Cavity Pressure 관련 구조를 추가로 검토할 필요가 있습니다.
[DBB 밸브의 Cavity Leakage를 확인하는 방법]
시험 결과를 PASS 하나로 판단하면 안 되는 이유
시험성적서에 PASS라고 표시되어 있어도 기술 검토에서는 실제 시험 조건을 확인할 필요가 있습니다.
다음과 같은 차이가 있기 때문입니다.
PASS
→ 정해진 시험 기준을 만족했다는 의미입니다.
운전 조건 적합성
→ 실제 공정의 압력, 온도, 유체 및 작동 조건에서도 요구 성능을 충족하는지에 대한 별도의 검토가 필요합니다.
즉 시험 합격과 현장 적용 적합성은 동일한 개념이 아닙니다.
예를 들어 밸브가 특정 온도와 압력 조건에서 시험을 통과했더라도 실제 공정의 온도, 유체 특성, 작동 빈도 등이 다르다면 별도의 설계 검토가 필요할 수 있습니다.
시험 데이터에서 이상 패턴을 찾는 방법
시험성적서를 검토할 때는 단순히 기준값을 확인하는 것 외에도 이상 패턴을 찾아보는 것이 좋습니다.
예를 들어 다음과 같은 패턴은 추가 검토 대상이 될 수 있습니다.
| 이상 패턴 | 가능한 검토 방향 |
|---|---|
| 압력이 지속적으로 감소 | 누설, 온도 변화, 시험장치 영향 |
| 압력이 갑자기 감소 | 연결부 또는 계측 문제 |
| 압력이 반복적으로 상승·하강 | 온도 또는 시험장치 영향 |
| Cavity Pressure 지속 상승 | Seat Leakage 또는 Cavity 압력 영향 |
| 한 방향만 누설 증가 | Seat 방향성 검토 |
| 작동 시간이 반복적으로 증가 | Actuator 또는 마찰 조건 검토 |
| Stroke가 일정하지 않음 | Positioner, Actuator, Stem 검토 |
여기서 표의 원인은 가능한 조사 방향이지 시험 데이터만으로 확정할 수 있는 진단 결과는 아닙니다.
밸브 작동 시험 데이터 해석
성능 시험은 압력과 누설 시험에만 한정되지 않습니다.
Actuator가 설치된 자동밸브에서는 개폐 시간과 Stroke, Position Feedback 등을 함께 확인할 수 있습니다.
예를 들어 다음과 같은 데이터가 있다면 작동 특성을 비교할 수 있습니다.
| 시험 횟수 | Open Time | Close Time | Stroke |
|---|---|---|---|
| 1회 | 8.2 s | 7.9 s | 100% |
| 2회 | 8.3 s | 8.0 s | 100% |
| 3회 | 8.4 s | 8.1 s | 100% |
반복 시험에서 값이 크게 달라진다면 Actuator 공급 압력, Stem Friction, Positioner 설정 등을 확인할 필요가 있습니다.
특히 제어밸브에서는 단순히 “열리고 닫힌다”는 결과보다 반복성(Repeatability)과 응답 특성을 확인하는 것이 중요합니다.
시험성적서를 검토할 때의 실무 순서
실제 문서를 검토할 때는 다음 순서로 접근하면 효율적입니다.
1. 밸브 식별정보 확인
Tag Number, Size, Class, Serial Number를 확인합니다.
2. 적용 시험 기준 확인
어떤 규격과 구매 사양을 기준으로 시험했는지 확인합니다.
3. 시험 목적 확인
Shell, Seat, Functional, DBB 등 각각의 시험 목적을 구분합니다.
4. 시험 조건 확인
압력, 온도, 시험 매체 및 시험 방향을 확인합니다.
5. 측정값 확인
실제 측정값과 허용 기준을 비교합니다.
6. 시간에 따른 변화 확인
시험 시작과 종료 값뿐 아니라 중간 데이터가 있는 경우 변화 패턴을 확인합니다.
7. 이상 패턴 확인
갑작스러운 압력 변화나 반복적인 편차가 있는지 확인합니다.
8. 최종 판정 확인
PASS 또는 FAIL 결과를 확인하되 실제 측정값과 함께 검토합니다.
시험 데이터 비교에서 주의해야 할 점
서로 다른 밸브의 시험 데이터를 비교할 때는 동일한 조건인지 먼저 확인해야 합니다.
다음 조건이 다르면 단순 수치 비교가 적절하지 않을 수 있습니다.
- Valve Size
- Pressure Class
- Seat Material
- 시험 매체
- 시험 압력
- 시험 온도
- 시험 시간
- 시험 방향
- 시험 방법
- 적용 표준
예를 들어 DN50 Class 150 밸브와 DN300 Class 600 밸브의 시험 압력 데이터를 단순히 비교해서 어느 밸브가 더 우수하다고 판단하는 것은 적절하지 않습니다.
시험 목적과 설계 조건이 다르기 때문입니다.
시험 데이터 해석에서 가장 중요한 세 가지
산업용 밸브 시험성적서를 분석할 때는 다음 세 가지를 우선적으로 확인하는 것이 좋습니다.
첫째, 시험 조건입니다.
무엇을 검증하기 위해 어떤 압력과 매체를 사용했는지 확인해야 합니다.
둘째, 실제 측정값입니다.
PASS라는 최종 결과만 보지 않고 실제 압력, 누설량, 유지 시간 등의 데이터를 확인해야 합니다.
셋째, 시간에 따른 변화입니다.
시험 시작과 종료값만으로 판단하기보다 시험 중 압력이 어떻게 변했는지 확인해야 이상 현상을 찾을 수 있습니다.
산업용 밸브 시험 데이터 검토 체크리스트
| 항목 | 확인 |
|---|---|
| Valve Tag 및 Serial Number | □ |
| Size 및 Pressure Class | □ |
| 적용 시험 규격 | □ |
| 시험 종류 | □ |
| 시험 매체 | □ |
| 시험 압력 | □ |
| 시험 온도 | □ |
| 시험 방향 | □ |
| 압력 유지 시간 | □ |
| 실제 누설량 | □ |
| 압력 변화 | □ |
| Cavity Pressure | □ |
| Pressure Gauge 교정 상태 | □ |
| 시험 결과 | □ |
| 비정상 데이터 여부 | □ |
마무리
산업용 밸브의 성능 시험 데이터를 제대로 해석하려면 시험성적서의 PASS 또는 FAIL만 확인해서는 부족합니다.
시험 목적에 따라 압력 경계를 구분하고, 시험 압력과 유지 시간, 시험 매체, 온도, 시험 방향, 실제 누설량과 압력 변화를 함께 검토해야 합니다.
특히 압력 시험에서는 단순한 시작값과 종료값보다 시간에 따른 변화 패턴이 중요한 정보를 제공할 수 있습니다. 또한 DBB 밸브처럼 여러 압력 경계가 존재하는 구조에서는 Upstream, Downstream, Cavity Pressure를 별도로 기록하고 비교해야 합니다.
결국 시험 데이터의 기술적 가치는 합격 여부를 확인하는 데서 끝나는 것이 아니라, 어떤 조건에서 어떤 성능이 확인되었는지를 수치와 변화 패턴으로 해석하는 데 있습니다.
이런 방식으로 시험성적서를 분석하면 밸브의 품질을 단순히 PASS와 FAIL로 구분하는 것을 넘어 실제 설계 조건과 운전 조건에 적합한지 검토하는 데 필요한 기술적 근거를 확보할 수 있습니다.
