ANSI와 ASME 규격 적용 범위 비교

산업용 밸브와 배관 설계에서는 ANSI와 ASME라는 명칭이 함께 사용되는 경우가 많지만, 두 용어를 동일한 의미의 규격 체계로 이해하면 실제 프로젝트의 적용 기준을 정확하게 파악하기 어렵습니다.

특히 밸브의 압력등급, 치수, 플랜지 및 배관 구성요소의 적용 기준을 검토할 때는 어떤 표준이 어떤 기술 요구사항을 규정하는지와 해당 표준이 실제 설계 및 구매사양에 어떻게 적용되는지를 구분하는 것이 중요합니다.

또한 현장에서는 과거의 ANSI 표기가 관행적으로 사용되는 경우가 있기 때문에 문서에 표시된 명칭만으로 적용 기준을 판단하기보다 프로젝트 사양서와 실제 적용 표준을 함께 확인해야 합니다.

이 글에서는 ANSI와 ASME라는 명칭이 산업용 밸브 및 배관 관련 문서에서 어떻게 사용되는지 살펴보고, 압력등급과 치수, 플랜지 및 밸브 관련 표준을 검토할 때 확인해야 할 적용 범위를 정리합니다.

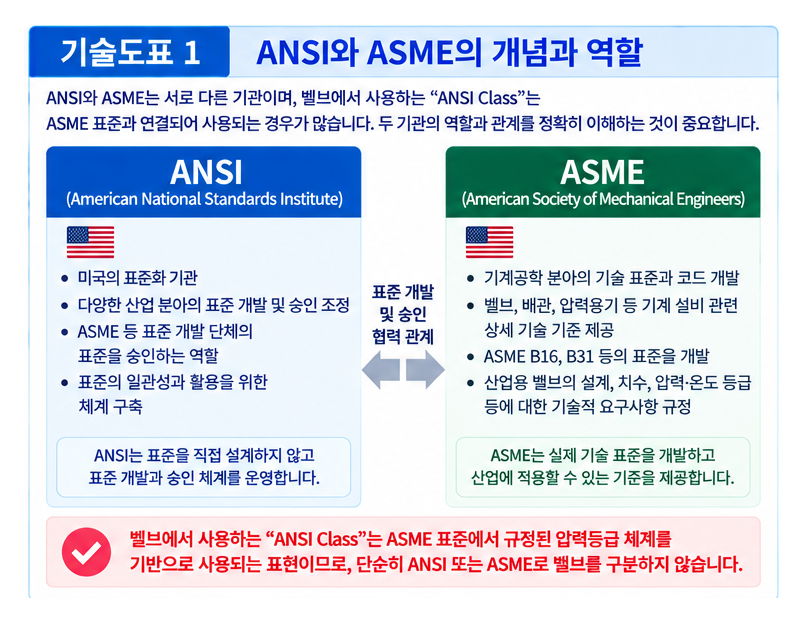

ANSI와 ASME는 같은 개념이 아닙니다

ANSI는 미국의 표준화 체계에서 표준의 개발 및 승인과 관련된 기관이고, ASME는 기계공학 분야의 기술 표준과 코드 등을 개발하는 기관입니다.

따라서 산업용 밸브에서 흔히 사용하는 “ANSI Class 150”이라는 표현을 단순히 ANSI가 밸브를 설계했다는 의미로 해석해서는 안 됩니다.

실제 현장에서는 다음과 같은 표현이 함께 사용됩니다.

• ASME B16.5
• ASME B16.10
• ASME B16.34
• ASME B16.47
• ASME B31.3
• ANSI Class 150
• ANSI Class 300
• ANSI Class 600

이 중 각각의 문서가 담당하는 범위가 다르기 때문에 표준의 명칭과 적용 목적을 구분하는 것이 중요합니다.

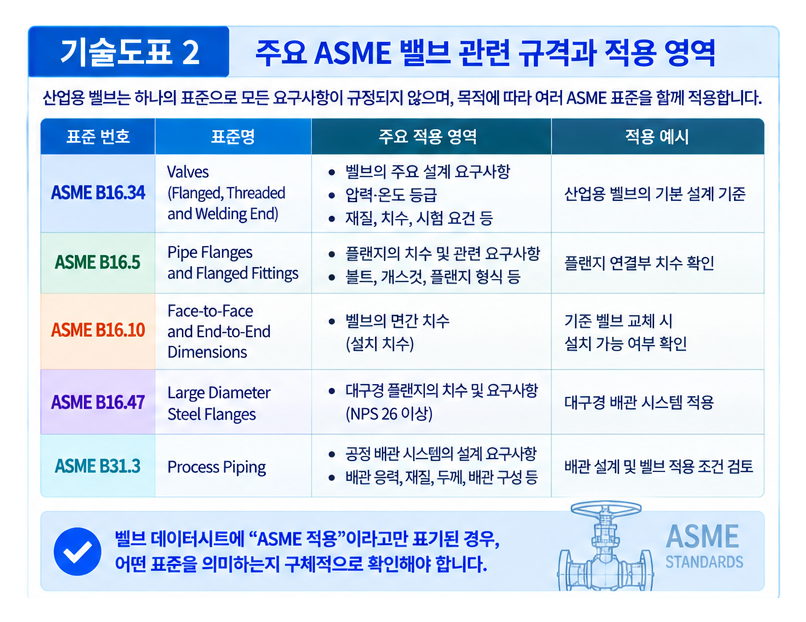

밸브 설계에서 ASME 규격이 담당하는 영역

산업용 밸브와 관련된 ASME 표준은 하나의 문서가 모든 요구사항을 규정하는 방식이 아닙니다.

밸브의 압력-온도 등급, 면간 치수, 플랜지 치수, 밸브 설계요건 등 각각의 목적에 따라 관련 표준을 확인해야 합니다.

예를 들어 밸브의 압력-온도 등급을 확인할 때와 밸브의 Face-to-Face 치수를 확인할 때 동일한 표준만 보면 되는 것이 아닙니다.

따라서 밸브 데이터시트에 “ASME 적용”이라고만 적혀 있다면 어떤 표준을 의미하는지 추가로 확인해야 합니다.

ANSI Class 150·300·600의 의미

산업용 밸브에서 가장 많이 접하는 표현 가운데 하나가 ANSI Class입니다.

예를 들어 다음과 같은 압력등급이 있습니다.

Class 150

Class 300

Class 600

Class 900

Class 1500

Class 2500

여기서 Class 숫자를 실제 허용압력인 psi로 단순하게 해석해서는 안 됩니다.

예를 들어 Class 300이라고 해서 모든 온도에서 300 psi까지 사용할 수 있다는 의미가 아닙니다.

실제 허용압력은 재질과 온도에 따른 Pressure-Temperature Rating을 확인해야 합니다.

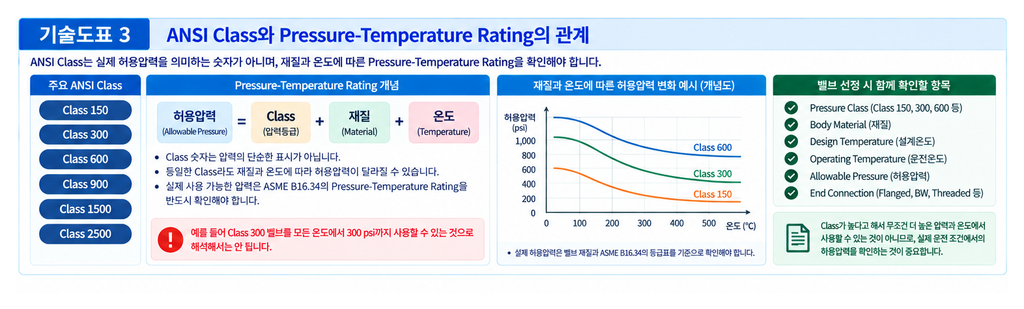

Pressure-Temperature Rating이 중요한 이유

밸브의 허용압력은 온도가 올라가면서 달라질 수 있습니다.

재질의 기계적 특성이 온도에 따라 변하기 때문입니다.

개념적으로는 다음과 같은 관계로 이해할 수 있습니다.

Pressure Rating = Class + Material + Temperature

따라서 동일한 Class 600 밸브라도 Body 재질과 운전온도가 다르면 허용되는 압력이 달라질 수 있습니다.

밸브 선정 단계에서는 다음 항목을 함께 확인해야 합니다.

항목	확인 내용
Pressure Class	Class 150, 300, 600 등
Body Material	압력등급에 적용되는 재질
Design Temperature	설계온도
Operating Temperature	실제 운전온도
Allowable Pressure	해당 조건의 허용압력
End Connection	Flanged, BW, Threaded 등

따라서 “Class가 높으니 무조건 안전하다”는 방식으로 밸브를 선정해서는 안 됩니다.

ASME B16.34와 밸브의 관계

밸브 설계에서 ASME B16.34는 중요한 기준 가운데 하나입니다.

이 표준은 여러 형태의 산업용 밸브에 적용되며 밸브의 압력-온도 등급과 재질, 치수 및 관련 설계요건 등을 다룹니다.

밸브 제조사가 ASME B16.34를 적용한다고 할 때는 단순히 밸브 외형만 해당 표준에 맞춘다는 의미로 해석해서는 안 됩니다.

실제 구매사양에서는 다음 사항을 함께 확인해야 합니다.

• Valve Type
• Pressure Class
• Body Material
• End Connection
• Design Temperature
• 적용 제품 규격
• 시험 요구사항

특히 밸브의 제품별 상세 요구사항은 API 또는 기타 제품 표준에서 별도로 규정될 수 있으므로 ASME B16.34 하나만으로 모든 성능 요구사항을 판단해서는 안 됩니다.

ASME B16.5와 밸브 플랜지의 관계

ASME B16.5는 밸브 자체의 모든 설계조건을 규정하는 표준이 아니라 플랜지와 플랜지 피팅의 치수 및 관련 요구사항을 다루는 표준입니다.

따라서 Flanged End 밸브를 배관에 연결할 때는 밸브의 플랜지 연결부가 해당 배관 및 상대 플랜지와 적절하게 호환되는지 확인해야 합니다.

주요 확인 항목은 다음과 같습니다.

• Nominal Pipe Size
• Pressure Class
• Flange Facing
• Bolt Hole Pattern
• Bolt Size
• Flange Thickness
• Facing Dimension

플랜지 규격이 서로 맞지 않으면 밸브 자체의 압력등급이 충분하더라도 배관과 정상적으로 연결할 수 없습니다.

ASME B16.10과 밸브 설치 치수

밸브 교체나 배관 레이아웃을 검토할 때는 Face-to-Face 및 End-to-End 치수가 중요합니다.

이 치수는 밸브를 배관 사이에 설치했을 때 필요한 공간과 직접적으로 연결됩니다.

예를 들어 기존 Gate Valve를 다른 제조사의 Gate Valve로 교체할 경우 압력등급과 구경이 동일하더라도 Face-to-Face 치수가 다르면 배관 수정이 필요할 수 있습니다.

따라서 구매 단계에서는 다음을 함께 확인하는 것이 좋습니다.

Valve Size

→ 배관 구경 확인

Pressure Class

→ 압력등급 확인

End Connection

→ 연결 방식 확인

Face-to-Face Dimension

→ 설치 공간 확인

Flow Direction

→ 설치 방향 확인

이러한 치수는 밸브의 실제 현장 설치성과 직결됩니다.

ASME와 API 규격의 역할을 구분해야 합니다

산업용 밸브에서는 ASME뿐 아니라 API 규격도 매우 자주 사용됩니다.

두 표준을 서로 경쟁하는 규격으로 이해하기보다 적용 목적을 구분하는 것이 좋습니다.

구분	ASME	API
주요 영역	기계 및 배관 관련 설계·치수·압력 기준	석유·가스 산업의 제품 및 운전 관련 기준
대표 문서	B16.34, B16.5, B16.10	API 6D, API 598 등
주요 적용	압력등급, 치수, 설계요건 등	밸브 제품 요구사항 및 시험 등
적용 방식	제품 및 배관 규격에 따라 조합	밸브 종류와 산업분야에 따라 적용

예를 들어 Pipeline Valve에서는 API 6D가 중요한 제품 규격이 될 수 있고, 밸브의 압력-온도 등급이나 연결 치수에서는 관련 ASME 표준이 함께 적용될 수 있습니다.

따라서 하나의 밸브가 ASME와 API 요구사항을 동시에 적용받는 것도 가능합니다.

관련해서 [API 6D와 API 600의 차이점 분석]에서 제품 규격별 적용 범위를 추가로 확인할 수 있습니다.

ASME B16.34와 API 6D를 혼동하면 안 되는 이유

두 규격 모두 밸브와 관련되어 있지만 역할이 동일하지 않습니다.

API 6D는 주로 Pipeline 및 관련 시스템에서 사용되는 밸브의 제품 요구사항을 다루는 규격입니다.

반면 ASME B16.34는 특정 산업의 특정 밸브만을 대상으로 하는 제품 규격이라기보다 여러 산업용 밸브의 압력-온도 등급과 설계 관련 요구사항을 다루는 표준입니다.

따라서 구매사양서에서 두 규격이 함께 나타나는 경우 각각 어떤 요구사항을 충족하기 위해 지정되었는지를 확인해야 합니다.

밸브 선정 시 실제로 확인해야 할 순서

현장에서 “ANSI Class 300 밸브”라는 요구사항만 전달받았다고 가정해 보겠습니다.

이 정보만으로는 실제 밸브를 선정하기에 충분하지 않습니다.

다음과 같은 순서로 조건을 구체화해야 합니다.

1. 밸브 종류 확인

Gate, Globe, Ball, Butterfly, Check 등 어떤 종류인지 확인합니다.

2. 밸브 크기 확인

배관의 Nominal Size를 확인합니다.

3. 압력등급 확인

Class 150, 300, 600 등의 요구사항을 확인합니다.

4. 재질 확인

공정 유체와 온도에 적합한 Body 및 Trim 재질을 선정합니다.

5. 온도 확인

실제 운전온도와 설계온도를 확인합니다.

6. Pressure-Temperature Rating 확인

해당 재질과 온도에서 허용되는 압력을 확인합니다.

7. End Connection 확인

Flanged, Butt Weld, Socket Weld, Threaded 등의 연결방식을 확인합니다.

8. 제품 규격 확인

필요한 경우 API 또는 프로젝트별 제품 규격을 추가로 적용합니다.

이 과정을 거쳐야 실제 배관 시스템에 적합한 밸브를 선정할 수 있습니다.

Class 숫자를 실제 압력으로 사용하면 안 되는 이유

현장에서 흔히 발생하는 오류는 Class 150을 150 psi, Class 300을 300 psi로 이해하는 것입니다.

그러나 이러한 Class 표기는 실제 운전압력의 단순한 숫자 표시가 아닙니다.

허용압력은 재질과 온도에 따른 Pressure-Temperature Rating을 통해 결정되므로 같은 Class라도 온도 조건이 달라지면 허용압력도 달라질 수 있습니다.

따라서 다음과 같은 표현은 정확하지 않습니다.

“Class 600이니까 600 psi까지 사용 가능합니다.”

보다 정확한 접근은 다음과 같습니다.

“해당 밸브의 재질과 설계온도 조건에서 적용되는 Class 600의 Pressure-Temperature Rating을 확인해야 합니다.”

설계온도와 운전온도를 구분해야 합니다

밸브 선정에서는 Operating Temperature와 Design Temperature를 구분해야 합니다.

Operating Temperature는 정상적인 운전상태에서 예상되는 온도이고, Design Temperature는 설계 시 고려해야 하는 최대 또는 최소 온도조건을 의미할 수 있습니다.

실제 적용 기준은 프로젝트 설계조건에 따라 달라질 수 있으므로 데이터시트의 Design Condition을 기준으로 확인하는 것이 중요합니다.

특히 고온 공정에서는 온도가 상승하면서 재질의 허용응력이 감소할 수 있기 때문에 상온에서의 압력등급만 보고 밸브를 선정해서는 안 됩니다.

ASME 규격만으로 밸브를 선정할 수 없는 경우

실제 플랜트에서는 ASME 표준만으로 밸브의 모든 요구조건을 결정하기 어려운 경우가 많습니다.

예를 들어 다음과 같은 추가 조건이 필요할 수 있습니다.

• API 제품 규격
• NACE 요구사항
• Fire Safe 요구사항
• Fugitive Emission 요구사항
• Seat Leakage 기준
• 검사 및 시험 기준
• 특수 재질 요구사항
• 프로젝트 구매사양서

따라서 밸브 사양을 검토할 때는 ASME 규격 → 제품 규격 → 프로젝트 사양 → 공정조건의 관계를 함께 확인하는 것이 좋습니다.

실무에서 확인해야 할 규격 조합

하나의 밸브를 구매한다고 가정하면 다음과 같이 여러 기준이 함께 사용될 수 있습니다.

검토 영역	확인할 수 있는 대표 기준
밸브 설계 및 압력등급	ASME B16.34
플랜지 연결	ASME B16.5
대구경 플랜지	ASME B16.47
Face-to-Face	ASME B16.10
Pipeline Valve	API 6D
Valve Pressure Test	API 598
Fire Safe	API 607, API 6FA 등
Sour Service	NACE MR0175 / ISO 15156

중요한 것은 이 표준들이 서로 동일한 범위를 다루는 것이 아니라는 점입니다.

각각의 적용 목적을 확인하고 프로젝트에서 요구하는 조합을 구성해야 합니다.

밸브 데이터시트에서 확인할 항목

실제 구매 또는 설계 검토 단계에서는 데이터시트에 다음 정보가 명확하게 표시되어 있는지 확인하는 것이 좋습니다.

Valve Type

Size

Pressure Class

Body Material

Trim Material

End Connection

Design Pressure

Design Temperature

Operating Pressure

Operating Temperature

Applicable Standard

Testing Standard

Special Requirement

특히 Applicable Standard에 단순히 “ANSI” 또는 “ASME”만 기재되어 있다면 실제 적용 문서의 번호를 추가로 확인하는 것이 좋습니다.

결론

ANSI와 ASME를 비교할 때 가장 중요한 것은 두 가지를 단순히 서로 다른 밸브 규격으로 구분하지 않는 것입니다.

산업용 밸브에서는 과거 ANSI 표기로 불리던 Class 체계가 현재 ASME 표준과 연결되어 사용되는 경우가 많으며, 실제 설계와 구매에서는 ASME B16.34, ASME B16.5, ASME B16.10 등 각각의 표준이 담당하는 영역을 구분해서 확인해야 합니다.

또한 밸브의 Class 숫자는 실제 허용압력을 의미하는 단순한 숫자가 아니며 재질과 온도에 따른 Pressure-Temperature Rating을 확인해야 합니다.

결국 밸브 규격을 정확하게 적용하려면 “ANSI인가 ASME인가?”라는 이분법보다 어떤 밸브에 어떤 표준을 적용하고, 해당 표준이 설계·압력등급·치수·시험 중 어느 부분을 규정하는지 확인하는 접근이 필요합니다.

특히 실제 플랜트에서는 ASME 관련 표준과 API 제품 규격, 프로젝트 사양 및 특수 서비스 요구사항이 함께 적용될 수 있으므로 각각의 역할을 구분해 검토하는 것이 중요합니다.
