PTFE 시트와 금속 시트의 내구성 비교

밸브의 Seat는 밸브가 닫혔을 때 유체의 흐름을 차단하고 내부 누설을 억제하는 핵심 부품입니다. 같은 밸브라도 어떤 Seat 재질을 적용하느냐에 따라 허용 온도, 차압, 작동 토크, 내마모성, 내구성 및 유지보수 특성이 달라질 수 있습니다.

대표적으로 비금속 재질을 사용하는 PTFE 계열 Soft Seat와 금속으로 밀봉면을 구성하는 Metal Seat가 있으며, 두 방식은 단순히 어느 쪽이 더 우수하다고 비교하기보다 밸브의 운전 조건에 따라 적합성이 달라집니다.

특히 고온 유체, 고압 차압, 고형물이 포함된 유체, 반복적인 개폐 또는 장기간의 연속 운전에서는 Seat 재질이 밸브 수명과 유지보수 주기에 직접적인 영향을 줄 수 있습니다.

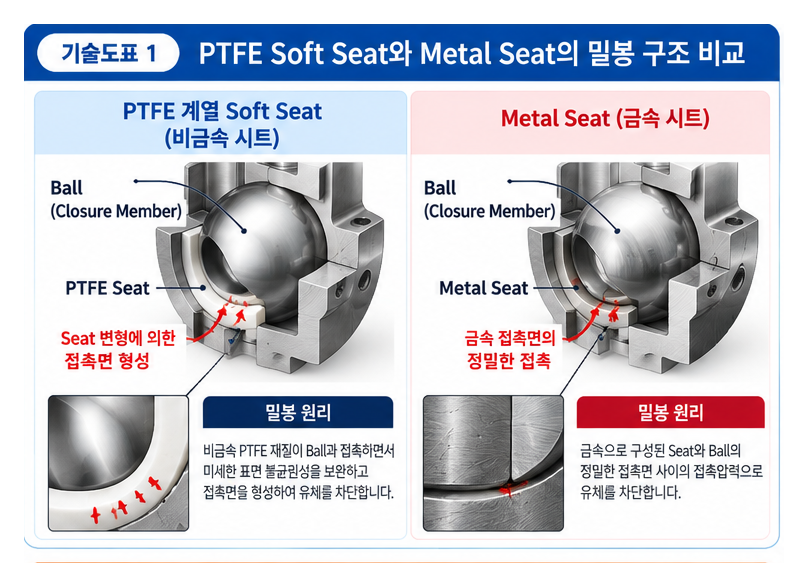

PTFE Seat 구조에서는 비교적 유연한 비금속 재질이 Closure Member와 접촉하면서 밀봉면을 형성합니다. Metal Seat 구조에서는 금속으로 구성된 두 접촉면 사이의 정밀한 접촉을 이용해 차단 기능을 확보합니다.

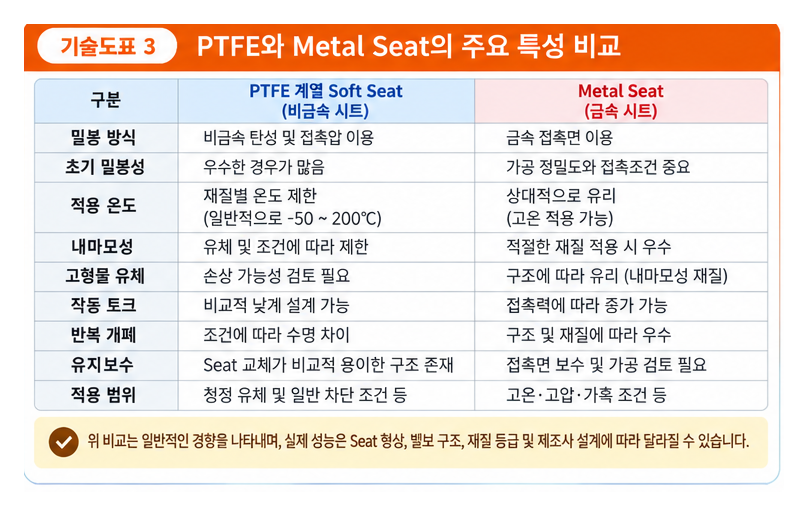

PTFE Seat와 Metal Seat의 기본적인 차이

두 Seat의 가장 큰 차이는 밀봉을 형성하는 방식과 운전 가능한 환경의 범위에 있습니다.

구분	PTFE 계열 Soft Seat	Metal Seat
밀봉 방식	비금속 탄성 및 접촉압 이용	금속 접촉면 이용
초기 밀봉성	우수한 경우가 많음	가공 정밀도와 접촉조건 중요
고온 특성	재질별 온도 제한	상대적으로 유리
내마모성	유체 및 조건에 따라 제한	적절한 재질 적용 시 우수
고형물 유체	손상 가능성 검토 필요	구조에 따라 유리
작동 토크	비교적 낮게 설계 가능	접촉력에 따라 증가 가능
반복 개폐	조건에 따라 수명 차이	구조 및 재질에 따라 우수
유지보수	Seat 교체가 비교적 용이한 구조 존재	접촉면 보수 및 가공 검토
적용 범위	청정 유체 및 일반 차단 조건 등	고온·고압·가혹 조건 등

이러한 비교는 일반적인 경향을 나타내며 실제 성능은 Seat 형상, 밸브 구조, 재질 등급 및 제조사 설계에 따라 달라집니다.

PTFE Seat가 우수한 밀봉성을 나타내는 이유

PTFE는 비교적 유연한 특성을 가지고 있기 때문에 밸브의 Closure Member와 Seat 사이의 미세한 표면 불균일성을 보완하면서 밀봉면을 형성할 수 있습니다.

금속끼리 완전히 밀착시키기 위해서는 높은 가공 정밀도와 적절한 접촉압력이 필요하지만, Soft Seat에서는 Seat 자체가 일정한 변형을 통해 접촉면을 형성할 수 있습니다.

개념적으로는 다음과 같이 이해할 수 있습니다.

Closure Member 접촉 → PTFE Seat 변형 → 접촉면 확대 → 유체 통로 감소 → 누설 억제

이러한 특성 때문에 Soft Seat는 낮은 차압이나 일반적인 차단 조건에서 우수한 초기 밀봉성을 확보하는 데 유리할 수 있습니다.

다만 PTFE가 모든 온도와 압력 조건에서 동일한 특성을 유지하는 것은 아닙니다.

PTFE의 온도 특성을 별도로 봐야 하는 이유

PTFE는 일반적인 화학적 안정성과 낮은 마찰 특성이 장점이지만, 온도가 상승하면 기계적 특성과 치수 안정성을 별도로 검토해야 합니다.

특히 높은 온도에서 장기간 압축된 상태로 유지되면 크리프와 압축 영구변형의 영향을 받을 수 있습니다.

Seat의 접촉압력이 장시간에 걸쳐 변하면 초기에는 양호했던 차단 성능이 운전기간에 따라 달라질 수 있습니다.

따라서 PTFE Seat를 선정할 때는 단순히 최고 사용온도만 확인하지 않고 다음 요소를 함께 검토해야 합니다.

• 정상 운전온도
• 최대 설계온도
• 압력
• 차압
• 운전시간
• 개폐 빈도
• PTFE의 종류와 구조
• 유체와의 화학적 적합성

고온 환경에서 밸브 재질을 선정하는 방법은 [고온 유체 환경에서 밸브 재질을 선택하는 기준]과 함께 검토할 수 있습니다.

Metal Seat는 왜 고온 조건에서 활용되는가

Metal Seat는 밀봉면 자체가 금속으로 구성되므로 비금속 Seat보다 높은 온도와 가혹한 운전조건에 대응하기에 유리한 구조를 만들 수 있습니다.

특히 고온 유체나 높은 차압을 지속적으로 받는 밸브에서는 Soft Seat의 온도 및 기계적 특성에 대한 제한 때문에 Metal Seat가 검토될 수 있습니다.

그러나 Metal Seat라고 해서 자동으로 내구성이 확보되는 것은 아닙니다.

금속 접촉면의 표면 상태와 경도, 가공 정밀도, Closure Member와 Seat 사이의 정렬 상태가 중요합니다.

또한 고형 입자가 유체에 포함되어 있다면 입자가 밀봉면 사이에 끼어 접촉면을 손상시킬 가능성도 검토해야 합니다.

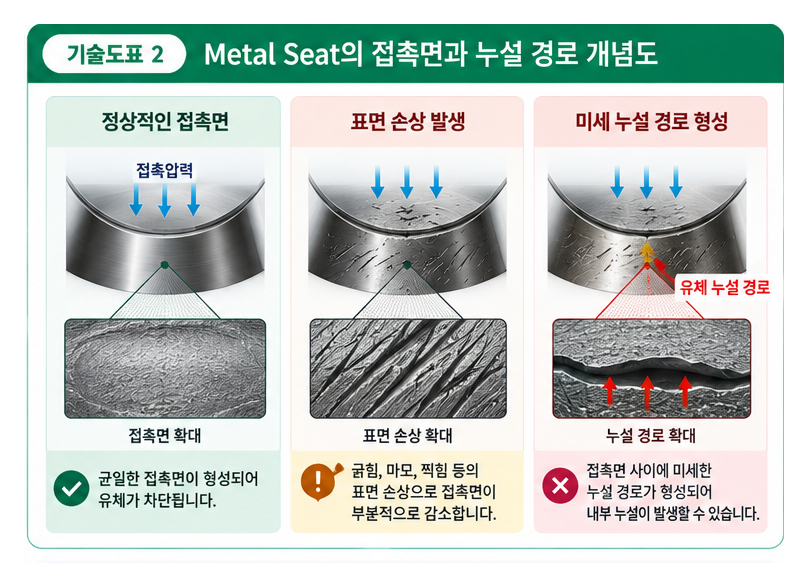

Metal Seat의 밀봉은 가공 정밀도가 중요합니다

Metal Seat는 Soft Seat처럼 비교적 유연한 재질이 변형되어 미세한 표면 불균일성을 보완하는 방식이 아니므로 접촉면의 상태가 중요합니다.

Seat와 Closure Member가 일정한 압력으로 균일하게 접촉해야 하며, 접촉면에 흠집이나 변형이 발생하면 누설 경로가 만들어질 수 있습니다.

예를 들어 금속 시트 표면에 국부적인 손상이 발생하면 다음과 같은 문제가 나타날 수 있습니다.

표면 손상 → 접촉면 감소 → 국부적인 밀봉압력 저하 → 미세 누설 경로 형성

따라서 Metal Seat에서는 재질 선정과 함께 Seat 및 Closure Member의 표면경도와 가공상태, 정렬 상태를 함께 관리해야 합니다.

PTFE Seat의 마찰 특성이 작동에 미치는 영향

PTFE는 낮은 마찰 특성 때문에 밸브 작동 토크를 낮추는 데 유리할 수 있습니다.

특히 Ball Valve에서는 Ball과 Seat 사이의 접촉 상태가 밸브 작동 토크에 직접적인 영향을 줄 수 있습니다.

Seat의 마찰력이 지나치게 높으면 액추에이터가 요구하는 토크가 증가할 수 있고, 반복적인 작동 과정에서 Seat 마모가 빨라질 수 있습니다.

반대로 마찰이 낮더라도 차압이 높으면 Closure Member에 작용하는 압력에 의해 필요한 작동 토크가 증가할 수 있습니다.

따라서 작동 토크는 Seat 재질 하나만으로 판단해서는 안 됩니다.

Seat 마찰 + 차압 + Closure Member 구조 + 밸브 크기 + 작동 방식

을 함께 고려해야 합니다.

고압 차압에서는 Seat 재질보다 구조가 중요할 수 있습니다

밸브 전후단의 압력차가 높아지면 Closure Member에 작용하는 힘도 커집니다.

이때 Seat는 단순히 유체를 차단하는 것뿐 아니라 압력에 의해 발생하는 기계적인 하중도 견뎌야 합니다.

특히 Ball Valve의 경우 Ball과 Seat 사이의 압력 분포가 작동 토크와 Seat 마모에 영향을 줄 수 있습니다.

따라서 고압 조건에서는 다음 요소를 함께 검토해야 합니다.

조건	주요 영향
높은 차압	Seat 접촉하중 증가
높은 유속	침식 및 마모
반복 개폐	접촉면 마모
고온	Soft Seat 열화 가능성
고형물	Seat 표면 손상
압력 방향 변화	접촉상태 변화 가능

이러한 이유로 고압용 밸브에서는 단순히 PTFE와 Metal 중 하나를 선택하는 방식보다 밸브 구조와 Seat 설계가 실제 차압을 어떻게 처리하는지를 확인하는 것이 중요합니다.

고형물이 포함된 유체에서는 주의가 필요합니다

유체에 모래, 금속입자, 촉매 또는 기타 고형물이 포함되어 있다면 Seat 재질 선정이 더욱 중요해집니다.

Soft Seat는 고형 입자가 밀봉면에 유입되었을 때 눌림이나 긁힘이 발생할 수 있습니다.

반면 Metal Seat도 고형 입자에 의해 접촉면이 손상될 수 있으므로 단순히 Metal Seat라는 이유만으로 모든 고형물 유체에 적합하다고 판단해서는 안 됩니다.

고형물 유체에서 중요한 것은 다음과 같습니다.

입자 크기 + 입자 경도 + 농도 + 유속 + 밸브 개도 + Seat 구조

내마모성 Trim의 선정 기준은 [내마모성 트림 재질의 종류와 적용 분야]와 연결하여 검토할 수 있습니다.

캐비테이션 환경에서 Seat 선택

캐비테이션은 밸브 내부의 국부적인 압력 저하와 회복 과정에서 기포가 발생하고 붕괴하면서 금속 표면에 반복적인 충격을 주는 현상입니다.

이러한 환경에서는 Seat 자체뿐 아니라 Plug, Disc, Ball과 같은 유체 접촉부 전체의 손상 가능성을 검토해야 합니다.

압력 감소 → 증기압 이하 → 기포 발생 → 압력 회복 → 기포 붕괴 → 표면 손상

캐비테이션이 심한 조건에서는 단순히 Soft Seat를 Metal Seat로 변경하는 것만으로 문제를 해결할 수 없습니다.

압력 분배를 변경하거나 다단 감압 구조를 적용하는 등 밸브 내부의 유체 조건 자체를 개선해야 할 수 있습니다.

캐비테이션으로 인한 손상은 [캐비테이션 발생 조건에 따른 제어 밸브 손상 메커니즘 분석]에서 보다 구체적으로 연결할 수 있습니다.

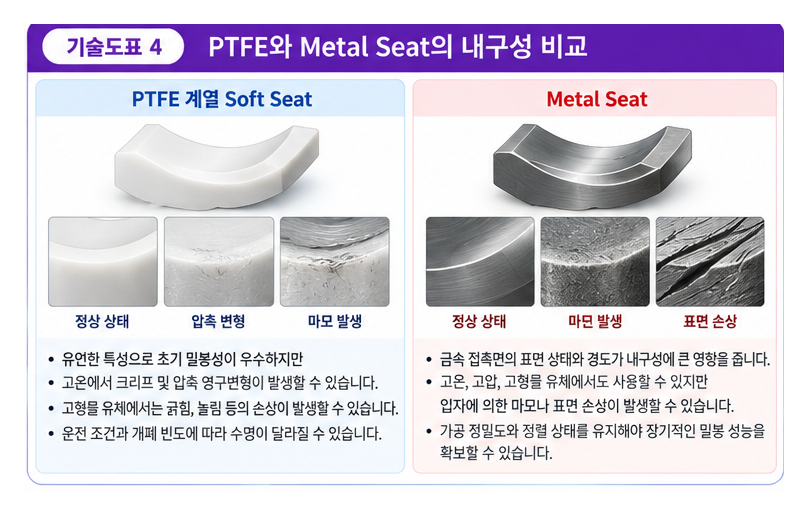

PTFE Seat의 열화 형태

PTFE Seat가 실제 운전에서 손상되는 형태는 단순한 마모만 있는 것이 아닙니다.

대표적으로 다음과 같은 현상을 검토할 수 있습니다.

손상 형태	가능한 원인
변형	높은 온도 또는 압력
압축 영구변형	장시간 압축
표면 긁힘	고형 입자
찢어짐	과도한 기계적 하중
마모	반복적인 개폐
화학적 열화	유체 부적합
밀봉력 저하	장기간 사용 및 변형

따라서 PTFE Seat에서 누설이 발생했다면 단순히 “Seat가 닳았다”고 판단하기보다 실제 손상 형태를 확인하는 것이 중요합니다.

Metal Seat의 손상 형태

Metal Seat에서는 표면 상태를 중심으로 손상 원인을 분석할 필요가 있습니다.

손상 형태	가능한 원인
표면 긁힘	이물질 또는 고형 입자
국부적인 침식	높은 유속
Pitting	부식성 유체
접촉면 마모	반복 작동
표면 변형	과도한 접촉하중
코팅 박리	표면처리 결함 또는 운전조건
국부 손상	캐비테이션

Metal Seat는 표면의 작은 손상이 전체 차단성능에 영향을 줄 수 있기 때문에 손상된 Seat의 표면 상태를 정밀하게 확인하는 것이 중요합니다.

Soft Seat와 Metal Seat의 수명을 단순 비교할 수 없는 이유

“Metal Seat가 더 오래 사용된다” 또는 “PTFE Seat가 더 오래 사용된다”는 식으로 일반화하기는 어렵습니다.

Seat 수명은 운전 조건에 따라 크게 달라지기 때문입니다.

예를 들어 청정한 유체를 낮은 온도와 적절한 압력에서 차단하는 밸브라면 PTFE Seat가 장기간 안정적인 성능을 나타낼 수 있습니다.

반대로 높은 온도와 차압, 고형물, 반복적인 Throttling이 동시에 발생한다면 Metal Seat 또는 별도의 내마모성 구조가 더 적합할 가능성이 있습니다.

따라서 Seat 수명을 비교하려면 최소한 다음 조건이 필요합니다.

온도 + 압력 + 차압 + 유체 + 유속 + 작동빈도 + 밸브 구조

Seat Leakage와 Seat 내구성은 다른 문제입니다

Seat가 초기 누설시험을 통과했다고 해서 장기간 운전에서 동일한 밀봉 성능을 유지한다고 볼 수는 없습니다.

시험에서는 정해진 조건에서 누설량을 측정하지만 실제 운전에서는 온도 변화, 반복 개폐, 압력 변화, 유체 오염 및 마모가 지속적으로 발생할 수 있습니다.

따라서 다음 두 가지를 구분해야 합니다.

Seat Leakage 성능

특정 시험 조건에서 밸브가 얼마나 잘 차단되는지를 평가합니다.

Seat 내구성

반복적인 운전과 환경 변화 이후에도 필요한 차단 성능을 유지할 수 있는지를 평가합니다.

Seat Leakage 시험의 구체적인 방법은 [밸브 Seat Leakage 시험 방법 비교]와 연결해서 확인할 수 있습니다.

밸브 종류에 따른 Seat 선정 차이

Seat 재질의 중요성은 밸브 종류에 따라서도 달라집니다.

밸브 종류	Seat 선정에서 주요 검토사항
Ball Valve	Ball과 Seat 접촉, 차압, 작동토크
Gate Valve	Gate와 Seat 접촉, 입자 유입
Globe Valve	Throttling, 차압, 침식
Butterfly Valve	Disc와 Seat 접촉, 온도
Check Valve	반복 충격 및 역류 차단
Control Valve	지속적인 유량조절, 캐비테이션, 마모

특히 Control Valve에서는 Seat가 단순한 차단부가 아니라 유체 흐름을 지속적으로 제어하는 부품이기 때문에 유속과 차압, 캐비테이션 및 침식까지 함께 검토해야 합니다.

PTFE Seat를 선택할 때 확인할 항목

PTFE 계열 Seat를 적용할 경우 다음 조건을 확인하는 것이 좋습니다.

운전온도

정상 운전온도뿐 아니라 최대 설계온도와 과도 운전조건을 확인합니다.

압력과 차압

Seat가 실제로 받는 압력과 Closure Member에 작용하는 하중을 확인합니다.

유체 적합성

PTFE 자체의 내화학성뿐 아니라 실제 공정 유체와의 장기적인 적합성을 검토합니다.

작동 빈도

반복 개폐가 많은 밸브에서는 마찰과 마모 특성을 확인해야 합니다.

고형물

입자에 의한 Seat 손상 가능성을 검토합니다.

Metal Seat를 선택할 때 확인할 항목

Metal Seat에서는 다음 사항이 특히 중요합니다.

Seat 표면경도

유체의 마모 특성과 접촉조건에 적합한지 확인합니다.

표면 가공상태

Seat와 Closure Member가 균일하게 접촉할 수 있는지 확인합니다.

재질 조합

Seat와 Ball, Disc, Plug 등의 상대재질이 적절한지 검토합니다.

표면처리

필요한 경우 Overlay나 Coating 등 내마모성 표면처리를 검토합니다.

작동 토크

접촉압력과 마찰에 의해 액추에이터 요구 토크가 증가하는지 확인합니다.

PTFE와 Metal Seat의 선정 기준

실무적으로 두 Seat를 비교할 때는 다음과 같은 방식으로 접근할 수 있습니다.

운전 조건	우선 검토 방향
일반적인 상온 차단	PTFE 계열 검토 가능
높은 밀봉성 요구	PTFE 계열 검토 가능
고온 유체	Metal Seat 우선 검토
높은 차압	구조와 Metal Seat 검토
고형물 포함	내마모성 구조 검토
반복적인 Throttling	Metal Seat 및 Trim 검토
캐비테이션	Seat보다 유체조건 개선 우선
강한 부식성 유체	Seat 재질의 화학적 적합성 검토
낮은 작동토크 필요	PTFE 계열 검토 가능
장기간 고온 운전	Metal Seat 검토

이 표 역시 일반적인 선정 방향을 나타내는 것이며 실제 적용에서는 밸브 제조사의 설계자료와 프로젝트 사양을 함께 확인해야 합니다.

Seat 재질 선정에서 자주 발생하는 오류

가장 흔한 오류는 Soft Seat는 저가 밸브에만 사용하고 Metal Seat는 고급 밸브에 사용한다는 식으로 이해하는 것입니다.

Seat 유형은 가격이나 밸브의 등급만으로 결정되는 것이 아니라 운전 조건에 따라 결정됩니다.

또 다른 오류는 PTFE의 내화학성만 확인하고 온도와 차압을 충분히 검토하지 않는 것입니다.

반대로 Metal Seat를 선택하면서도 실제 유체에 포함된 입자나 캐비테이션 가능성을 확인하지 않는 경우도 문제가 될 수 있습니다.

따라서 다음과 같은 순서로 검토하는 것이 좋습니다.

유체 → 온도 → 압력 → 차압 → 유속 → 작동빈도 → 마모 메커니즘 → Seat 재질 → 표면처리 → 시험조건

실제 현장에서 Seat 손상을 분석하는 방법

Seat에서 누설이 발생했다면 바로 재질을 변경하기보다 손상 상태를 먼저 확인해야 합니다.

예를 들어 PTFE Seat가 변형되어 있다면 온도나 압축조건을 검토해야 하고, 표면이 긁혀 있다면 고형물 유입 여부를 확인해야 합니다.

Metal Seat에 국부적인 침식이 발생했다면 유속과 압력분포를 확인하고, 작은 점 형태의 손상이 반복된다면 캐비테이션 가능성을 검토해야 합니다.

누설 발생 → Seat 분해검사 → 손상 형태 확인 → 온도·압력·유체 데이터 확인 → 손상 메커니즘 추정 → 재질 또는 구조 개선

이와 같은 방식으로 접근하면 단순히 Seat 재질을 변경하는 것보다 근본적인 원인을 찾는 데 도움이 됩니다.

PTFE와 Metal Seat 중 어떤 기준으로 선택해야 하는가

Seat 선택에서 가장 중요한 것은 재질의 우열이 아니라 운전조건과 요구 성능의 일치 여부입니다.

PTFE 계열 Seat는 비교적 우수한 초기 밀봉성과 낮은 마찰 특성을 활용할 수 있는 반면 온도와 압력, 장기 압축변형을 검토해야 합니다.

Metal Seat는 고온과 가혹한 운전조건에서 활용할 수 있는 장점이 있지만 접촉면의 가공 정밀도와 표면경도, 작동 토크 및 마모 특성을 함께 관리해야 합니다.

따라서 최종적인 선정은 다음과 같은 기준으로 이루어져야 합니다.

저온·일반적인 차단 조건 → PTFE 계열 검토

고온·높은 차압 → Metal Seat 검토

고형물 및 마모 환경 → 내마모성 Metal Seat 또는 표면처리 검토

캐비테이션 환경 → Seat 변경과 함께 유체 압력조건 검토

부식성 유체 → Seat 재질의 화학적 적합성 검토

결국 PTFE와 Metal Seat는 서로 대체 관계에 있는 단순한 두 가지 재질이라기보다 서로 다른 운전환경을 대상으로 설계된 밀봉 방식으로 이해하는 것이 적절합니다.

밸브의 장기적인 신뢰성을 확보하려면 Seat 재질만 결정하는 것이 아니라 밸브 구조, Closure Member, 차압, 유체 속도, 작동빈도 및 예상 손상 메커니즘까지 함께 검토해야 합니다. 특히 실제 현장에서 Seat 문제가 반복된다면 단순히 더 강한 재질로 교체하기보다 기존 Seat의 손상 형태를 분석하고 그 원인이 온도인지, 압력인지, 유체 입자인지, 캐비테이션인지 구분한 후 설계를 변경하는 것이 중요합니다.
